建筑制图基础VIP免费

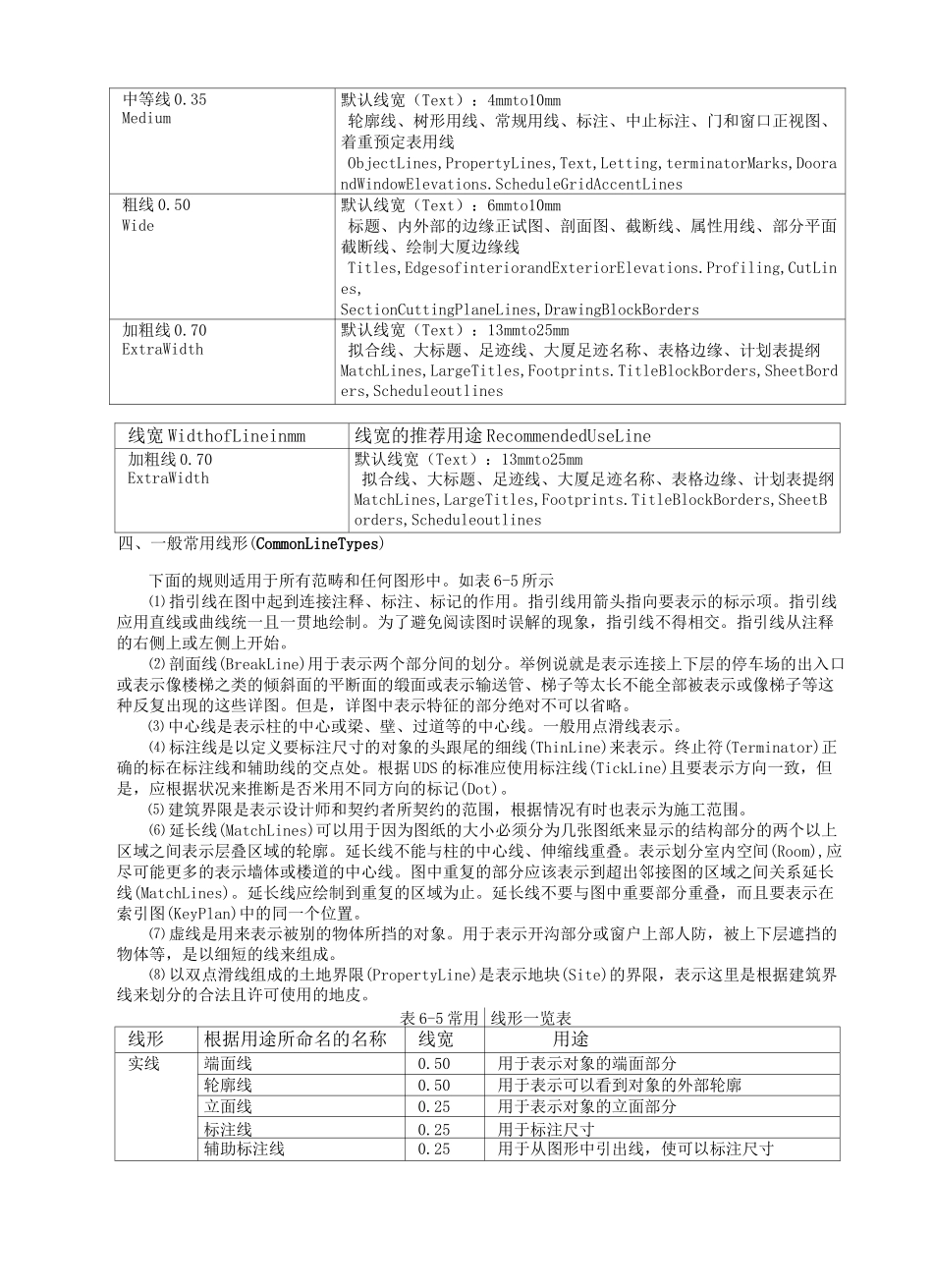

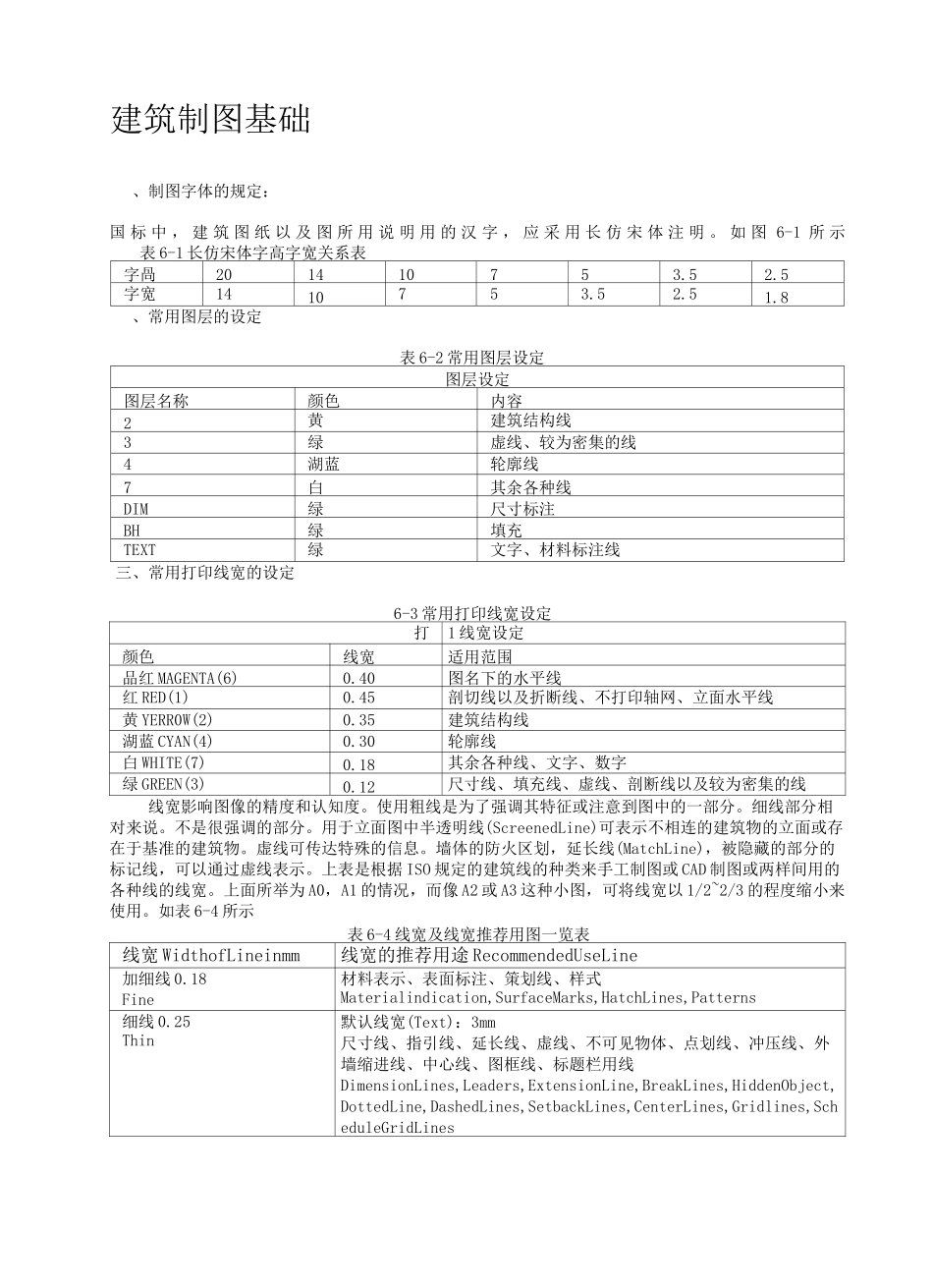

建筑制图基础、制图字体的规定：国标中，建筑图纸以及图所用说明用的汉字，应采用长仿宋体注明。如图6-1所示表6-1长仿宋体字高字宽关系表字咼201410753.52.5字宽1410753.52.51.8、常用图层的设定表6-2常用图层设定图层设定图层名称颜色内容2黄建筑结构线3绿虚线、较为密集的线4湖蓝轮廓线7白其余各种线DIM绿尺寸标注BH绿填充TEXT绿文字、材料标注线三、常用打印线宽的设定6-3常用打印线宽设定打印1线宽设定颜色线宽适用范围品红MAGENTA(6)0.40图名下的水平线红RED(1)0.45剖切线以及折断线、不打印轴网、立面水平线黄YERR0W(2)0.35建筑结构线湖蓝CYAN(4)0.30轮廓线白WHITE(7)0.18其余各种线、文字、数字绿GREEN(3)0.12尺寸线、填充线、虚线、剖断线以及较为密集的线线宽影响图像的精度和认知度。使用粗线是为了强调其特征或注意到图中的一部分。细线部分相对来说。不是很强调的部分。用于立面图中半透明线(ScreenedLine)可表示不相连的建筑物的立面或存在于基准的建筑物。虚线可传达特殊的信息。墙体的防火区划，延长线(MatchLine)，被隐藏的部分的标记线，可以通过虚线表示。上表是根据ISO规定的建筑线的种类来手工制图或CAD制图或两样间用的各种线的线宽。上面所举为A0，A1的情况，而像A2或A3这种小图，可将线宽以1/2~2/3的程度缩小来使用。如表6-4所示表6-4线宽及线宽推荐用图一览表线宽WidthofLineinmm线宽的推荐用途RecommendedUseLine加细线0.18Fine材料表示、表面标注、策划线、样式Materialindication,SurfaceMarks,HatchLines,Patterns细线0.25Thin默认线宽(Text)：3mm尺寸线、指引线、延长线、虚线、不可见物体、点划线、冲压线、外墙缩进线、中心线、图框线、标题栏用线DimensionLines,Leaders,ExtensionLine,BreakLines,HiddenObject,DottedLine,DashedLines,SetbackLines,CenterLines,Gridlines,ScheduleGridLines中等线0.35Medium默认线宽（Text）：4mmto10mm轮廓线、树形用线、常规用线、标注、中止标注、门和窗口正视图、着重预定表用线ObjectLines,PropertyLines,Text,Letting,terminatorMarks,DoorandWindowElevations.ScheduleGridAccentLines粗线0.50Wide默认线宽（Text）：6mmto10mm标题、内外部的边缘正试图、剖面图、截断线、属性用线、部分平面截断线、绘制大厦边缘线Titles,EdgesofinteriorandExteriorElevations.Profiling,CutLines,SectionCuttingPlaneLines,DrawingBlockBorders加粗线0.70ExtraWidth默认线宽（Text）：13mmto25mm拟合线、大标题、足迹线、大厦足迹名称、表格边缘、计划表提纲MatchLines,LargeTitles,Footprints.TitleBlockBorders,SheetBorders,Scheduleoutlines线宽WidthofLineinmm线宽的推荐用途RecommendedUseLine加粗线0.70ExtraWidth默认线宽（Text）：13mmto25mm拟合线、大标题、足迹线、大厦足迹名称、表格边缘、计划表提纲MatchLines,LargeTitles,Footprints.TitleBlockBorders,SheetBorders,Scheduleoutlines四、一般常用线形(CommonLineTypes)下面的规则适用于所有范畴和任何图形中。如表6-5所示⑴指引线在图中起到连接注释、标注、标记的作用。指引线用箭头指向要表示的标示项。指引线应用直线或曲线统一且一贯地绘制。为了避免阅读图时误解的现象，指引线不得相交。指引线从注释的右侧上或左侧上开始。⑵剖面线(BreakLine)用于表示两个部分间的划分。举例说就是表示连接上下层的停车场的出入口或表示像楼梯之类的倾斜面的平断面的缎面或表示输送管、梯子等太长不能全部被表示或像梯子等这种反复出现的这些详图。但是，详图中表示特征的部分绝对不可以省略。⑶中心线是表示柱的中心或梁、壁、过道等的中心线。一般用点滑线表示。⑷标注线是以定义要标注尺寸的对象的头跟尾的细线(ThinLine)来表示。终止符(Terminator)正确的标在标注线和辅助线的交点处。根据UDS的标准应使用标注线(TickLine)且要表示方向一致，但是，应根据状况来推断是否米用不同方向的标记(Dot)。⑸建筑界限是表示设计师和契约者所契约的范围，根据情况有时也表示为施工范围。⑹延长线(MatchLines)可以用于因为图纸的大小必须分为几张图纸来显示的结构部...
