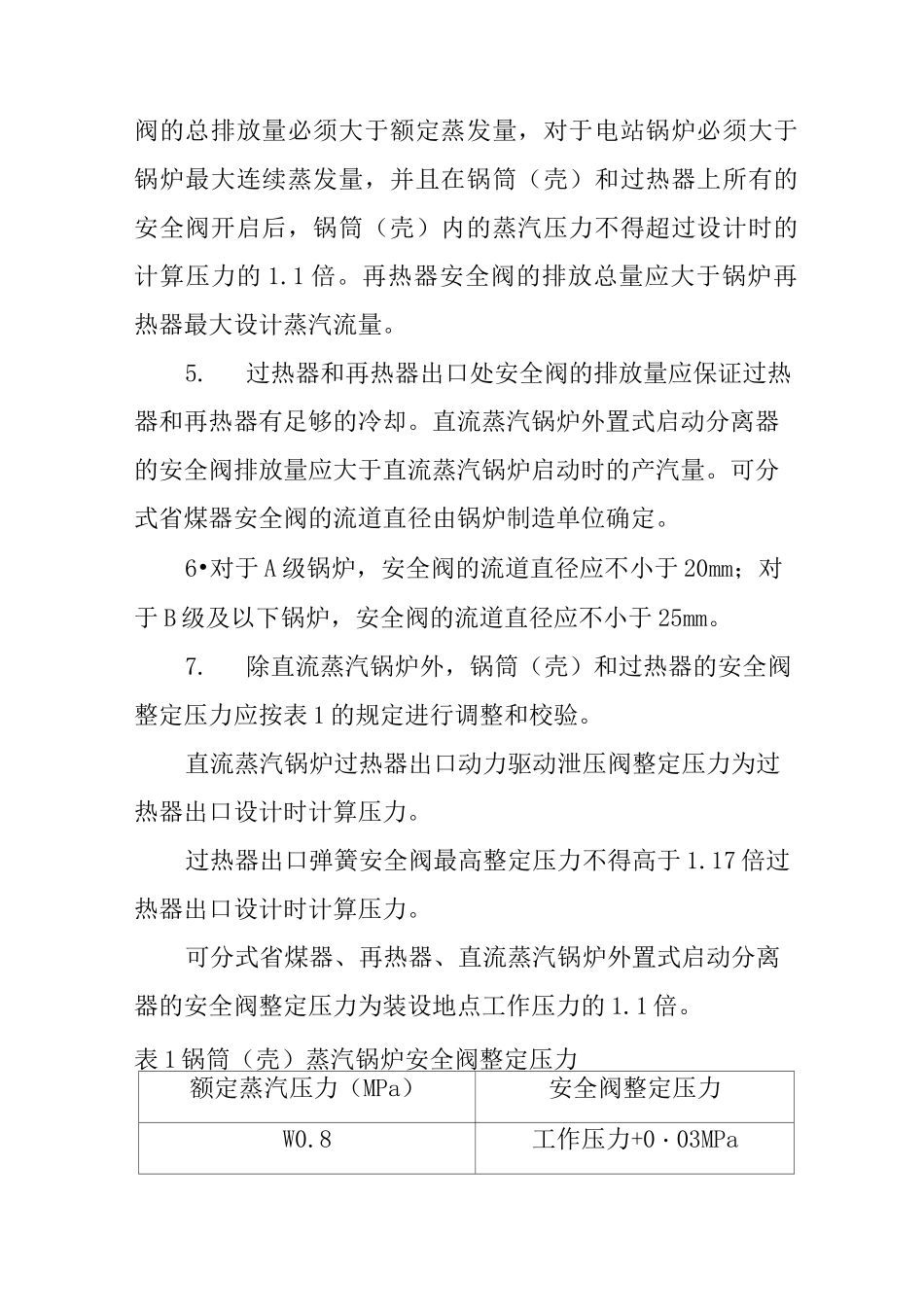

锅炉安全附件（一）安全阀、安全泄放阀：1.安全阀制造许可、产品型式试验及铭牌等技术要求按照《安全阀安全技术监察规程》（TSGZF001—2006）。2.每台锅炉至少应装设两个安全阀（包括过热器安全阀但不包括省煤器安全阀和再热器安全阀）。符合下列规定之一的，可只装一个安全阀：1）额定蒸发量小于或等于0・5t/h的锅炉；2）额定蒸发量小于4t/h且装有可靠的超压联锁保护装置的锅炉。可分式省煤器出口处、再热器出口处，及直流锅炉的外置式启动分离器上，都必须装设安全阀。直流蒸汽锅炉过热蒸汽系统中任两级间的连接管道上如装有截止阀时，截止阀前应装设安全阀。多压力等级燃气轮机余热锅炉，每一压力等级的锅筒和过热蒸汽系统应分别装设至少一个安全阀。3.蒸汽锅炉的安全阀应当采用全启式弹簧安全阀、杠杆式安全阀或者控制式安全阀（脉冲式、气动式、液动式和电磁式等），选用的安全阀应当符合《安全阀安全技术监察规程》（TSGZF001—2006）和有关技术标准的规定。4.蒸汽锅炉锅筒（壳）上的安全阀和过热器上的安全阀的总排放量必须大于额定蒸发量，对于电站锅炉必须大于锅炉最大连续蒸发量，并且在锅筒（壳）和过热器上所有的安全阀开启后，锅筒（壳）内的蒸汽压力不得超过设计时的计算压力的1.1倍。再热器安全阀的排放总量应大于锅炉再热器最大设计蒸汽流量。5.过热器和再热器出口处安全阀的排放量应保证过热器和再热器有足够的冷却。直流蒸汽锅炉外置式启动分离器的安全阀排放量应大于直流蒸汽锅炉启动时的产汽量。可分式省煤器安全阀的流道直径由锅炉制造单位确定。6•对于A级锅炉，安全阀的流道直径应不小于20mm；对于B级及以下锅炉，安全阀的流道直径应不小于25mm。7.除直流蒸汽锅炉外，锅筒（壳）和过热器的安全阀整定压力应按表1的规定进行调整和校验。直流蒸汽锅炉过热器出口动力驱动泄压阀整定压力为过热器出口设计时计算压力。过热器出口弹簧安全阀最高整定压力不得高于1.17倍过热器出口设计时计算压力。可分式省煤器、再热器、直流蒸汽锅炉外置式启动分离器的安全阀整定压力为装设地点工作压力的1.1倍。表1锅筒（壳）蒸汽锅炉安全阀整定压力额定蒸汽压力（MPa）安全阀整定压力W0.8工作压力+0・03MPa工作压力+0・05MPa0.8VpW5.91・04倍工作压力1・06倍工作压力〉5.91・05倍工作压力1・08倍工作压力注：（1）锅炉上必须有一个安全阀按表中较低的整定压力进行调整。对有过热器的锅炉，过热器上的安全阀必须按较低的整定压力调整，以保证过热器上的安全阀先开启；（2）表中的工作压力，对于脉冲式安全阀系指冲量接出地点的工作压力，对其他类型的安全阀系指安全阀装置地点的工作压力。8.新安装的锅炉或安全阀检修或更换后，都应按上述有关规定校验其整定压力、回座压力和密封性。安全阀经过校验后，应加锁或铅封。校验的安全阀在搬运或安装过程中，严禁摔、砸、碰撞。控制式安全阀应分别进行控制回路可靠性试验和开启性能检验。安全阀须铅直安装，并尽可能安装在锅筒（壳）、集箱的最高位置。在安全阀和锅筒（壳）之间或安全阀和集箱之间，不得装有取用蒸汽或热水的管路和阀门。9.几个安全阀如共同装在一个与锅筒（壳）直接相连的短管上，短管的流通截面积应不小于所有安全阀的流通截面积之和。10.采用螺纹连接的弹簧安全阀时，其规格应符合JB2202－《弹簧式安全阀参数》的要求。此时，安全阀应与带有螺纹的短管相连接，而短管与锅筒（壳）或集箱筒体的连接应采用焊接结构。安全阀上必须有以下装置：1）静重式安全阀应有防重片飞脱的装置。2）弹簧式安全阀应有提升手把和防止随便拧动调整螺钉的装置。3）杠杆式安全阀应有防止重锤自行移动的装置和限制杠杆越出的导架。4）控制式安全阀必须有可靠的动力源和电源：①脉冲式安全阀的冲量接入导管上的阀门应保持全开并加铅封；②用压缩空气控制的安全阀必须有可靠的气源和电源；③液压控制式安全阀必须有可靠的液压传送系统和电源；④电磁控制式安全阀必须有可靠的电源。11.蒸汽锅炉安全阀应设有排汽管，排汽管应直通安全地点，并有足够的流通截面积，保证排汽畅通，同时排汽管应予以固定。应避免由于热膨胀或排汽反作用而影响...
