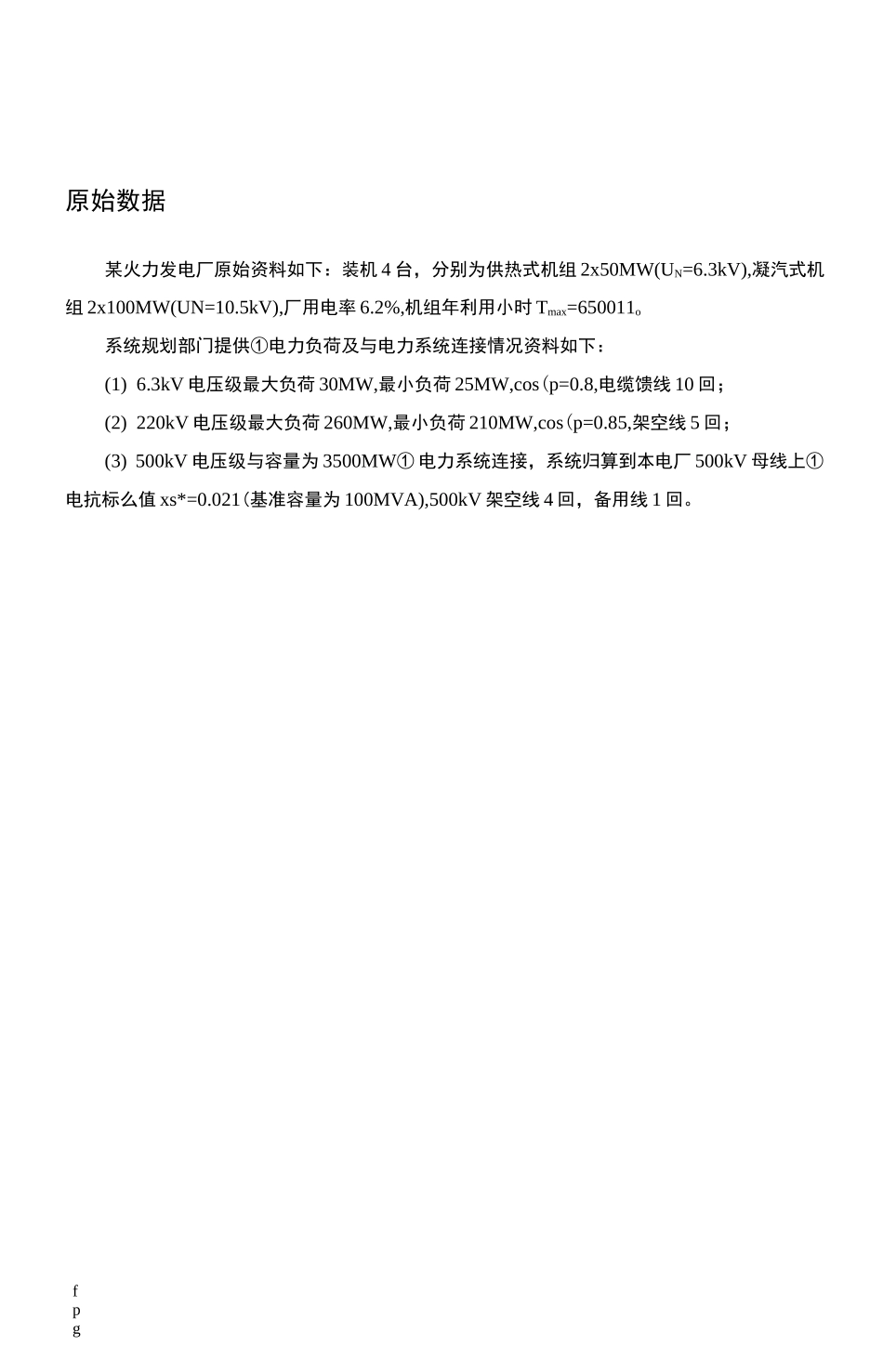

fpg原始数据某火力发电厂原始资料如下:装机4台,分别为供热式机组2x50MW(UN=6.3kV),凝汽式机组2x100MW(UN=10.5kV),厂用电率6.2%,机组年利用小时Tmax=650011o系统规划部门提供①电力负荷及与电力系统连接情况资料如下:(1)6.3kV电压级最大负荷30MW,最小负荷25MW,cos(p=0.8,电缆馈线10回;(2)220kV电压级最大负荷260MW,最小负荷210MW,cos(p=0.85,架空线5回;(3)500kV电压级与容量为3500MW①电力系统连接,系统归算到本电厂500kV母线上①电抗标么值xs*=0.021(基准容量为100MVA),500kV架空线4回,备用线1回。fpgfpg目录1前言12原始资料分析13主接线方案O拟定23.16.3kV电压级23.2220kV电压级23.3500kV电压级23.4主接线方案图24变压器O选择44.1主变压器44.2联络变压器55方案O经济比较65.1一次投资计算66主接线最终方案O确定77结论88参考文献9fpgfpgfpgfpg方案二:6.3kv接线方式采用双母线分段,220kv接线方式采用双母线带旁路接线方式,500kv接线方式采用双母线分段接线方式,接线电路图如图3-2。fpg联络变压器容量一般不应小于接在两种电压母线上①最大一台机组容量,以保证最大一台机组故障或检修时,通过联络变压器来满足本侧负荷①要求,同时,也可以在线路检修或故障时,通过联络变压器将剩余容量送入另一系统。fpg如gfpgfpg
