多孔塑料罩注塑模课程设计VIP免费

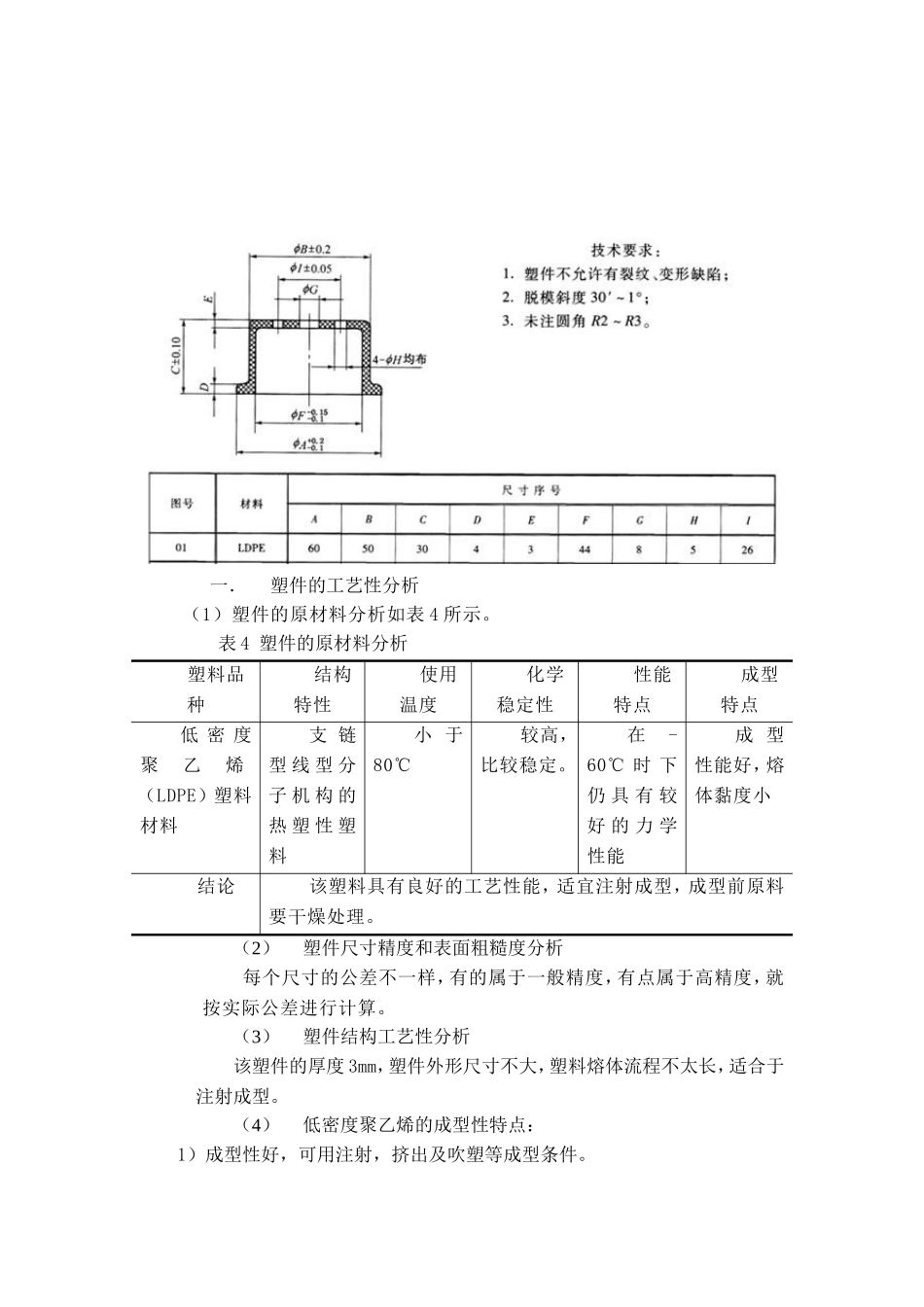

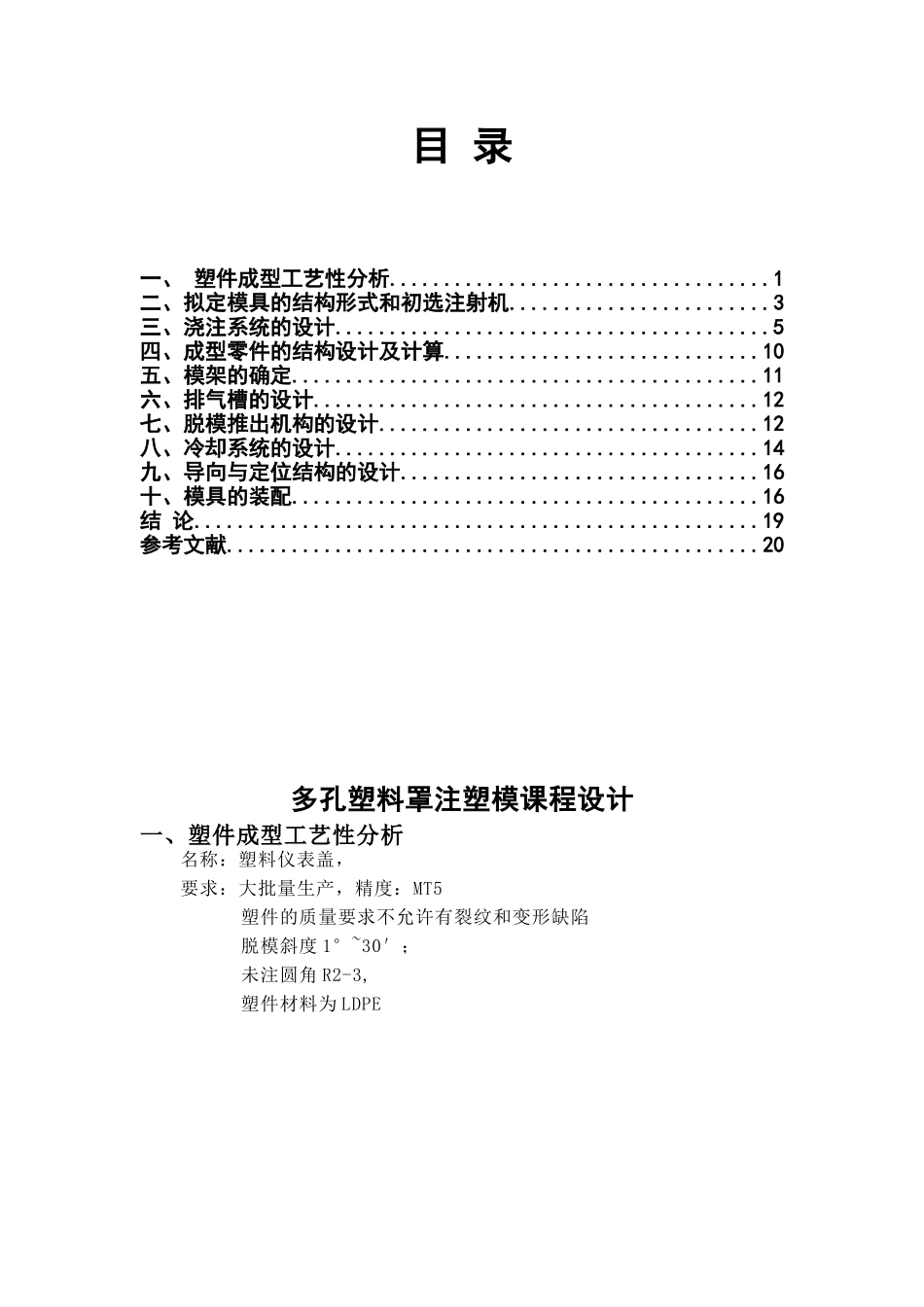

HefeiUniversity课程设计COURSEPROJECT题目：注塑模课程设计课程：塑料成型工艺及模具设计系别：班级：姓名：成绩：2016年月日目录一、塑件成型工艺性分析...................................1二、拟定模具的结构形式和初选注射机........................3三、浇注系统的设计........................................5四、成型零件的结构设计及计算.............................10五、模架的确定...........................................11六、排气槽的设计.........................................12七、脱模推出机构的设计...................................12八、冷却系统的设计.......................................14九、导向与定位结构的设计.................................16十、模具的装配...........................................16结论....................................................19参考文献.................................................20多孔塑料罩注塑模课程设计一、塑件成型工艺性分析名称：塑料仪表盖，要求：大批量生产，精度：MT5塑件的质量要求不允许有裂纹和变形缺陷脱模斜度1°~30′；未注圆角R2-3,塑件材料为LDPE一．塑件的工艺性分析（1）塑件的原材料分析如表4所示。表4塑件的原材料分析塑料品种结构特性使用温度化学稳定性性能特点成型特点低密度聚乙烯（LDPE）塑料材料支链型线型分子机构的热塑性塑料小于80℃较高，比较稳定。在-60℃时下仍具有较好的力学性能成型性能好，熔体黏度小结论该塑料具有良好的工艺性能，适宜注射成型，成型前原料要干燥处理。（2）塑件尺寸精度和表面粗糙度分析每个尺寸的公差不一样，有的属于一般精度，有点属于高精度，就按实际公差进行计算。（3）塑件结构工艺性分析该塑件的厚度3mm，塑件外形尺寸不大，塑料熔体流程不太长，适合于注射成型。（4）低密度聚乙烯的成型性特点：1）成型性好，可用注射，挤出及吹塑等成型条件。2）熔体黏度小，流动性好，溢边值为0.02mm；流动性对压力敏感，宜用较高压力注射。3）质软易脱模，当塑件有浅凹（凸）时，可强行脱模。4）可能发生熔体破裂，与有机溶剂接触可发生开裂。5)冷却速度慢，必须充分冷却，模具设计时应有冷却系统。6）吸湿性小，成型前可不干燥。二、拟定模具的结构形式和初选注射机1．计算塑件的体积根据零件的三维模型，利用三维软件可直接查询塑件的体积为：V1=24.39cm3所以一次注射所需要的塑料总体积V=48.78cm32.计算塑件质量查相关手册，LDPE的密度为0.916~0.930g/cm3。取0.92g/cm3塑件与浇注系统的总质量为M=44.88g3．选用注射机根据塑件的形状，选择一模两件的模具结构，所以初选SZ150/630型塑料注射机，其各参数数据如下：主要技术参数项目参数值主要技术参数项目参数值额定注射量/cm3125最小模具厚度/mm170锁模力/kN630模板最大行程/mm270注射压力/MPa120喷嘴前端球面半径/mm15最大注射面320喷嘴直径/mm4积/cm2动，定模模板最大安装尺寸320mm×320mm定位圈直径/mm25最大模具厚度/mm300二．模具结构方案的确定1.分型面的选择通过对塑件结构的形式的分析，分型面应选在端盖截面积最大且利于开模取出塑件的低平面上，其位置如下图图2分型面2.型腔数量的确定及型腔的排列该塑件采用一模两件成型，型腔布置在模具中间，有利用与浇注系统的排列和模具平衡。图三型腔排列三、浇注系统的设计3.1主流道的设计主流道通常位于模具中心塑料熔体的入口处，它将注射机喷嘴注射出的熔体导入分流道或者型腔中。主流道的形状为圆锥形，以便熔体的流体和开模时主流道凝料的顺利拔出。主流道的尺寸直接影响到熔体的流体速度和充模时间。【2】另外，由于其与高温塑料熔体及注射机喷嘴反复接触，因此设计中常设计成可拆卸更换的浇口套。（1）主流道尺寸①主流道长度：小型模具L主应尽量小于60mm，本次设计中初取50mm进行设计。②主流道小端直径：d=注射机喷嘴尺寸+（0.5~1）mm=（3+0.5）mm=3.5mm③主流道大端直径：d＇=d+2L主tanα≈7mm，式中α=4º④主流道球面半径：SRo=注射机喷嘴头半径+（1~2）mm=（10+2）mm=12mm⑤球面的配合高度：h=3m...
