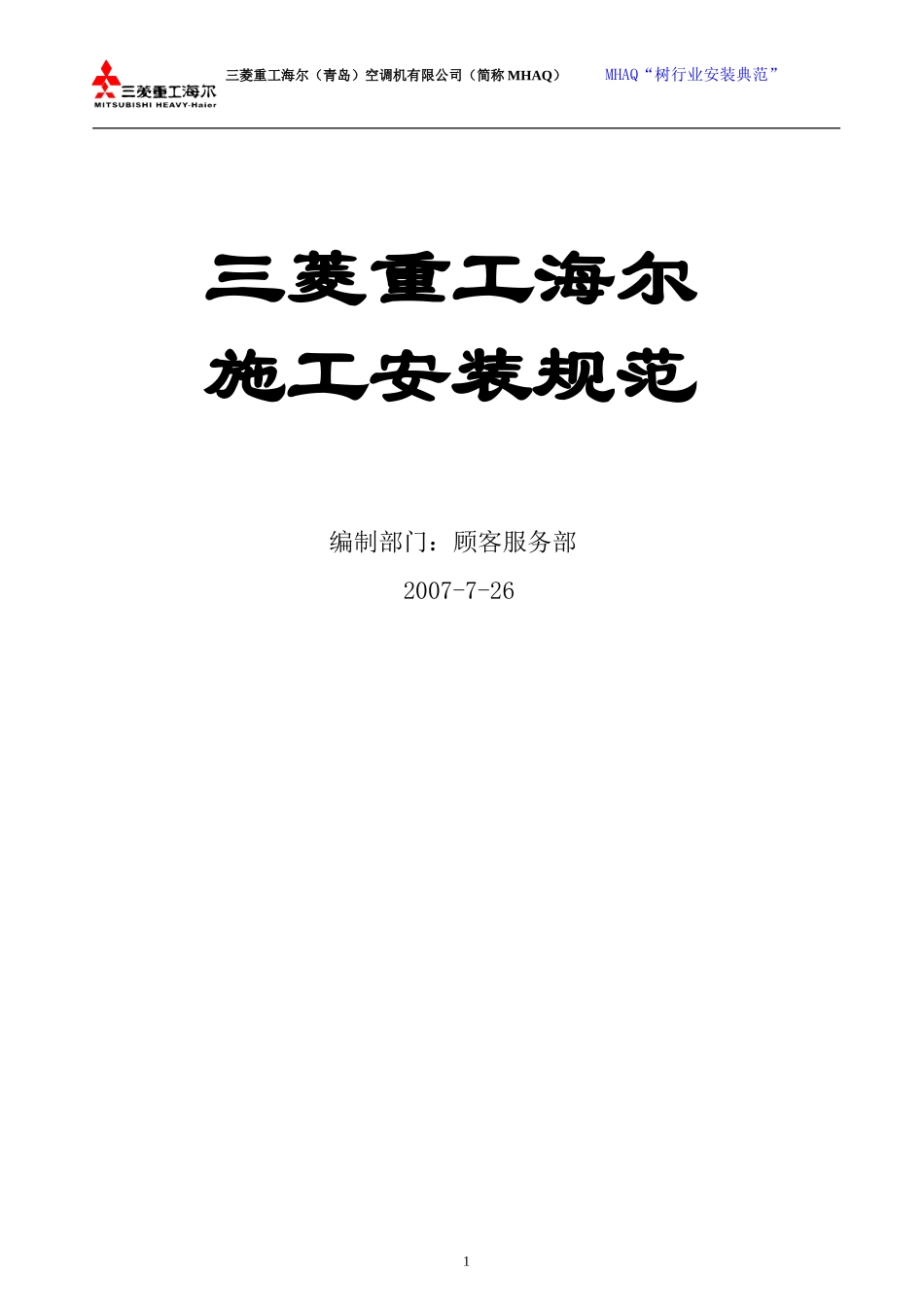

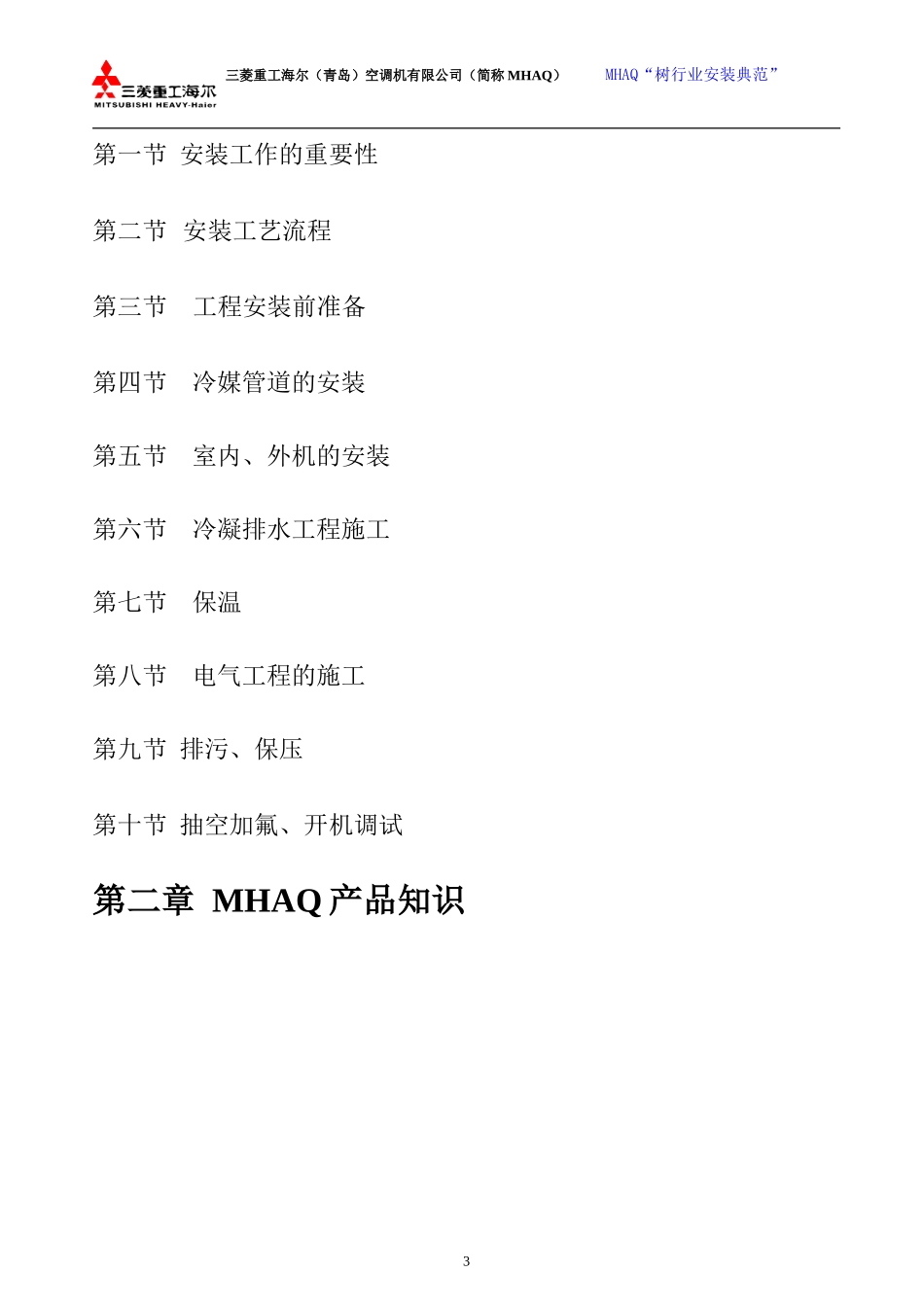

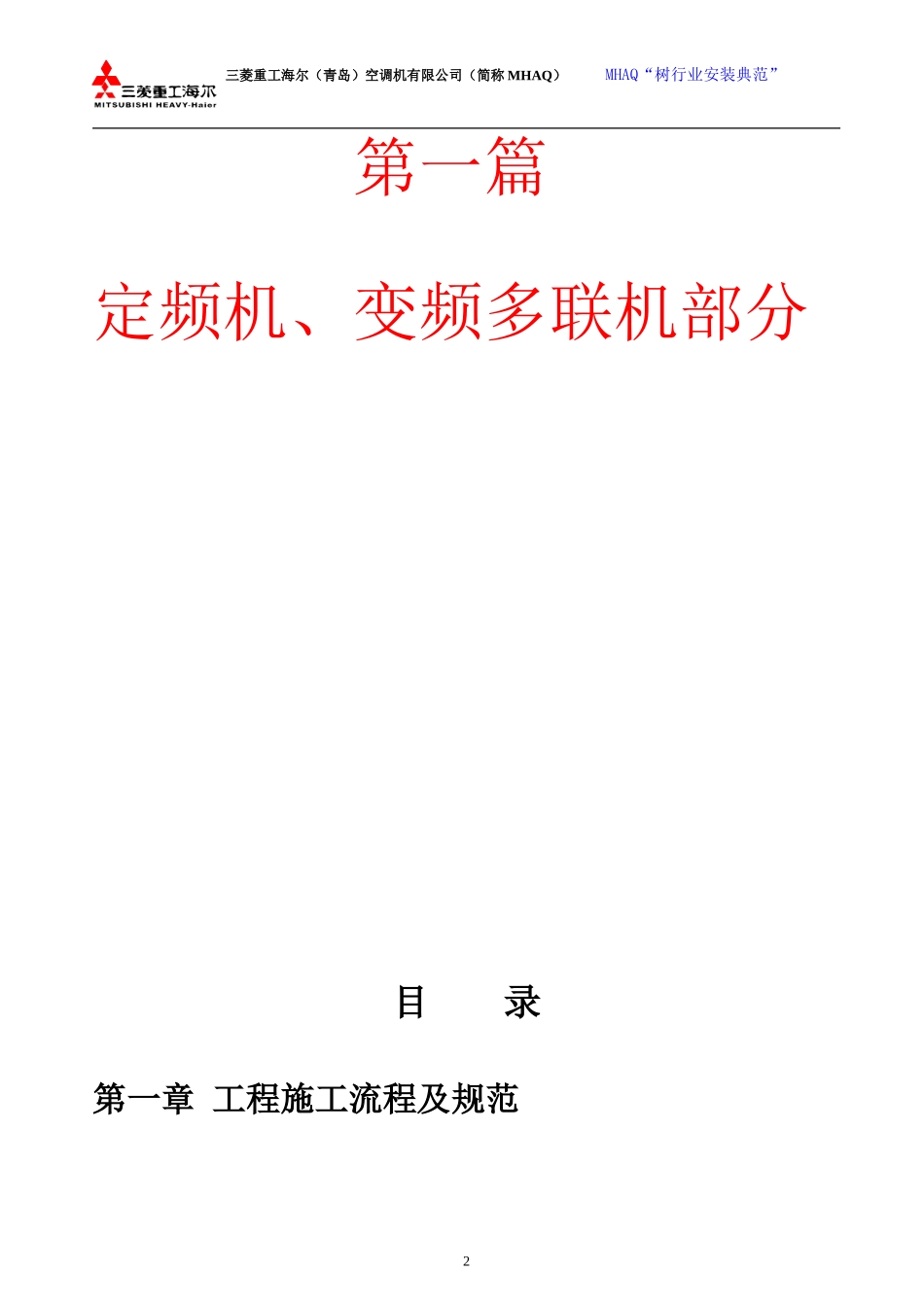

三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”三菱重工海尔施工安装规范编制部门：顾客服务部2007-7-261三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”第一篇定频机、变频多联机部分目录第一章工程施工流程及规范2三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”第一节安装工作的重要性第二节安装工艺流程第三节工程安装前准备第四节冷媒管道的安装第五节室内、外机的安装第六节冷凝排水工程施工第七节保温第八节电气工程的施工第九节排污、保压第十节抽空加氟、开机调试第二章MHAQ产品知识3三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”引言●为加强安装工程质量管理，统一空调工程安装方法，特制定本手册。●安装应以正规的设计图纸为依据，未经允许，不得随意改动。●施工中采用的工程技术文件、承包合同文件对施工质量的要求不得低于本手册规定。●安装前应仔细学习本手册的有关规定。●若本手册中有未尽事项，请参照有关国家及地方规范或行业标准。本手册如有与国家及地方规范或行业标准要求不一致处，以后者为准。●若其中涉及相关机器参数及要求的更改，以我公司最新技术通知单为准，恕不另行通知。●违反本手册的有关技术要求而产生的一切后果，我公司不承担任何责任。第一章工程施工流程及规范第一节安装工作的重要性多联式空调系统是由一台或一组含变容式压缩机的室外机，连接多台室内机而组成的单4三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”一制冷回路系统。它可以通过对变容式压缩机和电子膨胀阀的控制，调节系统和室内侧换热器的制冷剂流量来实现系统的变容节能运行，并较精确地满足室内供冷和供暖要求。一般由室内机组、室外机组、制冷剂管道系统以及电气、自控系统组成。多联机的运行工质是各种高效制冷剂，室内机和室外机使用专用铜管连接，通过通讯线进行控制。制冷剂管道内部进入灰尘、杂质水分或存在渗漏都将会导致系统不能正常运行甚至瘫痪。正是因为多联机设计精密、控制灵活所以对安装质量的要求就特别高。安装过程中，经常会出现的问题及影响见下表。安装问题可能存在的影响制冷剂系统进入灰尘、杂质空调效果下降，增加压缩机的磨损，产生堵塞制冷剂系统混入水分制热时产生冰堵，机组无法运行制冷剂管道泄漏空调效果下降，压缩机长期过热运转导致寿命下降制冷剂充填量错误流量控制效率下降，空调效果不好压缩机湿运转（充填过量）或过热运转（充填不足），寿命下降制冷剂管道堵塞空调效果下降，压缩机长期过热运转导致寿命下降杂质混入冷冻机油，润滑效果不良机组安装空间不足气流循环短路，换热效率下降，空调效果不好维护和检修空间不足，操作时要破坏室内装饰电源配线错误电气部件损坏空调系统无法运行控制配线错误运行控制混乱，无法实现单独控制或集中控制整个系统无法连续运转冷凝水管路排量不足室内机组漏水，破坏室内装饰，引发电源线短路制冷剂管道超出限制管路损耗过大，能效比下降机组长期重载运行，导致寿命下降或易发生保护工作室内机组或送、回风口设置位置不当室内气流组织不当，存在空调死角区域，效果不好运行噪声偏高维修空间不足安装强度不够，存在异常的振动室外机组安装不当气流短路，换热不畅引起保护开关动作排出的冷热风和机组运转噪音影响周边环境为保证安装工程质量，要求安装商具有相应的专业工程施工资质。否则，在安装前，必须经过厂家的技术人员培训。工程施工中从事特种作业的焊工、电工、制冷工等必须具备操作上岗证及相应的职业技能资格证书。空调工程所使用的主要材料、设备器具应具有合格证和检测报告。有防火要求的产品应有防火检验证明并符合国家和有关强制性标准的规定。5三菱重工海尔（青岛）空调机有限公司（简称MHAQ）MHAQ“树行业安装典范”第二节安装工艺流程工艺名称技术要点工程前一、制作施工图——明确选配机型、安装位置、配管尺寸、敷设方向二、施工准备——材料准备、设备准备、人员培训三、工程分工——明确各工序责任人工程中四、室内机安装——确认机器型号、避免装...
