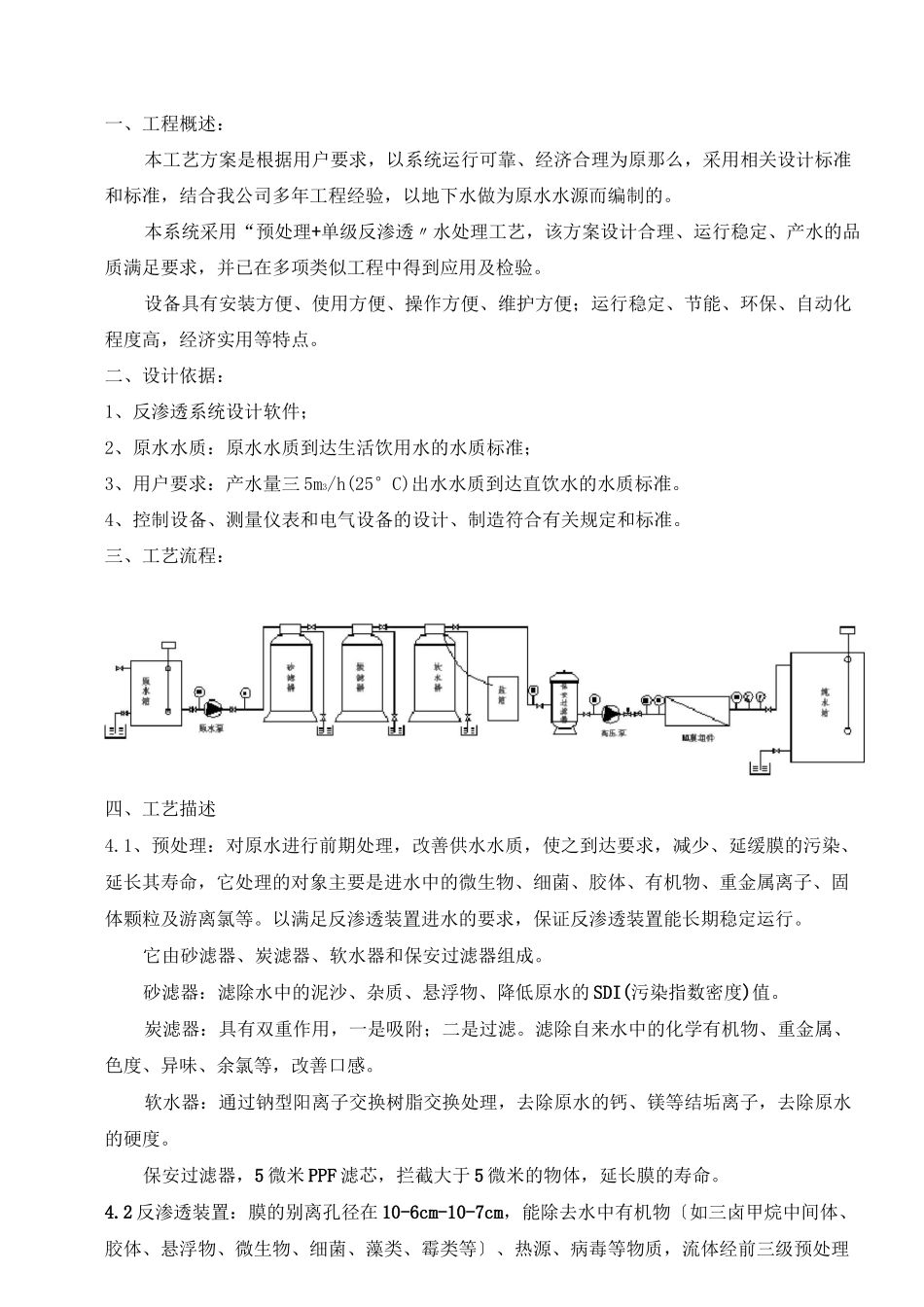

一、工程概述：本工艺方案是根据用户要求，以系统运行可靠、经济合理为原那么，采用相关设计标准和标准，结合我公司多年工程经验，以地下水做为原水水源而编制的。本系统采用“预处理+单级反渗透〃水处理工艺，该方案设计合理、运行稳定、产水的品质满足要求，并已在多项类似工程中得到应用及检验。设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。二、设计依据：1、反渗透系统设计软件；2、原水水质：原水水质到达生活饮用水的水质标准；3、用户要求：产水量三5m3/h(25°C)出水水质到达直饮水的水质标准。4、控制设备、测量仪表和电气设备的设计、制造符合有关规定和标准。三、工艺流程：四、工艺描述4.1、预处理：对原水进行前期处理，改善供水水质，使之到达要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。它由砂滤器、炭滤器、软水器和保安过滤器组成。砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。炭滤器：具有双重作用，一是吸附；二是过滤。滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。软水器：通过钠型阳离子交换树脂交换处理，去除原水的钙、镁等结垢离子，去除原水的硬度。保安过滤器，5微米PPF滤芯，拦截大于5微米的物体，延长膜的寿命。4.2反渗透装置：膜的别离孔径在10-6cm-10-7cm，能除去水中有机物〔如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等〕、热源、病毒等物质，流体经前三级预处理后的水经反渗透RO膜主机深层别离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯洁水进入纯水箱；〔根据具体情况，膜过滤分一级或二级反渗透处理，本套水处理系统为一级反渗透。一个良好系统设计可保证整个系统在3年内不用更换膜元件〔使用寿命与水源水质有关〕；在线电导率显示仪，随时动态显示净水生产的水质状态。高压泵，提供膜透过水的工作压力。保持产水率。本套水处理系统为一级反渗透。4.3、控制功能描述：本系统根据高压、低压、液位、复位、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号，到达自动控制一个标准的RO系统，实现压力保护、液位控制、开机/满水/自动冲洗等功能。五、设备技术标准：1、原水箱：用水贮存原水，对后续用水量起到缓解的作用〔此项建议用户自备〕。2、原水增压泵：为预处理系统的正常运行提供流量及压力。技术参数：型号：CHL8-50数量：1台流量：10m3/h扬程：30m功率：KW材质：304不锈钢3、砂滤器：内装精选酸洗石英砂。当水从上流经滤层时，水中局部的固体悬浮物质进入上层滤料形成小孔眼，受到机械阻留作用被滤料的外表层所截流。同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层的外表形成一层薄膜，继续过滤水中的悬浮物质，这种过滤作用不仅滤层外表有，而当水进入中间滤层也有这种截留作用此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料中那些弯弯曲曲的孔道时，就有更多的时机及时间与滤料外表相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒外表与凝絮体相互粘附，使水进一步得到净化。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。选型如下：处理水量：10m3/h滤桶：①750XH1950mm材质：玻璃钢滤料：精致酸洗石英砂少量活性炭附件：球阀、上、下布水器等4、活性炭过滤器：活性炭过滤器内装活性炭,用粗石英砂作支撑层可吸附水中的余氯以及悬浮性的胶体、局部有机物、去除微生物、重金属及异味。过滤器通过定期反洗可实现再生，过滤器的运行-反洗—正洗-运行等过程通过开关相关阀门来完成。选型如下：处理水量：10m3/h滤桶：①750XH1950mm材质：玻璃钢滤料：活性炭用粗石英砂做支撑层附件：球阀、上、下布水器等5、软水器:由于原水中含有钙、镁、铝、硅等离子，易于和阴离子结合成沉淀而沉积在RO膜的外表。软水器中...
