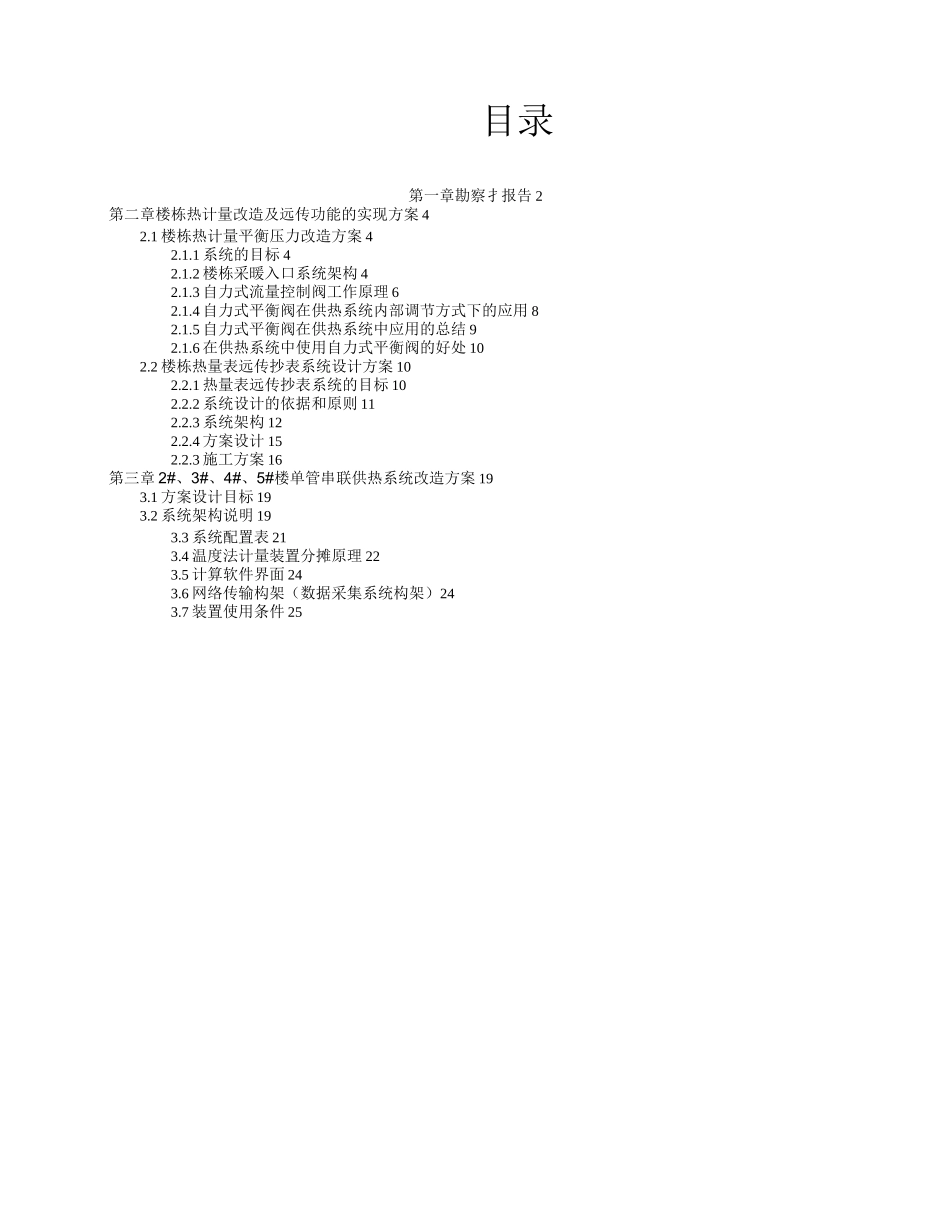

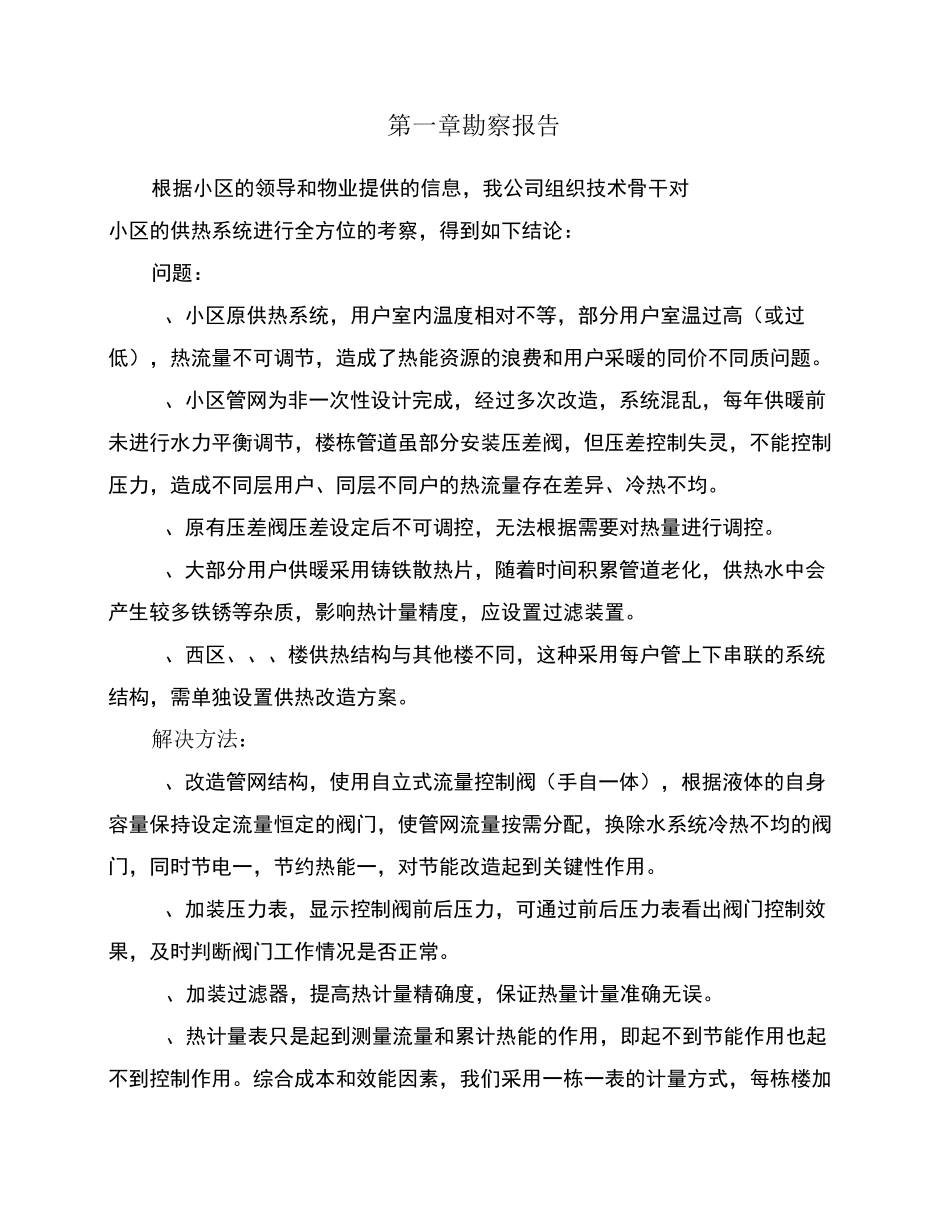

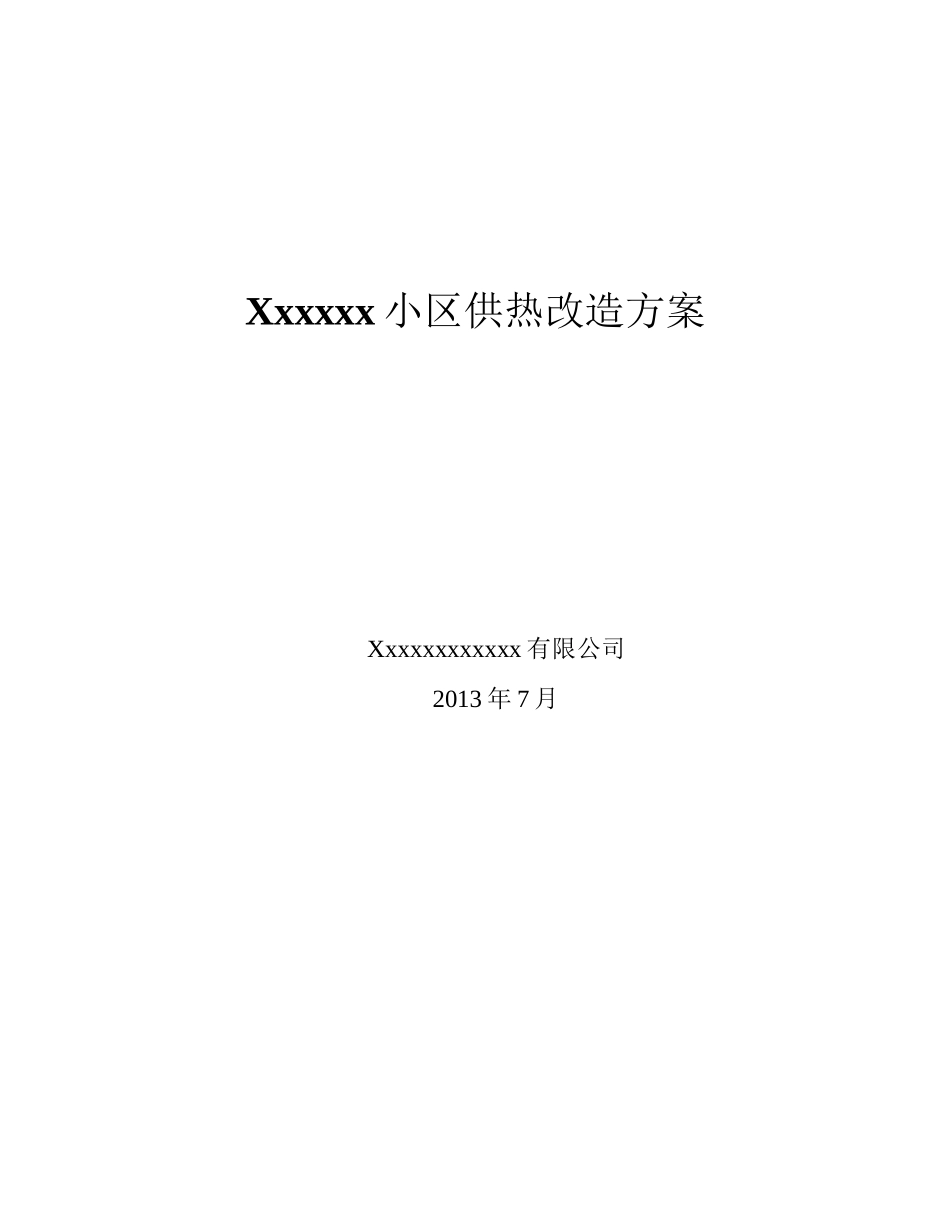

Xxxxxx小区供热改造方案Xxxxxxxxxxxx有限公司2013年7月目录第一章勘察扌报告2第二章楼栋热计量改造及远传功能的实现方案42.1楼栋热计量平衡压力改造方案42.1.1系统的目标42.1.2楼栋采暖入口系统架构42.1.3自力式流量控制阀工作原理62.1.4自力式平衡阀在供热系统内部调节方式下的应用82.1.5自力式平衡阀在供热系统中应用的总结92.1.6在供热系统中使用自力式平衡阀的好处102.2楼栋热量表远传抄表系统设计方案102.2.1热量表远传抄表系统的目标102.2.2系统设计的依据和原则112.2.3系统架构122.2.4方案设计152.2.3施工方案16第三章2#、3#、4#、5#楼单管串联供热系统改造方案193.1方案设计目标193.2系统架构说明193.3系统配置表213.4温度法计量装置分摊原理223.5计算软件界面243.6网络传输构架（数据采集系统构架）243.7装置使用条件25第一章勘察报告根据小区的领导和物业提供的信息，我公司组织技术骨干对小区的供热系统进行全方位的考察，得到如下结论：问题：、小区原供热系统，用户室内温度相对不等，部分用户室温过高（或过低），热流量不可调节，造成了热能资源的浪费和用户采暖的同价不同质问题。、小区管网为非一次性设计完成，经过多次改造，系统混乱，每年供暖前未进行水力平衡调节，楼栋管道虽部分安装压差阀，但压差控制失灵，不能控制压力，造成不同层用户、同层不同户的热流量存在差异、冷热不均。、原有压差阀压差设定后不可调控，无法根据需要对热量进行调控。、大部分用户供暖采用铸铁散热片，随着时间积累管道老化，供热水中会产生较多铁锈等杂质，影响热计量精度，应设置过滤装置。、西区、、、楼供热结构与其他楼不同，这种采用每户管上下串联的系统结构，需单独设置供热改造方案。解决方法：、改造管网结构，使用自立式流量控制阀（手自一体），根据液体的自身容量保持设定流量恒定的阀门，使管网流量按需分配，换除水系统冷热不均的阀门，同时节电一，节约热能一，对节能改造起到关键性作用。、加装压力表，显示控制阀前后压力，可通过前后压力表看出阀门控制效果，及时判断阀门工作情况是否正常。、加装过滤器，提高热计量精确度，保证热量计量准确无误。、热计量表只是起到测量流量和累计热能的作用，即起不到节能作用也起不到控制作用。综合成本和效能因素，我们采用一栋一表的计量方式，每栋楼加装带远传功能的热量表，便于物业公司统计楼栋总热流量，实现抄表远传计量收费的目的。5、对、、、楼设计单独的供热改造方案，采用室内房间平均温度和面积法。2・1・2楼栋采暖入口系统架构供水回水管第二章楼栋热计量改造及远传功能的实现方案2.1楼栋热计量平衡压力改造方案2.1.1系统的目标根据我国现行多年的热暖系统的实践与研究，流量压力不均和压差失衡是造成不同用户流量不等、室温不同的重大技术性问题。因此，通过加装自立式平衡阀可以解决大部分用户的热流量供应问题。根据国家图集要求，按照《建筑与建筑群综合布线工程设计规范》《智能建筑设计标准》《民用建筑电气设计规范》等相关规范制定了本系统方案。图带热计量表采暖入口装置本设计为每个单元楼栋口采暖管网入口装置结构，栋楼，每栋单元，共套装置。、阀门设计采用蝶阀或闸阀，在主管道上主要起切断和节流作用。供（回）水管两端的蝶阀主要用于截断水流，方便维修和更换过滤器、压力表、控制阀和热量表等着装置。、压力表测量并指示控制阀前后管网压力，可通过前后压力表看出阀门控制效果，及时判断阀门工作情况是否正常。、温度计供（回）水管温度计位置分别插入热计量表的进（回）水温度传感器，测量水温差变化，计算楼栋热流量使用情况。、闸板阀主要起切断和节流作用。、粗过滤器安装在供水管入口和回水管末端，用来消除介质中的大颗粒杂质，保护阀门及设备的正常使用。当流体进入置有疏松滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，将可拆卸的滤筒取出，处理后重新装入即可。、细过滤器安装在供水管入口和热量表进水口前端，用来消除介质中的杂质，以保护热量表的正常使用。当流体进入细密滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当...
