超前水平钻施工方案VIP免费

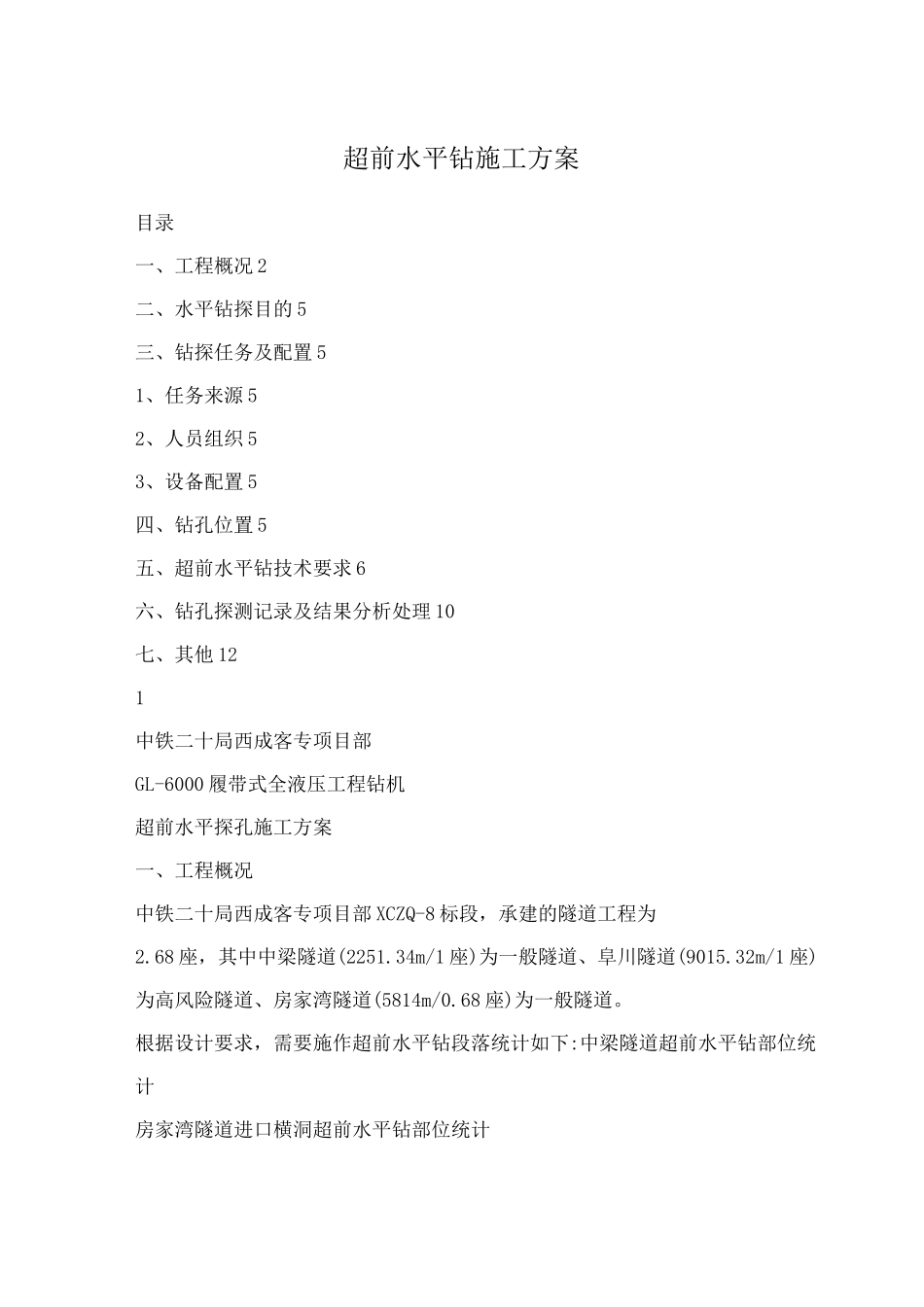

超前水平钻施工方案_第1页
1/7

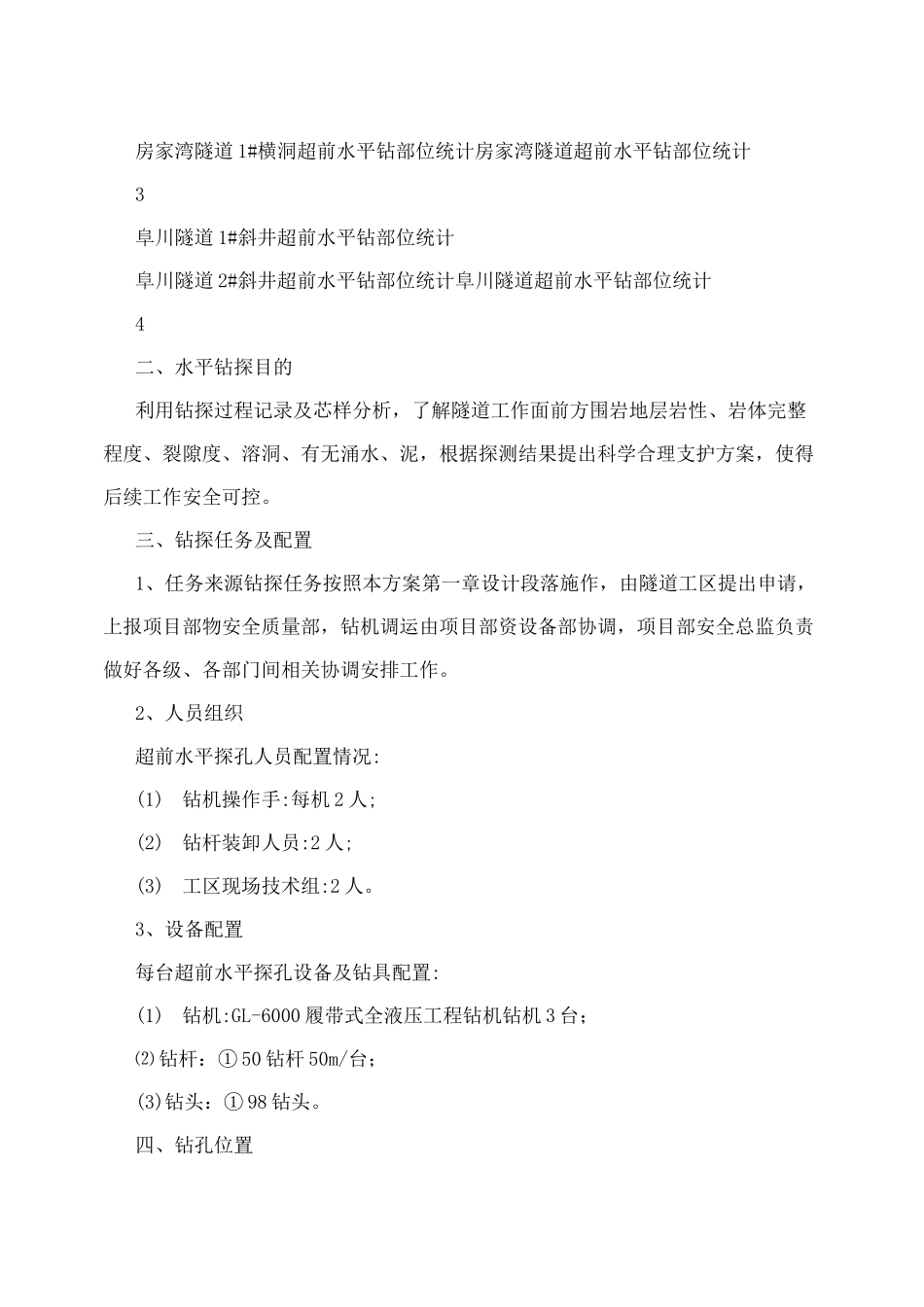

超前水平钻施工方案_第2页
2/7

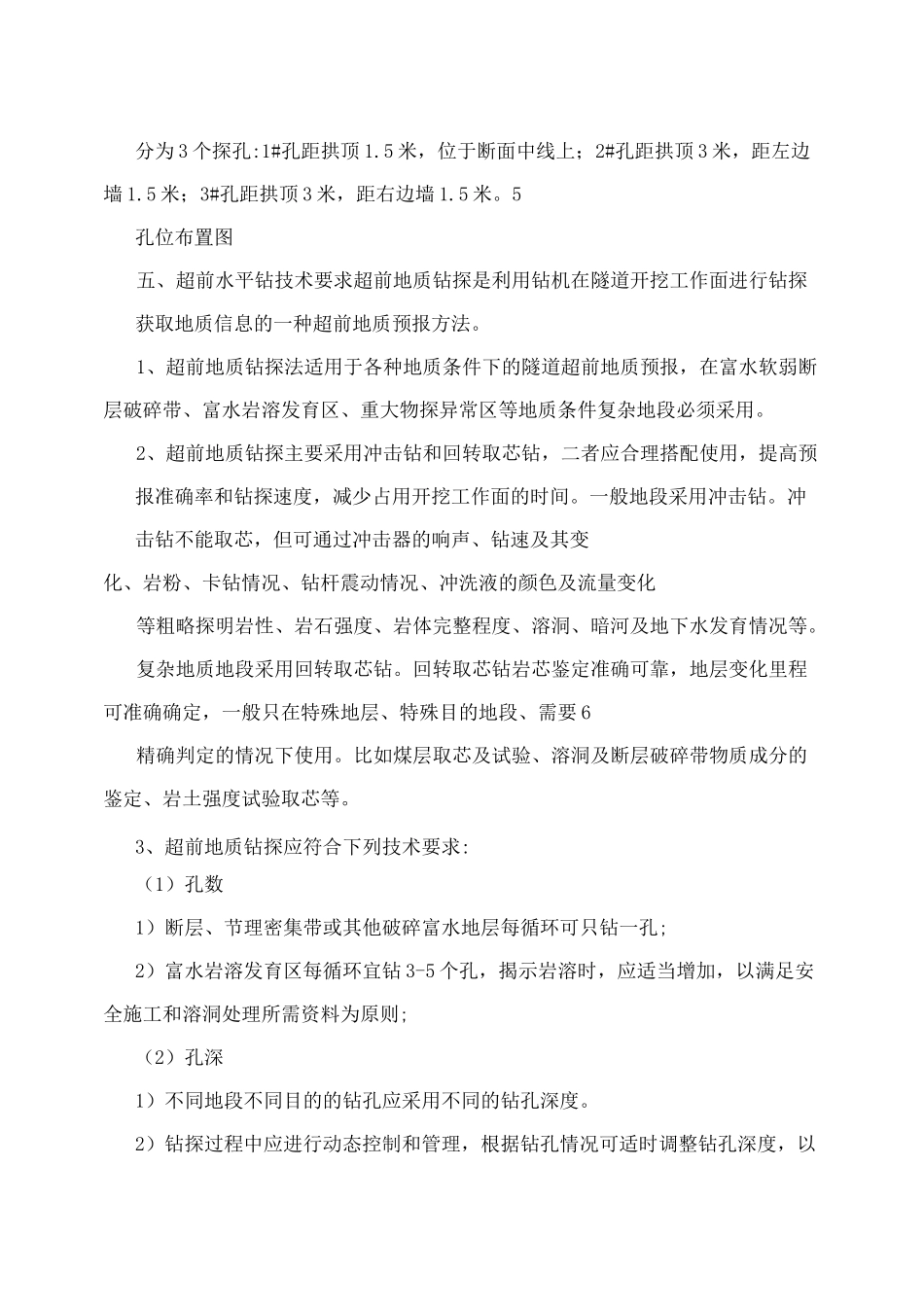

超前水平钻施工方案_第3页
3/7
超前水平钻施工方案目录一、工程概况2二、水平钻探目的5三、钻探任务及配置51、任务来源52、人员组织53、设备配置5四、钻孔位置5五、超前水平钻技术要求6六、钻孔探测记录及结果分析处理10七、其他121中铁二十局西成客专项目部GL-6000履带式全液压工程钻机超前水平探孔施工方案一、工程概况中铁二十局西成客专项目部XCZQ-8标段,承建的隧道工程为2.68座,其中中梁隧道(2251.34m/1座)为一般隧道、阜川隧道(9015.32m/1座)为高风险隧道、房家湾隧道(5814m/0.68座)为一般隧道。根据设计要求,需要施作超前水平钻段落统计如下:中梁隧道超前水平钻部位统计房家湾隧道进口横洞超前水平钻部位统计房家湾隧道1#横洞超前水平钻部位统计房家湾隧道超前水平钻部位统计3阜川隧道1#斜井超前水平钻部位统计阜川隧道2#斜井超前水平钻部位统计阜川隧道超前水平钻部位统计4二、水平钻探目的利用钻探过程记录及芯样分析,了解隧道工作面前方围岩地层岩性、岩体完整程度、裂隙度、溶洞、有无涌水、泥,根据探测结果提出科学合理支护方案,使得后续工作安全可控。三、钻探任务及配置1、任务来源钻探任务按照本方案第一章设计段落施作,由隧道工区提出申请,上报项目部物安全质量部,钻机调运由项目部资设备部协调,项目部安全总监负责做好各级、各部门间相关协调安排工作。2、人员组织超前水平探孔人员配置情况:(1)钻机操作手:每机2人;(2)钻杆装卸人员:2人;(3)工区现场技术组:2人。3、设备配置每台超前水平探孔设备及钻具配置:(1)钻机:GL-6000履带式全液压工程钻机钻机3台;⑵钻杆:①50钻杆50m/台;(3)钻头:①98钻头。四、钻孔位置分为3个探孔:1#孔距拱顶1.5米,位于断面中线上;2#孔距拱顶3米,距左边墙1.5米;3#孔距拱顶3米,距右边墙1.5米。5孔位布置图五、超前水平钻技术要求超前地质钻探是利用钻机在隧道开挖工作面进行钻探获取地质信息的一种超前地质预报方法。1、超前地质钻探法适用于各种地质条件下的隧道超前地质预报,在富水软弱断层破碎带、富水岩溶发育区、重大物探异常区等地质条件复杂地段必须采用。2、超前地质钻探主要采用冲击钻和回转取芯钻,二者应合理搭配使用,提高预报准确率和钻探速度,减少占用开挖工作面的时间。一般地段采用冲击钻。冲击钻不能取芯,但可通过冲击器的响声、钻速及其变化、岩粉、卡钻情况、钻杆震动情况、冲洗液的颜色及流量变化等粗略探明岩性、岩石强度、岩体完整程度、溶洞、暗河及地下水发育情况等。复杂地质地段采用回转取芯钻。回转取芯钻岩芯鉴定准确可靠,地层变化里程可准确确定,一般只在特殊地层、特殊目的地段、需要6精确判定的情况下使用。比如煤层取芯及试验、溶洞及断层破碎带物质成分的鉴定、岩土强度试验取芯等。3、超前地质钻探应符合下列技术要求:(1)孔数1)断层、节理密集带或其他破碎富水地层每循环可只钻一孔;2)富水岩溶发育区每循环宜钻3-5个孔,揭示岩溶时,应适当增加,以满足安全施工和溶洞处理所需资料为原则;(2)孔深1)不同地段不同目的的钻孔应采用不同的钻孔深度。2)钻探过程中应进行动态控制和管理,根据钻孔情况可适时调整钻孔深度,以达到预报目的为原则。3)在需连续钻探时,一般每循环可钻30-50m,必要时也可钻100m以上的深孔。4)连续预报时前后两循环钻孔应重叠5,8m。(3)孔径钻孔直径应满足钻探取芯、取样和孔内测试的要求,并应符合铁道部现行《铁路工程地质钻探规程》(TB10014)的规定。(4)富水岩溶发育区超前钻探应终孔于隧道开挖轮廓线以外5,8m。4、超前地质钻探应符合下列工作要求:1)实施超前地质钻探的人员应经技术培训和考核,经考核合格后方可上岗。72)钻探前地质技术人员应进行技术、质量交底。3)超前钻探过程中应在现场做好钻探记录,包括钻孔位置、开孔时间、终孔时间、孔深、钻进压力、钻进速度随钻孔深度变化情况、冲洗液颜色和流量变化、涌砂、空洞、振动、卡钻位置、突进里程、冲击器声音的变化等。4)超前钻探过程中应及时鉴定岩芯、岩粉,判定岩石名称,对于断层带、溶洞填充物、煤层、代表性岩土等应拍摄照片备查,并选择代表性岩芯整理保存,重要工程钻探过程监理应进行旁站。5)在富...
