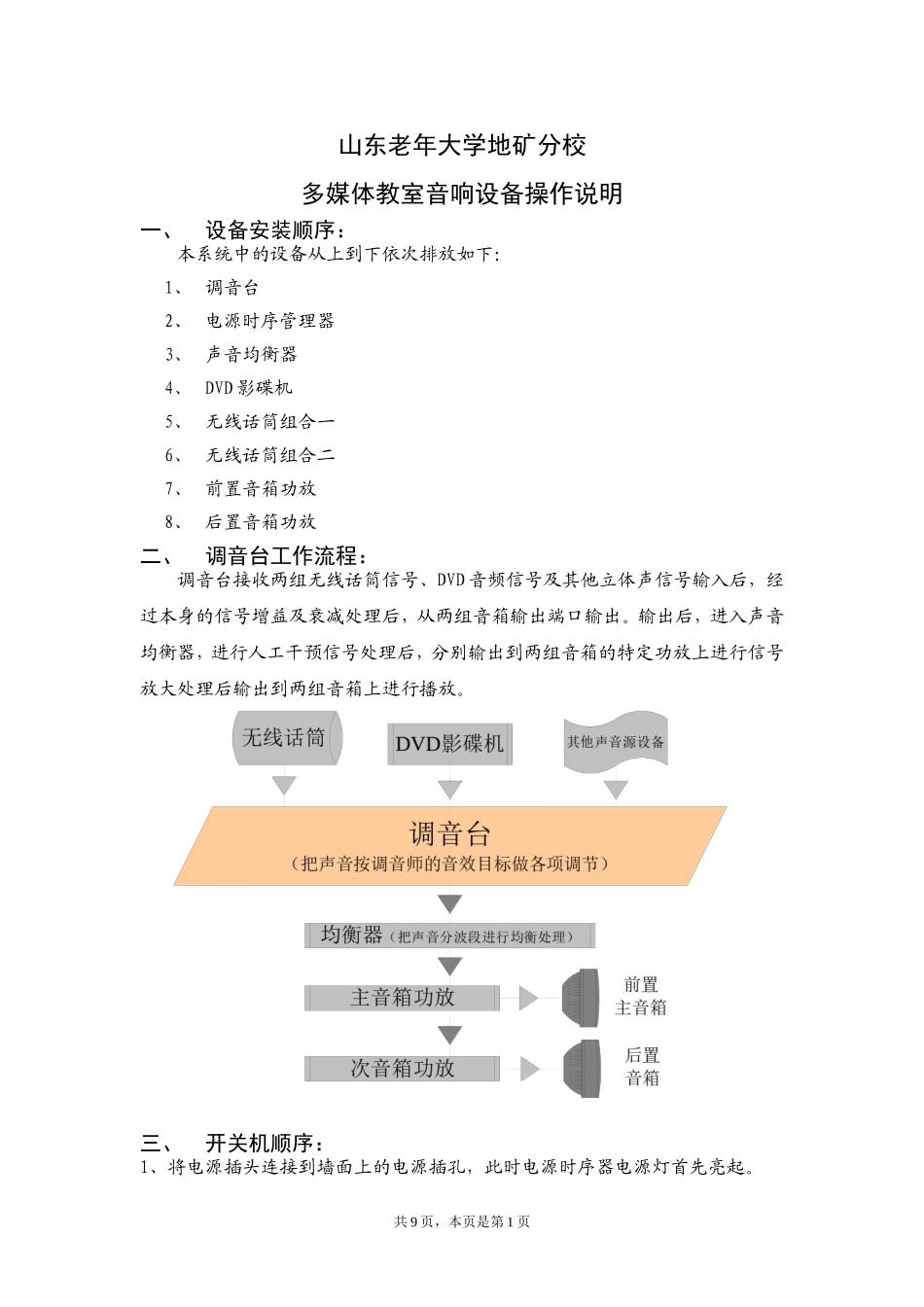

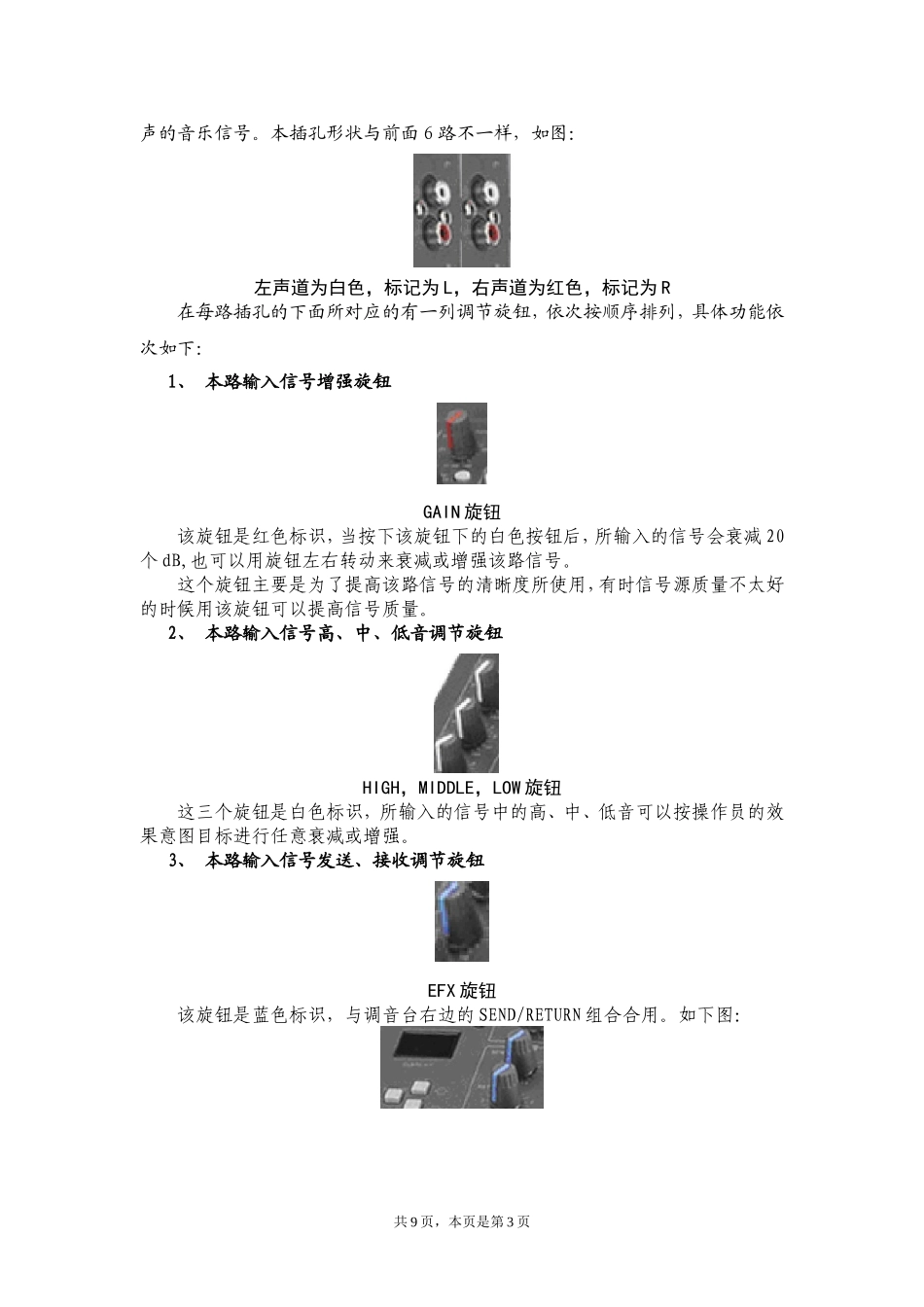

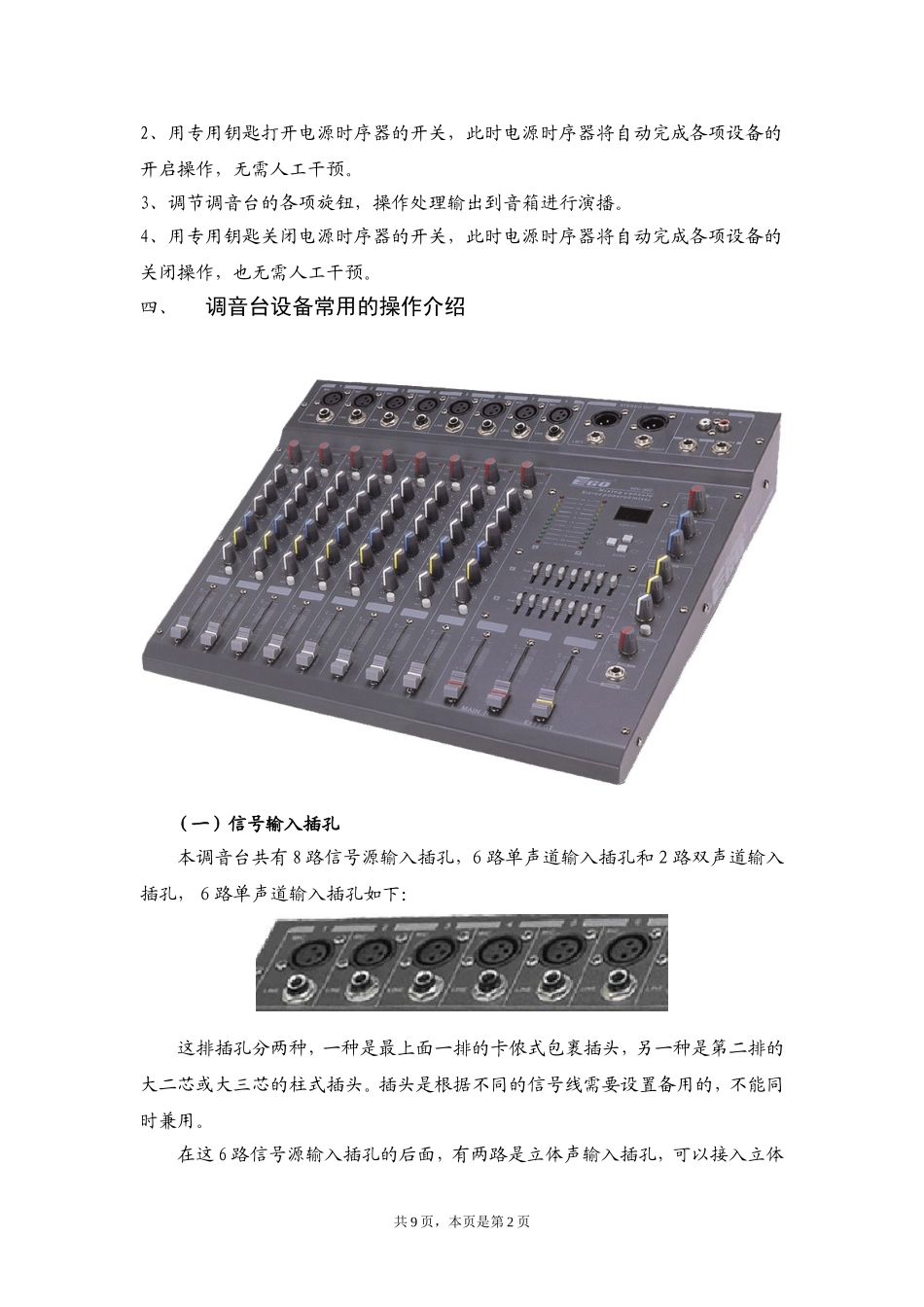

山东老年大学地矿分校多媒体教室音响设备操作说明一、设备安装顺序：本系统中的设备从上到下依次排放如下：1、调音台2、电源时序管理器3、声音均衡器4、DVD影碟机5、无线话筒组合一6、无线话筒组合二7、前置音箱功放8、后置音箱功放二、调音台工作流程：调音台接收两组无线话筒信号、DVD音频信号及其他立体声信号输入后，经过本身的信号增益及衰减处理后，从两组音箱输出端口输出。输出后，进入声音均衡器，进行人工干预信号处理后，分别输出到两组音箱的特定功放上进行信号放大处理后输出到两组音箱上进行播放。三、开关机顺序：1、将电源插头连接到墙面上的电源插孔，此时电源时序器电源灯首先亮起。共9页，本页是第1页2、用专用钥匙打开电源时序器的开关，此时电源时序器将自动完成各项设备的开启操作，无需人工干预。3、调节调音台的各项旋钮，操作处理输出到音箱进行演播。4、用专用钥匙关闭电源时序器的开关，此时电源时序器将自动完成各项设备的关闭操作，也无需人工干预。四、调音台设备常用的操作介绍（一）信号输入插孔本调音台共有8路信号源输入插孔，６路单声道输入插孔和２路双声道输入插孔，６路单声道输入插孔如下：这排插孔分两种，一种是最上面一排的卡侬式包裹插头，另一种是第二排的大二芯或大三芯的柱式插头。插头是根据不同的信号线需要设置备用的，不能同时兼用。在这6路信号源输入插孔的后面，有两路是立体声输入插孔，可以接入立体共9页，本页是第2页声的音乐信号。本插孔形状与前面６路不一样，如图：左声道为白色，标记为L，右声道为红色，标记为R在每路插孔的下面所对应的有一列调节旋钮，依次按顺序排列，具体功能依次如下：1、本路输入信号增强旋钮GAIN旋钮该旋钮是红色标识，当按下该旋钮下的白色按钮后，所输入的信号会衰减20个dB,也可以用旋钮左右转动来衰减或增强该路信号。这个旋钮主要是为了提高该路信号的清晰度所使用，有时信号源质量不太好的时候用该旋钮可以提高信号质量。2、本路输入信号高、中、低音调节旋钮HIGH，MIDDLE，LOW旋钮这三个旋钮是白色标识，所输入的信号中的高、中、低音可以按操作员的效果意图目标进行任意衰减或增强。3、本路输入信号发送、接收调节旋钮EFX旋钮该旋钮是蓝色标识，与调音台右边的SEND/RETURN组合合用。如下图：共9页，本页是第3页该组合主要是用来调节接到外部效果器上的信号，当该路信号输出到效果器上（SEND）后，经过效果器处理后从效果器上返回信号（RETURN），再经过调音台的衰减或增强处理再输出到主音箱上去。一般情况下，如果没有外接效果器，该旋钮一般旋转到0处。右面的SEND和RETURN也旋转到0处。本套设备中无效果器，故无须调节，在此不做详述。4、本路输入信号混响效果调节旋钮REV旋钮该旋钮是黄色标识，也是与右边的混响调节效果器及强弱推子进行组合使用如下图：右边的两个黄色旋钮左右旋转可以调节混响效果（即声音的拖延滞后的效果）。调节好之后一般不动，只用左边的旋钮和下面的混响效果推子调节其强度。5、本路输入信号左右声道的左右均衡调节旋钮及显示灯监视开关PAN旋钮、PFL按钮开关该旋钮为白色标识，旋转该旋钮主要是用来调整所输入信号左右声道的左右均衡效果，一般情况下旋转到中间位置，声音左右声道兼顾。当旋转到最左边时，只有左声道响，右声道无声；同理，旋转到最右边时，只有右声道响，左声道无声。该旋钮对声音无衰减和增强处理效果。下面的白色按钮PFL是衰减器前监听按键（监听有单独的输出插孔，在右边的PHONE插孔），当衰减器前监听按键按下时，监听输出送出的仅为该路信号，使用该键可有效地判别出杂音的来源。当有多路输入的PFL被按下时，监听输出送出的将是这些通路的混音。6、本路输入信号强弱推子滑动式调节推子（FADER，衰减器）当推动该推子时，该路信号会因推子的上推而增强，反之向下推动会衰减。（二）信号输出插孔1、主音量输出信号插孔及其LED指示灯和对应的调节推子共9页，本页是第4页主音量输出信号插孔用以插接输出到主音箱及附音箱上功放的信号线，经过调音台处理完毕的声音信号最终将从这里输出。其下方所对应的音量调节推子可以通过上推或下推来...
