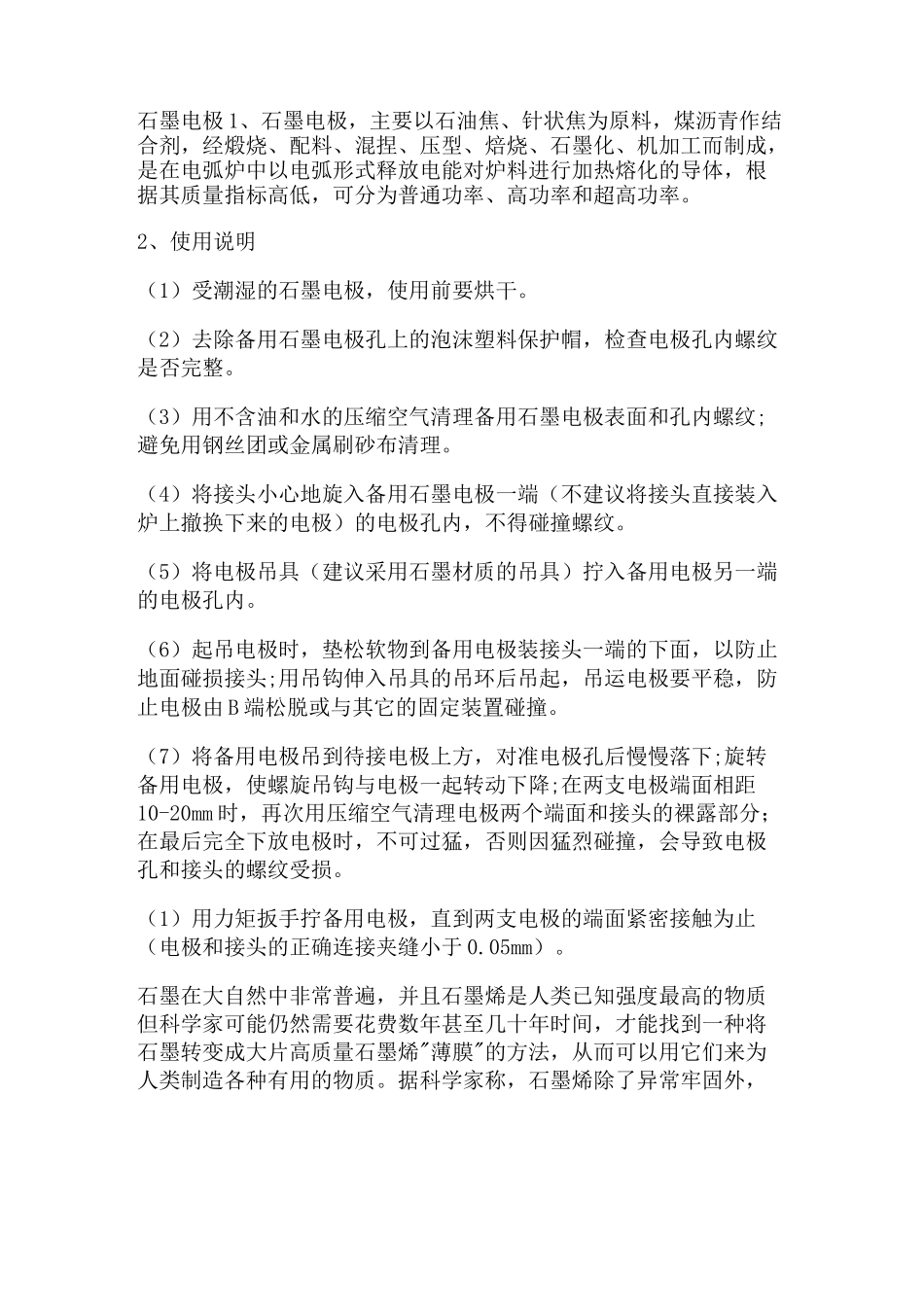

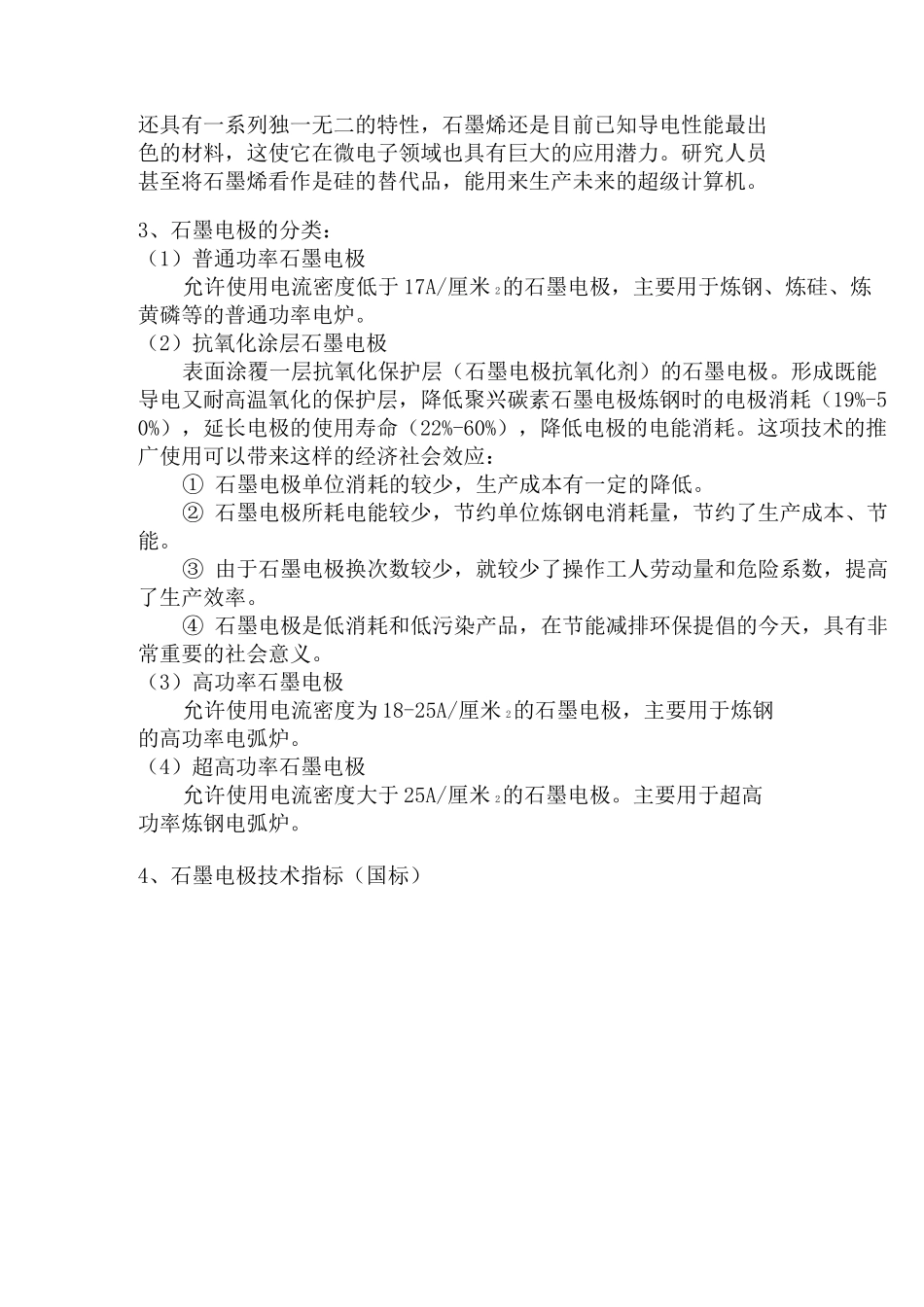

石墨电极1、石墨电极，主要以石油焦、针状焦为原料，煤沥青作结合剂，经煅烧、配料、混捏、压型、焙烧、石墨化、机加工而制成，是在电弧炉中以电弧形式释放电能对炉料进行加热熔化的导体，根据其质量指标高低，可分为普通功率、高功率和超高功率。2、使用说明（1）受潮湿的石墨电极，使用前要烘干。（2）去除备用石墨电极孔上的泡沫塑料保护帽，检查电极孔内螺纹是否完整。（3）用不含油和水的压缩空气清理备用石墨电极表面和孔内螺纹;避免用钢丝团或金属刷砂布清理。（4）将接头小心地旋入备用石墨电极一端（不建议将接头直接装入炉上撤换下来的电极）的电极孔内，不得碰撞螺纹。（5）将电极吊具（建议采用石墨材质的吊具）拧入备用电极另一端的电极孔内。（6）起吊电极时，垫松软物到备用电极装接头一端的下面，以防止地面碰损接头;用吊钩伸入吊具的吊环后吊起，吊运电极要平稳，防止电极由B端松脱或与其它的固定装置碰撞。（7）将备用电极吊到待接电极上方，对准电极孔后慢慢落下;旋转备用电极，使螺旋吊钩与电极一起转动下降;在两支电极端面相距10-20mm时，再次用压缩空气清理电极两个端面和接头的裸露部分；在最后完全下放电极时，不可过猛，否则因猛烈碰撞，会导致电极孔和接头的螺纹受损。（1）用力矩扳手拧备用电极，直到两支电极的端面紧密接触为止（电极和接头的正确连接夹缝小于0.05mm）。石墨在大自然中非常普遍，并且石墨烯是人类已知强度最高的物质但科学家可能仍然需要花费数年甚至几十年时间，才能找到一种将石墨转变成大片高质量石墨烯"薄膜"的方法，从而可以用它们来为人类制造各种有用的物质。据科学家称，石墨烯除了异常牢固外，还具有一系列独一无二的特性，石墨烯还是目前已知导电性能最出色的材料，这使它在微电子领域也具有巨大的应用潜力。研究人员甚至将石墨烯看作是硅的替代品，能用来生产未来的超级计算机。3、石墨电极的分类：（1）普通功率石墨电极允许使用电流密度低于17A/厘米2的石墨电极，主要用于炼钢、炼硅、炼黄磷等的普通功率电炉。（2）抗氧化涂层石墨电极表面涂覆一层抗氧化保护层（石墨电极抗氧化剂）的石墨电极。形成既能导电又耐高温氧化的保护层，降低聚兴碳素石墨电极炼钢时的电极消耗（19%-50%），延长电极的使用寿命（22%-60%），降低电极的电能消耗。这项技术的推广使用可以带来这样的经济社会效应：①石墨电极单位消耗的较少，生产成本有一定的降低。②石墨电极所耗电能较少，节约单位炼钢电消耗量，节约了生产成本、节能。③由于石墨电极换次数较少，就较少了操作工人劳动量和危险系数，提高了生产效率。④石墨电极是低消耗和低污染产品，在节能减排环保提倡的今天，具有非常重要的社会意义。（3）高功率石墨电极允许使用电流密度为18-25A/厘米2的石墨电极，主要用于炼钢的高功率电弧炉。（4）超高功率石墨电极允许使用电流密度大于25A/厘米2的石墨电极。主要用于超高功率炼钢电弧炉。4、石墨电极技术指标（国标）七墨电极技术扌歸（国标）TECHN1CAI.TARGETOFGRAPHITEELECTRODES[GOVERNMENTSTANDARD}项目Item单位普通功率电扱直径MMNPDia浸渍电极直径MMNPDis高功率电啜直径MMNPDia新品级电极直径MMNPDia超高卯电按芭MMNPDia150-500mm电诅率不大于电极EEectrodeResistivity>接头Nipple9.0as8.07.57.06.56.55.56.55.5抗折^度不小于电极E居ctrcdmBendingstrength<接头NippleMPa6.4-9813.08.013.09.814.010.D15.010.016.0弹性提量不于电极EfectiodeElasticModulus>接头NippleGPa9.314.012.014.012.016.0KO18,014.018,0休积密庚不小于电极BulkDensityNippl已g/cm31.521.681.581.6816.01.701.621.701.64170热51係裁电扱ElectrodeCTE>接头Nipplew100-6002.92.82.72.52.42.22-21.61.51.4灰倚不丈于ASH>0.5030.30.3035、电极的产品规格(Productmix)单位（Unit）:mm名义直径NominalDia.基本直径basicDia.电极直径Dia.Ofelectrode长度系列Length最大Max.最小Min.4004064094031800/21004504574604541800/2100/24005005085115051800/2100/24005505595625561800/2100/24006006106136072100/2400/27007007117147082400/2700电极和接头理化指标(P...
