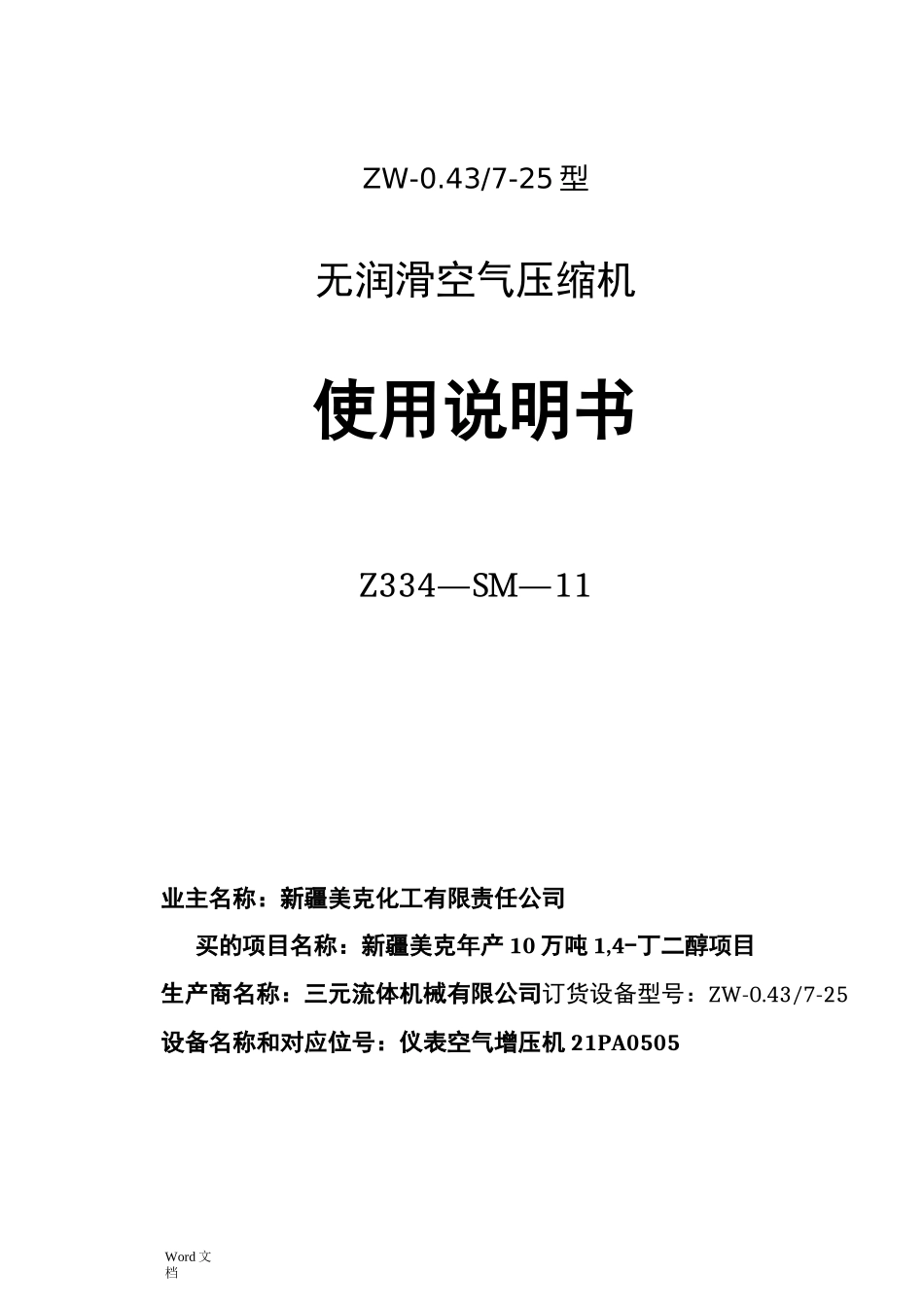

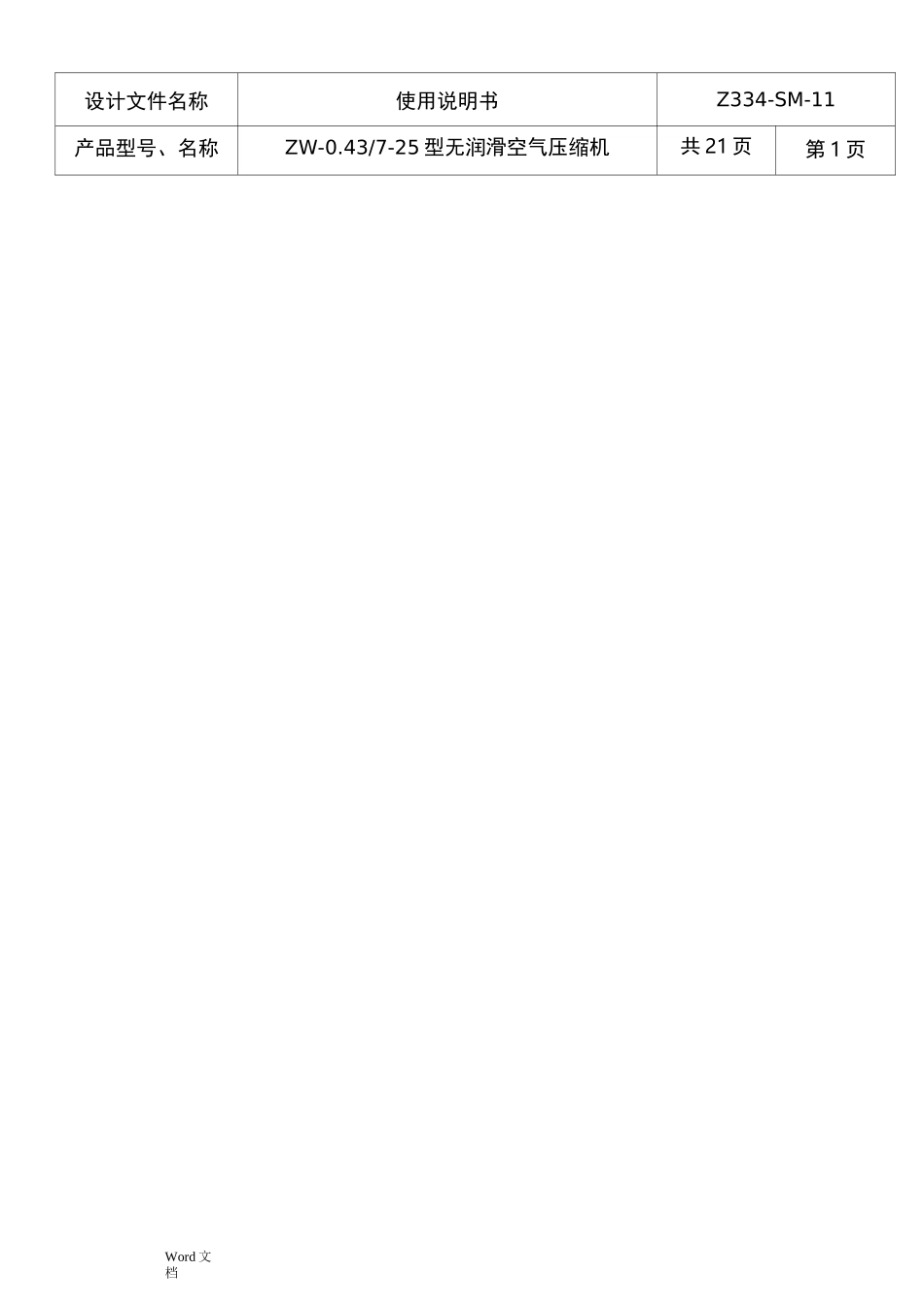

Word文档ZW-0.43/7-25型无润滑空气压缩机使用说明书Z334—SM—11业主名称：新疆美克化工有限责任公司买的项目名称：新疆美克年产10万吨1,4-丁二醇项目生产商名称：三元流体机械有限公司订货设备型号：ZW-0.43/7-25设备名称和对应位号：仪表空气增压机21PA0505Word文档Word文档设计文件名称使用说明书Z334-SM-11产品型号、名称ZW-0.43/7-25型无润滑空气压缩机共21页第1页Word文档目录第一章前言2第二章主要技术参数3第三章压缩机原理和结构4第四章压缩机安装7第五章压缩机操作7第六章压缩机维修和保养8第七章压缩机故障排除9第八章电气控制系统说明10附图—、压缩机主机结构图13二、压缩机外形尺寸图14三、压缩机基础图15四、压缩机电气原理图16五、压缩机接线端子图19Word文档六、压缩机报警联锁项目设定值表21Word文档使用说明书Z334-SM-11共21页第2页Word文档第一章前言ZW-0.43/7-25型无润滑空气压缩机为我公司精心设计和制造的产品。该产品结构紧凑、效率高、振动小、气体不含油、使用便、安全可靠，同时机组成套性好。该压缩机主要用于空气增压、输送工艺流程。本机亦可用于与空气介质性质相近的其它化工工艺流程。这份使用说明书将向您提供正确地进行机器安装、使用、保养、维修的基本法，并对机器的结构、原理作了必要的介绍。机器的安装、使用、保养、维修等应按本说明书的规定进行。对违反使用说明书的规定，不适当的操作、维修或不使用本公司的配件而造成机器损坏，我们不承担责任。如需要查询或订购配件，请告诉我们您的机器的型号以及出厂编号（这些在机器的铭牌上和出厂文件上都可以查到）。以便于我们及时向您提供正确的资料和备件。注意!检查、保养、维修机器时，必须在停机和无压力的情况下进行。拆检机器时，应使机器部的可燃气体充分散尽后可进行。如果您认为自己进行机器的维修有困难，最好委托我们来进行。机器如有改进恕不另行通知。欢迎您对我们的产品提出改进意见。Word文档使用说明书Z334-SM-11共21页第3页Word文档第二章主要技术参数项目参数型号ZW-0.43/7-25型压额定容积流量m3/min0.43进气压力MPa0.7排气压力MPa2.5进气温度CoW40排气温度CoW155缩送气温度CoW45额定轴功率KW12.9压缩机转速r/min665进气安全阀开启压力MPa0.88±0.02排气安全阀开启压力MPa2.75±0.02机冷却式水冷冷却水耗量hg/h1400润滑曲轴、连杆、十字头压力油润滑式气缸、填料无油润滑型号Y2-160L-4电功率KW15转速r/min1460动电压V380电流A30.1机防护等级IP54绝缘等级F级外形尺寸(LXWXH)2800x1300x2200机组重量kg1650Word文档使用说明书Z334-SM-11共21页第4页Word文档第三章压缩机原理和结构本压缩机主要由压缩机主机，电动机，进所缓冲罐，进气过滤器，后冷却器，排气安全阀，止回阀，后分离器，传动装置，显示仪表，自动控制系统，联接管道，公共底座，启动控制柜等所组成（见压缩机外形尺寸图）。现对其原理、结构分压缩机主机、辅机两部分分述如下：1、压缩机主机（见压缩机主机结构图）压缩机主机为立式往复活塞式。它通过曲轴、连杆等零件将回转运动转变成活塞在气缸的往复运动，并借助于进、排气阀的作用完成气体的吸入、压缩和排出。主要部件说明如下：a、机身部件机身部件是整个压缩机的主要基础部件。在机身装有曲轴、连杆部件。在其上依次装有滑道、中体、气缸、气缸盖部件。在机身的底部设有油池和油窗。机身系由高强度球墨铸铁制成，具有足够的强度和刚度。b、曲轴部件本机曲轴为单拐曲轴。在曲轴的前端装有风扇皮带轮，并用压板固定。曲轴与风扇皮带轮采用带键圆锥轴联接，传动力矩大且易于拆装。在曲轴的两端主轴颈上装有滚动轴承。曲轴上还装有机械轴封等零件。在压缩机出厂时，曲轴已留有恰当的轴向窜动间隙，当维修后重新装入时，必须按出厂合格证的数据予以装配。轴向间隙的调整可以通过调整轴承外圈端面的调整垫片厚度来进行。c、连杆、十字头部件本机连杆大头轴承采用薄壁轴瓦，小头轴承采用青铜衬套。十字头销的中心装有储油海绵，维修后重新装配时，应使其吸饱新的机油。在十字头销两端装有挡圈以防十字头销脱出。d、活塞部件活塞上装有六道活塞环和一道导向环，...
