单闭环直流调速系统的matlab计算与仿真VIP免费

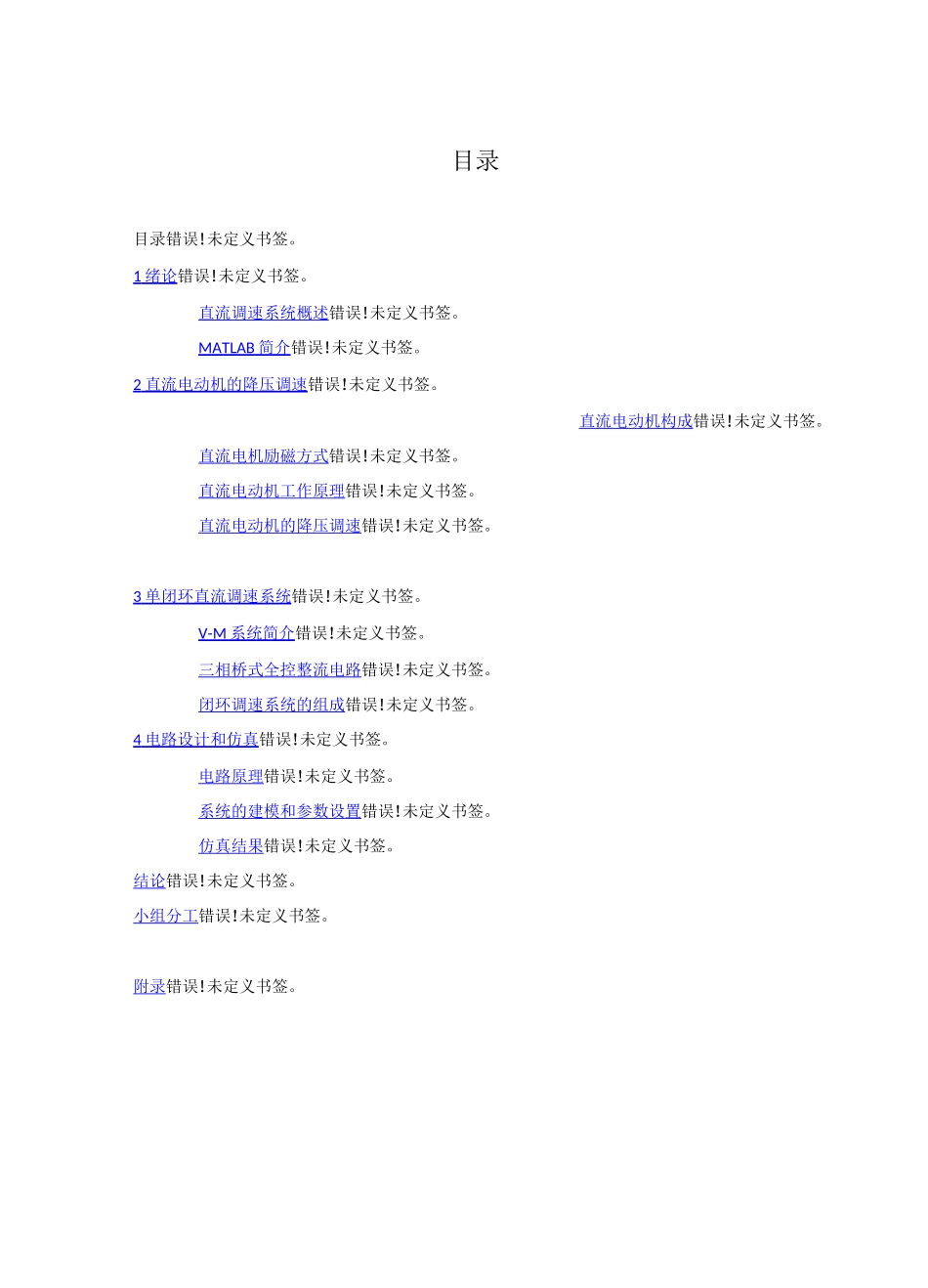

目录目录错误!未定义书签。1绪论错误!未定义书签。直流调速系统概述错误!未定义书签。MATLAB简介错误!未定义书签。2直流电动机的降压调速错误!未定义书签。直流电动机构成错误!未定义书签。直流电机励磁方式错误!未定义书签。直流电动机工作原理错误!未定义书签。直流电动机的降压调速错误!未定义书签。3单闭环直流调速系统错误!未定义书签。V-M系统简介错误!未定义书签。三相桥式全控整流电路错误!未定义书签。闭环调速系统的组成错误!未定义书签。4电路设计和仿真错误!未定义书签。电路原理错误!未定义书签。系统的建模和参数设置错误!未定义书签。仿真结果错误!未定义书签。结论错误!未定义书签。小组分工错误!未定义书签。附录错误!未定义书签。1绪论直流电动机具有良好的起、制动性能，宜于在广泛范围内平滑调速，在轧钢机、矿井卷扬机、挖掘机、海洋钻机、金属切割机床、造纸机、高层电梯等需要高性能可控电力拖动的领域中得到了广泛的使用。近年来直流调速系统发展很快，然而直流拖动控制系统毕竟在理论上和实践上都比较成熟，而且从反馈闭环控制的角度来看，它又是交流拖动控制系统的基础，所以首先应该很好的掌握直流系统。我们可以首先从单闭环转速负反馈直流调速系统来研究。由于系统需要观察较多的性能，计算参数较多，而MATLAB中的Simulink实用工具可直接构建其动态模型，省去大量的计算，通过修改动态模型可完善系统性能。直流调速系统概述从生产机械要求控制的物理量来看，电力传动自动控制系统有调速系统、位置伺服系统、张力控制系统等其他多种类型，各种系统往往是通过控制转速来实现的，因此调速系统是最基本的驱动控制系统。调速系统目前分为交流和直流调速控制系统，由于直流调速系统的调速范围广，静差率小、稳定性好并且具有良好的动态性能。因此在相当长的时期内，高性能的调速系统几乎都采用了直流调速系统。相比于交流调速系统，直流调速系统在理论上和实践上更加成熟。直流调速是现代电力拖动自动控制系统中发展较早的自动控制系统。在20世纪60年代发展起来的电力电子技术，使电能可以转换和控制，产生了现代各种高效、节能的新型电源和交直流调速装置，为工业生产，交通运输，建筑、办公、家庭自动化控制设备提供了现代化的高新技术，提高了生产效率和人们的生活质量，因此，人类社会的生产、生活发生了巨大变化。随着新型电力电子器件的研究和开发，先进控制技术的发展，电力电子和电力传动控制装置的性能也不断优化和提高，这一变化的影响将越来越大。单闭环直流电机调速系统在现代日常生活中的使用越来越广泛，其良好的调速性能、低廉的价格越来越被大众接受。单闭环直流调速系统由整流变压器、平波电抗器、晶闸管整流调速装置、电动机-发电机、闭环控制系统组成。我们可以通过调节晶闸管的控制角来调节转速，非常方便，高效。MATLAB简介在1980年前后，美国的克利夫博士在新墨西哥大学讲授线性代数课程时，发现使用其它高级语言编程非常不方便，他们构思和开发了Matlab（MATrixLABoratory,即矩阵实验室），它是集命令翻译，科学计算于一身的一套交互式软件系统，经过在该大学进行了几年的试用之后，于1984年推出了该软件的正式版本，它使的矩阵的运算变得异常容易。MATLABSGI是由美国MathWorks公司开发的大型软件。在MATLAB软件中，包括了两个主要部分：数学计算和工程仿真。其数学计算部分提供了强大的矩阵处理和绘图功能。1998年，MATLAB增加了电力系统模块库，该模块库以Simulink为运行环境，是建立在Simulink标准模块和M语言基础上的一个附加模型库，它提供为电力系统仿真分析专用的各种线性和非线性元件和模块。尤其是在之后的版本中，SimPowerSystems的元件库进行了扩种，用户可以在库中找到例如IGBT、MOSFET、GTO等几乎所有常用的新型电力电子器件模型，给使用带来极大的方便。可视化图形仿真功能实在SIMULINK环境下进行的。进入MATLAB系统后打开浏览窗口到模块库，用鼠标左键双击其中的SimPowerSystems即可弹出电力系统工具箱模块库。它主要包含以下几类：电源库、元件库、机组模型、电力电子元件库、测量元件、连接元件、其他元件、电力图...
