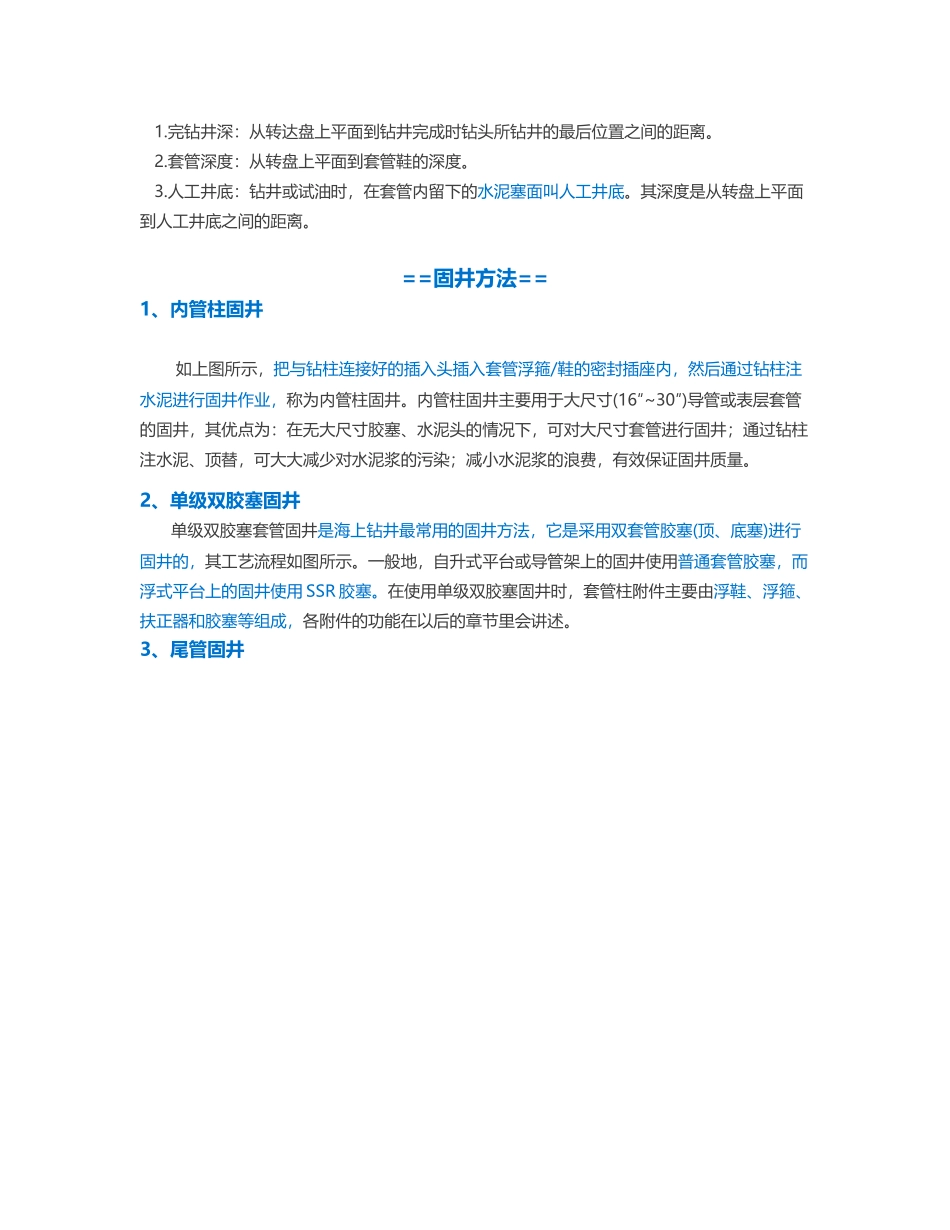

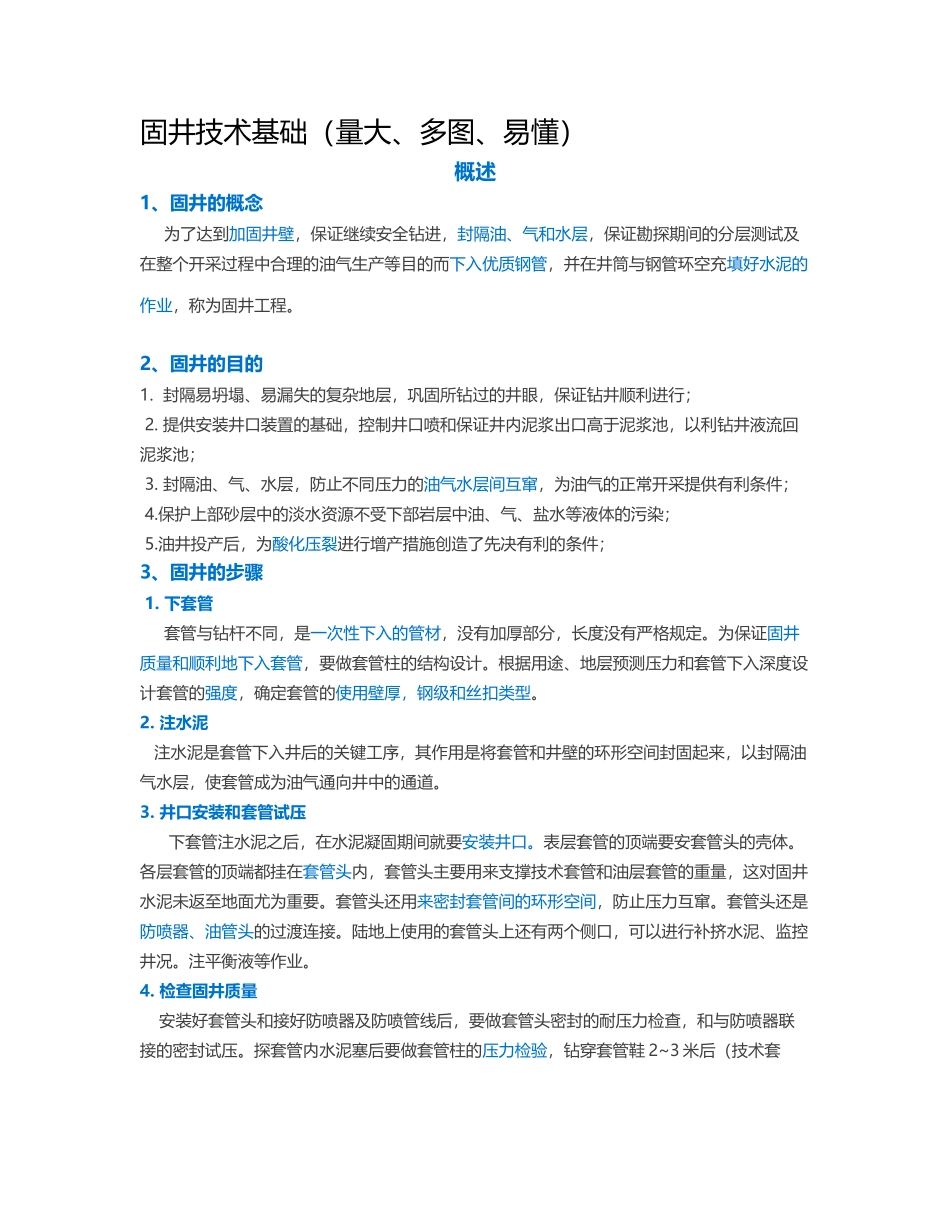

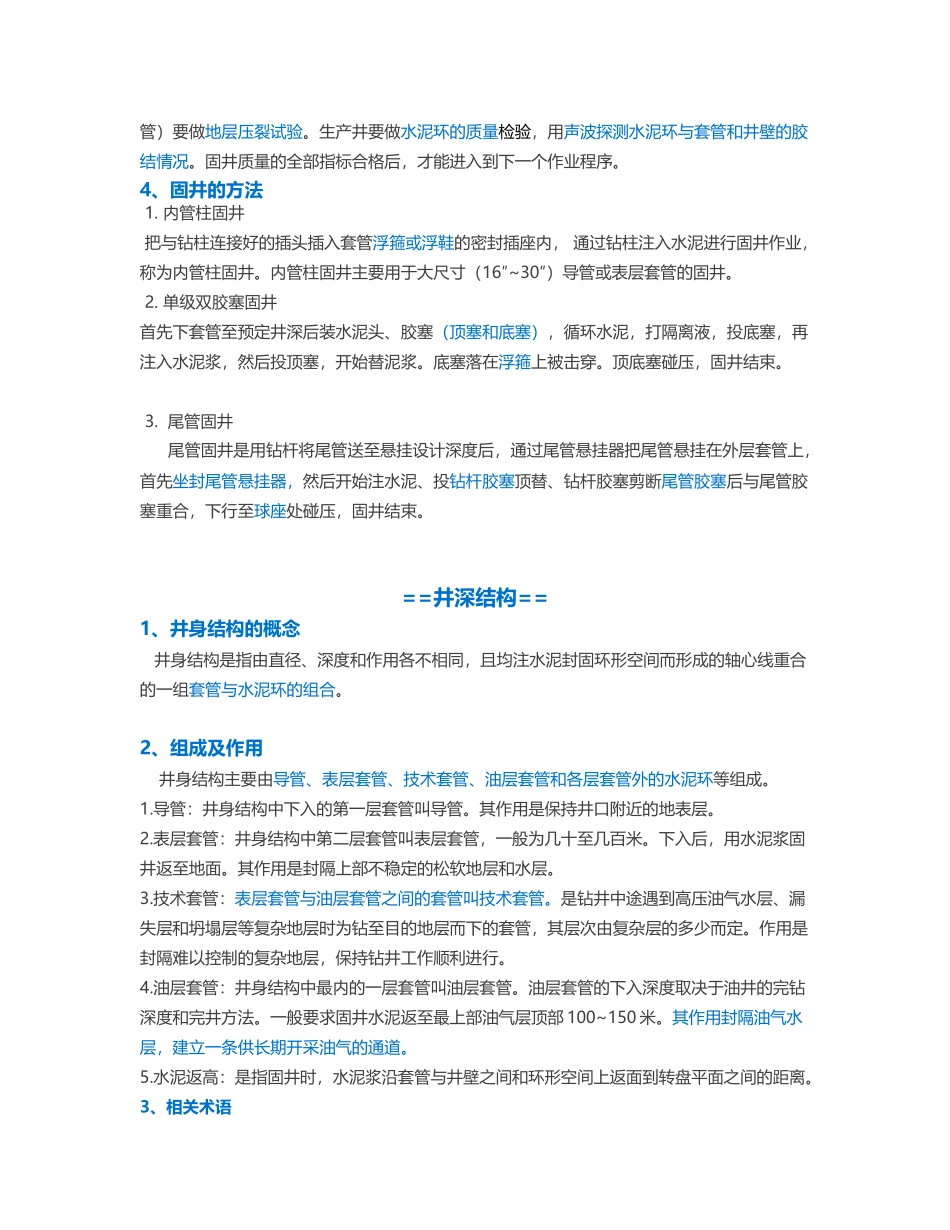

固井技术基础（量大、多图、易懂）概述1、固井的概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的分层测试及在整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒与钢管环空充填好水泥的作业，称为固井工程。2、固井的目的1.封隔易坍塌、易漏失的复杂地层，巩固所钻过的井眼，保证钻井顺利进行；2.提供安装井口装置的基础，控制井口喷和保证井内泥浆出口高于泥浆池，以利钻井液流回泥浆池；3.封隔油、气、水层，防止不同压力的油气水层间互窜，为油气的正常开采提供有利条件；4.保护上部砂层中的淡水资源不受下部岩层中油、气、盐水等液体的污染；5.油井投产后，为酸化压裂进行增产措施创造了先决有利的条件；3、固井的步骤1.下套管套管与钻杆不同，是一次性下入的管材，没有加厚部分，长度没有严格规定。为保证固井质量和顺利地下入套管，要做套管柱的结构设计。根据用途、地层预测压力和套管下入深度设计套管的强度，确定套管的使用壁厚，钢级和丝扣类型。2.注水泥注水泥是套管下入井后的关键工序，其作用是将套管和井壁的环形空间封固起来，以封隔油气水层，使套管成为油气通向井中的通道。3.井口安装和套管试压下套管注水泥之后，在水泥凝固期间就要安装井口。表层套管的顶端要安套管头的壳体。各层套管的顶端都挂在套管头内，套管头主要用来支撑技术套管和油层套管的重量，这对固井水泥未返至地面尤为重要。套管头还用来密封套管间的环形空间，防止压力互窜。套管头还是防喷器、油管头的过渡连接。陆地上使用的套管头上还有两个侧口，可以进行补挤水泥、监控井况。注平衡液等作业。4.检查固井质量安装好套管头和接好防喷器及防喷管线后，要做套管头密封的耐压力检查，和与防喷器联接的密封试压。探套管内水泥塞后要做套管柱的压力检验，钻穿套管鞋2~3米后（技术套管）要做地层压裂试验。生产井要做水泥环的质量检验，用声波探测水泥环与套管和井壁的胶结情况。固井质量的全部指标合格后，才能进入到下一个作业程序。4、固井的方法1.内管柱固井把与钻柱连接好的插头插入套管浮箍或浮鞋的密封插座内，通过钻柱注入水泥进行固井作业，称为内管柱固井。内管柱固井主要用于大尺寸（16″~30″）导管或表层套管的固井。2.单级双胶塞固井首先下套管至预定井深后装水泥头、胶塞（顶塞和底塞），循环水泥，打隔离液，投底塞，再注入水泥浆，然后投顶塞，开始替泥浆。底塞落在浮箍上被击穿。顶底塞碰压，固井结束。3.尾管固井尾管固井是用钻杆将尾管送至悬挂设计深度后，通过尾管悬挂器把尾管悬挂在外层套管上，首先坐封尾管悬挂器，然后开始注水泥、投钻杆胶塞顶替、钻杆胶塞剪断尾管胶塞后与尾管胶塞重合，下行至球座处碰压，固井结束。==井深结构==1、井身结构的概念井身结构是指由直径、深度和作用各不相同，且均注水泥封固环形空间而形成的轴心线重合的一组套管与水泥环的组合。2、组成及作用井身结构主要由导管、表层套管、技术套管、油层套管和各层套管外的水泥环等组成。1.导管：井身结构中下入的第一层套管叫导管。其作用是保持井口附近的地表层。2.表层套管：井身结构中第二层套管叫表层套管，一般为几十至几百米。下入后，用水泥浆固井返至地面。其作用是封隔上部不稳定的松软地层和水层。3.技术套管：表层套管与油层套管之间的套管叫技术套管。是钻井中途遇到高压油气水层、漏失层和坍塌层等复杂地层时为钻至目的地层而下的套管，其层次由复杂层的多少而定。作用是封隔难以控制的复杂地层，保持钻井工作顺利进行。4.油层套管：井身结构中最内的一层套管叫油层套管。油层套管的下入深度取决于油井的完钻深度和完井方法。一般要求固井水泥返至最上部油气层顶部100~150米。其作用封隔油气水层，建立一条供长期开采油气的通道。5.水泥返高：是指固井时，水泥浆沿套管与井壁之间和环形空间上返面到转盘平面之间的距离。3、相关术语1.完钻井深：从转达盘上平面到钻井完成时钻头所钻井的最后位置之间的距离。2.套管深度：从转盘上平面到套管鞋的深度。3.人工井底：钻井或试油时，在套管内留下的水泥塞面叫人工井底。其深度是从转盘上平面到人工...
