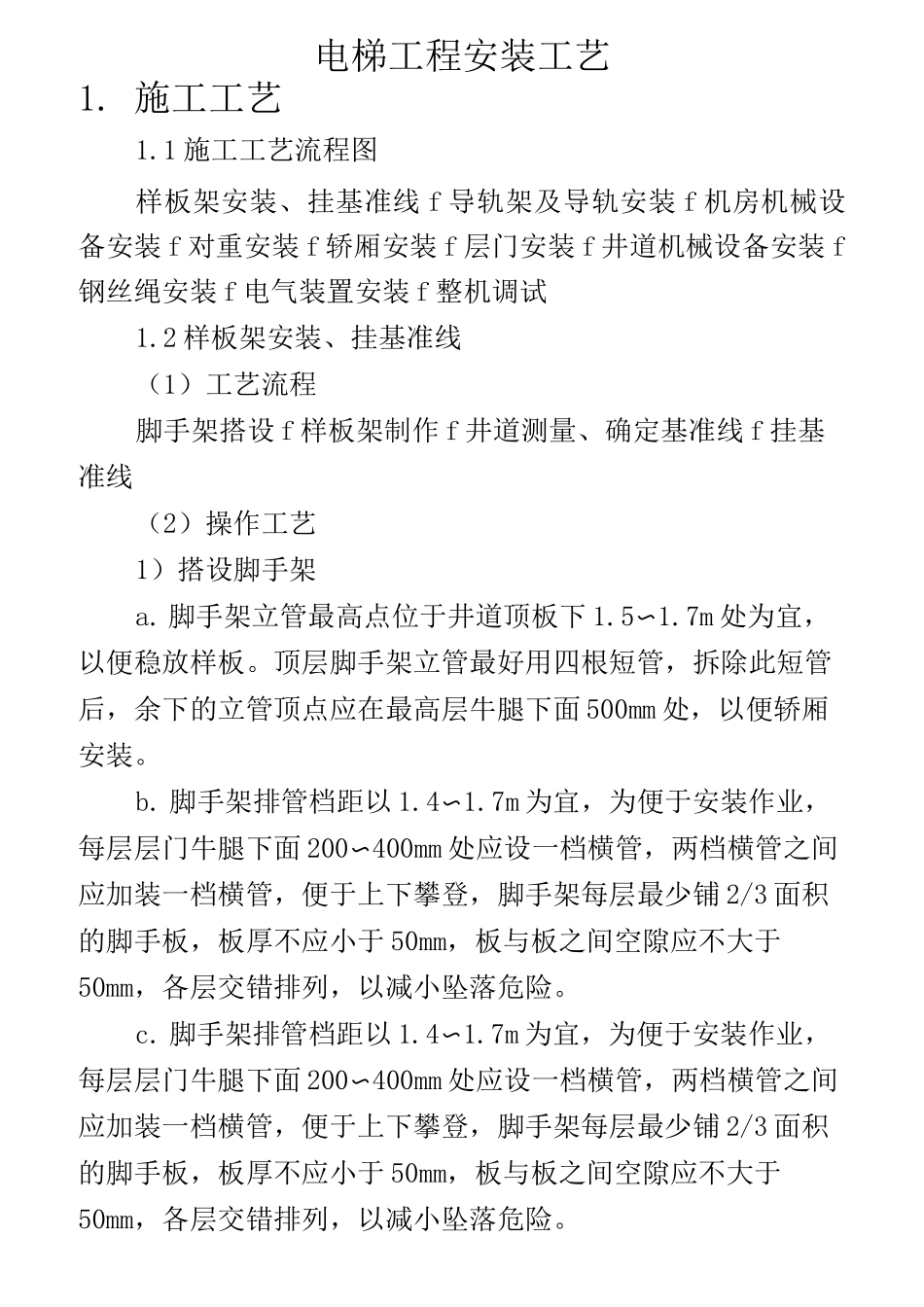

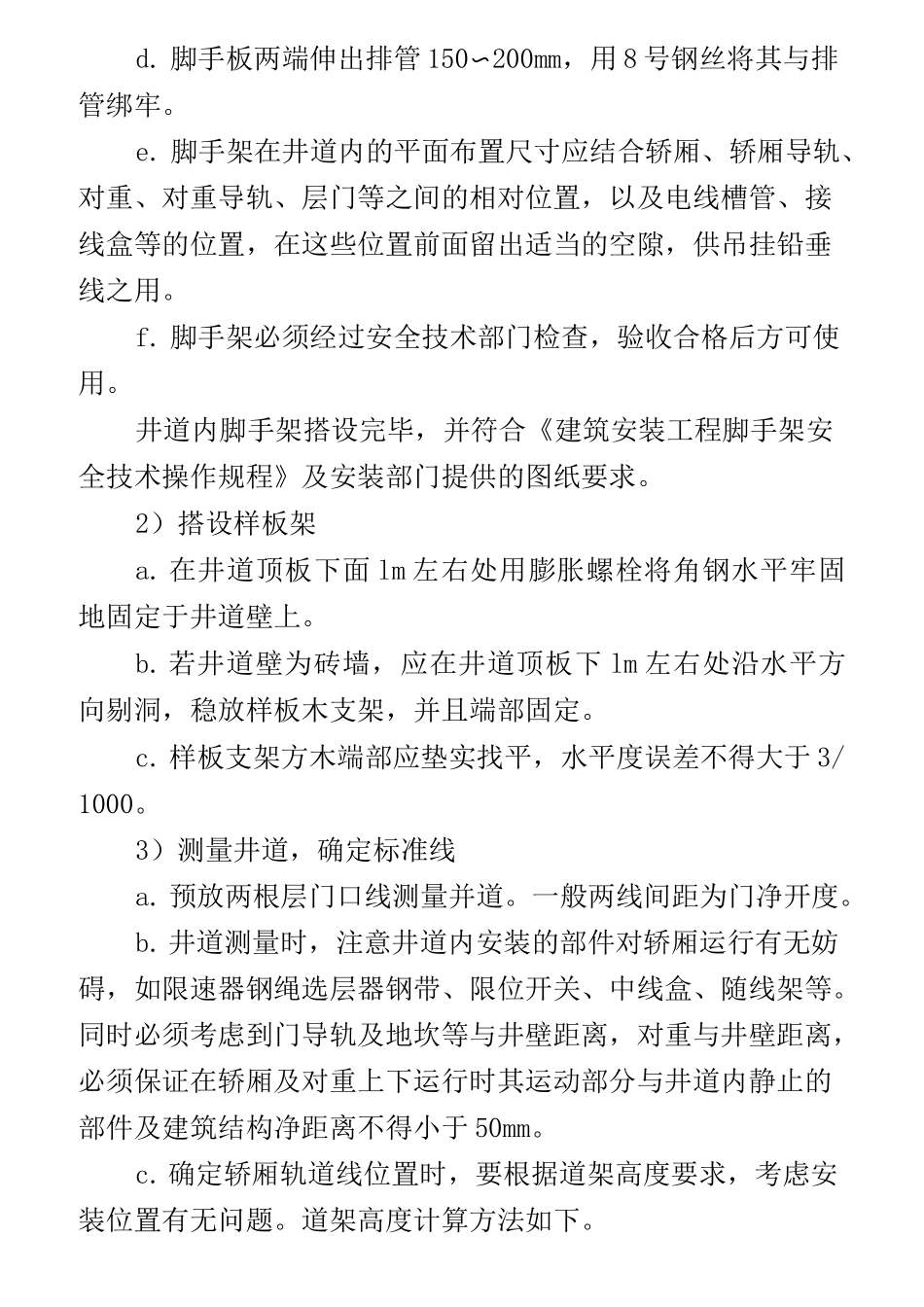

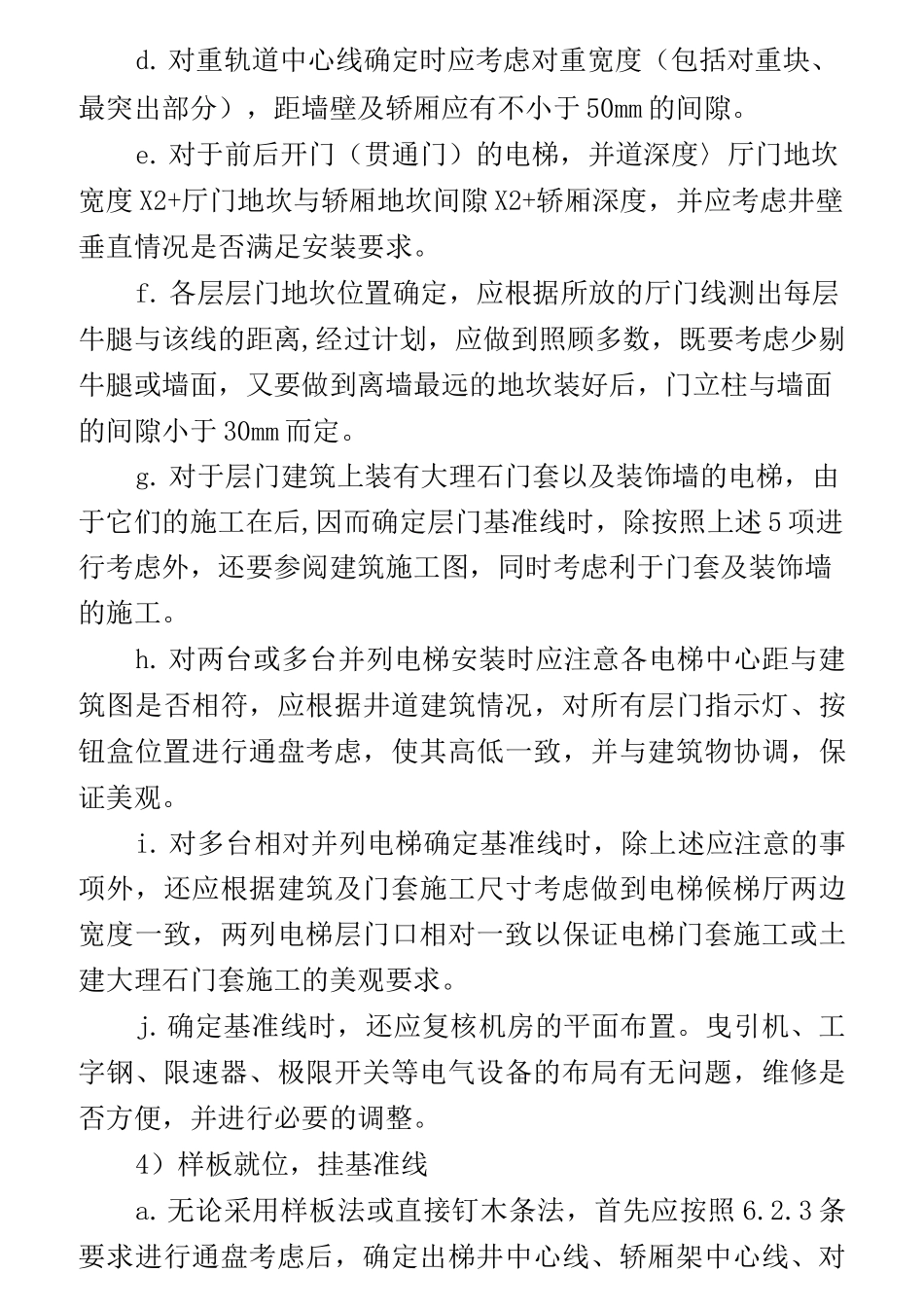

电梯工程安装工艺1.施工工艺1.1施工工艺流程图样板架安装、挂基准线f导轨架及导轨安装f机房机械设备安装f对重安装f轿厢安装f层门安装f井道机械设备安装f钢丝绳安装f电气装置安装f整机调试1.2样板架安装、挂基准线（1）工艺流程脚手架搭设f样板架制作f井道测量、确定基准线f挂基准线（2）操作工艺1）搭设脚手架a.脚手架立管最高点位于井道顶板下1.5〜1.7m处为宜，以便稳放样板。顶层脚手架立管最好用四根短管，拆除此短管后，余下的立管顶点应在最高层牛腿下面500mm处，以便轿厢安装。b.脚手架排管档距以1.4〜1.7m为宜，为便于安装作业，每层层门牛腿下面200〜400mm处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺2/3面积的脚手板，板厚不应小于50mm，板与板之间空隙应不大于50mm，各层交错排列，以减小坠落危险。c.脚手架排管档距以1.4〜1.7m为宜，为便于安装作业，每层层门牛腿下面200〜400mm处应设一档横管，两档横管之间应加装一档横管，便于上下攀登，脚手架每层最少铺2/3面积的脚手板，板厚不应小于50mm，板与板之间空隙应不大于50mm，各层交错排列，以减小坠落危险。d.脚手板两端伸出排管150〜200mm，用8号钢丝将其与排管绑牢。e.脚手架在井道内的平面布置尺寸应结合轿厢、轿厢导轨、对重、对重导轨、层门等之间的相对位置，以及电线槽管、接线盒等的位置，在这些位置前面留出适当的空隙，供吊挂铅垂线之用。f.脚手架必须经过安全技术部门检查，验收合格后方可使用。井道内脚手架搭设完毕，并符合《建筑安装工程脚手架安全技术操作规程》及安装部门提供的图纸要求。2）搭设样板架a.在井道顶板下面lm左右处用膨胀螺栓将角钢水平牢固地固定于井道壁上。b.若井道壁为砖墙，应在井道顶板下lm左右处沿水平方向剔洞，稳放样板木支架，并且端部固定。c.样板支架方木端部应垫实找平，水平度误差不得大于3/1000。3）测量井道，确定标准线a.预放两根层门口线测量并道。一般两线间距为门净开度。b.井道测量时，注意井道内安装的部件对轿厢运行有无妨碍，如限速器钢绳选层器钢带、限位开关、中线盒、随线架等。同时必须考虑到门导轨及地坎等与井壁距离，对重与井壁距离，必须保证在轿厢及对重上下运行时其运动部分与井道内静止的部件及建筑结构净距离不得小于50mm。c.确定轿厢轨道线位置时，要根据道架高度要求，考虑安装位置有无问题。道架高度计算方法如下。d.对重轨道中心线确定时应考虑对重宽度（包括对重块、最突出部分），距墙壁及轿厢应有不小于50mm的间隙。e.对于前后开门（贯通门）的电梯，并道深度〉厅门地坎宽度X2+厅门地坎与轿厢地坎间隙X2+轿厢深度，并应考虑井壁垂直情况是否满足安装要求。f.各层层门地坎位置确定，应根据所放的厅门线测出每层牛腿与该线的距离,经过计划，应做到照顾多数，既要考虑少剔牛腿或墙面，又要做到离墙最远的地坎装好后，门立柱与墙面的间隙小于30mm而定。g.对于层门建筑上装有大理石门套以及装饰墙的电梯，由于它们的施工在后,因而确定层门基准线时，除按照上述5项进行考虑外，还要参阅建筑施工图，同时考虑利于门套及装饰墙的施工。h.对两台或多台并列电梯安装时应注意各电梯中心距与建筑图是否相符，应根据井道建筑情况，对所有层门指示灯、按钮盒位置进行通盘考虑，使其高低一致，并与建筑物协调，保证美观。i.对多台相对并列电梯确定基准线时，除上述应注意的事项外，还应根据建筑及门套施工尺寸考虑做到电梯候梯厅两边宽度一致，两列电梯层门口相对一致以保证电梯门套施工或土建大理石门套施工的美观要求。j.确定基准线时，还应复核机房的平面布置。曳引机、工字钢、限速器、极限开关等电气设备的布局有无问题，维修是否方便，并进行必要的调整。4）样板就位，挂基准线a.无论采用样板法或直接钉木条法，首先应按照6.2.3条要求进行通盘考虑后，确定出梯井中心线、轿厢架中心线、对重中心线，进而确定出各基准垂线的放线点，划线时使用细铅笔，核对无误后，再复核各对角线尺寸是否相等，偏差不应大于0.3mm。样板的水平度在全平面内不得大于3mm。为了便于安装时观测，在样板架上需用文字注明轿厢中心线、层门和...
