国标电线平方数和直径一览表VIP免费

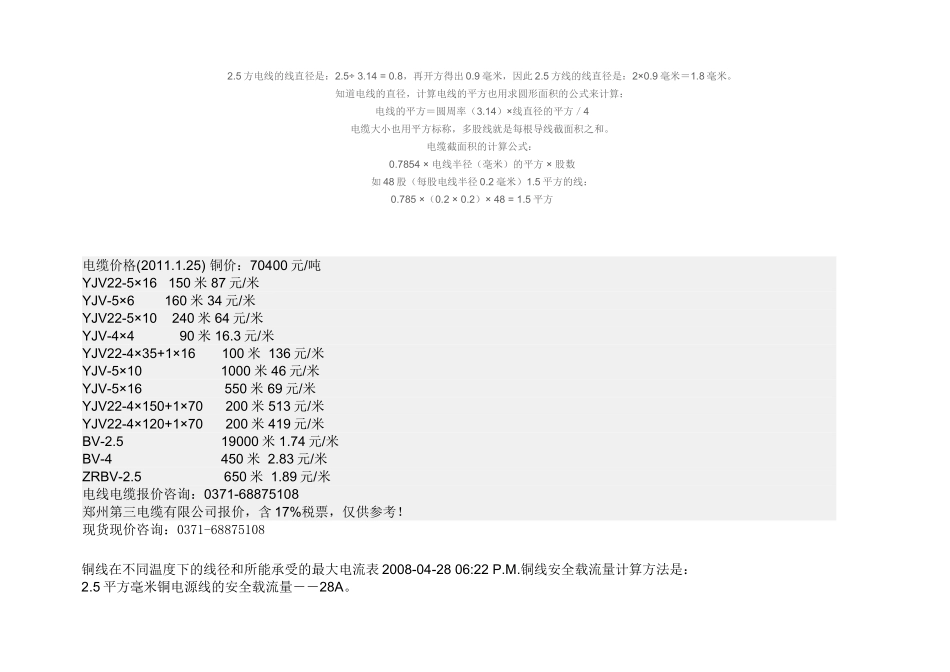

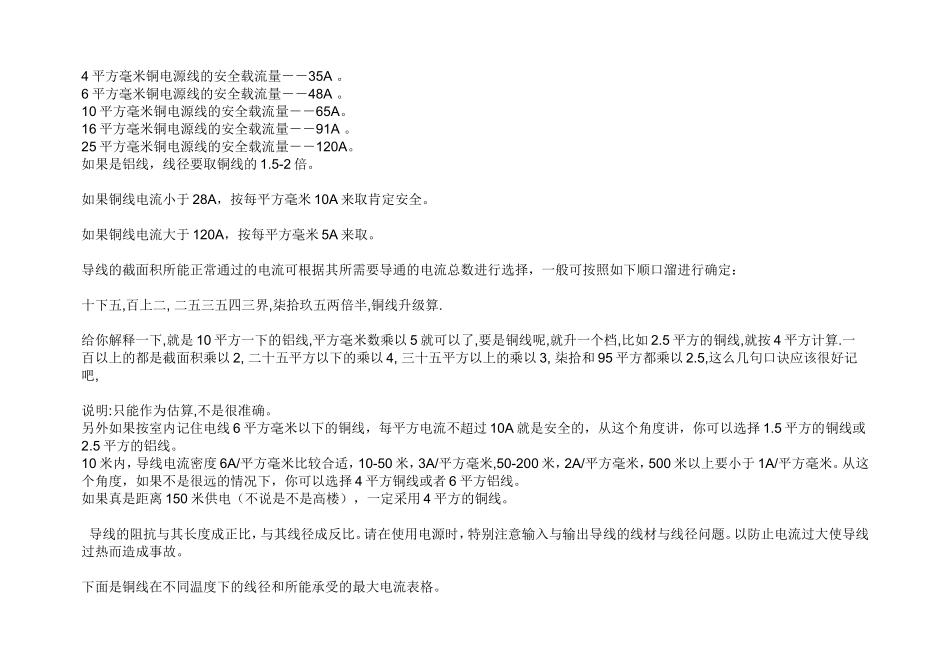

国标电线平方数和直径一览表电工资料2010-07-0909:18:08阅读769评论0字号：大中小订阅电线（平方毫米）导体直径（毫米）25℃铜线载流量1.51.3818A2.51.7826A42.2538A62.7644A101.33×768A161.70×780A252.10×7109A352.50×7125A501.78×19163A702.10×19202A952.50×19243A注：以上导体直径指BV塑铜线及BLV塑铝线换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14=0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。电缆截面积的计算公式：0.7854×电线半径（毫米）的平方×股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785×（0.2×0.2）×48=1.5平方电缆价格(2011.1.25)铜价：70400元/吨YJV22-5×16150米87元/米YJV-5×6160米34元/米YJV22-5×10240米64元/米YJV-4×490米16.3元/米YJV22-4×35+1×16100米136元/米YJV-5×101000米46元/米YJV-5×16550米69元/米YJV22-4×150+1×70200米513元/米YJV22-4×120+1×70200米419元/米BV-2.519000米1.74元/米BV-4450米2.83元/米ZRBV-2.5650米1.89元/米电线电缆报价咨询：0371-68875108郑州第三电缆有限公司报价，含17%税票，仅供参考！现货现价咨询：0371-68875108铜线在不同温度下的线径和所能承受的最大电流表2008-04-2806:22P.M.铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。4平方毫米铜电源线的安全载流量－－35A。6平方毫米铜电源线的安全载流量－－48A。10平方毫米铜电源线的安全载流量－－65A。16平方毫米铜电源线的安全载流量－－91A。25平方毫米铜电源线的安全载流量－－120A。如果是铝线，线径要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。线径（大约值）（mm2）铜线温度（摄氏度）60758590电流（A）2．5202025254．0252530306．0303540408．040505555145565707522708595953085100100110389511512513050110130145150601251501651707014517519019580165200215225100195230250260导线线径一般按如下公式计算：铜线：S=IL/54.4*U`铝线：S=IL/34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm2)11．52．54610162535507095120载流是截面倍数9876543．532．5载流量...
