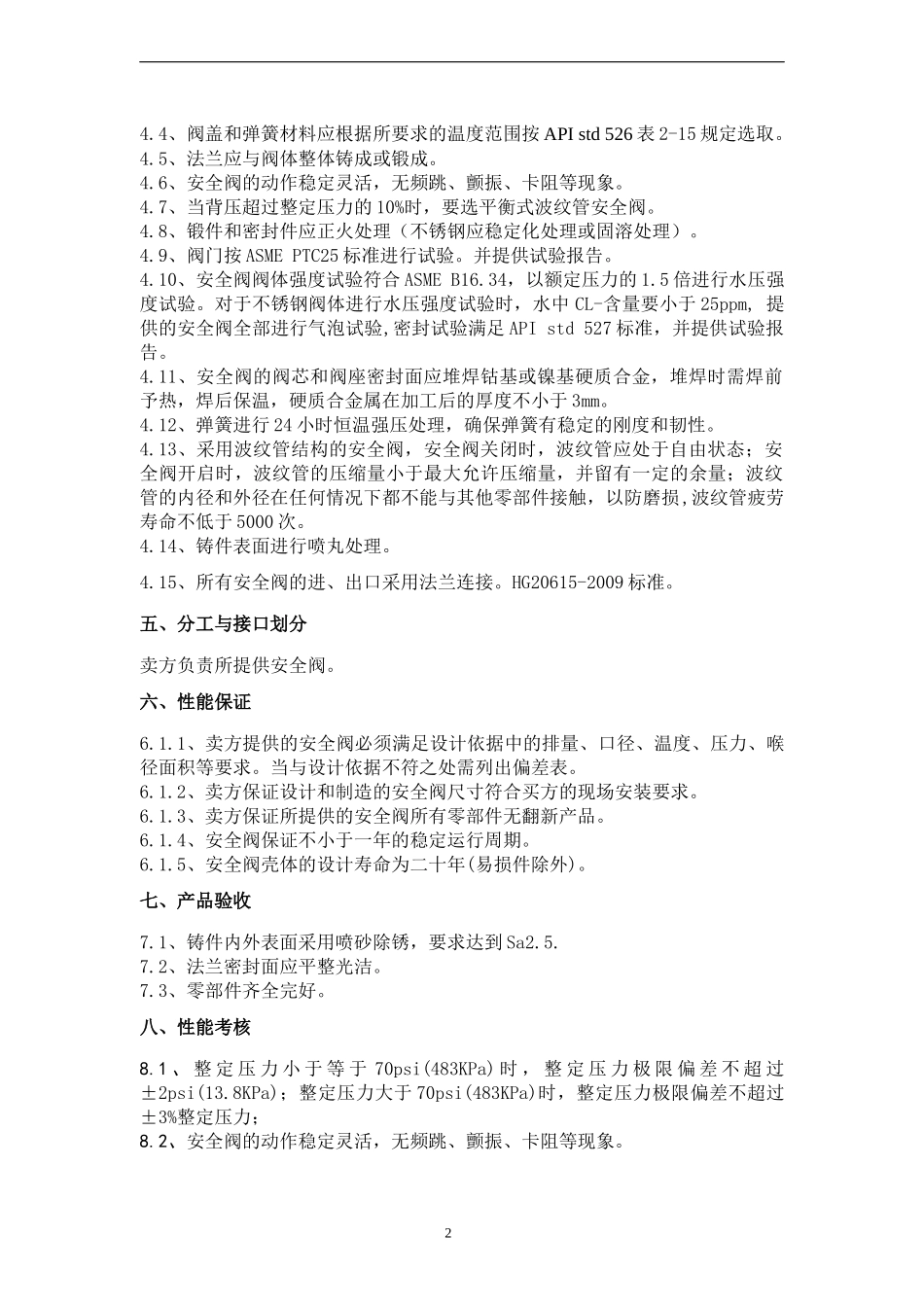

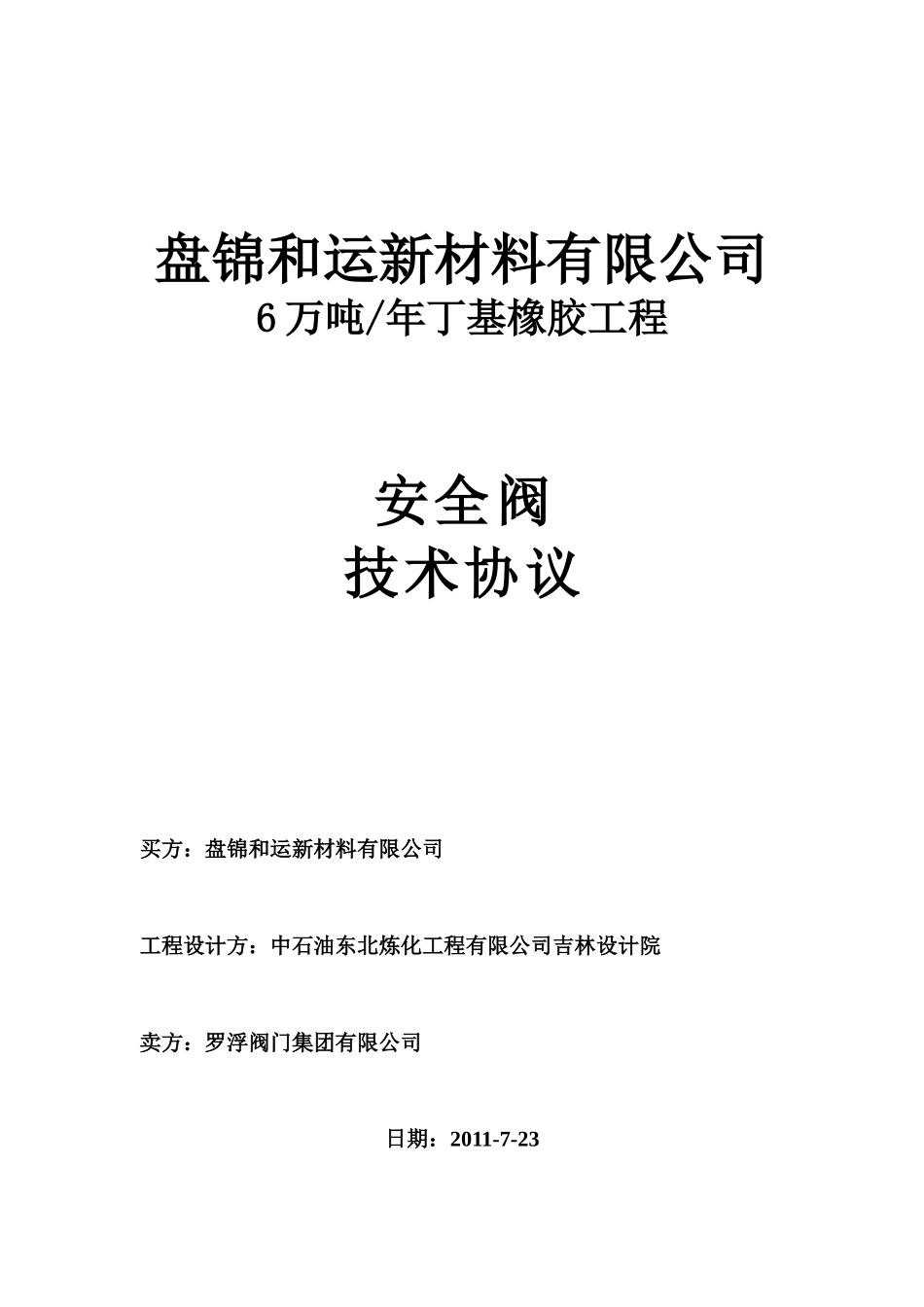

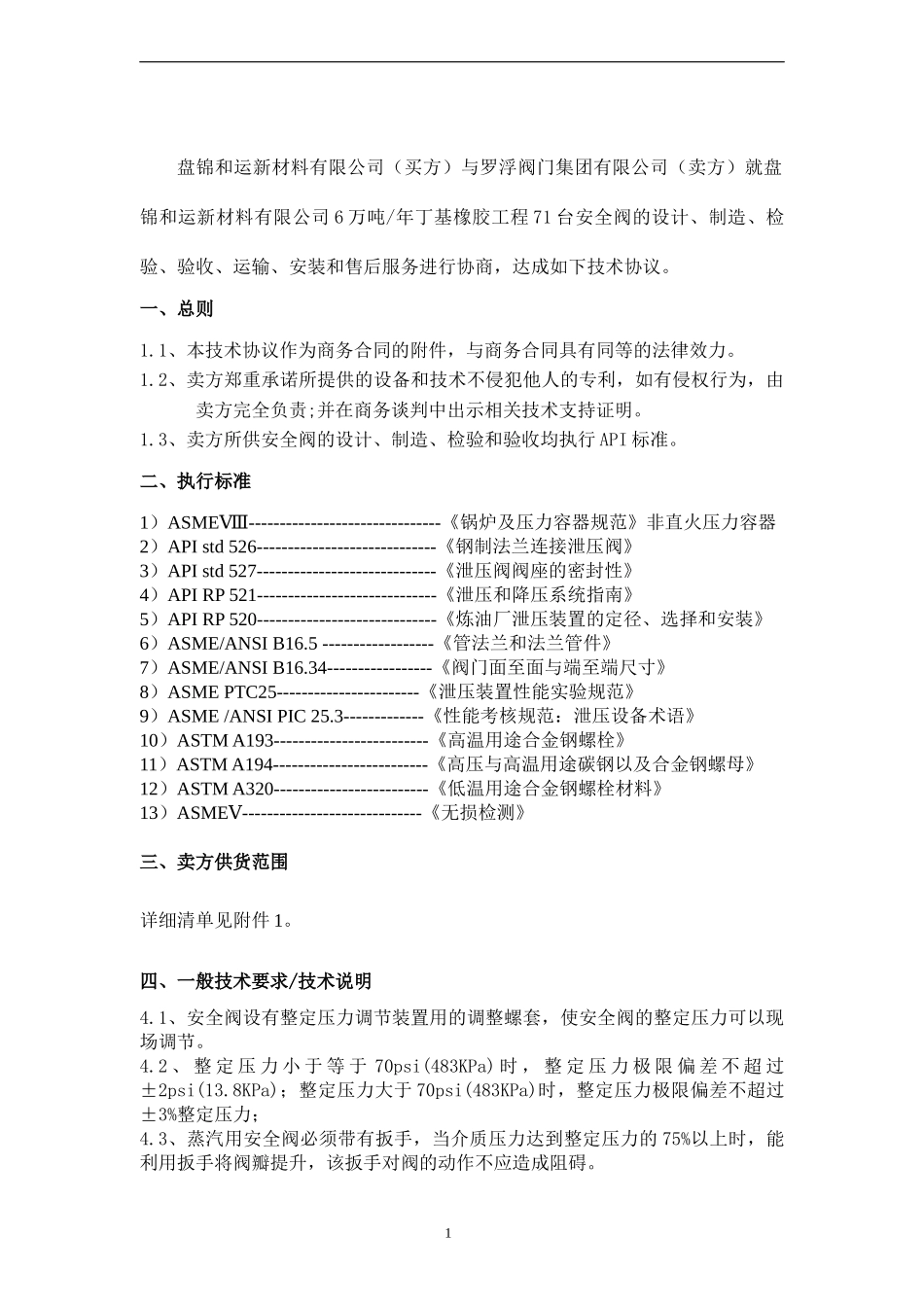

盘锦和运新材料有限公司6万吨/年丁基橡胶工程安全阀技术协议买方：盘锦和运新材料有限公司工程设计方：中石油东北炼化工程有限公司吉林设计院卖方：罗浮阀门集团有限公司日期：2011-7-23盘锦和运新材料有限公司（买方）与罗浮阀门集团有限公司（卖方）就盘锦和运新材料有限公司6万吨/年丁基橡胶工程71台安全阀的设计、制造、检验、验收、运输、安装和售后服务进行协商，达成如下技术协议。一、总则1.1、本技术协议作为商务合同的附件，与商务合同具有同等的法律效力。1.2、卖方郑重承诺所提供的设备和技术不侵犯他人的专利，如有侵权行为，由卖方完全负责;并在商务谈判中出示相关技术支持证明。1.3、卖方所供安全阀的设计、制造、检验和验收均执行API标准。二、执行标准1）ASME-------------------------------Ⅷ《锅炉及压力容器规范》非直火压力容器2）APIstd526-----------------------------《钢制法兰连接泄压阀》3）APIstd527-----------------------------《泄压阀阀座的密封性》4）APIRP521-----------------------------《泄压和降压系统指南》5）APIRP520-----------------------------《炼油厂泄压装置的定径、选择和安装》6）ASME/ANSIB16.5------------------《管法兰和法兰管件》7）ASME/ANSIB16.34-----------------《阀门面至面与端至端尺寸》8）ASMEPTC25-----------------------《泄压装置性能实验规范》9）ASME/ANSIPIC25.3-------------《性能考核规范：泄压设备术语》10）ASTMA193-------------------------《高温用途合金钢螺栓》11）ASTMA194-------------------------《高压与高温用途碳钢以及合金钢螺母》12）ASTMA320-------------------------《低温用途合金钢螺栓材料》13）ASME-----------------------------Ⅴ《无损检测》三、卖方供货范围详细清单见附件1。四、一般技术要求/技术说明4.1、安全阀设有整定压力调节装置用的调整螺套，使安全阀的整定压力可以现场调节。4.2、整定压力小于等于70psi(483KPa)时，整定压力极限偏差不超过±2psi(13.8KPa)；整定压力大于70psi(483KPa)时，整定压力极限偏差不超过±3%整定压力；4.3、蒸汽用安全阀必须带有扳手，当介质压力达到整定压力的75%以上时，能利用扳手将阀瓣提升，该扳手对阀的动作不应造成阻碍。14.4、阀盖和弹簧材料应根据所要求的温度范围按APIstd526表2-15规定选取。4.5、法兰应与阀体整体铸成或锻成。4.6、安全阀的动作稳定灵活，无频跳、颤振、卡阻等现象。4.7、当背压超过整定压力的10%时，要选平衡式波纹管安全阀。4.8、锻件和密封件应正火处理（不锈钢应稳定化处理或固溶处理）。4.9、阀门按ASMEPTC25标准进行试验。并提供试验报告。4.10、安全阀阀体强度试验符合ASMEB16.34，以额定压力的1.5倍进行水压强度试验。对于不锈钢阀体进行水压强度试验时，水中CL-含量要小于25ppm,提供的安全阀全部进行气泡试验,密封试验满足APIstd527标准，并提供试验报告。4.11、安全阀的阀芯和阀座密封面应堆焊钴基或镍基硬质合金，堆焊时需焊前予热，焊后保温，硬质合金属在加工后的厚度不小于3mm。4.12、弹簧进行24小时恒温强压处理，确保弹簧有稳定的刚度和韧性。4.13、采用波纹管结构的安全阀，安全阀关闭时，波纹管应处于自由状态；安全阀开启时，波纹管的压缩量小于最大允许压缩量，并留有一定的余量；波纹管的内径和外径在任何情况下都不能与其他零部件接触，以防磨损,波纹管疲劳寿命不低于5000次。4.14、铸件表面进行喷丸处理。4.15、所有安全阀的进、出口采用法兰连接。HG20615-2009标准。五、分工与接口划分卖方负责所提供安全阀。六、性能保证6.1.1、卖方提供的安全阀必须满足设计依据中的排量、口径、温度、压力、喉径面积等要求。当与设计依据不符之处需列出偏差表。6.1.2、卖方保证设计和制造的安全阀尺寸符合买方的现场安装要求。6.1.3、卖方保证所提供的安全阀所有零部件无翻新产品。6.1.4、安全阀保证不小于一年的稳定运行周期。6.1.5、安全阀壳体的设计寿命为二十年(易损件除外)。七、产品验收7.1、铸件内外表面采用喷砂除锈，要求达到Sa2.5.7.2、法兰密封面应平整光洁。7.3、零部件齐全完...
