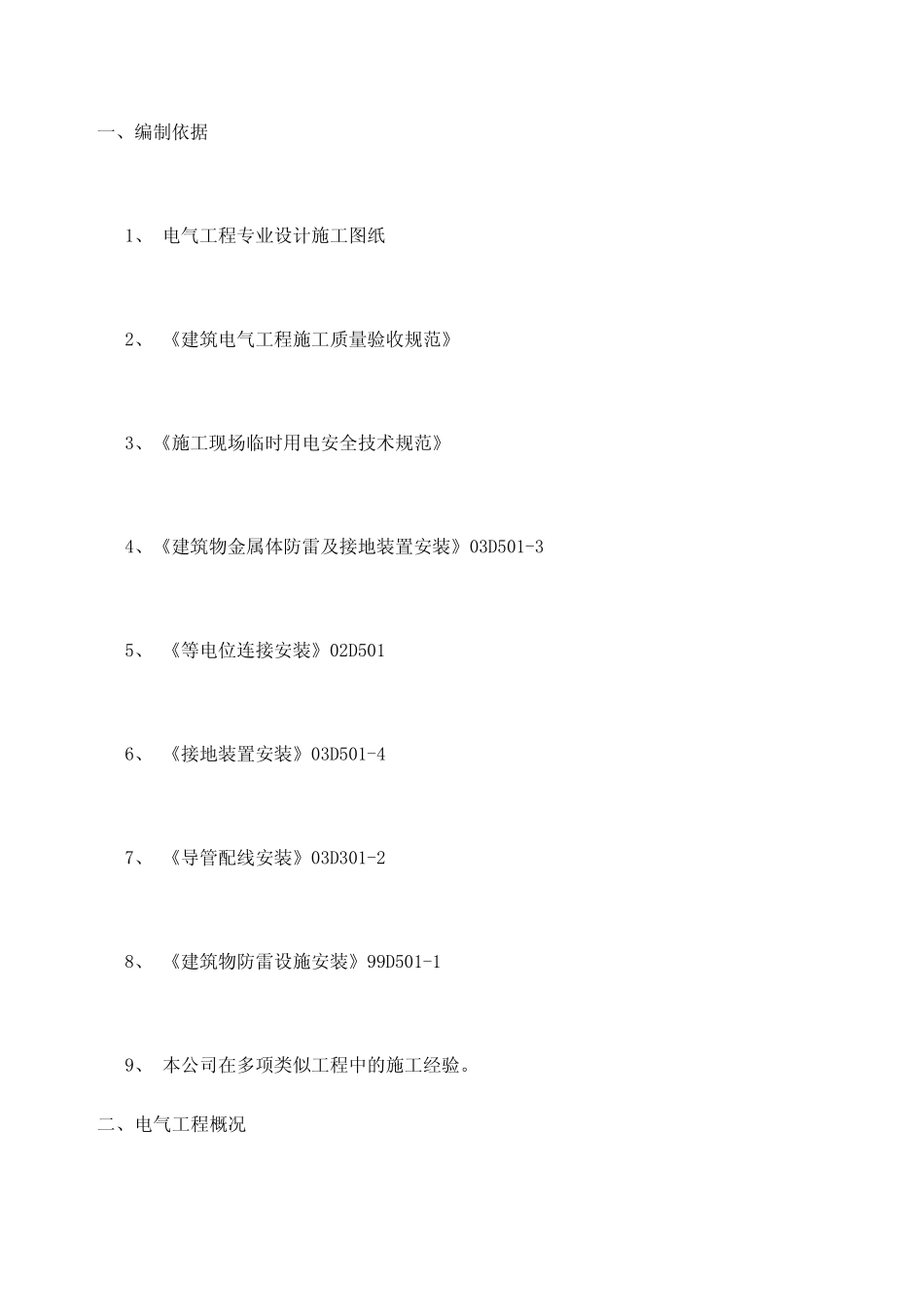

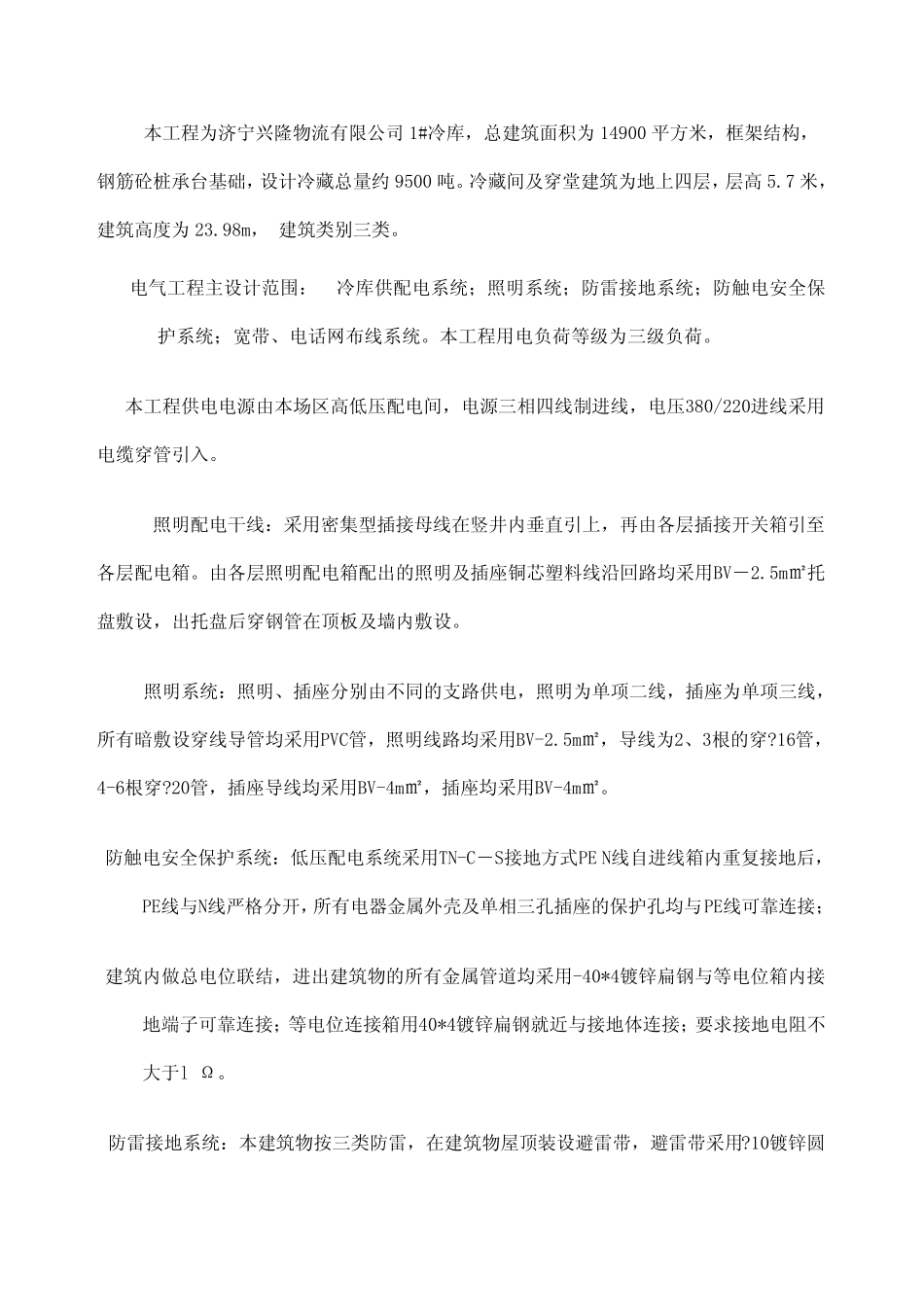

1#冷库电气工程施工方案一、编制依据1、电气工程专业设计施工图纸2、《建筑电气工程施工质量验收规范》3、《施工现场临时用电安全技术规范》4、《建筑物金属体防雷及接地装置安装》03D501-35、《等电位连接安装》02D5016、《接地装置安装》03D501-47、《导管配线安装》03D301-28、《建筑物防雷设施安装》99D501-19、本公司在多项类似工程中的施工经验。二、电气工程概况本工程为济宁兴隆物流有限公司1#冷库，总建筑面积为14900平方米，框架结构，钢筋砼桩承台基础，设计冷藏总量约9500吨。冷藏间及穿堂建筑为地上四层，层高5.7米，建筑高度为23.98m，建筑类别三类。电气工程主设计范围：冷库供配电系统；照明系统；防雷接地系统；防触电安全保护系统；宽带、电话网布线系统。本工程用电负荷等级为三级负荷。本工程供电电源由本场区高低压配电间，电源三相四线制进线，电压380/220进线采用电缆穿管引入。照明配电干线：采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV－2.5m㎡托盘敷设，出托盘后穿钢管在顶板及墙内敷设。照明系统：照明、插座分别由不同的支路供电，照明为单项二线，插座为单项三线，所有暗敷设穿线导管均采用PVC管，照明线路均采用BV-2.5m㎡，导线为2、3根的穿?16管，4-6根穿?20管，插座导线均采用BV-4m㎡，插座均采用BV-4m㎡。防触电安全保护系统：低压配电系统采用TN-C－S接地方式PEN线自进线箱内重复接地后，PE线与N线严格分开，所有电器金属外壳及单相三孔插座的保护孔均与PE线可靠连接；建筑内做总电位联结，进出建筑物的所有金属管道均采用-40*4镀锌扁钢与等电位箱内接地端子可靠连接；等电位连接箱用40*4镀锌扁钢就近与接地体连接；要求接地电阻不大于lΩ。防雷接地系统：本建筑物按三类防雷，在建筑物屋顶装设避雷带，避雷带采用?10镀锌圆钢，在屋面组成不大于20m*20m网格；利用结构柱内四根对角钢筋焊接后筋(＞?16)做引下线，利用基础板钢筋接地体。为防侧击雷，自距室外地坪0.6处设置电阻测试点；屋顶所有外露金属均用?10镀锌圆钢就近与避雷带连接。电缆电视系统：由室外弱电手孔井预留网络进线管，网络光缆由电信部门负责。在办公室设置双口信息插座，采用超五类非屏蔽四对对绞线电缆。三、施工前准备工作1、技术准备工作由技术负责人组织参加施工的技工认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据工程特点编制施土方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。1.1组织机构设置水、电安装工程施工管理设置为：项目经理、主管水电安装工程师、电气专业人员、专职质安员、资料员、材料员。2、现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室、库房各一间。3、按施工作业计划备齐施工用料及施工机具。3.1、安装工程所用材料应提前半月报出计划。2.2、对于材质的要求，各种进场材料必须符合国家或部门标准有关技术要求，并有产品合格证明，检验报告，准用证明，还应做好不同材料的检验和试验工作。4、与设备材料部及质量管理部一起进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量合格证及技术文件齐全，同时应符合规范要求，按照要求及时进行施工前的报验，并作好检验记录。电气工程主要机具计划表序号名称型号单位数量备注1电焊机B×300-1台22液压煨管机#4套13切割机400型台24台钻Φl3台15手枪钻Φl3把36冲击钻Φl2把27电锤38E把58机械开孔器套29液压开孔器套110绝缘电阻表ZC－7块111钳型万用表MG36块1l2接地电阻表ZC－8块113序号工种数量备注1熟练电工102一般电工43焊工44普工2总计205、根据项目特点，组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底。6、施工前组织...
