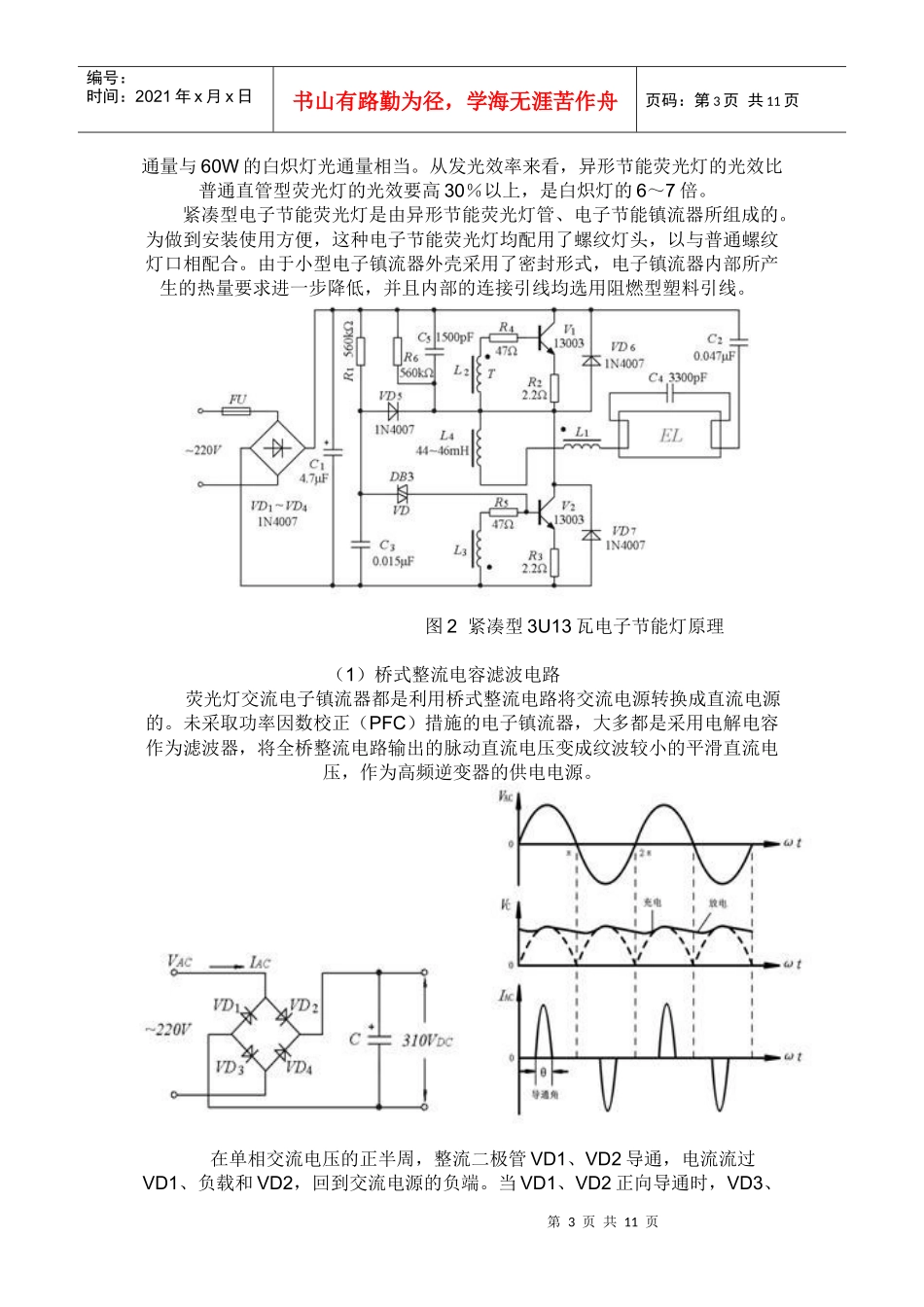

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页可以，加工有点繁琐，你要拆开1U灯管的灯头，里面有一个小电容，下掉。把你要装的镇流器上连接在灯丝中间的电容拆下，装到1U灯管刚拆掉的位子上，接好整流器就可以用了。提问人的追问2009-07-1822:11是把右下角的那个电容卸掉吗？这是节能灯里的，准备装进台灯里。节能灯电路原理分析:节能灯电路从功能上可分为四个部分，分别是电源电路，启动电路，高频自激振荡电路及串联谐振电路。市电源由D1-D4整流、C1滤波后，形成300V左右的直流电压。由R6,C7,D9组成启动电路，整流后的直流电经过R6对C7充电，当C7两端电压充到D9的转折电压后，触发二极管D9导通，C7经D9向三极管T2基极放电，使T2导通后迅速达到饱和导通状态。由T1、T2、C4、C2、高频变压器和L组成高频自激振荡电路，当T2导通，T1截止时电压向C4,C2充电。流经高频变压器初级线圈玩La中的充电电流逐渐增大，当La电流增大到一定程度时，变压器的磁芯达到饱和，C4上电荷不再增大，流过L的电流开始减小。这时，次级线圈Lb的电压极性发生倒相变化，使Lc中感生电动势上负下正，Lb中的感生电动势上正下负，这样就迫使T2由导通变为截止，T1由截止变为导通。C4开始放电，当放电电流增大到一定程度后，变压器磁芯又发生饱和，使Lb、Lc的电压极性又发生变化，Lb上的感生电动势的方向为上负下正；Lc上的感生电动势的方向为上正下负，这又迫使T2由截止变为导通，T1由导通变为截止，这样T1、T2在高频变压器控制下周而复始地导通／截止，形成高频振荡，使灯管得到高频高压供电。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页为了满足启动点亮灯管所需的电压，电路设置了主要由C2和L等元件组成的串联谐振电路。D6、D7的作用分别是防止反向峰值电压击穿TI、T2。R3、R4为负反馈电阻，用于Tl、T2的过流保护。注：三极管13005及对系列三极管(13001,13002,13006,13007,13009等)，其中数13005最经常用了。紧凑型电子节能灯的原理与电路电子电路2009-11-1221:55:34阅读403评论2字号：大中小3U型紧凑型节能灯内部结构如图1所示。○1为荧光灯管；○2为荧光灯管封接口；○3为小型电子镇流器印制电路板；○4全密封电子镇流器外壳；○5为灯头。这种结构的灯具电路，由于电子镇流器板心设计的极为小巧，且外壳呈全密封状态，所以，要求选用元器件均为小型或超小型元件。图13U型紧凑型节能灯内部结构H型、2U型及3U型电子节能荧光灯的节能效果及光效比电子镇流器式普通直管型荧光灯更高得多。就H型节能荧光灯而言，一只7W的H型节能荧光灯产生的光通量与普通40W的白炽灯光通量相当；9W的H型节能荧光灯的光第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页通量与60W的白炽灯光通量相当。从发光效率来看，异形节能荧光灯的光效比普通直管型荧光灯的光效要高30％以上，是白炽灯的6～7倍。紧凑型电子节能荧光灯是由异形节能荧光灯管、电子节能镇流器所组成的。为做到安装使用方便，这种电子节能荧光灯均配用了螺纹灯头，以与普通螺纹灯口相配合。由于小型电子镇流器外壳采用了密封形式，电子镇流器内部所产生的热量要求进一步降低，并且内部的连接引线均选用阻燃型塑料引线。图2紧凑型3U13瓦电子节能灯原理（1）桥式整流电容滤波电路荧光灯交流电子镇流器都是利用桥式整流电路将交流电源转换成直流电源的。未采取功率因数校正（PFC）措施的电子镇流器，大多都是采用电解电容作为滤波器，将全桥整流电路输出的脉动直流电压变成纹波较小的平滑直流电压，作为高频逆变器的供电电源。在单相交流电压的正半周，整流二极管VD1、VD2导通，电流流过VD1、负载和VD2，回到交流电源的负端。当VD1、VD2正向导通时，VD3、第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页VD4因加反向电压而截止。在交流电压的负半周，VD1、VD2截止，VD3、VD4导通，电流流经VD3、负载和VD4，回到交流电源的负端。由此可见，负载在一个周期内都有电流流过...
