可充电型真空吸尘器充电输入输出测试规范VIP专享VIP免费

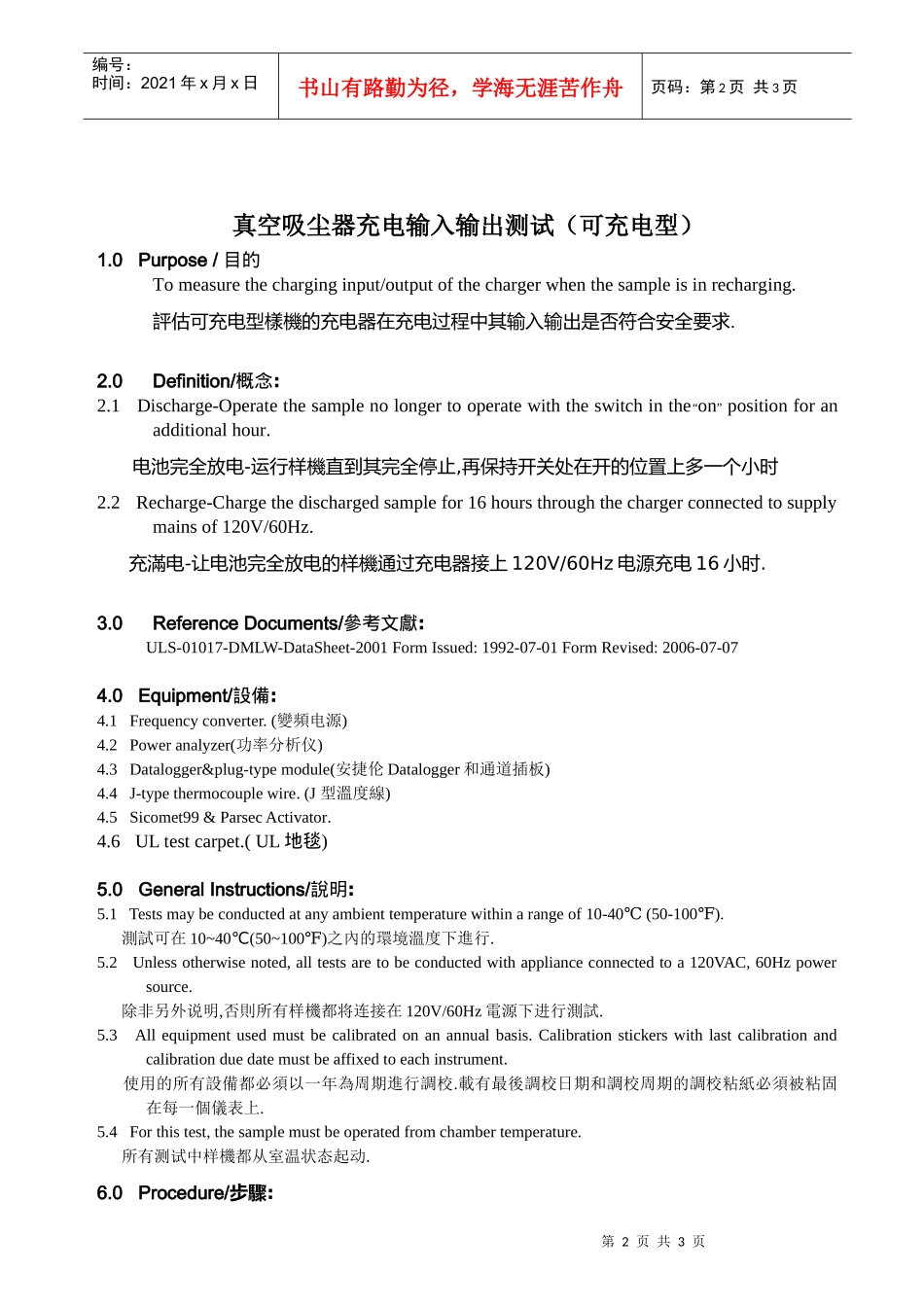

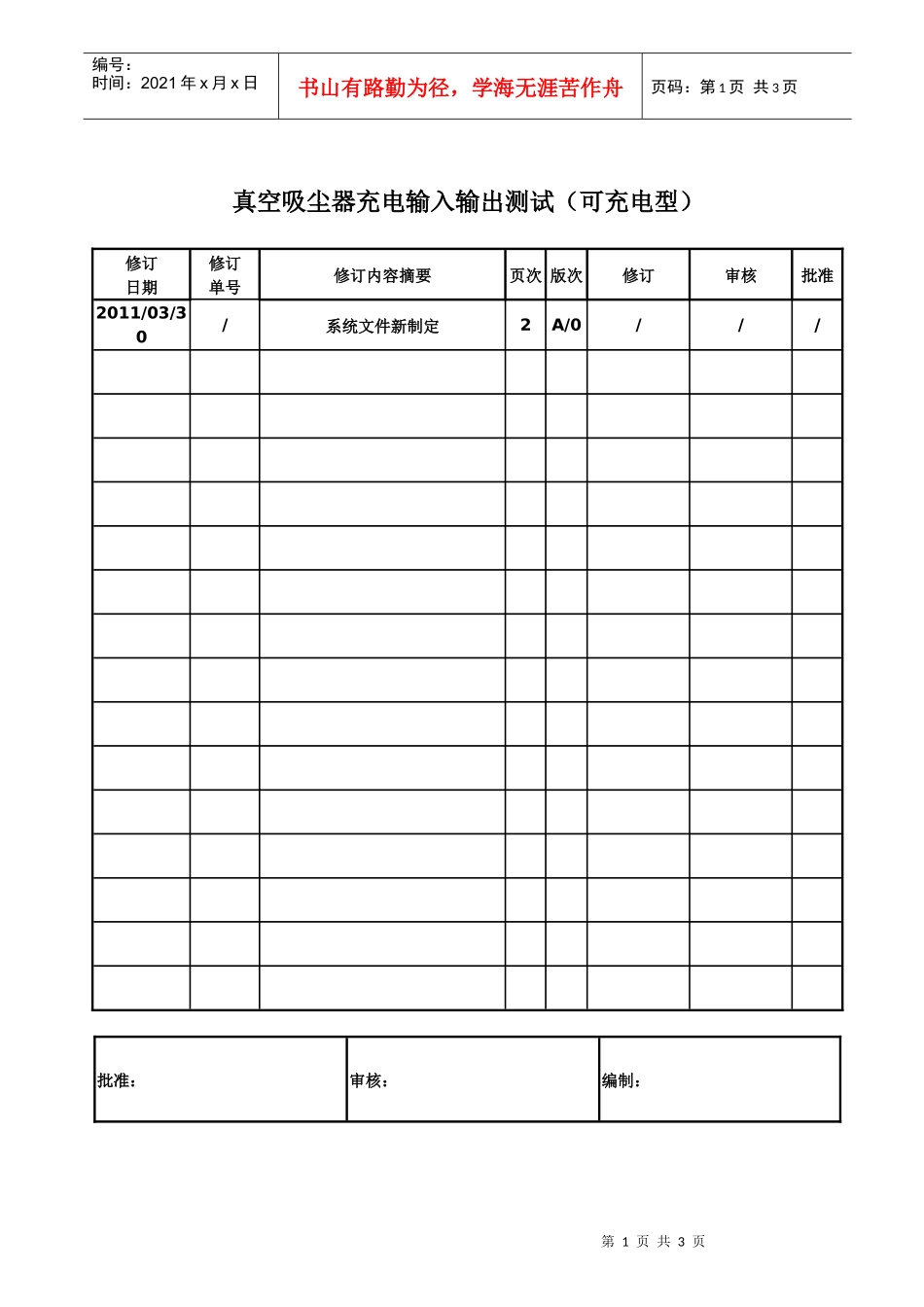

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页真空吸尘器充电输入输出测试（可充电型）修订日期修订单号修订内容摘要页次版次修订审核批准2011/03/30/系统文件新制定2A/0///批准：审核：编制：第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页真空吸尘器充电输入输出测试（可充电型）1.0Purpose/目的Tomeasurethecharginginput/outputofthechargerwhenthesampleisinrecharging.評估可充电型樣機的充电器在充电过程中其输入输出是否符合安全要求.2.0Definition/概念:2.1Discharge-Operatethesamplenolongertooperatewiththeswitchinthe“on”positionforanadditionalhour.电池完全放电-运行样機直到其完全停止,再保持开关处在开的位置上多一个小时2.2Recharge-Chargethedischargedsamplefor16hoursthroughthechargerconnectedtosupplymainsof120V/60Hz.充滿电-让电池完全放电的样機通过充电器接上120V/60Hz电源充电16小时.3.0ReferenceDocuments/參考文獻:ULS-01017-DMLW-DataSheet-2001FormIssued:1992-07-01FormRevised:2006-07-074.0Equipment/設備:4.1Frequencyconverter.(變頻电源)4.2Poweranalyzer(功率分析仪)4.3Datalogger&plug-typemodule(安捷伦Datalogger和通道插板)4.4J-typethermocouplewire.(J型溫度線)4.5Sicomet99&ParsecActivator.4.6ULtestcarpet.(UL地毯)5.0GeneralInstructions/說明:5.1Testsmaybeconductedatanyambienttemperaturewithinarangeof10-40(50-100).℃℉測試可在10~40℃(50~100)℉之內的環境溫度下進行.5.2Unlessotherwisenoted,alltestsaretobeconductedwithapplianceconnectedtoa120VAC,60Hzpowersource.除非另外说明,否則所有样機都将连接在120V/60Hz電源下进行測試.5.3Allequipmentusedmustbecalibratedonanannualbasis.Calibrationstickerswithlastcalibrationandcalibrationduedatemustbeaffixedtoeachinstrument.使用的所有設備都必須以一年為周期進行調校.載有最後調校日期和調校周期的調校粘紙必須被粘固在每一個儀表上.5.4Forthistest,thesamplemustbeoperatedfromchambertemperature.所有测试中样機都从室温状态起动.6.0Procedure/步驟:第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页6.1Obtainarepresentativesampleoftheappliancetobetested.準備一台有代表性的樣機用來測試.6.2ObtainTestResultsFormTTR1030andcompletelyfillintheinformationdescribingthesampleandtheequipmentusedpriortorunningthetest.用TTR1030結果的表格,在測試運作前完整地填入樣機和使用的設備的情況.6.3Dischargeandrechargethesamplefor16hours,thendischargeit.将样機电池完全放电后,充电16小时再完全放电。6.4Connectcurrentchannelofmoduleinseriesintothepositivewireofthechargerandthevoltagechannelinparallelconnectionwiththecharger.将充电器正极线从中剪断引两条线接到插板电流通道用来测量充电器输出电流；再分别从其正负极线各引一条线到插板电压通道用来测量充电器输出电压.6.5Connectcurrentchannelofmoduleinseriesintothelineconductorofthecordconnectedtooutputsocketofpoweranalyzer.将功率分析仪的输出插座的火线从中剪断引两条线接到插板电流通道用来测量充电器输入电流。6.6Plugthemoduleintodataloggerandsetuprelevantconfiguration.将插板插入安捷伦Datalogger，充电器插入功率分析仪的输出插座，充电器的输出插入样機的充电孔。6.7RechargethesampleandrecordcorrespondingdataintheformdescribedinFigure1在电脑中设置好测试参数，开始记录数据后，让样機开始充电，按图1测试结果表格记下按时间间隔从零秒开始到充电90分钟时间里的输入输出值。7.0Results/結果:7.1UsethecorrespondingTestResultsFormTTR1030toreportallnumericalresultsastheinformationdescribedbelow.使用TTR1030測試結果的表格,除報告所有數字結果外,還有下列描述的資料.7.2Clearlyandcompletelydescribeallpartsthatarepartofthisevaluation.Includeallmodelnumbers,manufacturingdatecodes,materials,plasticpartrevisionletters,andmodificationstatus.清楚并完整地描述本評估的所有零件,包括所有型號名稱,材料和塑膠零件改版符號.7.3Clearlyandcompletelydescribeallspecialconditionsofthetest(i.e.Wasthetestperformedinexactaccordancewiththetestprocedureorweretherespecialvariations).清楚并完整地描述所有測試的特殊條件(即按照測試程序實際進行的測試或特殊的變改).
