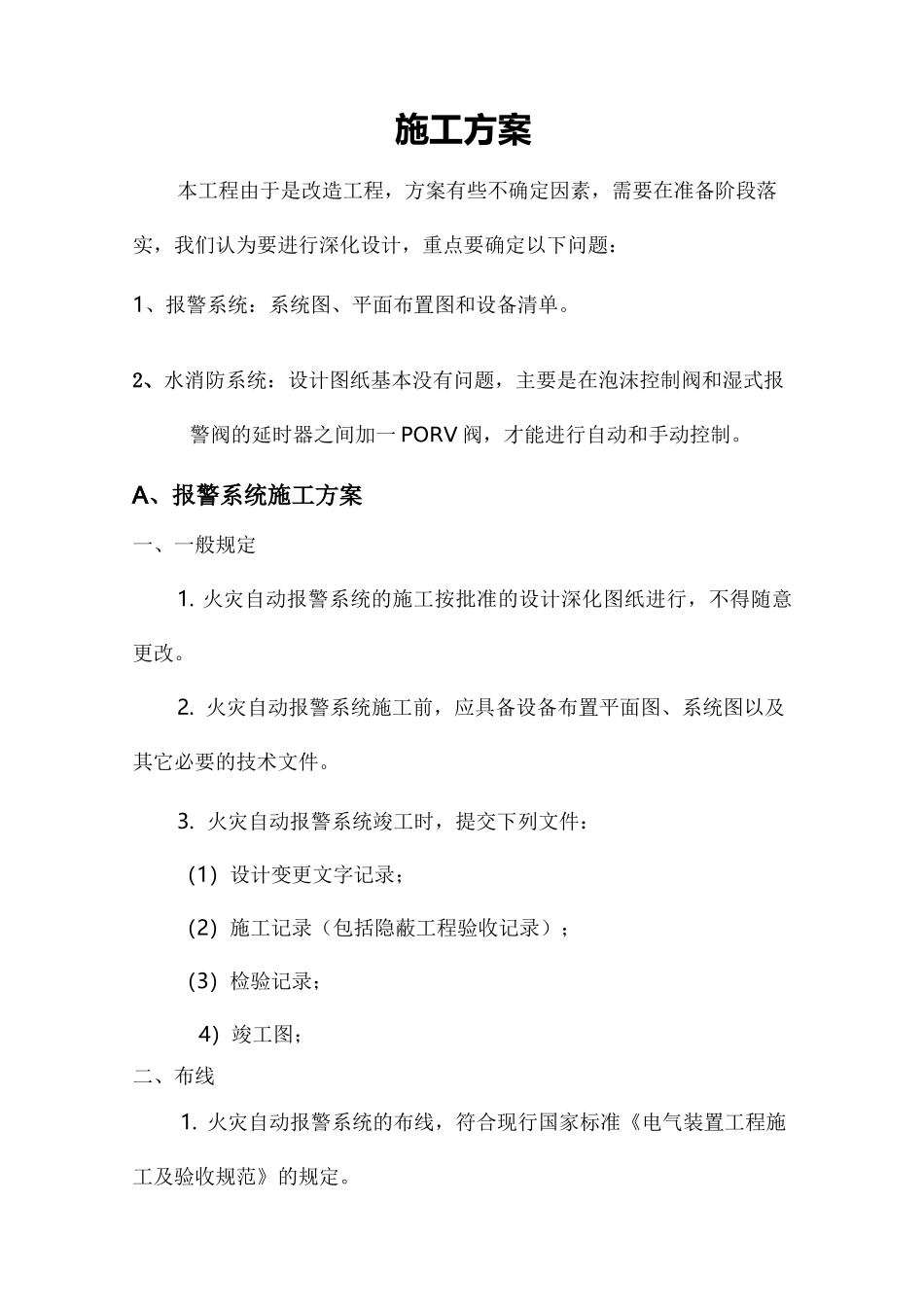

施工方案本工程由于是改造工程，方案有些不确定因素，需要在准备阶段落实，我们认为要进行深化设计，重点要确定以下问题：1、报警系统：系统图、平面布置图和设备清单。2、水消防系统：设计图纸基本没有问题，主要是在泡沫控制阀和湿式报警阀的延时器之间加一PORV阀，才能进行自动和手动控制。A、报警系统施工方案一、一般规定1.火灾自动报警系统的施工按批准的设计深化图纸进行，不得随意更改。2.火灾自动报警系统施工前，应具备设备布置平面图、系统图以及其它必要的技术文件。3.火灾自动报警系统竣工时，提交下列文件：（1）设计变更文字记录；（2）施工记录（包括隐蔽工程验收记录）；（3）检验记录；4）竣工图；二、布线1.火灾自动报警系统的布线，符合现行国家标准《电气装置工程施工及验收规范》的规定。2.火灾自动报警系统布线时，根据现行国家标准《火灾自动报警系统设计规范》的规定，对导线的种类，电压等级进行检查。3.管内或线槽的穿线，在建筑抹灰及地面工程结束后进行。在穿线前，将管内或线槽内的积水及杂物清除干净。4.不同系统、不同电压等级、不同电流类别的线路，不能穿在同一管内或线槽的同一槽孔内。5.导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。6.敷设在多尘或潮湿场所管路的管口和管子连接处，均作密封处理。7.管路超过下列长度时，应在便于接线处装设接线盒：(1)管子长度每超过30m，无弯曲时；(2)管子长度每超过20m，有一个弯曲时；(3)管子长度每超过15m，有二个弯曲时；(4)管子长度每超过8m，有三个弯曲时。8.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。9.在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。10.线槽的直线段每隔1.0〜1.5m设置吊点或支点，在下列部位也设置吊点或支点：（1）线槽接头处；⑵距接线盒0.2m处；（3）线槽走向改变或转角处。11.吊装线槽的吊杆直径，不应小于6mm。12.管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧应固定。并留有适当余量。13•自动报警系统导线敷设后，对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MQ。三、火灾探测器的安装1.点型火灾探测器的安装位置，应符合下列规定：（1）探测器至墙壁、梁边的水平距离，不应小于0.5m；⑵探测器周围0.5m内，不应有遮挡物；⑶探测器至空调送风口边的水平距离不应小于1.5m,至多孔送风顶棚孔口的水平距离，不应小于0.5m；2.探测器的底座应固定牢靠，其导线连接必须可靠压接；4.探测器的“+”线应为红色，“-”线应为兰色，其余线应根据不同用途的导线颜色应一致。5•探测器底座的外接导线，应留有不小于15cm的余量，入端处应有明显标志。6.探测器底座的穿线孔宜封堵，安装完毕后探测器底座应采取保护措施。7.探测器的确认灯，应面向便于人员观察的主要入口方向。8.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。四、手动火灾报警按钮的安装1•手动火灾报警按钮，应安装在墙上距地（楼）面高度1.5m。2.手动火灾报警按钮，应安装牢固，并不得倾斜。3•手动火灾报警按钮的外接导线，应留有不小于10cm的余量，且在其端部应有明显标志。五、火灾报警控制器的安装1.火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于1.5m,落地安装时，其底宜高出地坪0.1〜0.2m。2.控制器应安装牢固，不得倾斜。当其安装在轻质墙上是，采应取加固措施。3.引入控制器的电缆或导线，应符合下列要求：（1）配线应整齐、避免交叉，并应固定牢靠；（2）电缆芯线和所配导线的端子，均应标明编号，并与图纸一致，字迹清晰不易褪色；（3）端子板的每个接线端，接线不得超过两根；（4）电缆芯和导线，应留有不小于20cm的余量；（5）导线绑扎成束；（6）导线引入穿线后，在进线管处应封堵。4.控制器的主电源引入线，应直接与消防电源连接，严禁使用电源连接，严禁使用电源插头。主电源应有明显标志。5.控制器的接地应牢固，并有明显标志。六、消防控制设备的...
