车辆零部件EMC瞬态传导试验(某公司培训资料)VIP免费

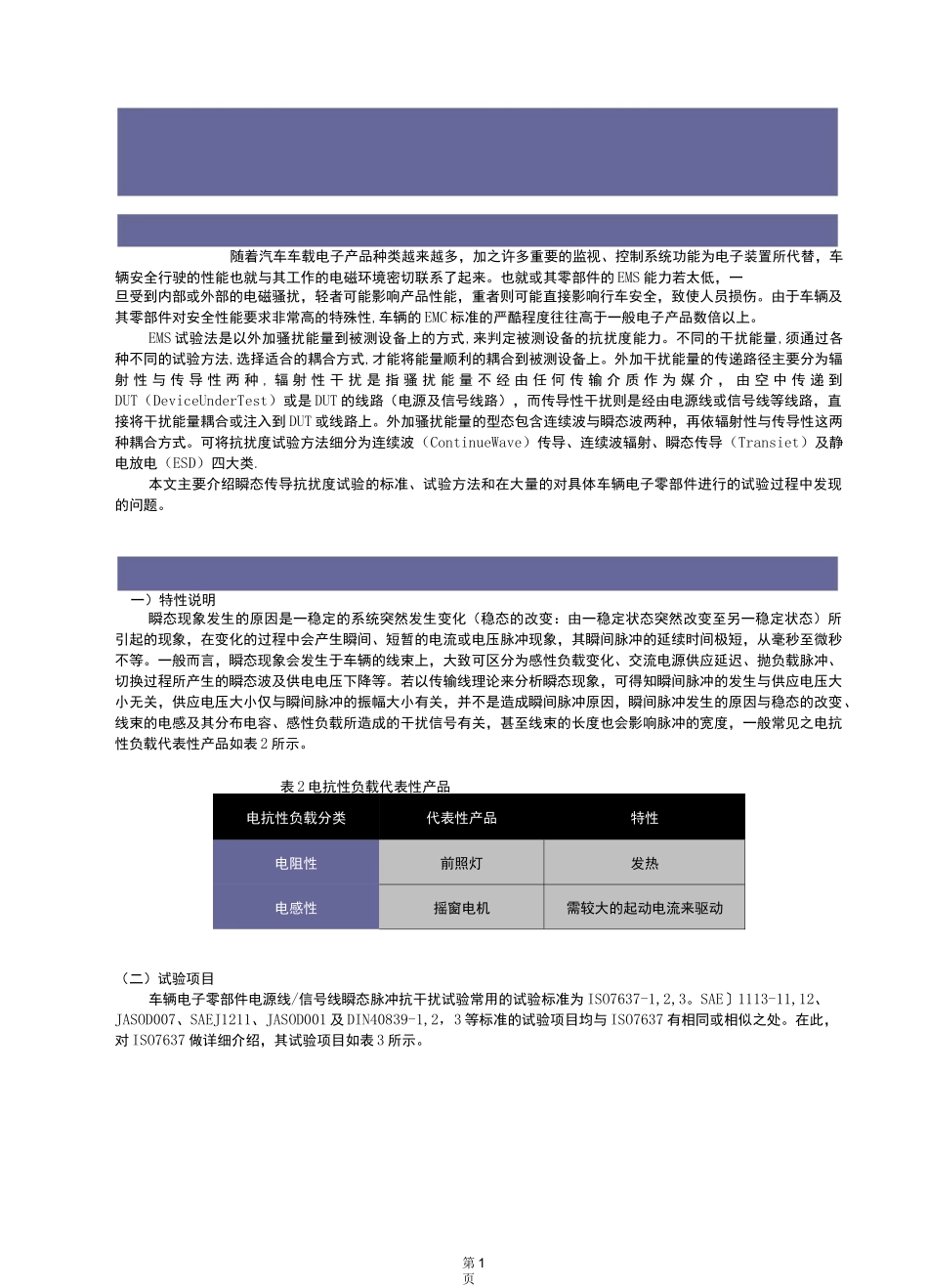

车辆零部件EMC瞬态传导试验(某公司培训资料)_第1页
1/7

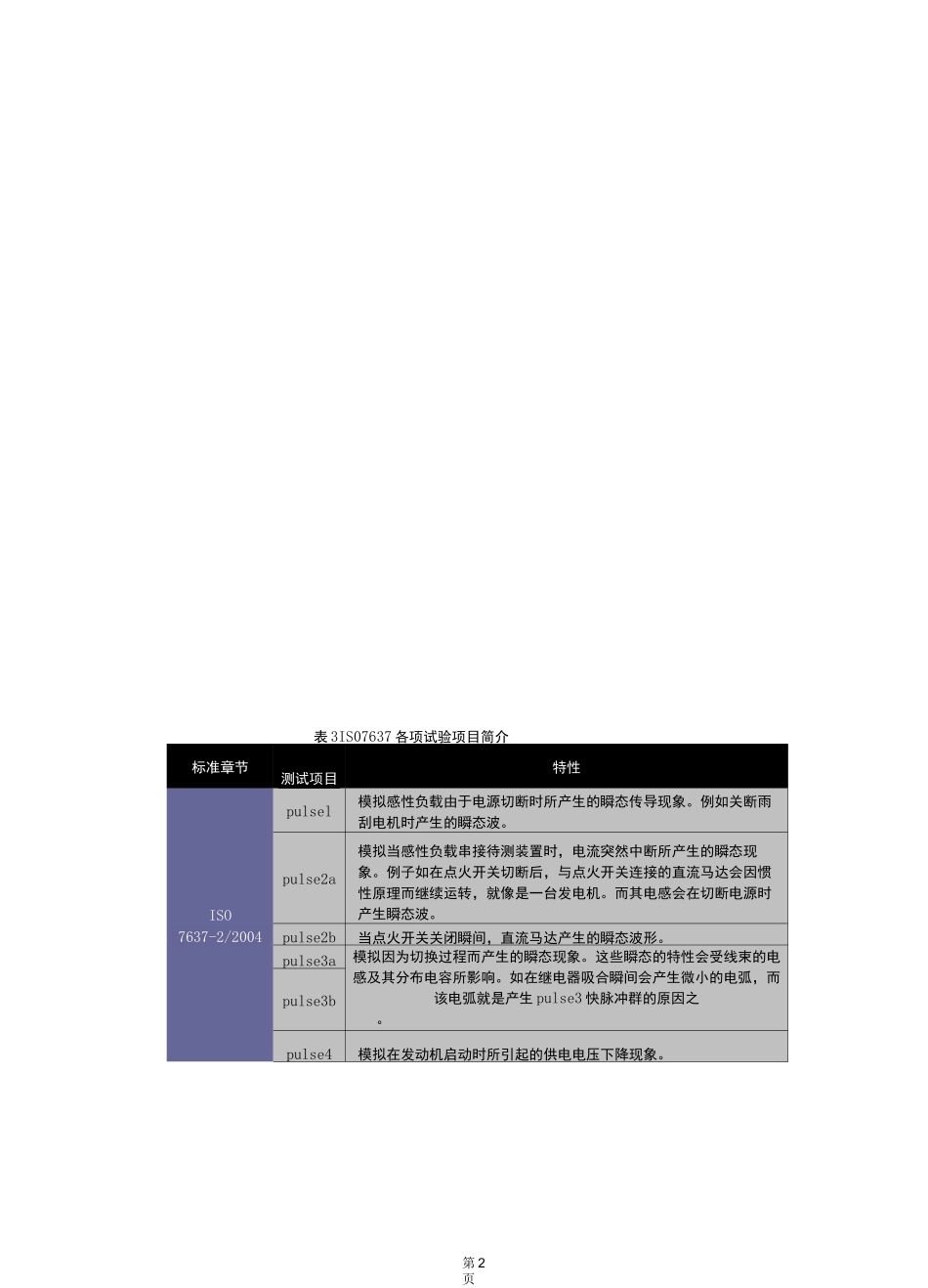

车辆零部件EMC瞬态传导试验(某公司培训资料)_第2页
2/7

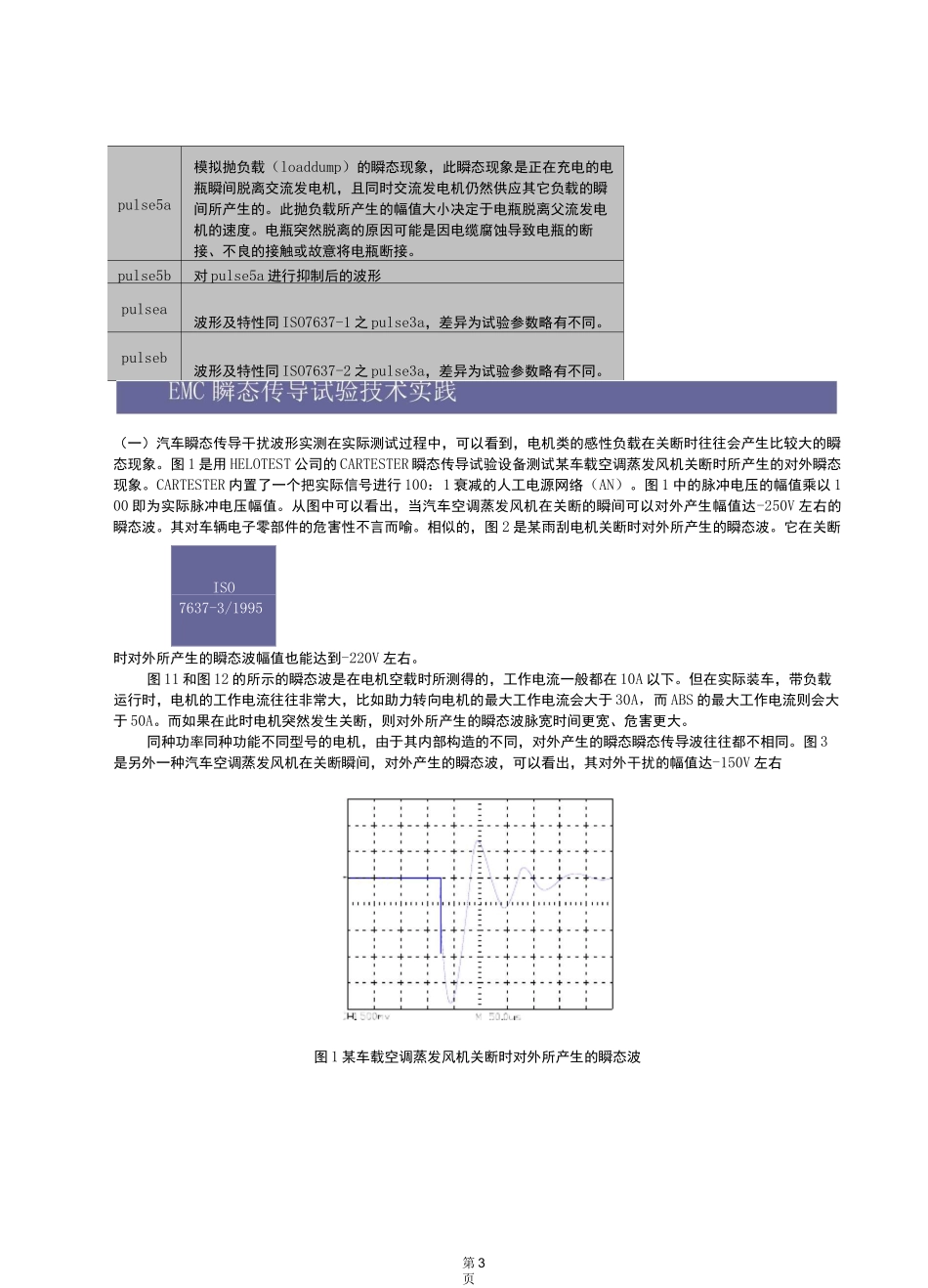

车辆零部件EMC瞬态传导试验(某公司培训资料)_第3页
3/7
第1页随着汽车车载电子产品种类越来越多,加之许多重要的监视、控制系统功能为电子装置所代替,车辆安全行驶的性能也就与其工作的电磁环境密切联系了起来。也就或其零部件的EMS能力若太低,一旦受到内部或外部的电磁骚扰,轻者可能影响产品性能,重者则可能直接影响行车安全,致使人员损伤。由于车辆及其零部件对安全性能要求非常高的特殊性,车辆的EMC标准的严酷程度往往高于一般电子产品数倍以上。EMS试验法是以外加骚扰能量到被测设备上的方式,来判定被测设备的抗扰度能力。不同的干扰能量,须通过各种不同的试验方法,选择适合的耦合方式,才能将能量顺利的耦合到被测设备上。外加干扰能量的传递路径主要分为辐射性与传导性两种,辐射性干扰是指骚扰能量不经由任何传输介质作为媒介,由空中传递到DUT(DeviceUnderTest)或是DUT的线路(电源及信号线路),而传导性干扰则是经由电源线或信号线等线路,直接将干扰能量耦合或注入到DUT或线路上。外加骚扰能量的型态包含连续波与瞬态波两种,再依辐射性与传导性这两种耦合方式。可将抗扰度试验方法细分为连续波(ContinueWave)传导、连续波辐射、瞬态传导(Transiet)及静电放电(ESD)四大类.本文主要介绍瞬态传导抗扰度试验的标准、试验方法和在大量的对具体车辆电子零部件进行的试验过程中发现的问题。一)特性说明瞬态现象发生的原因是一稳定的系统突然发生变化(稳态的改变:由一稳定状态突然改变至另一稳定状态)所引起的现象,在变化的过程中会产生瞬间、短暂的电流或电压脉冲现象,其瞬间脉冲的延续时间极短,从毫秒至微秒不等。一般而言,瞬态现象会发生于车辆的线束上,大致可区分为感性负载变化、交流电源供应延迟、抛负载脉冲、切换过程所产生的瞬态波及供电电压下降等。若以传输线理论来分析瞬态现象,可得知瞬间脉冲的发生与供应电压大小无关,供应电压大小仅与瞬间脉冲的振幅大小有关,并不是造成瞬间脉冲原因,瞬间脉冲发生的原因与稳态的改变、线束的电感及其分布电容、感性负载所造成的干扰信号有关,甚至线束的长度也会影响脉冲的宽度,一般常见之电抗性负载代表性产品如表2所示。表2电抗性负载代表性产品电抗性负载分类代表性产品特性电阻性前照灯发热电感性摇窗电机需较大的起动电流来驱动(二)试验项目车辆电子零部件电源线/信号线瞬态脉冲抗干扰试验常用的试验标准为ISO7637-1,2,3。SAE〕1113-11,12、JASOD007、SAEJ1211、JASOD001及DIN40839-1,2,3等标准的试验项目均与ISO7637有相同或相似之处。在此,对ISO7637做详细介绍,其试验项目如表3所示。第2页表3IS07637各项试验项目简介标准章节测试项目特性ISOpulsel模拟感性负载由于电源切断时所产生的瞬态传导现象。例如关断雨刮电机时产生的瞬态波。pulse2a模拟当感性负载串接待测装置时,电流突然中断所产生的瞬态现象。例子如在点火开关切断后,与点火开关连接的直流马达会因惯性原理而继续运转,就像是一台发电机。而其电感会在切断电源时产生瞬态波。7637-2/2004pulse2b当点火开关关闭瞬间,直流马达产生的瞬态波形。pulse3a模拟因为切换过程而产生的瞬态现象。这些瞬态的特性会受线束的电感及其分布电容所影响。如在继电器吸合瞬间会产生微小的电弧,而该电弧就是产生pulse3快脉冲群的原因之。pulse3bpulse4模拟在发动机启动时所引起的供电电压下降现象。第3页pulse5a模拟抛负载(loaddump)的瞬态现象,此瞬态现象是正在充电的电瓶瞬间脱离交流发电机,且同时交流发电机仍然供应其它负载的瞬间所产生的。此抛负载所产生的幅值大小决定于电瓶脱离父流发电机的速度。电瓶突然脱离的原因可能是因电缆腐蚀导致电瓶的断接、不良的接触或故意将电瓶断接。pulse5b对pulse5a进行抑制后的波形pulsea波形及特性同ISO7637-1之pulse3a,差异为试验参数略有不同。pulseb波形及特性同ISO7637-2之pulse3a,差异为试验参数略有不同。(一)汽车瞬态传导干扰波形实测在实际测试过程中,可以看到,电机类的感性负载在关断时往往会产生比较大的瞬态现象。图1是用HELOTEST公司的CARTESTER瞬态传导试验设备测试某车载空调蒸发风机关断时所产生的对外瞬态现象。CARTESTER内置...
