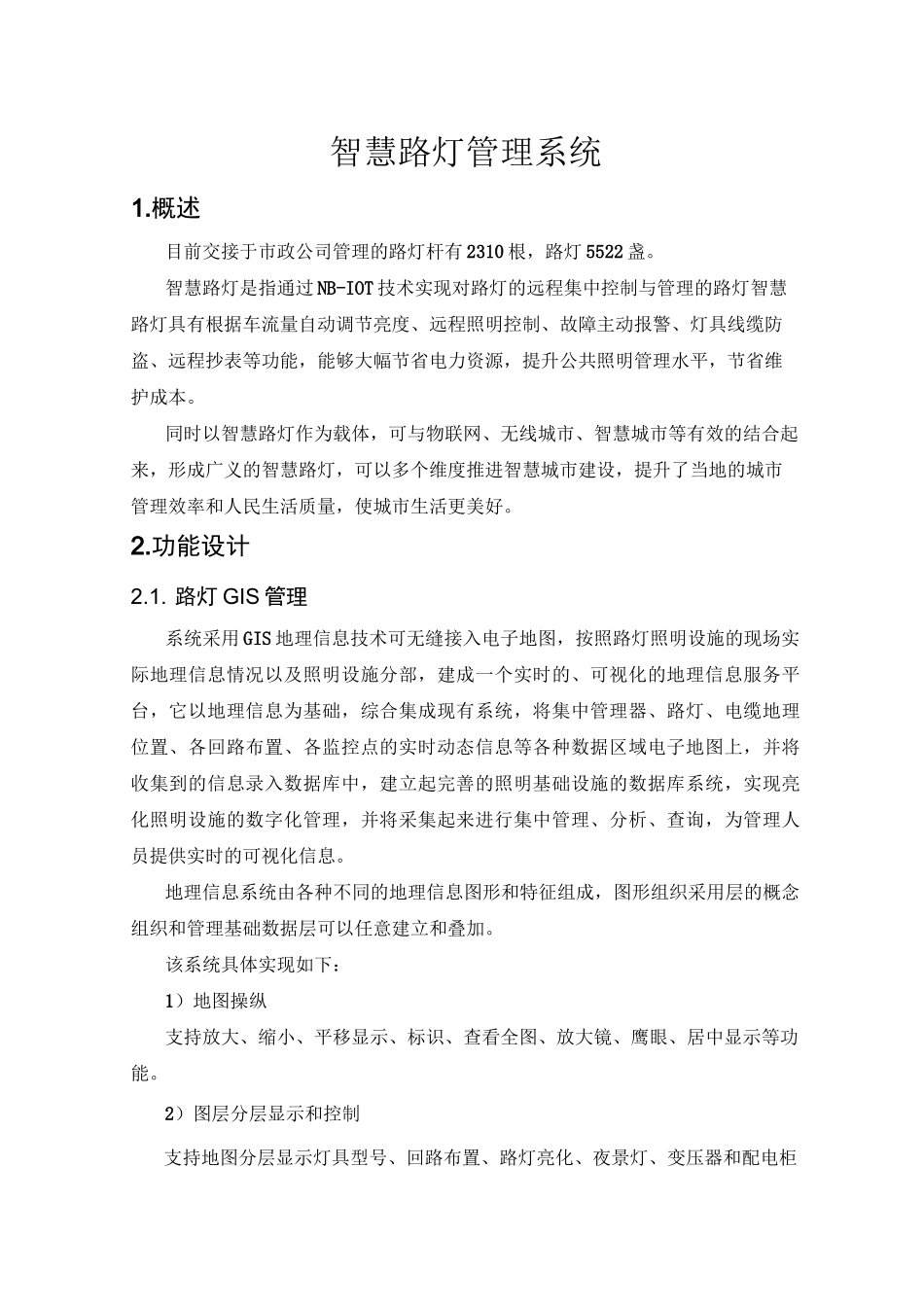

智慧路灯管理系统1.概述目前交接于市政公司管理的路灯杆有2310根，路灯5522盏。智慧路灯是指通过NB-IOT技术实现对路灯的远程集中控制与管理的路灯智慧路灯具有根据车流量自动调节亮度、远程照明控制、故障主动报警、灯具线缆防盗、远程抄表等功能，能够大幅节省电力资源，提升公共照明管理水平，节省维护成本。同时以智慧路灯作为载体，可与物联网、无线城市、智慧城市等有效的结合起来，形成广义的智慧路灯，可以多个维度推进智慧城市建设，提升了当地的城市管理效率和人民生活质量，使城市生活更美好。2.功能设计2.1.路灯GIS管理系统采用GIS地理信息技术可无缝接入电子地图，按照路灯照明设施的现场实际地理信息情况以及照明设施分部，建成一个实时的、可视化的地理信息服务平台，它以地理信息为基础，综合集成现有系统，将集中管理器、路灯、电缆地理位置、各回路布置、各监控点的实时动态信息等各种数据区域电子地图上，并将收集到的信息录入数据库中，建立起完善的照明基础设施的数据库系统，实现亮化照明设施的数字化管理，并将采集起来进行集中管理、分析、查询，为管理人员提供实时的可视化信息。地理信息系统由各种不同的地理信息图形和特征组成，图形组织采用层的概念组织和管理基础数据层可以任意建立和叠加。该系统具体实现如下：1）地图操纵支持放大、缩小、平移显示、标识、查看全图、放大镜、鹰眼、居中显示等功能。2）图层分层显示和控制支持地图分层显示灯具型号、回路布置、路灯亮化、夜景灯、变压器和配电柜的地理位置、各监控点实时信息等应用图层。3）地理信息查询系统提供对图形信息和属性信息的多种双向查询方式，查询内容可以包括地图显示的所有信息，主要有：位置信息查询设施分布查询回路布置查询实时运行数据查询地图信息维护有权限的用户可以在地图上对静态及动态信息进行维护。对灯具、电缆、配电柜柜等设施和回路信息进行维护。实时信息的显示功能如在屏幕上选择一个查询点，该选中查询点的实时信息便在屏幕上显示出来。自动和手动遥控在智能照明控制系统中可直观的看到整个区域的路灯分布情况，可以根据不同类型的路灯控制要求，把所管辖区域内的路灯和景观灯等分成若干个组，采用一键式的操作，可大大简化管理人员平时的工作量，工作人员经过简单的上手就可以基本操控系统，采用不同控制策略：时间控制策略、天文历控制策略、光控控制策略、分组控制策略、时控和光控相结合的控制策略，遥控命令正确率大于99%；，自动遥控开/关路灯、沿街饰灯；也可以手动对各种灯具进行遥控开/关操作；在特殊情况下，可实现白天亮灯。自动巡测、手动巡测和选测集中管理器能按设定的时间周期（可以根据开/关灯前后任意选取不同的周期）自动进行定时巡测，操作者也可随时手动巡测和选测各监测点的运行状态，并把监测结果上传并存储于监控中心，可测试的内容包含：各监控终端的电压、电流、亮灯率、功率因素、有功功率、无功功率、开关输出状态、各种开关量输入状态等信息，并且提供历史数据以供查询，让管理者了解路灯亮化的运行情况，随时调整亮灯时间、亮灯策略，合理的减少能耗使用以及运维开支，最终实现城市亮丽的第二道风景线又从管理模式上减少了费用支出。2.2.运行管理收集所有路灯的运行状态，包括功率因数、灯具亮度、功率、电压、电流、电量等数据。实时监控功能块中还有传感器实时数据，可以查看所有接入系统传感器的数据。所有的数据都保存到指定的硬盘中，可以查询导出打印。根据权限可以对相应权限的设备开关灯，调光和其他操作。支持多项目管理，可以支持多个项目并存的管理模式，比如一个城市的项目可以管理多个城市所归属的地方的项目，实现项目统一管理的功能。监测所有配电箱集中器的数据，包括箱门防盗，回路接触器动作状态，白天异常亮灯、夜间异常灭灯、三相电表数据采集、电量计量等信息。自由切换地图模式和列表模式，地图模式就是我们所谓的GIS地理分布信息系统，可以在地图上直观看到设备的位置信息，状态信息，数据信息。可以通过地图直接操作需要操作的设备，十分简便。2.3.场景策略场景策略主要功能是对单/双灯控制器的开关灯时间进...
