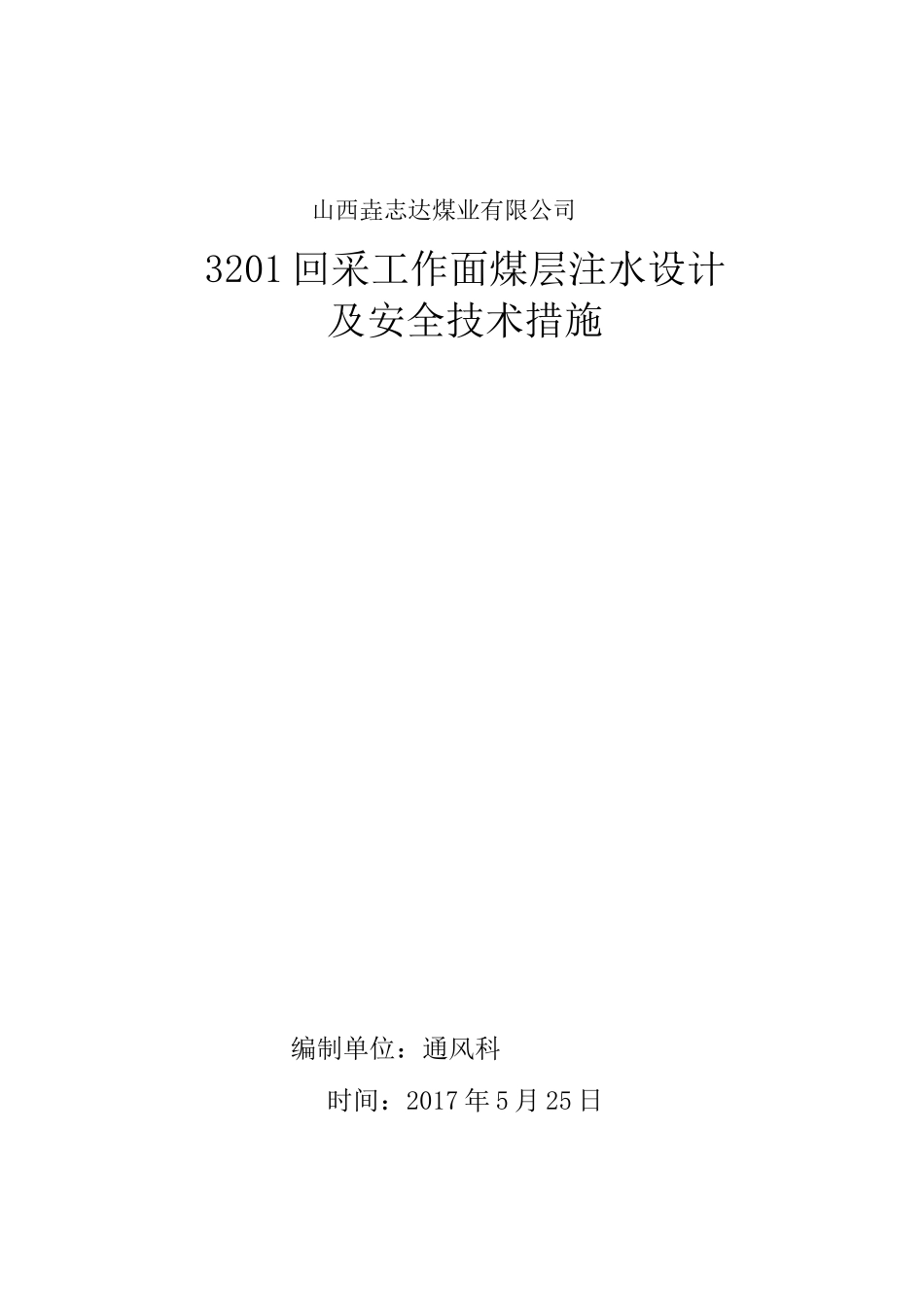

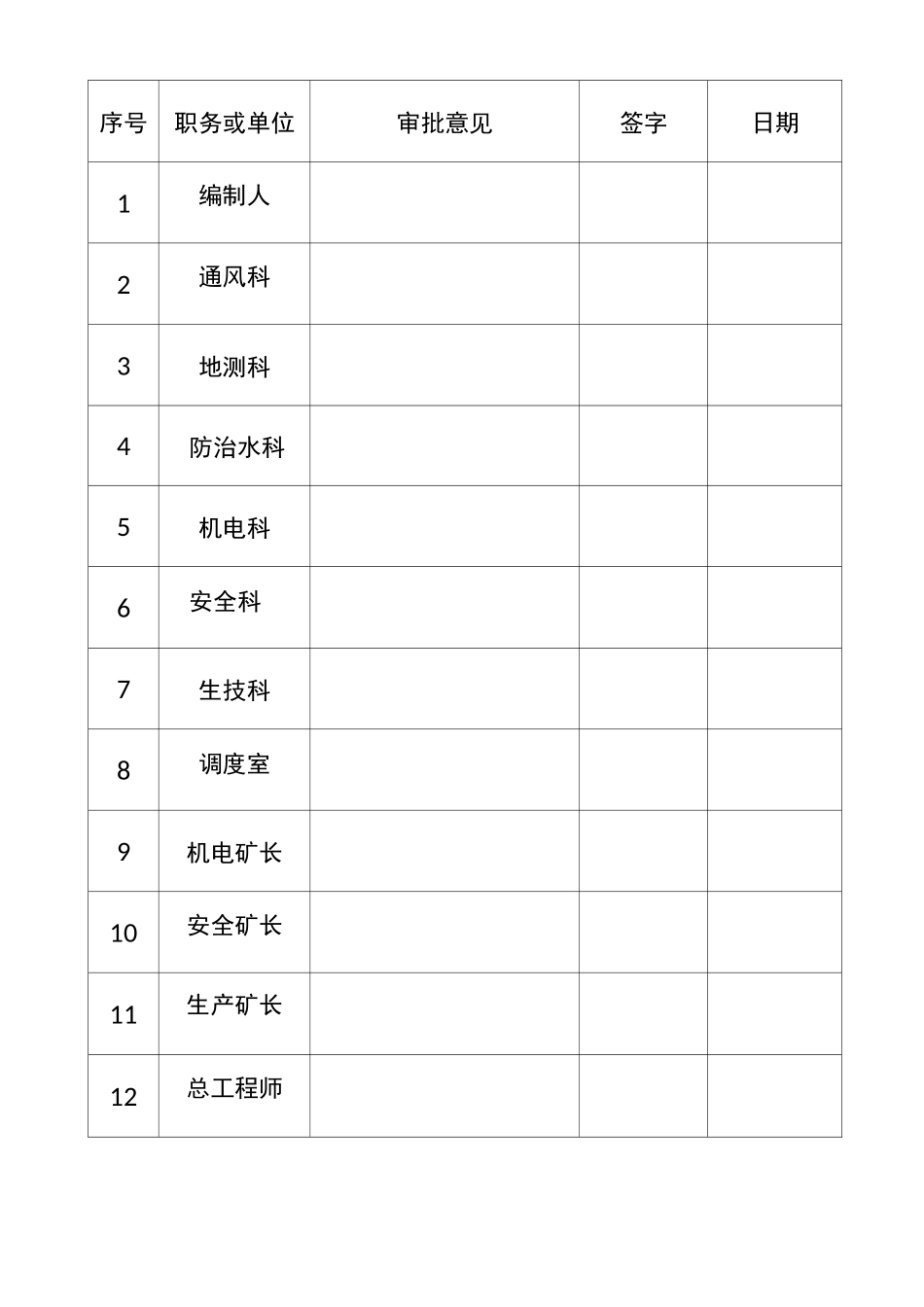

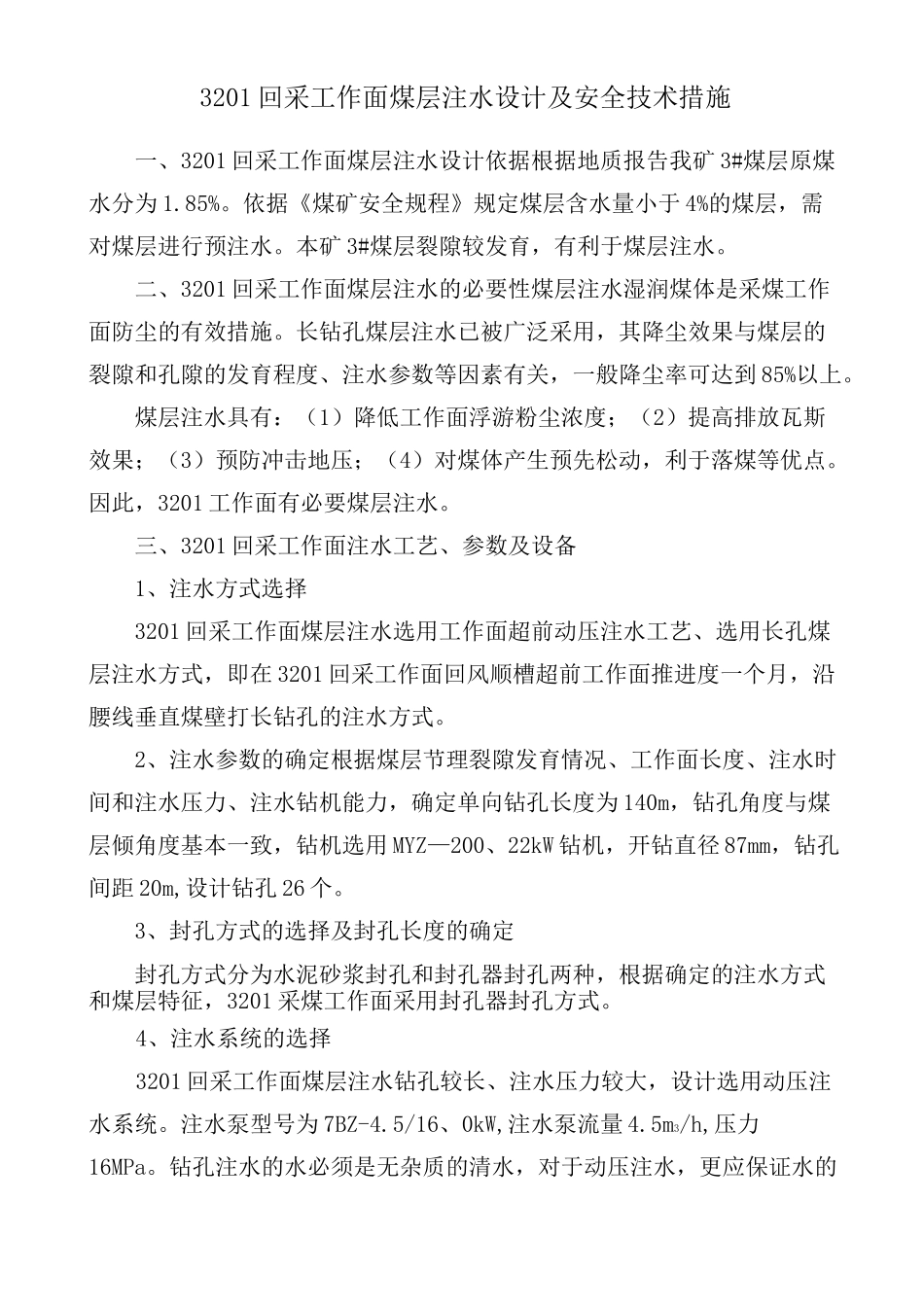

山西垚志达煤业有限公司3201回采工作面煤层注水设计及安全技术措施编制单位：通风科时间：2017年5月25日序号职务或单位审批意见签字日期1编制人2通风科3地测科4防治水科5机电科6安全科7生技科8调度室9机电矿长10安全矿长11生产矿长12总工程师3201回采工作面煤层注水设计及安全技术措施一、3201回采工作面煤层注水设计依据根据地质报告我矿3#煤层原煤水分为1.85%。依据《煤矿安全规程》规定煤层含水量小于4%的煤层，需对煤层进行预注水。本矿3#煤层裂隙较发育，有利于煤层注水。二、3201回采工作面煤层注水的必要性煤层注水湿润煤体是采煤工作面防尘的有效措施。长钻孔煤层注水已被广泛采用，其降尘效果与煤层的裂隙和孔隙的发育程度、注水参数等因素有关，一般降尘率可达到85%以上。煤层注水具有：（1）降低工作面浮游粉尘浓度；（2）提高排放瓦斯效果；（3）预防冲击地压；（4）对煤体产生预先松动，利于落煤等优点。因此，3201工作面有必要煤层注水。三、3201回采工作面注水工艺、参数及设备1、注水方式选择3201回采工作面煤层注水选用工作面超前动压注水工艺、选用长孔煤层注水方式，即在3201回采工作面回风顺槽超前工作面推进度一个月，沿腰线垂直煤壁打长钻孔的注水方式。2、注水参数的确定根据煤层节理裂隙发育情况、工作面长度、注水时间和注水压力、注水钻机能力，确定单向钻孔长度为140m，钻孔角度与煤层倾角度基本一致，钻机选用MYZ—200、22kW钻机，开钻直径87mm，钻孔间距20m,设计钻孔26个。3、封孔方式的选择及封孔长度的确定封孔方式分为水泥砂浆封孔和封孔器封孔两种，根据确定的注水方式和煤层特征，3201采煤工作面采用封孔器封孔方式。4、注水系统的选择3201回采工作面煤层注水钻孔较长、注水压力较大，设计选用动压注水系统。注水泵型号为7BZ-4.5/16、0kW,注水泵流量4.5m3/h,压力16MPa。钻孔注水的水必须是无杂质的清水，对于动压注水，更应保证水的质量,不得有木屑和泥砂。5、3201回采工作面注水的压力、速度、单孔注水量、时间的确定（1）注水压力3201回采工作面煤层注水采用动压注水，煤层注水压力为4—6MPa。（2）单孔注水量钻孔注水量按下式计算：Q=B・L・M・Y・（W-W）・K12式中：Q一个钻孔注水量，ma；B——孔间距20m；L——工作面长度，150m；M——煤层厚度，4.0m；Y——煤的容重，1.41/ma；W——注水后要求达到的水分，取4%；1W——煤层原有水分，按1.85%；2K考虑围岩吸收水分、水的漏失和注水不均匀系数，取1.4。则Q=20X150X4.0X1.41X（4%-1.85%）X1.4=509（ma）（3）矿井日注水量3201回采工作面日注水量按下式计算：Q=K・G・（W-W）日112式中：Q——矿井日注水量，ma；日K——注水系数，取1.3；1G——矿井计划注水回采工作面日产量36361。贝ijQ=1.3X3636X(4%-1.85%)=101.63(m3)日(4)注水流量与注水时间3201回采工作面煤层注水采用动压注水，设计注水压力为4—6Mpa，注水流量为3.5m3/h。注水时间为钻孔开始注水至煤体全面湿润为止，注水煤体全面湿润的标志为湿润范围内煤壁出现均匀的“出汗”渗水。注水时间通常为7~10天。(5)3201回采工作面注水设备及仪器煤层注水钻机：MYZ—200型，1台；煤层注水泵：7BZ-4.5/71台；等量分流器：DF-3型，4台；夹布压力胶管(与泵配套)：20m冷拔无缝钢管(与泵配套)：120m；高压钢丝编制胶管(与泵配套)：100m；弹簧式压力表：5个；高压闸阀：JH-160III,134个快速接头：K型，30个安全阀：6个；煤层注水表：DC-4.5/200,2个内螺纹升降止回阀：HH-160，411个；钢制三通：5个；叶轮湿式水表：1个；便捷式快速水分测定仪：WM-A1个FZM-20型封孔器2个。（6）煤层注水水源3201回采工作面煤层注水水源取自井下消防洒水管网。从3201回采工作面顺槽给静压水管中接水管至注水泵站，将水注入1辆容量为2m3的移动储水箱中，注水泵从储水箱中吸水加压向煤层注水。四、3201回采工作面煤层注水安全技术措施1、打钻、注水期间，迎头必须悬挂便携仪。2、注水前，迎头煤壁应及时挂上防片网，以防注水时冒顶、片帮伤人或造成瓦斯超限。3、打钻时，应安排专人位于安全地点观察顶板、煤壁情况，发现异常立即停止作业，撤出人员。4、打钻人员，注意...
