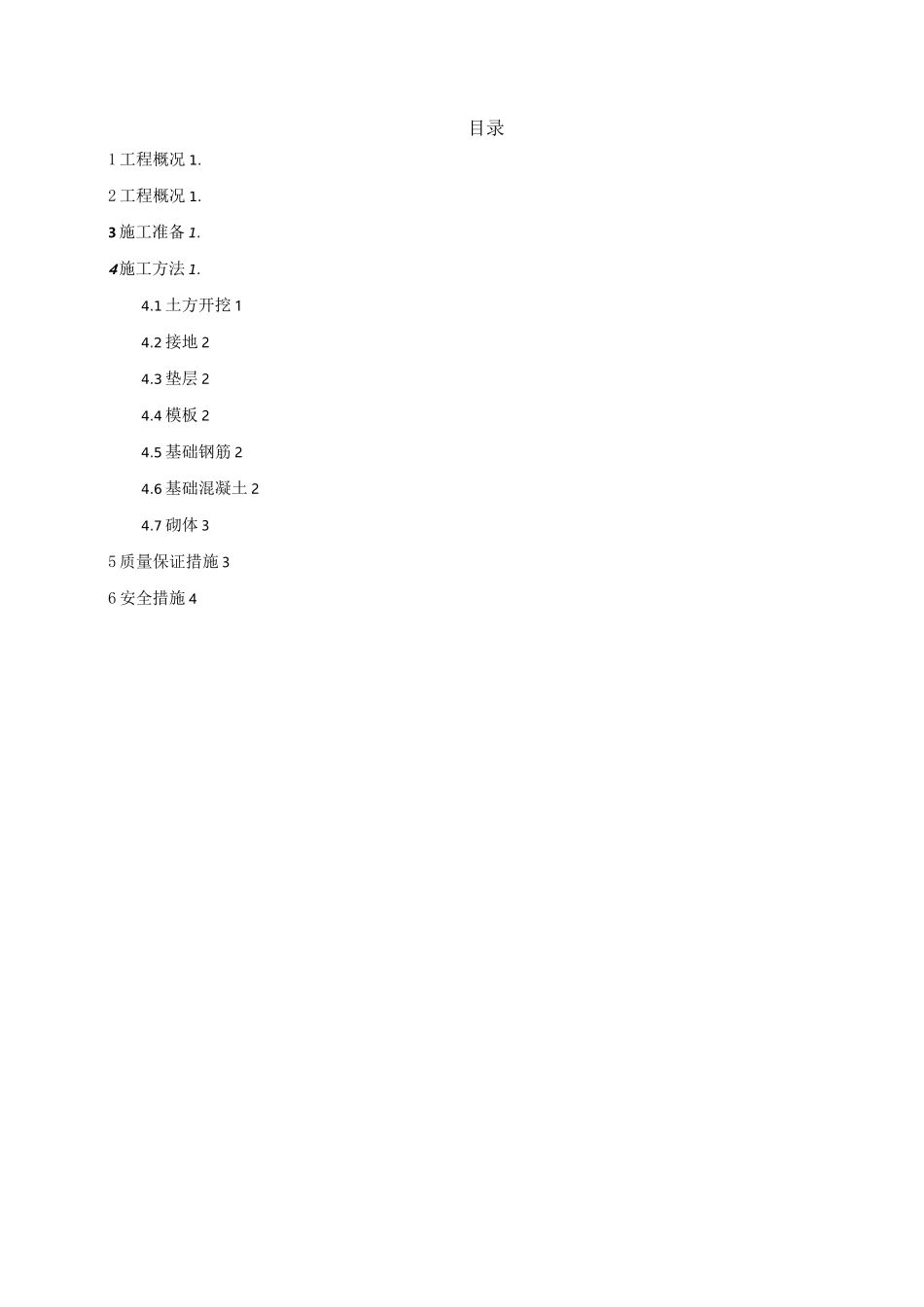

华能建昌小德营子15兆瓦光伏发电项目箱变基础施工方案编制:审核:批准:中国能建东电一公司华能建昌小德营子光伏项目部2017年5月目录1工程概况1.2工程概况1.3施工准备1.4施工方法1.4.1土方开挖14.2接地24.3垫层24.4模板24.5基础钢筋24.6基础混凝土24.7砌体35质量保证措施36安全措施4CG9C中国能建东电一公司华能建昌小德营子15兆瓦光伏发电项目3CG9C中国能建东电一公司华能建昌小德营子15兆瓦光伏发电项目24.6基础混凝土本工程箱变基础采用C30混凝土，钢筋的隐检工作已经完成，并已核实预埋件、线管、孔洞的位置、数量及固定情况无误。模板的预检工作已经完成，模板标高、位置、尺寸准确符合设计要求，支架稳定，支撑和模板固定可靠，模板拼缝严密，符合规范要求。混凝土采用搅拌机现场搅拌，严格控制砂石水泥用量，保证现场配合比，控制混凝土的运输时间并根据天气状况做好保温措施。混凝土运至浇筑地点应不离析，不分层，组成成分不发生变化，并能保证施工所必须的坍落度。在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀。4.7砌体箱变基础采用MU10蒸压灰砂砖，M7.5水泥砂浆砌筑，砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。砌基础墙应挂线，基础标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成“螺丝”墙。基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。拌制砂浆根据试验室提供的砂浆配合比进行配料称量，水泥配料精确度控制在+5%以内；配料精确控制在+5%以内。砂浆采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起，不得少于1.5min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3小时和4小时内使用完毕。5质量保证措施(1)接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。(2)箱变油池底部用1:25水泥砂浆找平，坡向油池端部排水口，坡度不小于0.3%。(3)土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等，按规定分层夯压密实，确保回填土的密实度。(4)模板及支撑系统应连结成整体，竖向结构模板应加设斜撑和剪刀撑，水平结构模板应加强支撑系统的整体连接，对木支撑纵横方向应加强钉拉杆，采用钢管支撑时，应把钢管扣成整体排架。(5)常温下，砖应隔夜浇水，防止过湿或产生不均现象，在干燥酷热及多风的气候下，CG9C中国能建东电一公司华能建昌小德营子15兆瓦光伏发电项目3砖应提前12小时至24小时浇水，湿润程度以砖面含水达到基本饱和状态为宜，砖的含水率控制在10%-15%，当施工间歇完毕重新砌筑时，应对原砌体顶面洒水湿润。砌块的含水量不宜过大，含水量过大会造成墙体变形。(6)砖墙砌筑前，必须清除基层面上的杂物；校核轴线；弹出墙身边线，按施工图标高尺寸分出门窗洞口、附墙垛、构造柱等位置，浇水润湿，方可砌筑。(7)砌体的转角处交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。(8)墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过lm。(9)预埋件与基础内钢筋不得连接，预埋铁件中的锚筋不得采用冷加工钢筋制作。砼入模时，不得产生离析现象，浇筑应保证砼初凝前将次层砼浇筑完毕，若超过150分钟，必须按施工缝处理，在浇筑与柱、墙连成整体的梁板时，应在柱、墙浇完毕后适当停歇，使砼初步沉实，再继续浇筑。(10)所有外露金属构件均热镀锌，镀锌层厚度不小于86口m，不大于120口m。6安全措施(1)现场作业人员必须戴安全帽、穿工作服和劳保鞋。(2)施工现场禁止吸烟，并做好防火措施。(3)施工现场人员必须进行安全技术教育。项目经理部内要有严密的安全监督措施，并经常对职工进行安全教育，提高安全意识。(4)施工前，施工负责人要向操作人员做专项技术安全交底。(5)现场电器设备要有漏电保护器，电缆应设可靠绝缘。(6)基坑内施工人员尤其是排水施工人员必...
