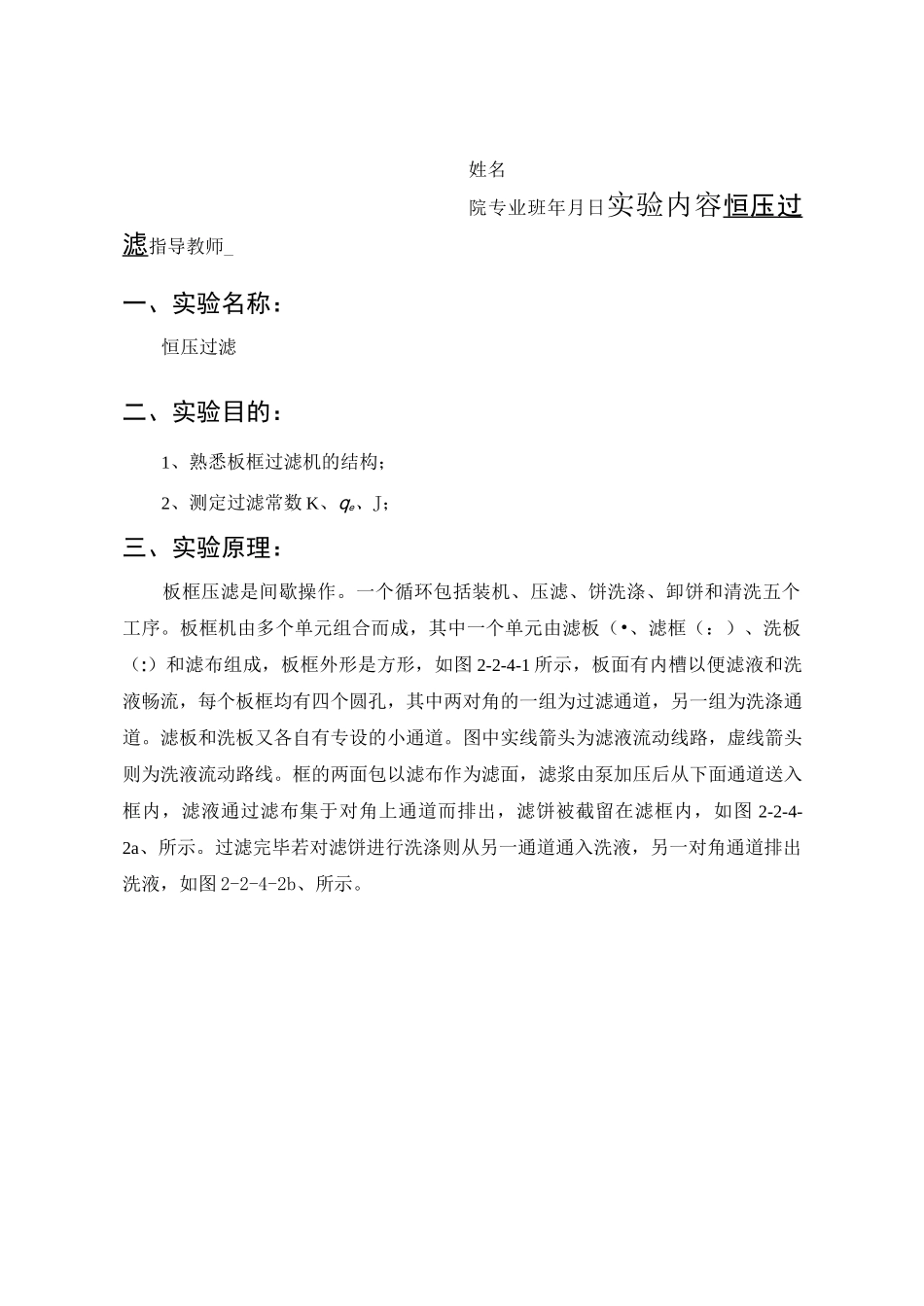

姓名院专业班年月日实验内容恒压过滤指导教师_一、实验名称:恒压过滤二、实验目的:1、熟悉板框过滤机的结构;2、测定过滤常数K、qe、J;三、实验原理:板框压滤是间歇操作。一个循环包括装机、压滤、饼洗涤、卸饼和清洗五个工序。板框机由多个单元组合而成,其中一个单元由滤板(•、滤框(:)、洗板(:)和滤布组成,板框外形是方形,如图2-2-4-1所示,板面有内槽以便滤液和洗液畅流,每个板框均有四个圆孔,其中两对角的一组为过滤通道,另一组为洗涤通道。滤板和洗板又各自有专设的小通道。图中实线箭头为滤液流动线路,虚线箭头则为洗液流动路线。框的两面包以滤布作为滤面,滤浆由泵加压后从下面通道送入框内,滤液通过滤布集于对角上通道而排出,滤饼被截留在滤框内,如图2-2-4-2a、所示。过滤完毕若对滤饼进行洗涤则从另一通道通入洗液,另一对角通道排出洗液,如图2-2-4-2b、所示。实验内釁/VWVVA谱XIX广西大学实验报告姓名院专业班年月日指导教师图2-2-4-1板框结构示意图ti)洗浇图2-2-4-2过滤和洗涤时液体流动路线示意图在过滤操作后期,滤饼即将充满滤框,滤液是通过滤饼厚度的一半及一层滤布而排出,洗涤时洗液是通过两层滤布和整个滤饼层而排出,若以单位时间、单位面积获得的液体量定义为过滤速率或洗涤速率,则可得洗涤速率约为最后过滤速率的1”姓名院专业班
