预制管桩施工组织设计VIP免费

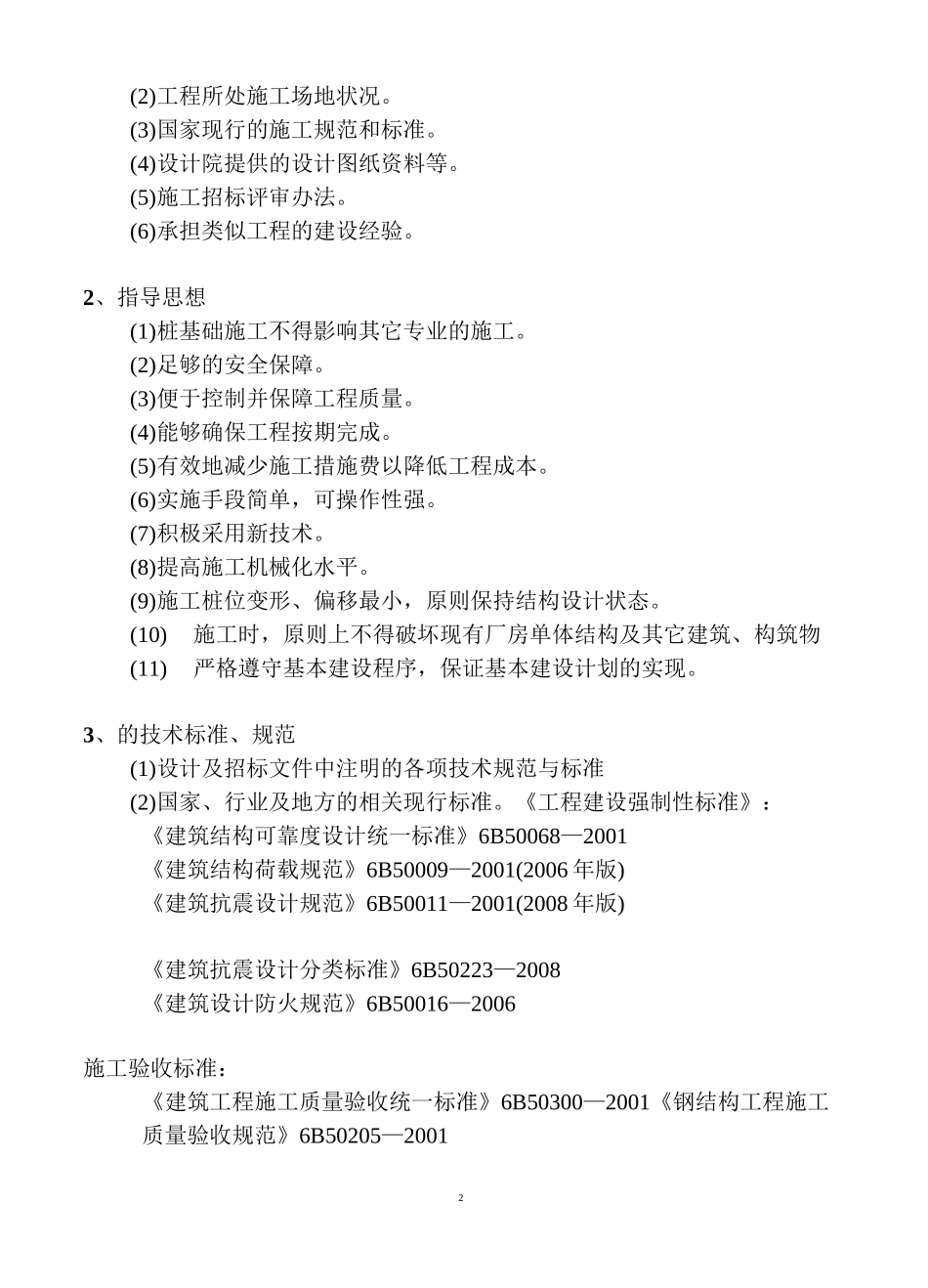

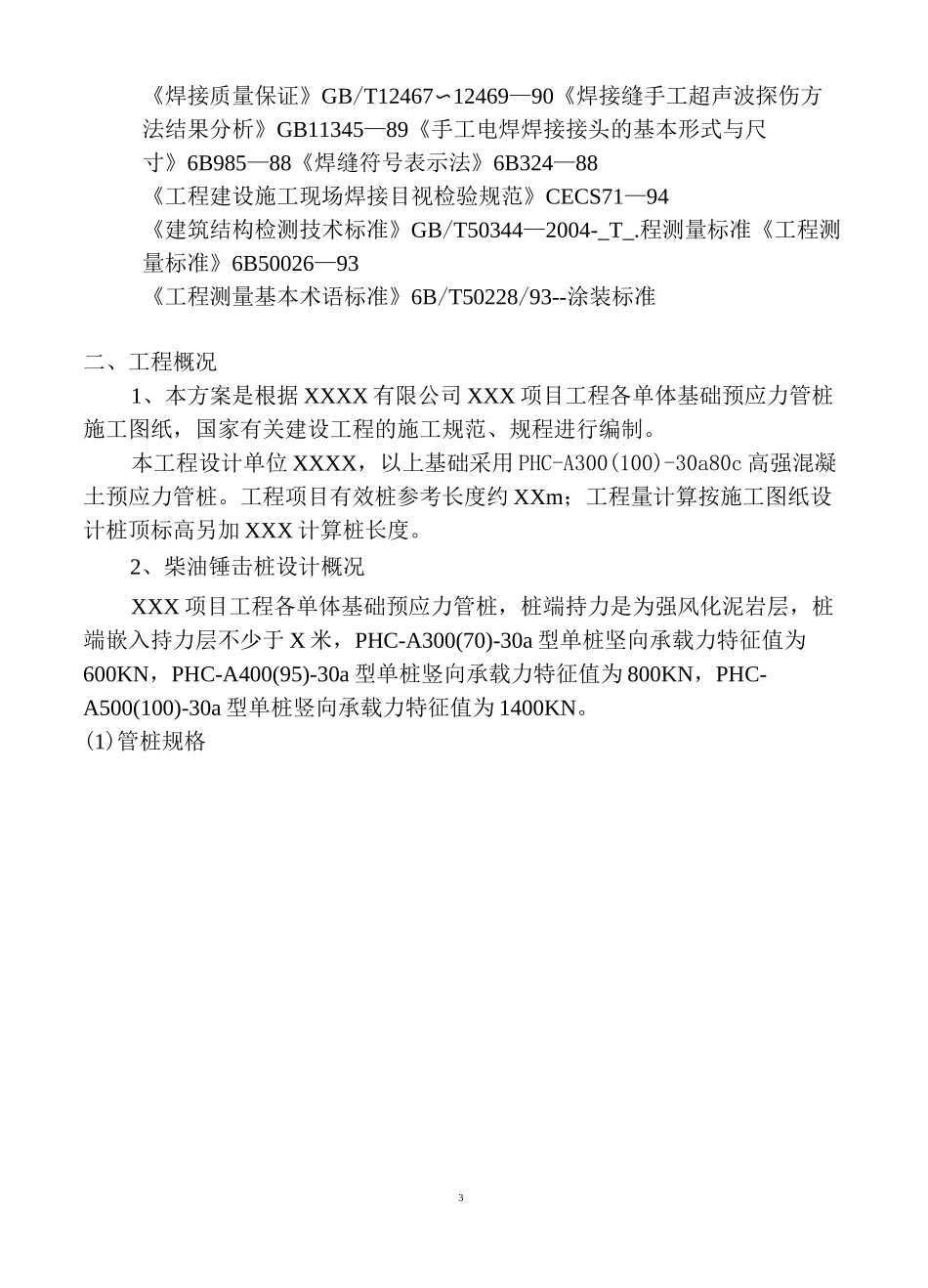

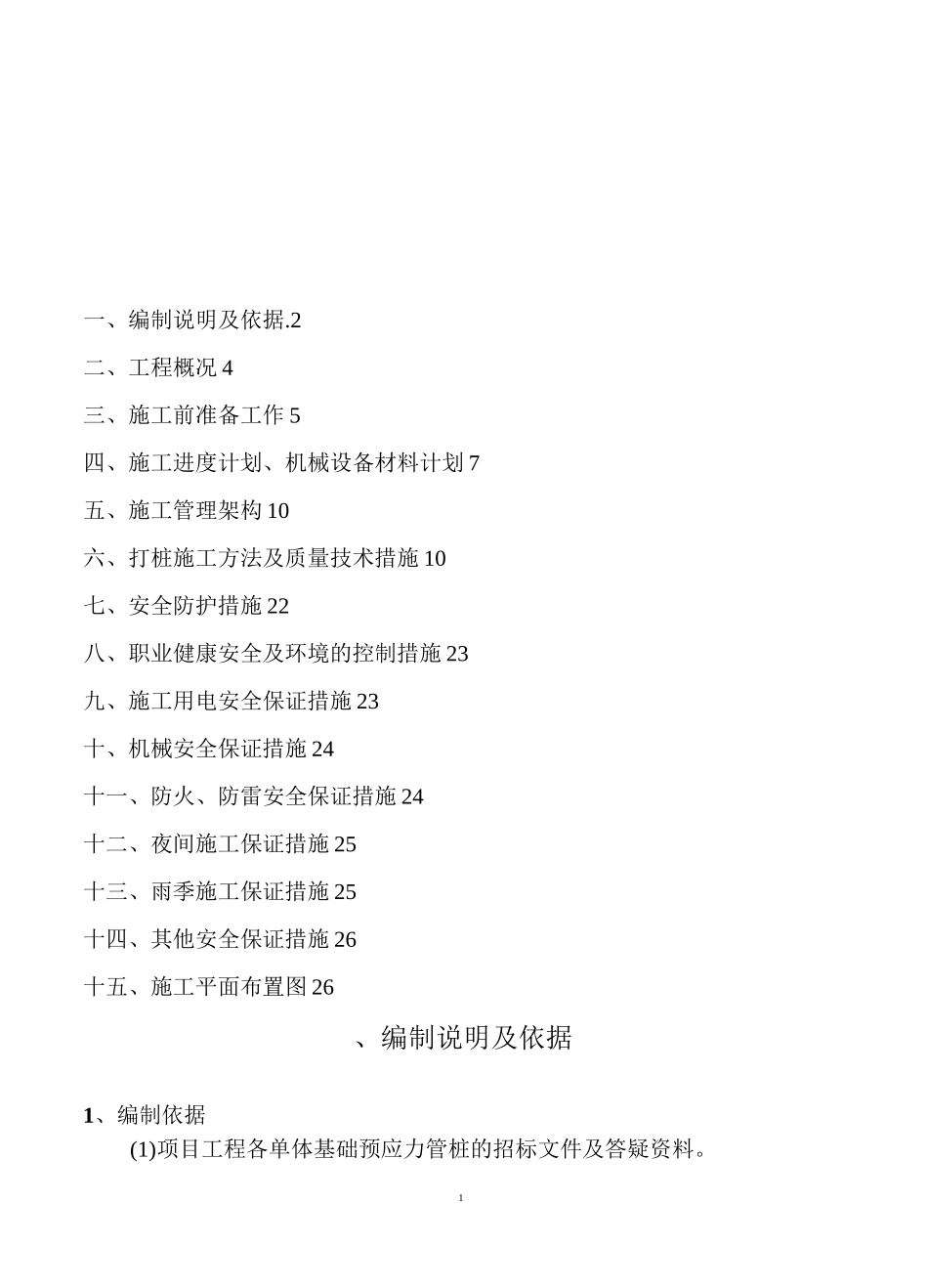

1一、编制说明及依据.2二、工程概况4三、施工前准备工作5四、施工进度计划、机械设备材料计划7五、施工管理架构10六、打桩施工方法及质量技术措施10七、安全防护措施22八、职业健康安全及环境的控制措施23九、施工用电安全保证措施23十、机械安全保证措施24十一、防火、防雷安全保证措施24十二、夜间施工保证措施25十三、雨季施工保证措施25十四、其他安全保证措施26十五、施工平面布置图26、编制说明及依据1、编制依据(1)项目工程各单体基础预应力管桩的招标文件及答疑资料。2(2)工程所处施工场地状况。(3)国家现行的施工规范和标准。(4)设计院提供的设计图纸资料等。(5)施工招标评审办法。(6)承担类似工程的建设经验。2、指导思想(1)桩基础施工不得影响其它专业的施工。(2)足够的安全保障。(3)便于控制并保障工程质量。(4)能够确保工程按期完成。(5)有效地减少施工措施费以降低工程成本。(6)实施手段简单，可操作性强。(7)积极采用新技术。(8)提高施工机械化水平。(9)施工桩位变形、偏移最小，原则保持结构设计状态。(10)施工时，原则上不得破坏现有厂房单体结构及其它建筑、构筑物(11)严格遵守基本建设程序，保证基本建设计划的实现。3、的技术标准、规范(1)设计及招标文件中注明的各项技术规范与标准(2)国家、行业及地方的相关现行标准。《工程建设强制性标准》：《建筑结构可靠度设计统一标准》6B50068—2001《建筑结构荷载规范》6B50009—2001(2006年版)《建筑抗震设计规范》6B50011—2001(2008年版)《建筑抗震设计分类标准》6B50223—2008《建筑设计防火规范》6B50016—2006施工验收标准：《建筑工程施工质量验收统一标准》6B50300—2001《钢结构工程施工质量验收规范》6B50205—20013《焊接质量保证》GB/T12467〜12469—90《焊接缝手工超声波探伤方法结果分析》GB11345—89《手工电焊焊接接头的基本形式与尺寸》6B985—88《焊缝符号表示法》6B324—88《工程建设施工现场焊接目视检验规范》CECS71—94《建筑结构检测技术标准》GB/T50344—2004-_T_.程测量标准《工程测量标准》6B50026—93《工程测量基本术语标准》6B/T50228/93--涂装标准二、工程概况1、本方案是根据XXXX有限公司XXX项目工程各单体基础预应力管桩施工图纸，国家有关建设工程的施工规范、规程进行编制。本工程设计单位XXXX，以上基础采用PHC-A300(100)-30a80c高强混凝土预应力管桩。工程项目有效桩参考长度约XXm；工程量计算按施工图纸设计桩顶标高另加XXX计算桩长度。2、柴油锤击桩设计概况XXX项目工程各单体基础预应力管桩，桩端持力是为强风化泥岩层，桩端嵌入持力层不少于X米，PHC-A300(70)-30a型单桩坚向承载力特征值为600KN，PHC-A400(95)-30a型单桩竖向承载力特征值为800KN，PHC-A500(100)-30a型单桩竖向承载力特征值为1400KN。(1)管桩规格4表1：管桩规格及设计要求一览表桩型管桩类别桩外径mm壁厚mm单桩竖向承载力特征值KN贯入度(mm)预估有效桩长APHC5001001400最后3阵每阵贯入度不大于30mm40米APHC40095800最后3阵每阵贯入度不大于30mm40米APHC30070600最后3阵每阵贯入度不大于30mm40米3、连接方式接桩采用焊接连接。三、施工前准备工作1、技术准备(1)组织测量人员加密导线控制点和水准点，建立施工控制网，做好工程定位放样，并请监理、业主、设计单位有关人员核验，办理好技术复核手续。(2)仔细审核施工图，对图纸存在的疑问及时请业主和设计方予以解释说明。(3)以施工图为依据编制桩位编号图，并根据施工图放样桩位，用合适的竹签打入地面标记桩位，桩位允许偏差W5cm；周围撒上0500mm圆形白灰线，以便打桩前查找和桩机行走到位。5(4)桩位放样和复核前均请监理人员监督复核验收，打桩前施工人员和桩机指挥员必须对桩位“逐个复核，及时校正并采取不定期复查基准轴线和三复核的方式(打桩前复核、打桩时复核，打桩后复核)。2、现场准备1.接收施工图纸，包括基础平面图，承台大样，结构说明或能详细说明设计施工要求的有关资料以及总平面图，地质勘探报告等施工必备的资料。2.详细审核施工图，以设计图纸能实施。审图后参加建设单位组织的图纸会审，一次性彻底解决图纸问题和明确施工技术要求。3.施...
