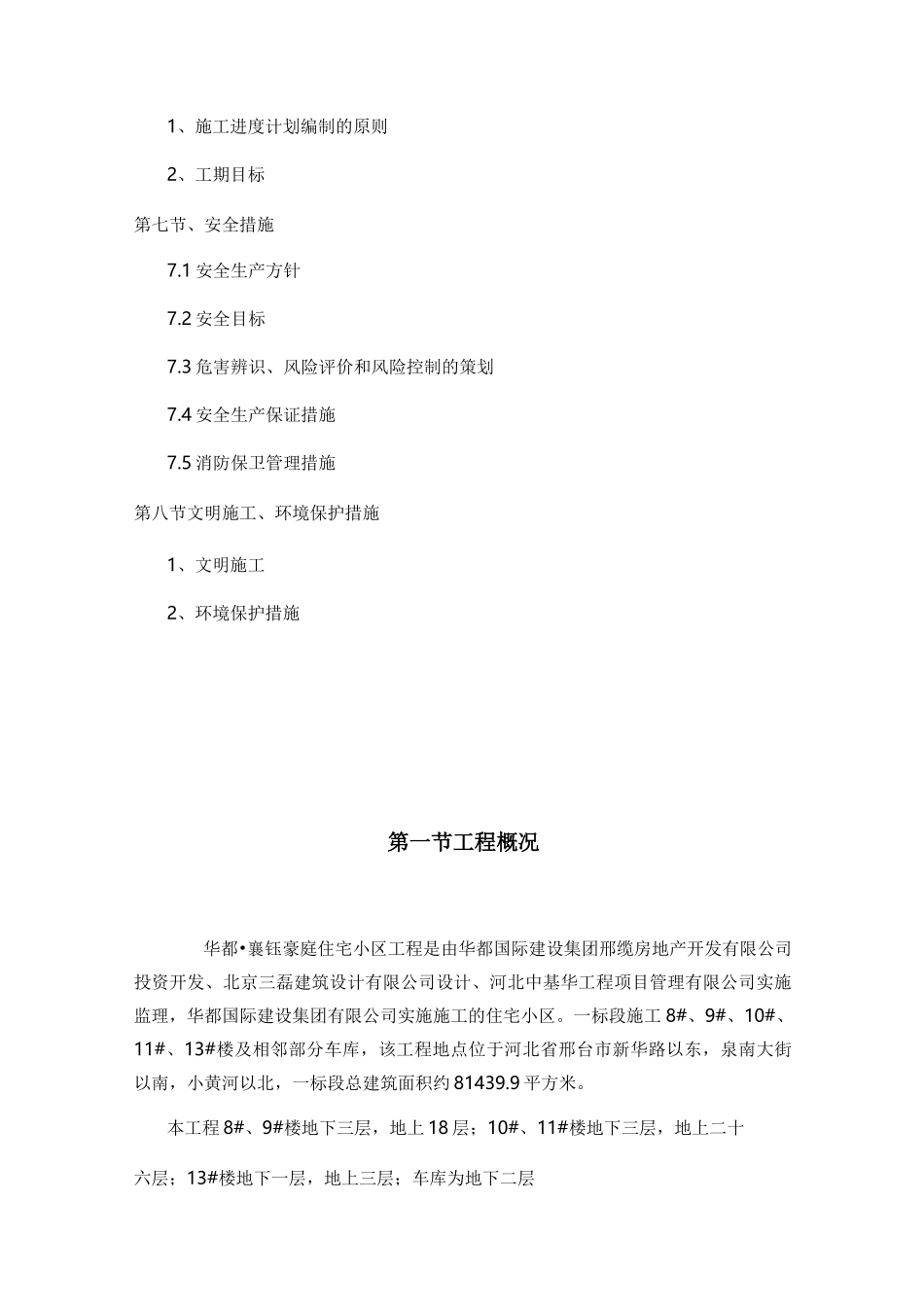

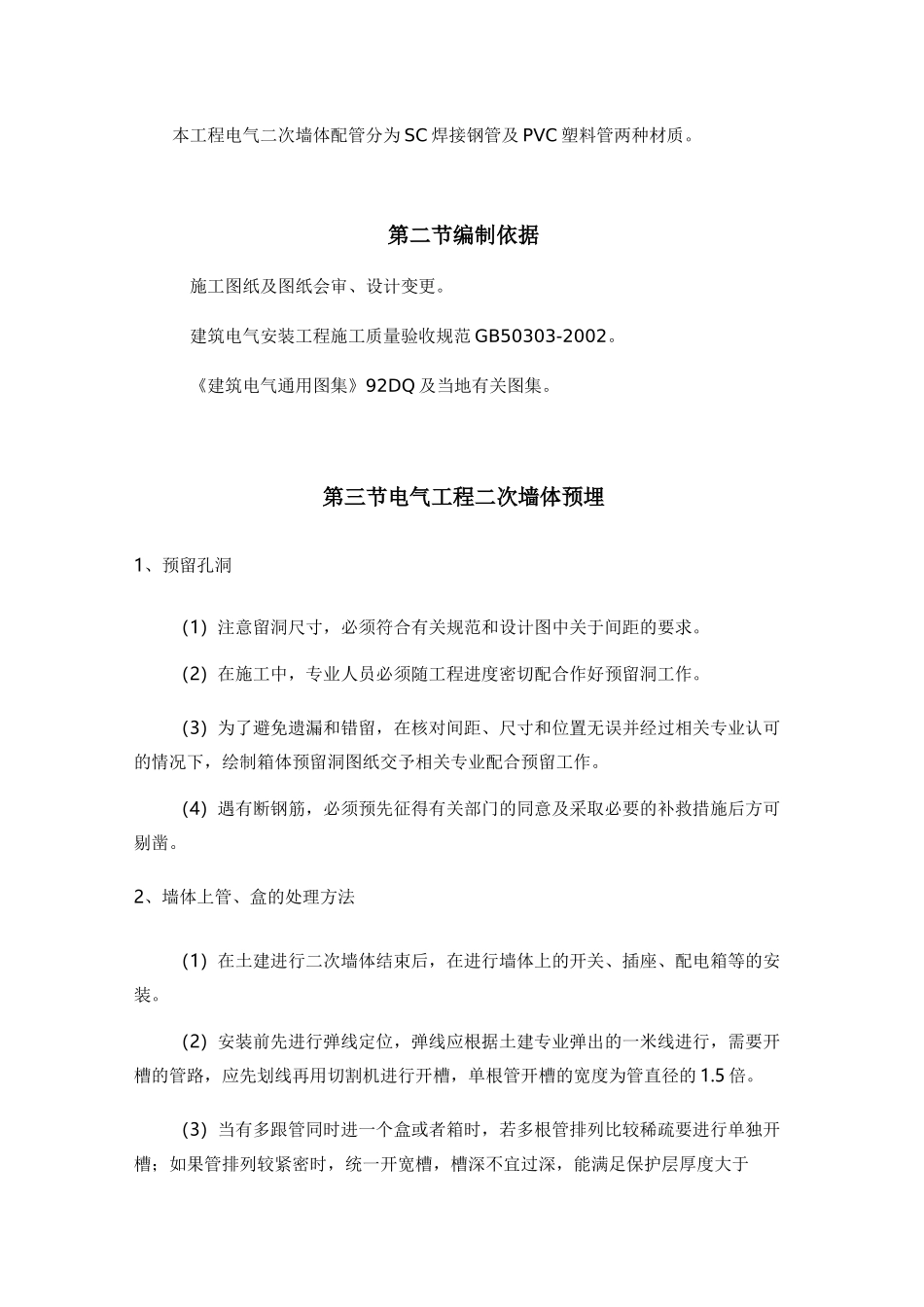

第一节工程概况第二节编制依据第三节电气工程二次墙体预留预埋1、预留孔洞2、墙体上管盒的处理方法第四节半硬质（PVC）绝缘管路敷设1、操作工艺2、配管要求3、砖墙敷管4、质量标准5、成品保护第五节钢管敷设1、施工工艺2、施工管理要求3、质量标准4、成品保护第六节施工总进度计划和工期保障措施1、施工进度计划编制的原则2、工期目标第七节、安全措施7.1安全生产方针7.2安全目标7.3危害辨识、风险评价和风险控制的策划7.4安全生产保证措施7.5消防保卫管理措施第八节文明施工、环境保护措施1、文明施工2、环境保护措施第一节工程概况华都•襄钰豪庭住宅小区工程是由华都国际建设集团邢缆房地产开发有限公司投资开发、北京三磊建筑设计有限公司设计、河北中基华工程项目管理有限公司实施监理，华都国际建设集团有限公司实施施工的住宅小区。一标段施工8#、9#、10#、11#、13#楼及相邻部分车库，该工程地点位于河北省邢台市新华路以东，泉南大街以南，小黄河以北，一标段总建筑面积约81439.9平方米。本工程8#、9#楼地下三层，地上18层；10#、11#楼地下三层，地上二十六层；13#楼地下一层，地上三层；车库为地下二层本工程电气二次墙体配管分为SC焊接钢管及PVC塑料管两种材质。第二节编制依据施工图纸及图纸会审、设计变更。建筑电气安装工程施工质量验收规范GB50303-2002。《建筑电气通用图集》92DQ及当地有关图集。第三节电气工程二次墙体预埋1、预留孔洞（1）注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。（2）在施工中，专业人员必须随工程进度密切配合作好预留洞工作。（3）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，绘制箱体预留洞图纸交予相关专业配合预留工作。（4）遇有断钢筋，必须预先征得有关部门的同意及采取必要的补救措施后方可剔凿。2、墙体上管、盒的处理方法（1）在土建进行二次墙体结束后，在进行墙体上的开关、插座、配电箱等的安装。（2）安装前先进行弹线定位，弹线应根据土建专业弹出的一米线进行，需要开槽的管路，应先划线再用切割机进行开槽，单根管开槽的宽度为管直径的1.5倍。（3）当有多跟管同时进一个盒或者箱时，若多根管排列比较稀疏要进行单独开槽；如果管排列较紧密时，统一开宽槽，槽深不宜过深，能满足保护层厚度大于1.5cm即可。（4）配电箱、盒在安装固定时应根据土建所打的抹墙厚度的标点留出相应的出墙厚度，防止在抹墙完成后嵌入墙体过深，面板、箱盖等无法正常安装。（5）相邻同一标高底盒安装高差小于2毫米，同一场所相同标高底盒高差小于5毫米；底盒安装不应有歪斜、出墙不平整等现象。第四节半硬质（PVC）绝缘管路敷设1、操作工艺1）PVC电管暗敷设工艺流程弹线定位-k管路开槽-k箱、盒固定-k管路敷设2）弹线定位墙上盒、箱弹线定位：砖墙、大模板混凝土墙、墙盒、箱弹线定位，按弹出的水平线，对照精装图用小线和水平尺测量出盒、箱准确位置。卫生间、厨房等需要精确定位的场所，待精装专业弹线定位后在进行施工。3）盒、箱固定：A、盒、箱固定应平正、牢固，纵横坐标准确。B、砖墙稳注盒、箱:预留盒、箱孔洞：首先按设计图加工电管长度，配合土建施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将电管甩在预留孔外，管口堵好。待稳注盒、箱时，一管一孔的穿入盒、箱。剔洞稳注盒、箱，再接短管：按弹出的水平线，对照精装修图找出盒箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大。洞剔好后，用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用混凝土将盒、箱稳入洞中，待混凝土凝固后，再接短管入盒、箱。2、配管要求1）PVC绝缘导管的连接可采用套管粘接法和专用端头进行连接；套管的长度不应小于管外径的3倍，管子的接口应位于套管的中心，接口处应用胶粘剂粘接牢固。2）敷设管路时，应尽量减少弯曲。3）局部剔槽敷管应加以固定，并用强度等级不小于M10水泥砂浆抹面保护,保护层厚度大于15mm。4）在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔横槽及剔断钢筋，剔槽的宽度不得大于管外径的1.5倍。5）管子最小弯曲半径应M6D，弯扁度...
