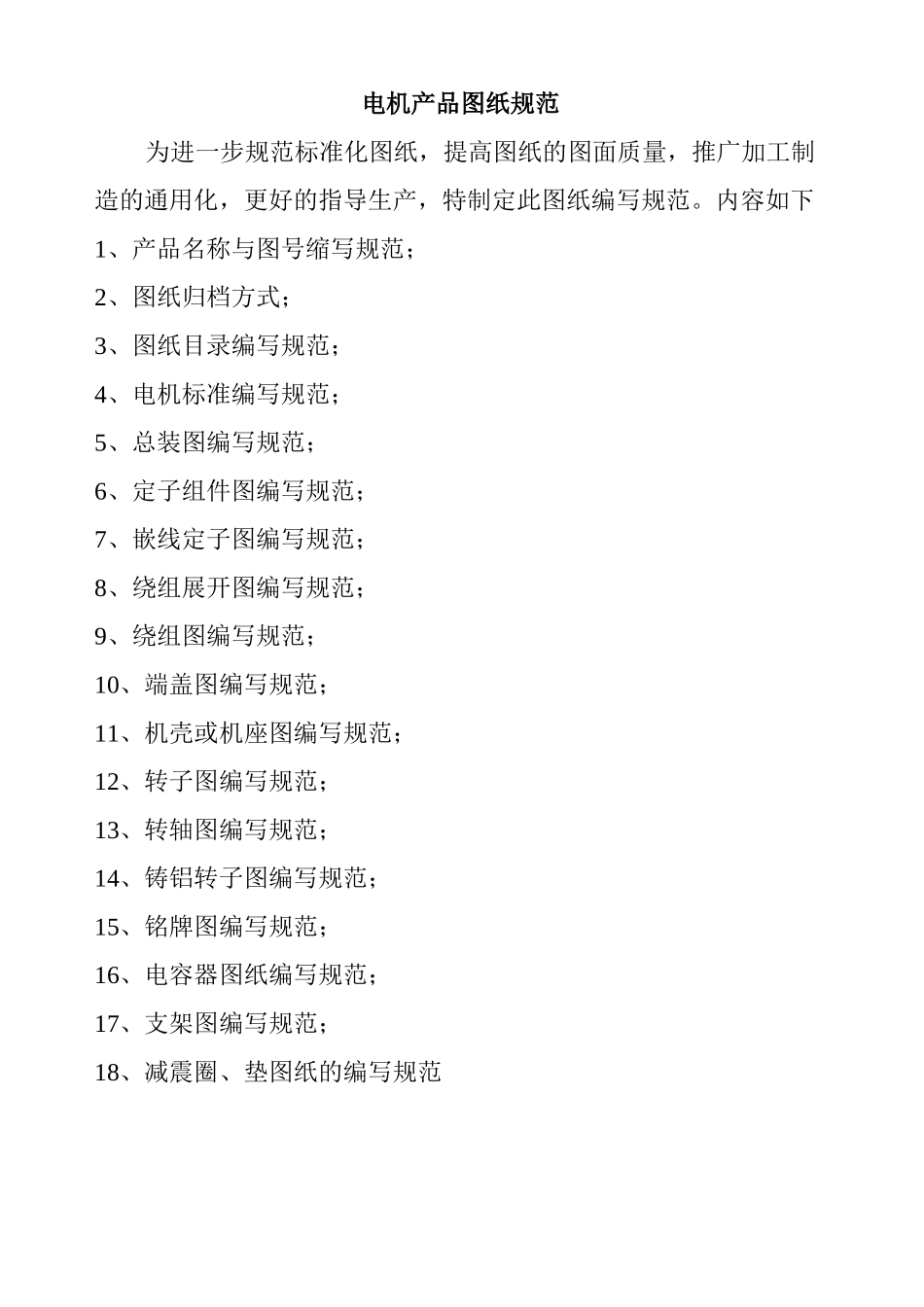

电机图纸设计规范_第1页
1/34

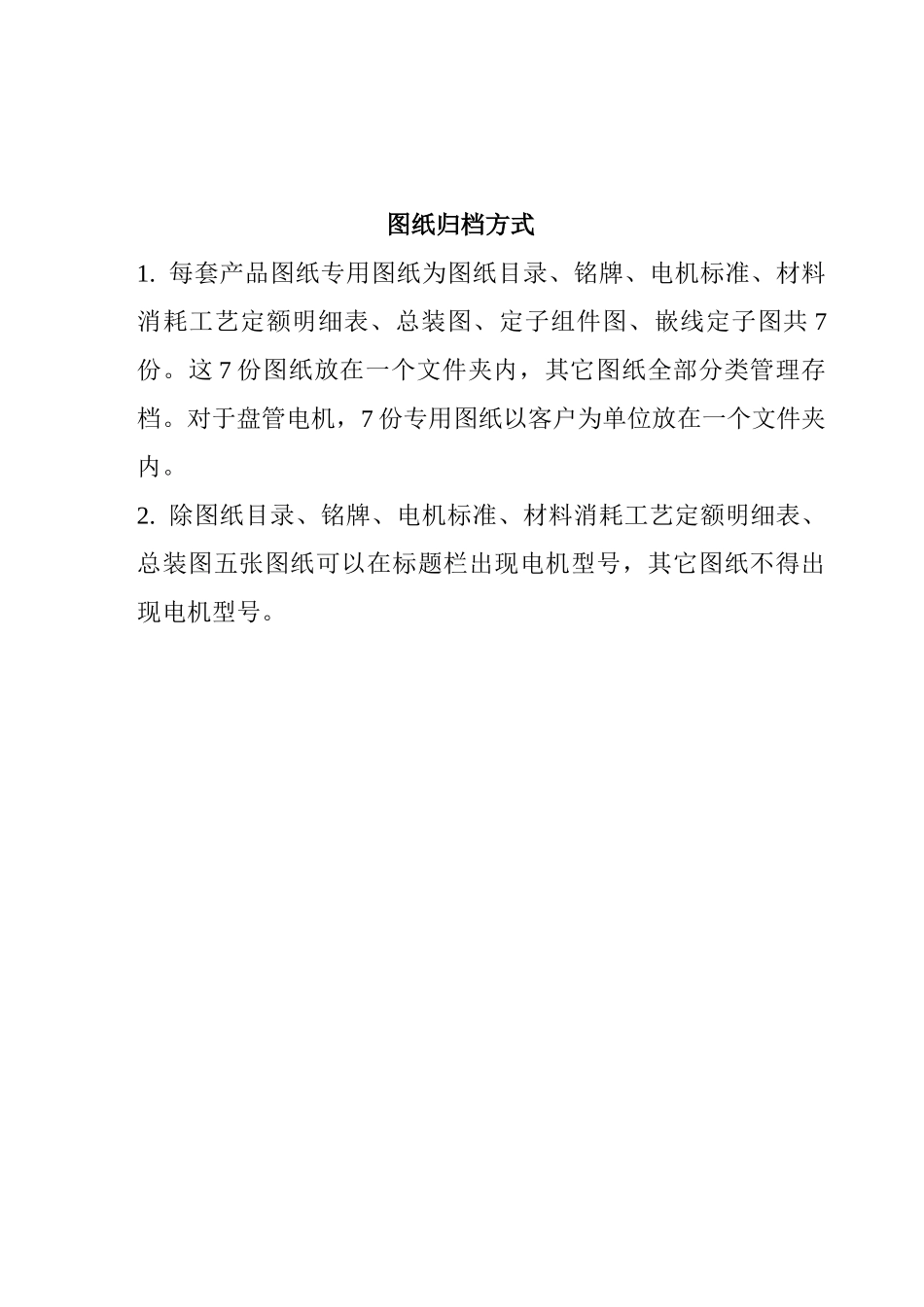

电机图纸设计规范_第2页
2/34

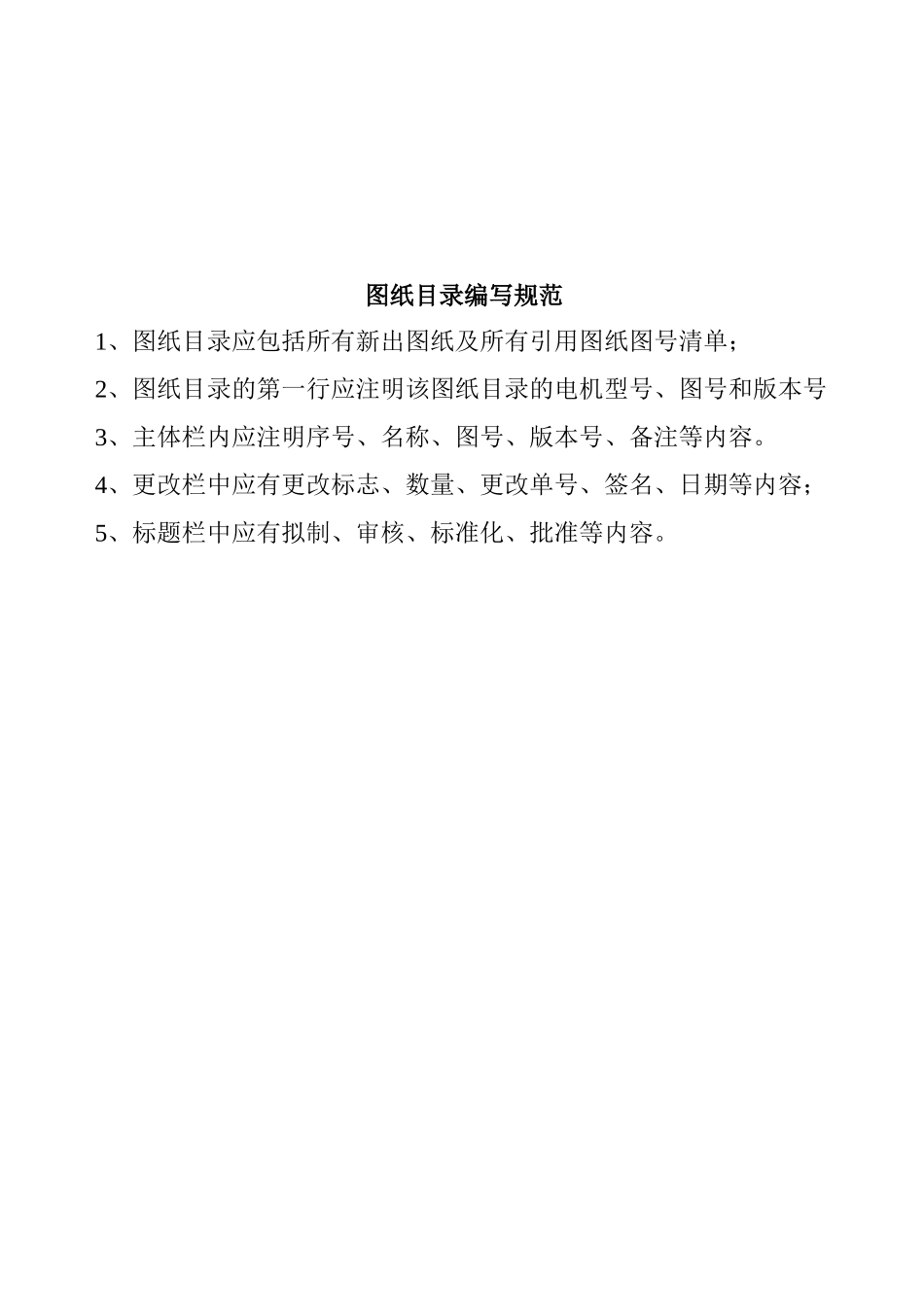

电机图纸设计规范_第3页
3/34
电机产品图纸规范为进一步规范标准化图纸,提高图纸的图面质量,推广加工制造的通用化,更好的指导生产,特制定此图纸编写规范。内容如下1、产品名称与图号缩写规范;2、图纸归档方式;3、图纸目录编写规范;4、电机标准编写规范;5、总装图编写规范;6、定子组件图编写规范;7、嵌线定子图编写规范;8、绕组展开图编写规范;9、绕组图编写规范;10、端盖图编写规范;11、机壳或机座图编写规范;12、转子图编写规范;13、转轴图编写规范;14、铸铝转子图编写规范;15、铭牌图编写规范;16、电容器图纸编写规范;17、支架图编写规范;18、减震圈、垫图纸的编写规范图纸归档方式1.每套产品图纸专用图纸为图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图、定子组件图、嵌线定子图共7份。这7份图纸放在一个文件夹内,其它图纸全部分类管理存档。对于盘管电机,7份专用图纸以客户为单位放在一个文件夹内。2.除图纸目录、铭牌、电机标准、材料消耗工艺定额明细表、总装图五张图纸可以在标题栏出现电机型号,其它图纸不得出现电机型号。图纸目录编写规范1、图纸目录应包括所有新出图纸及所有引用图纸图号清单;2、图纸目录的第一行应注明该图纸目录的电机型号、图号和版本号3、主体栏内应注明序号、名称、图号、版本号、备注等内容。4、更改栏中应有更改标志、数量、更改单号、签名、日期等内容;5、标题栏中应有拟制、审核、标准化、批准等内容。电机标准的编写规范1、电机标准中应包括外观、电性能、常态绝缘电阻、电气强度、轴向窜动、振动速度、噪音、轴径向跳动、电机的测试温升、外形尺寸和转向等内容。2、电机标准的第一栏应包括:电机型号、图号、版本号等内容;主体栏中包括序号、技术要求、备注等内容;更改栏中应包括更改标记、数量、更改单号、签名、日期等内容;标题栏中应包括拟制、审核、批准等内容。3、外观:表面无划伤、脏污、锈斑;接插件牢固、无松脱;铭牌清晰正确、粘贴牢固。4、电性能:4.1应注明电源电压、频率、电容值;4.2直流电阻的公差按±10%;4.3空载电流、功率的公差为±10%;4.4增加负载测试条件和时间,如测功机测试、实际负载测试、带风叶测试等。测试时间如马上测试,堵转10min后测试,带风叶负载10min后测试等。4.5负载电流、功率的公差按±10%;4.6负载转矩的公差:高档按±10%。中、低、微档按±15%;4.7转速的公差:高档按土30rpm。中、低、微档按土40rpm;4.8堵转电流、功率、转矩的公差按±15%;4.9最大转矩按客户要求,若客户无要求,则此项内容不写;4.10电容端电压通常按W450V标注。以上项目的单位按国家标准统一标准(如N.m、A、W等),以上项目的公差若客户要求高,则按客户要求。5、常态绝缘电阻:上100MQ;6、电气强度:1800V/1S,5mA;7、轴径向跳动:①轴伸长度W75mm时标注为0.03;②轴伸长度275mm时标注为0.05;8、轴向窜动:0.3~1.2mm;9、振动速度:盘管电机1.8mm/s(格力盘管电机1.5mm/s),其它电机1.6mm/s;10、噪音:耳听无异常杂音,电磁噪音按GB/T4270-2002中II级要求;(若客户有特殊要求的按客户要求)11、应注明电机的测试温升;12、外形尺寸和转向:外形尺寸和转向符合总装图要求;13、其它性能:其它性能满足标准JB/T4270-2002《房间空调器风扇电动机通用技术要求》、GB4706.1-2000、GB12350-2000《小功率电动机的安全要求》及企业标准Q/320412XYK001-2005中的有关规定执行。总装图1、总装图一定要用A3幅面的纸张打印;2、标题栏应采用装配图的标题栏,应包括设计、制图、审核、工艺标准化、批准等内容。例如下:YDK120-47-8总装图KT120-0051等级标记重量比例更改标记数量更改单号签名日期1:1设计审核第1张共1张版本号:0工艺制图常州新亚电机有限公司标准化批准3、明细栏的编写顺序和内容:序号、图号、名称、规格、数量、备注。有图纸的零部件如:端盖、调整垫圈、波形垫圈、转子、嵌线定子或定子组件、铭牌、合格证、减震垫或减震圈、钢套、护线圈、磁钢、隔电环、防水圈、防水盖、O型圈、PG支架、接头、风扇、支架、电容盒、PG盖、金属管、包塑管、卡固、风叶定位片、电容、接地标志、线路板组件、离心开关...
