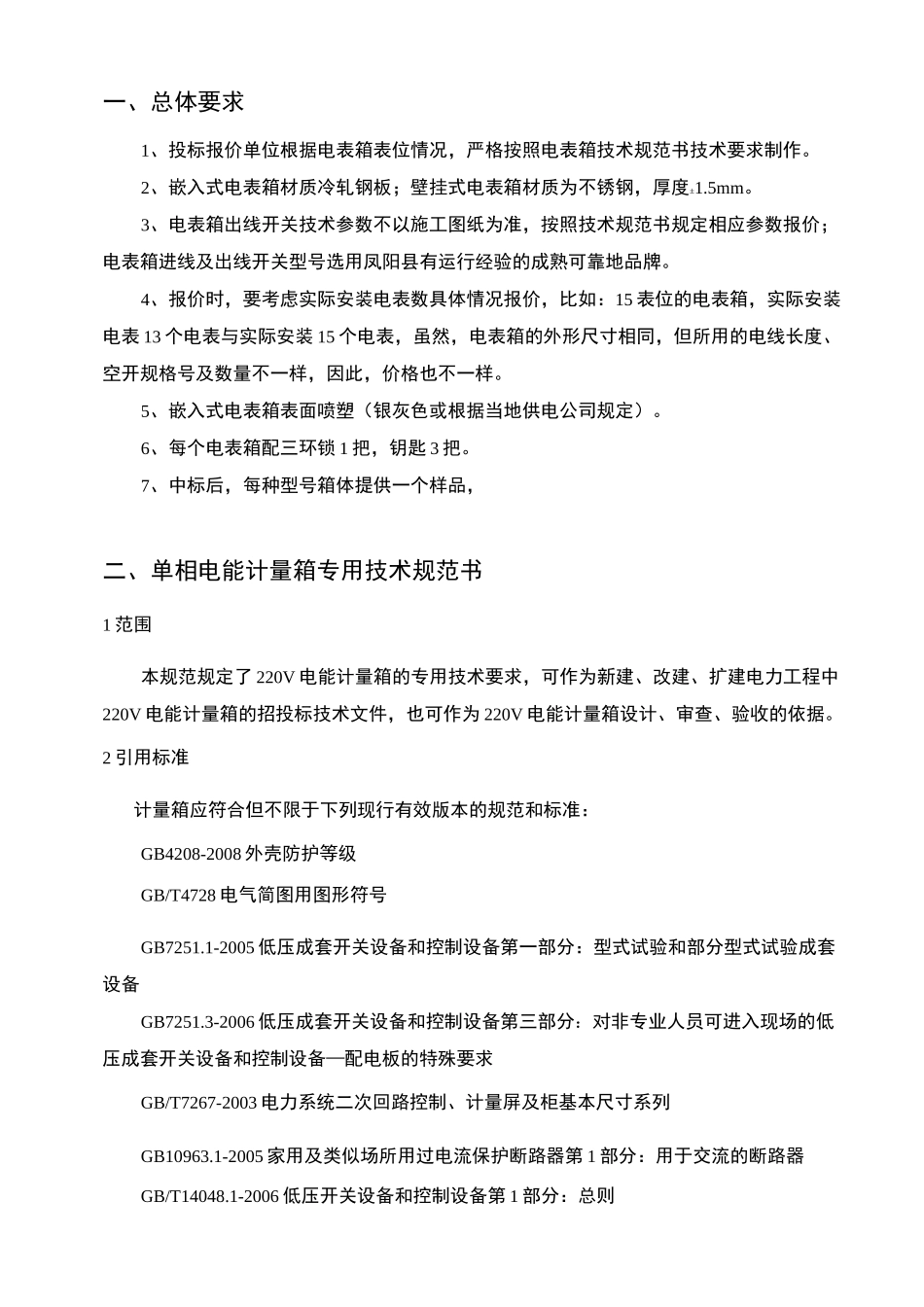

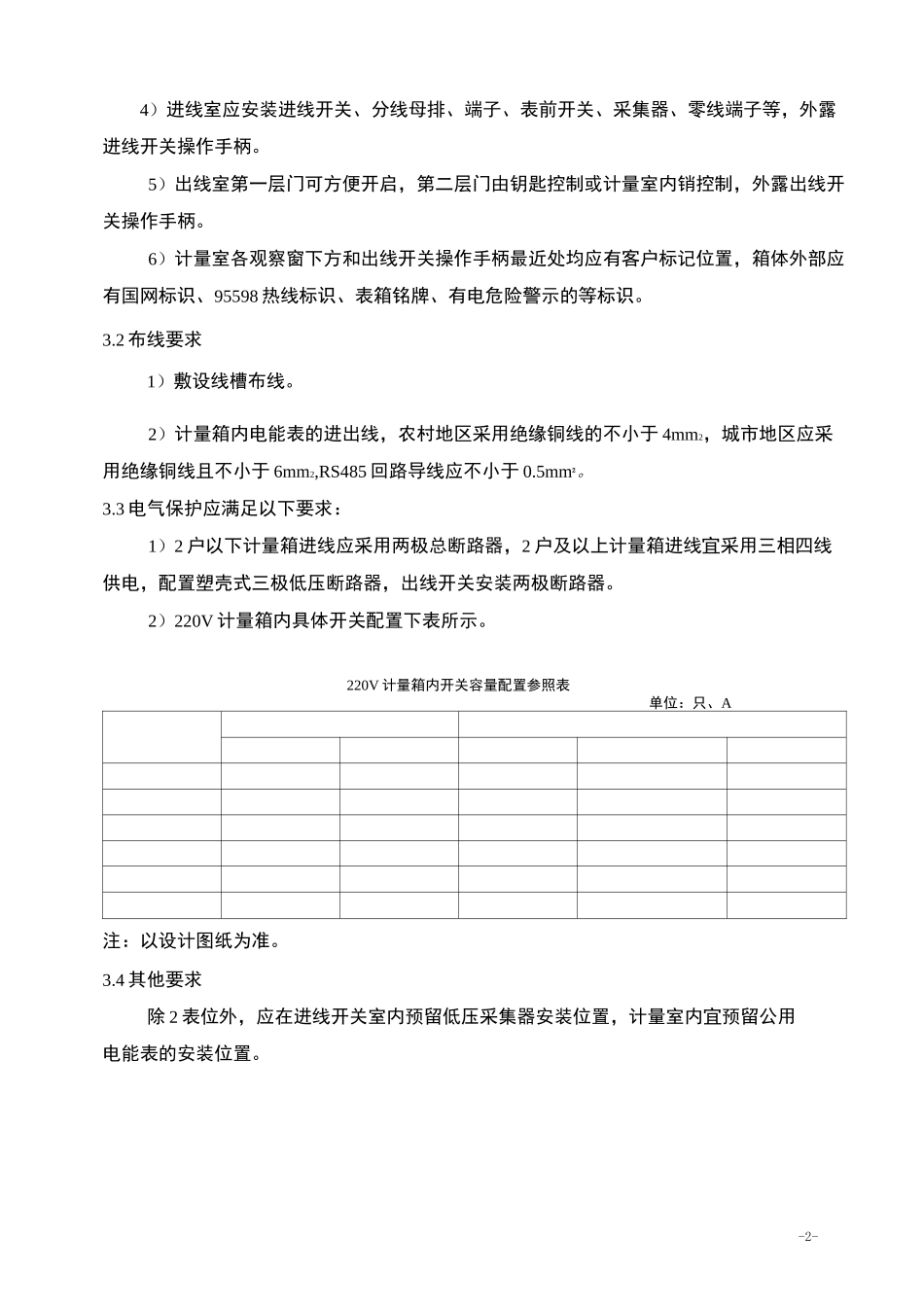

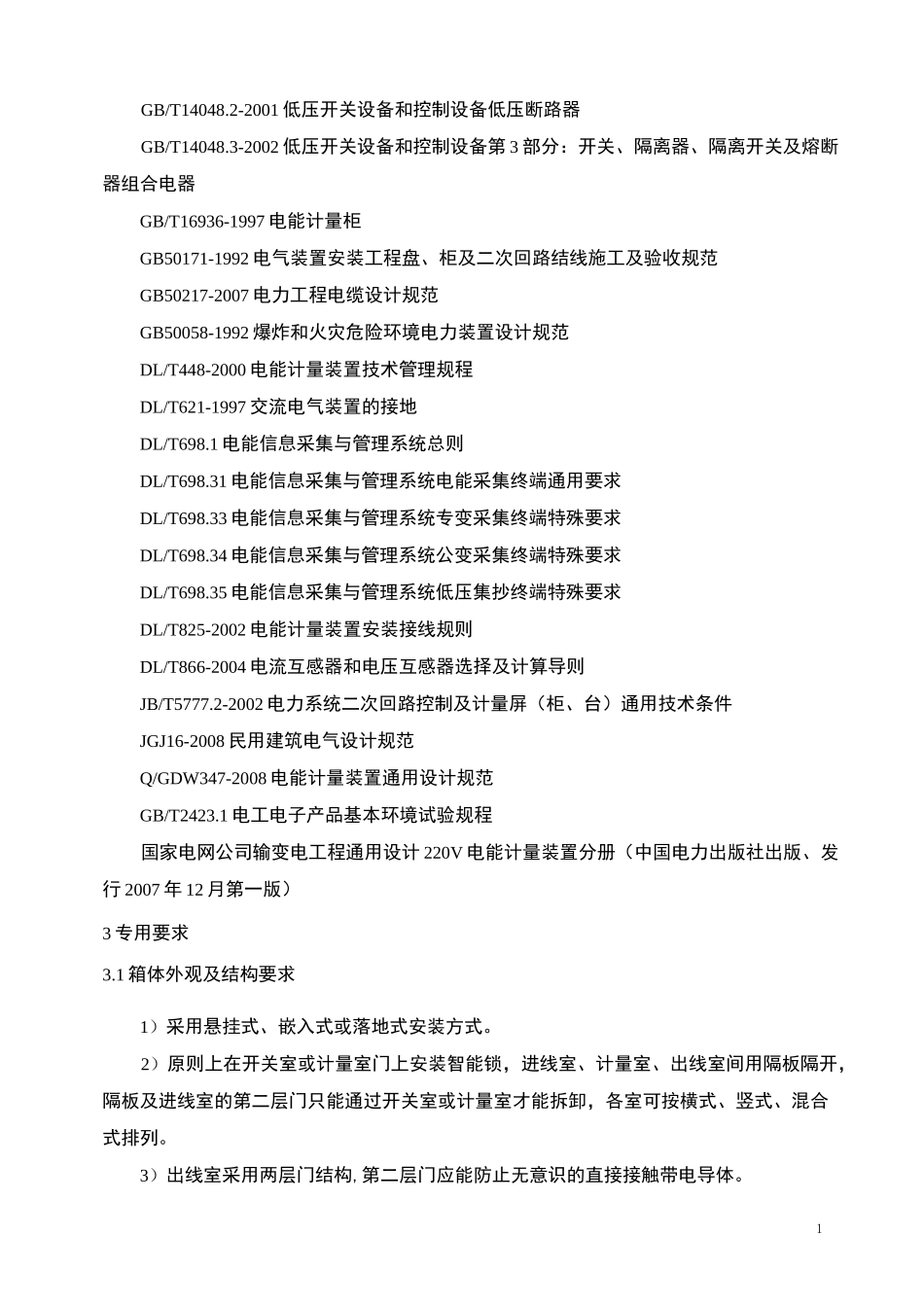

一、总体要求1、投标报价单位根据电表箱表位情况，严格按照电表箱技术规范书技术要求制作。2、嵌入式电表箱材质冷轧钢板；壁挂式电表箱材质为不锈钢，厚度±1.5mm。3、电表箱出线开关技术参数不以施工图纸为准，按照技术规范书规定相应参数报价；电表箱进线及出线开关型号选用凤阳县有运行经验的成熟可靠地品牌。4、报价时，要考虑实际安装电表数具体情况报价，比如：15表位的电表箱，实际安装电表13个电表与实际安装15个电表，虽然，电表箱的外形尺寸相同，但所用的电线长度、空开规格号及数量不一样，因此，价格也不一样。5、嵌入式电表箱表面喷塑（银灰色或根据当地供电公司规定）。6、每个电表箱配三环锁1把，钥匙3把。7、中标后，每种型号箱体提供一个样品，二、单相电能计量箱专用技术规范书1范围本规范规定了220V电能计量箱的专用技术要求，可作为新建、改建、扩建电力工程中220V电能计量箱的招投标技术文件，也可作为220V电能计量箱设计、审查、验收的依据。2引用标准计量箱应符合但不限于下列现行有效版本的规范和标准：GB4208-2008外壳防护等级GB/T4728电气简图用图形符号GB7251.1-2005低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB7251.3-2006低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T7267-2003电力系统二次回路控制、计量屏及柜基本尺寸系列GB10963.1-2005家用及类似场所用过电流保护断路器第1部分：用于交流的断路器GB/T14048.1-2006低压开关设备和控制设备第1部分：总则1GB/T14048.2-2001低压开关设备和控制设备低压断路器GB/T14048.3-2002低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB/T16936-1997电能计量柜GB50171-1992电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50217-2007电力工程电缆设计规范GB50058-1992爆炸和火灾危险环境电力装置设计规范DL/T448-2000电能计量装置技术管理规程DL/T621-1997交流电气装置的接地DL/T698.1电能信息采集与管理系统总则DL/T698.31电能信息采集与管理系统电能采集终端通用要求DL/T698.33电能信息采集与管理系统专变采集终端特殊要求DL/T698.34电能信息采集与管理系统公变采集终端特殊要求DL/T698.35电能信息采集与管理系统低压集抄终端特殊要求DL/T825-2002电能计量装置安装接线规则DL/T866-2004电流互感器和电压互感器选择及计算导则JB/T5777.2-2002电力系统二次回路控制及计量屏（柜、台）通用技术条件JGJ16-2008民用建筑电气设计规范Q/GDW347-2008电能计量装置通用设计规范GB/T2423.1电工电子产品基本环境试验规程国家电网公司输变电工程通用设计220V电能计量装置分册（中国电力出版社出版、发行2007年12月第一版）3专用要求3.1箱体外观及结构要求1）采用悬挂式、嵌入式或落地式安装方式。2）原则上在开关室或计量室门上安装智能锁，进线室、计量室、出线室间用隔板隔开，隔板及进线室的第二层门只能通过开关室或计量室才能拆卸，各室可按横式、竖式、混合式排列。3）出线室采用两层门结构,第二层门应能防止无意识的直接接触带电导体。-2-4）进线室应安装进线开关、分线母排、端子、表前开关、采集器、零线端子等，外露进线开关操作手柄。5）出线室第一层门可方便开启，第二层门由钥匙控制或计量室内销控制，外露出线开关操作手柄。6）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置，箱体外部应有国网标识、95598热线标识、表箱铭牌、有电危险警示的等标识。3.2布线要求1）敷设线槽布线。2）计量箱内电能表的进出线，农村地区采用绝缘铜线的不小于4mm2，城市地区应采用绝缘铜线且不小于6mm2,RS485回路导线应不小于0.5mm2。3.3电气保护应满足以下要求：1）2户以下计量箱进线应采用两极总断路器，2户及以上计量箱进线宜采用三相四线供电，配置塑壳式三极低压断路器，出线开关安装两极断路器。2）220V计量箱内具体开关配置下表所示。220V计量箱内开关容量配置参照表单位：只、A注：以设计图纸为准。3.4其他要求除2表位外，应在进线开关室内预留低压采集器安装位置，计...
