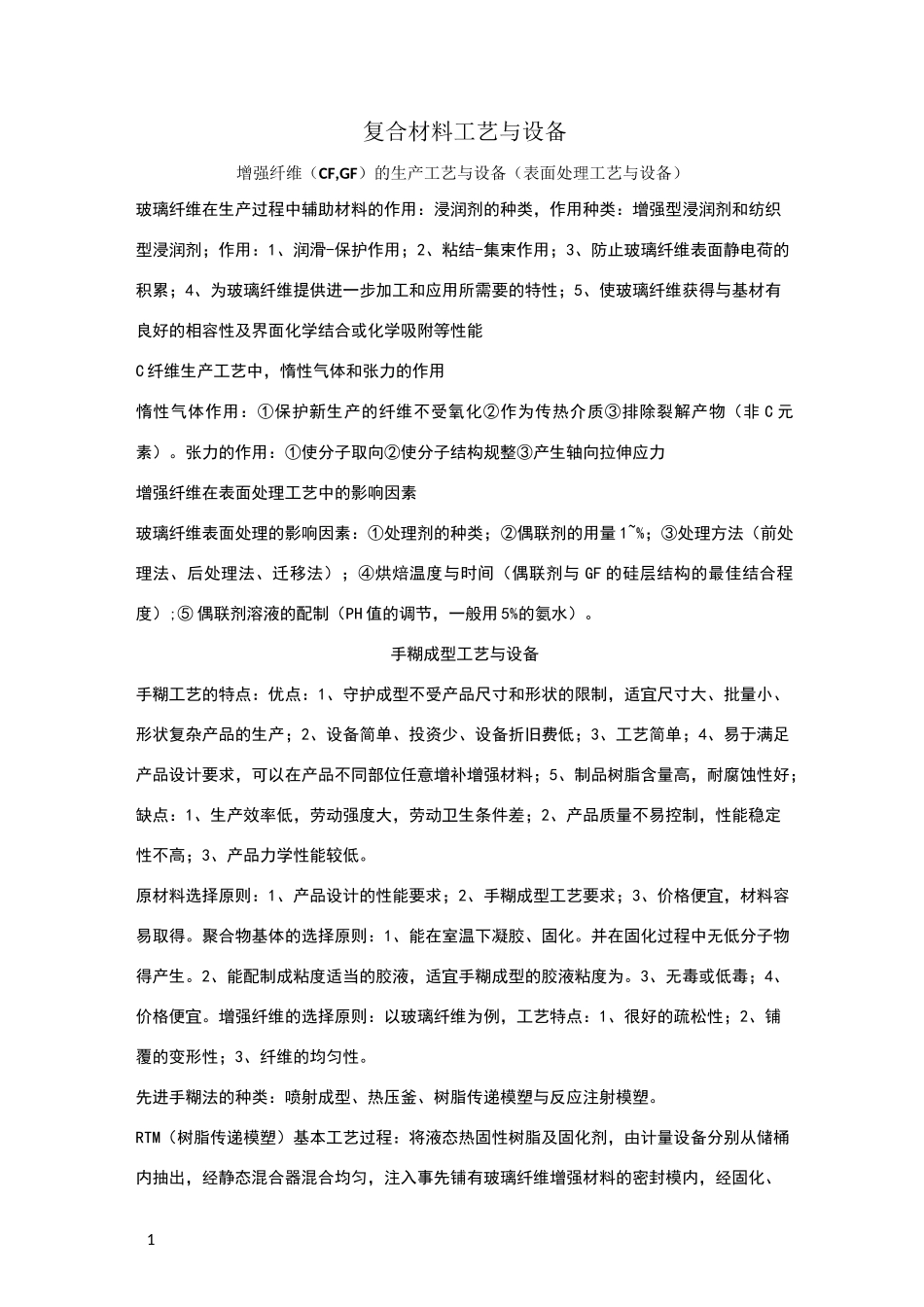

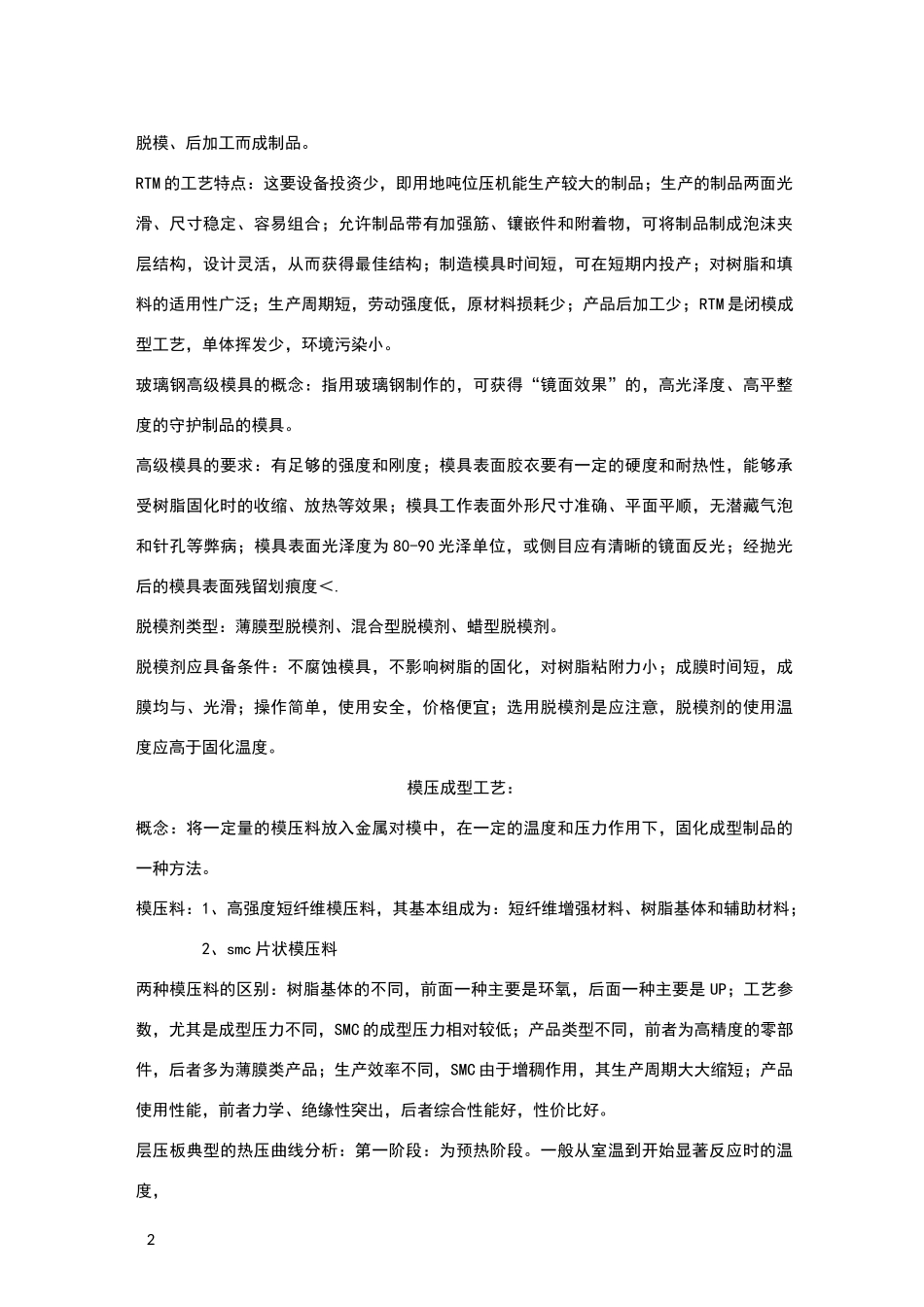

1复合材料工艺与设备增强纤维（CF,GF）的生产工艺与设备（表面处理工艺与设备）玻璃纤维在生产过程中辅助材料的作用：浸润剂的种类，作用种类：增强型浸润剂和纺织型浸润剂；作用：1、润滑-保护作用；2、粘结-集束作用；3、防止玻璃纤维表面静电荷的积累；4、为玻璃纤维提供进一步加工和应用所需要的特性；5、使玻璃纤维获得与基材有良好的相容性及界面化学结合或化学吸附等性能C纤维生产工艺中，惰性气体和张力的作用惰性气体作用：①保护新生产的纤维不受氧化②作为传热介质③排除裂解产物（非C元素）。张力的作用：①使分子取向②使分子结构规整③产生轴向拉伸应力增强纤维在表面处理工艺中的影响因素玻璃纤维表面处理的影响因素：①处理剂的种类；②偶联剂的用量1~%；③处理方法（前处理法、后处理法、迁移法）；④烘焙温度与时间（偶联剂与GF的硅层结构的最佳结合程度）;⑤偶联剂溶液的配制（PH值的调节，一般用5%的氨水）。手糊成型工艺与设备手糊工艺的特点：优点：1、守护成型不受产品尺寸和形状的限制，适宜尺寸大、批量小、形状复杂产品的生产；2、设备简单、投资少、设备折旧费低；3、工艺简单；4、易于满足产品设计要求，可以在产品不同部位任意增补增强材料；5、制品树脂含量高，耐腐蚀性好；缺点：1、生产效率低，劳动强度大，劳动卫生条件差；2、产品质量不易控制，性能稳定性不高；3、产品力学性能较低。原材料选择原则：1、产品设计的性能要求；2、手糊成型工艺要求；3、价格便宜，材料容易取得。聚合物基体的选择原则：1、能在室温下凝胶、固化。并在固化过程中无低分子物得产生。2、能配制成粘度适当的胶液，适宜手糊成型的胶液粘度为。3、无毒或低毒；4、价格便宜。增强纤维的选择原则：以玻璃纤维为例，工艺特点：1、很好的疏松性；2、铺覆的变形性；3、纤维的均匀性。先进手糊法的种类：喷射成型、热压釜、树脂传递模塑与反应注射模塑。RTM（树脂传递模塑）基本工艺过程：将液态热固性树脂及固化剂，由计量设备分别从储桶内抽出，经静态混合器混合均匀，注入事先铺有玻璃纤维增强材料的密封模内，经固化、2脱模、后加工而成制品。RTM的工艺特点：这要设备投资少，即用地吨位压机能生产较大的制品；生产的制品两面光滑、尺寸稳定、容易组合；允许制品带有加强筋、镶嵌件和附着物，可将制品制成泡沫夹层结构，设计灵活，从而获得最佳结构；制造模具时间短，可在短期内投产；对树脂和填料的适用性广泛；生产周期短，劳动强度低，原材料损耗少；产品后加工少；RTM是闭模成型工艺，单体挥发少，环境污染小。玻璃钢高级模具的概念：指用玻璃钢制作的，可获得“镜面效果”的，高光泽度、高平整度的守护制品的模具。高级模具的要求：有足够的强度和刚度；模具表面胶衣要有一定的硬度和耐热性，能够承受树脂固化时的收缩、放热等效果；模具工作表面外形尺寸准确、平面平顺，无潜藏气泡和针孔等弊病；模具表面光泽度为80-90光泽单位，或侧目应有清晰的镜面反光；经抛光后的模具表面残留划痕度＜.脱模剂类型：薄膜型脱模剂、混合型脱模剂、蜡型脱模剂。脱模剂应具备条件：不腐蚀模具，不影响树脂的固化，对树脂粘附力小；成膜时间短，成膜均与、光滑；操作简单，使用安全，价格便宜；选用脱模剂是应注意，脱模剂的使用温度应高于固化温度。模压成型工艺：概念：将一定量的模压料放入金属对模中，在一定的温度和压力作用下，固化成型制品的一种方法。模压料：1、高强度短纤维模压料，其基本组成为：短纤维增强材料、树脂基体和辅助材料；2、smc片状模压料两种模压料的区别：树脂基体的不同，前面一种主要是环氧，后面一种主要是UP；工艺参数，尤其是成型压力不同，SMC的成型压力相对较低；产品类型不同，前者为高精度的零部件，后者多为薄膜类产品；生产效率不同，SMC由于增稠作用，其生产周期大大缩短；产品使用性能，前者力学、绝缘性突出，后者综合性能好，性价比好。层压板典型的热压曲线分析：第一阶段：为预热阶段。一般从室温到开始显著反应时的温度，3这一阶段称为预热阶段。预热的目的主要是使胶布中的树脂融化，使挥发物跑掉，熔融树脂进一步浸渍玻璃布。此时...
