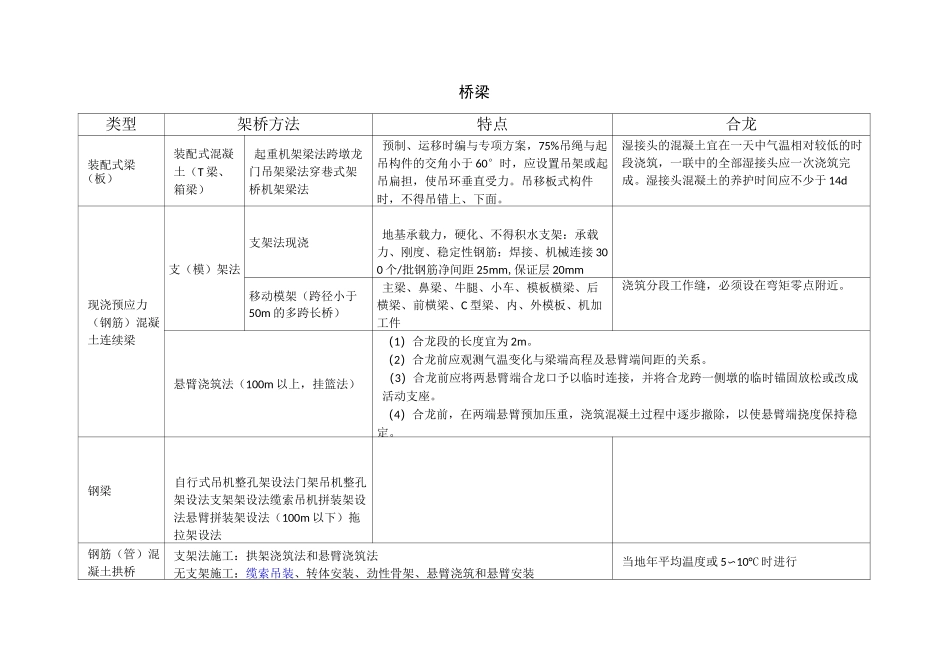

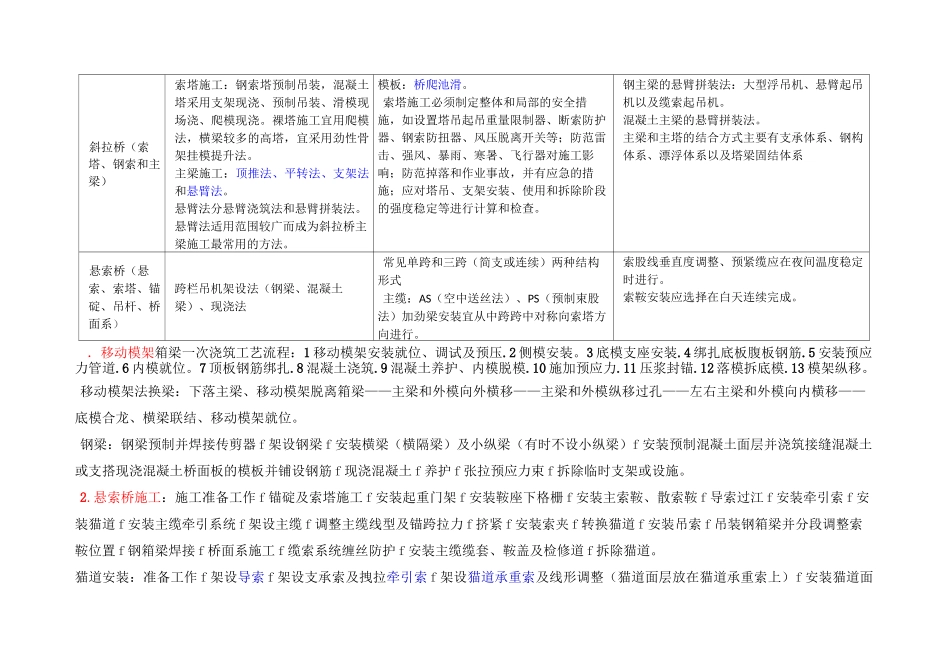

桥梁类型架桥方法特点合龙装配式梁（板）装配式混凝土（T梁、箱梁）起重机架梁法跨墩龙门吊架梁法穿巷式架桥机架梁法预制、运移时编与专项方案，75%吊绳与起吊构件的交角小于60°时，应设置吊架或起吊扁担，使吊环垂直受力。吊移板式构件时，不得吊错上、下面。湿接头的混凝土宜在一天中气温相对较低的时段浇筑，一联中的全部湿接头应一次浇筑完成。湿接头混凝土的养护时间应不少于14d现浇预应力（钢筋）混凝土连续梁支（模）架法支架法现浇地基承载力，硬化、不得积水支架：承载力、刚度、稳定性钢筋：焊接、机械连接300个/批钢筋净间距25mm,保证层20mm移动模架（跨径小于50m的多跨长桥）主梁、鼻梁、牛腿、小车、模板横梁、后横梁、前横梁、C型梁、内、外模板、机加工件浇筑分段工作缝，必须设在弯矩零点附近。悬臂浇筑法（100m以上，挂篮法）（1）合龙段的长度宜为2m。（2）合龙前应观测气温变化与梁端高程及悬臂端间距的关系。（3）合龙前应将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时锚固放松或改成活动支座。（4）合龙前，在两端悬臂预加压重，浇筑混凝土过程中逐步撤除，以使悬臂端挠度保持稳定。钢梁自行式吊机整孔架设法门架吊机整孔架设法支架架设法缆索吊机拼装架设法悬臂拼装架设法（100m以下）拖拉架设法钢筋（管）混凝土拱桥支架法施工：拱架浇筑法和悬臂浇筑法无支架施工：缆索吊装、转体安装、劲性骨架、悬臂浇筑和悬臂安装当地年平均温度或5〜10°C时进行斜拉桥（索塔、钢索和主梁）索塔施工：钢索塔预制吊装，混凝土塔采用支架现浇、预制吊装、滑模现场浇、爬模现浇。裸塔施工宜用爬模法，横梁较多的高塔，宜采用劲性骨架挂模提升法。主梁施工：顶推法、平转法、支架法和悬臂法。悬臂法分悬臂浇筑法和悬臂拼装法。悬臂法适用范围较广而成为斜拉桥主梁施工最常用的方法。模板：桥爬池滑。索塔施工必须制定整体和局部的安全措施，如设置塔吊起吊重量限制器、断索防护器、钢索防扭器、风压脱离开关等；防范雷击、强风、暴雨、寒暑、飞行器对施工影响；防范掉落和作业事故，并有应急的措施；应对塔吊、支架安装、使用和拆除阶段的强度稳定等进行计算和检查。钢主梁的悬臂拼装法：大型浮吊机、悬臂起吊机以及缆索起吊机。混凝土主梁的悬臂拼装法。主梁和主塔的结合方式主要有支承体系、钢构体系、漂浮体系以及塔梁固结体系悬索桥（悬索、索塔、锚碇、吊杆、桥面系）跨栏吊机架设法（钢梁、混凝土梁）、现浇法常见单跨和三跨（简支或连续）两种结构形式主缆：AS（空中送丝法）、PS（预制束股法）加劲梁安装宜从中跨跨中对称向索塔方向进行。索股线垂直度调整、预紧缆应在夜间温度稳定时进行。索鞍安装应选择在白天连续完成。．移动模架箱梁一次浇筑工艺流程：1移动模架安装就位、调试及预压.2侧模安装。3底模支座安装.4绑扎底板腹板钢筋.5安装预应力管道.6内模就位。7顶板钢筋绑扎.8混凝土浇筑.9混凝土养护、内模脱模.10施加预应力.11压浆封锚.12落模拆底模.13模架纵移。移动模架法换梁：下落主梁、移动模架脱离箱梁——主梁和外模向外横移——主梁和外模纵移过孔——左右主梁和外模向内横移——底模合龙、横梁联结、移动模架就位。钢梁：钢梁预制并焊接传剪器f架设钢梁f安装横梁（横隔梁）及小纵梁（有时不设小纵梁）f安装预制混凝土面层并浇筑接缝混凝土或支搭现浇混凝土桥面板的模板并铺设钢筋f现浇混凝土f养护f张拉预应力束f拆除临时支架或设施。2.悬索桥施工：施工准备工作f锚碇及索塔施工f安装起重门架f安装鞍座下格栅f安装主索鞍、散索鞍f导索过江f安装牵引索f安装猫道f安装主缆牵引系统f架设主缆f调整主缆线型及锚跨拉力f挤紧f安装索夹f转换猫道f安装吊索f吊装钢箱梁并分段调整索鞍位置f钢箱梁焊接f桥面系施工f缆索系统缠丝防护f安装主缆缆套、鞍盖及检修道f拆除猫道。猫道安装：准备工作f架设导索f架设支承索及拽拉牵引索f架设猫道承重索及线形调整（猫道面层放在猫道承重索上）f安装猫道面层及横向通道f安装门架支承索、扶手索f安装栏杆网、猫道门架及抗风缆f安装照明系统，形成猫道。猫道构造包括承重索、猫道索锚固系统、扶手索、门架支承索、...
