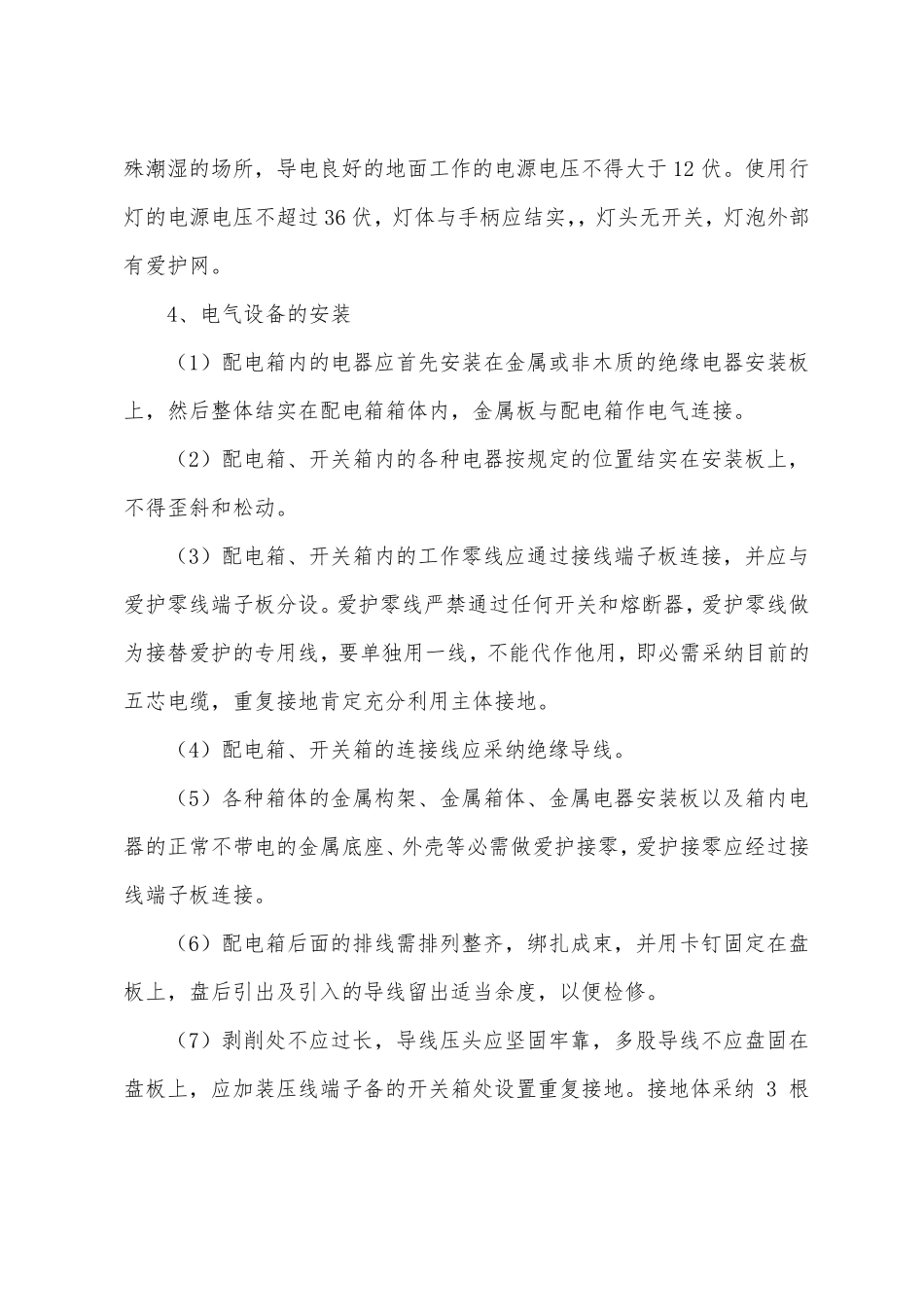

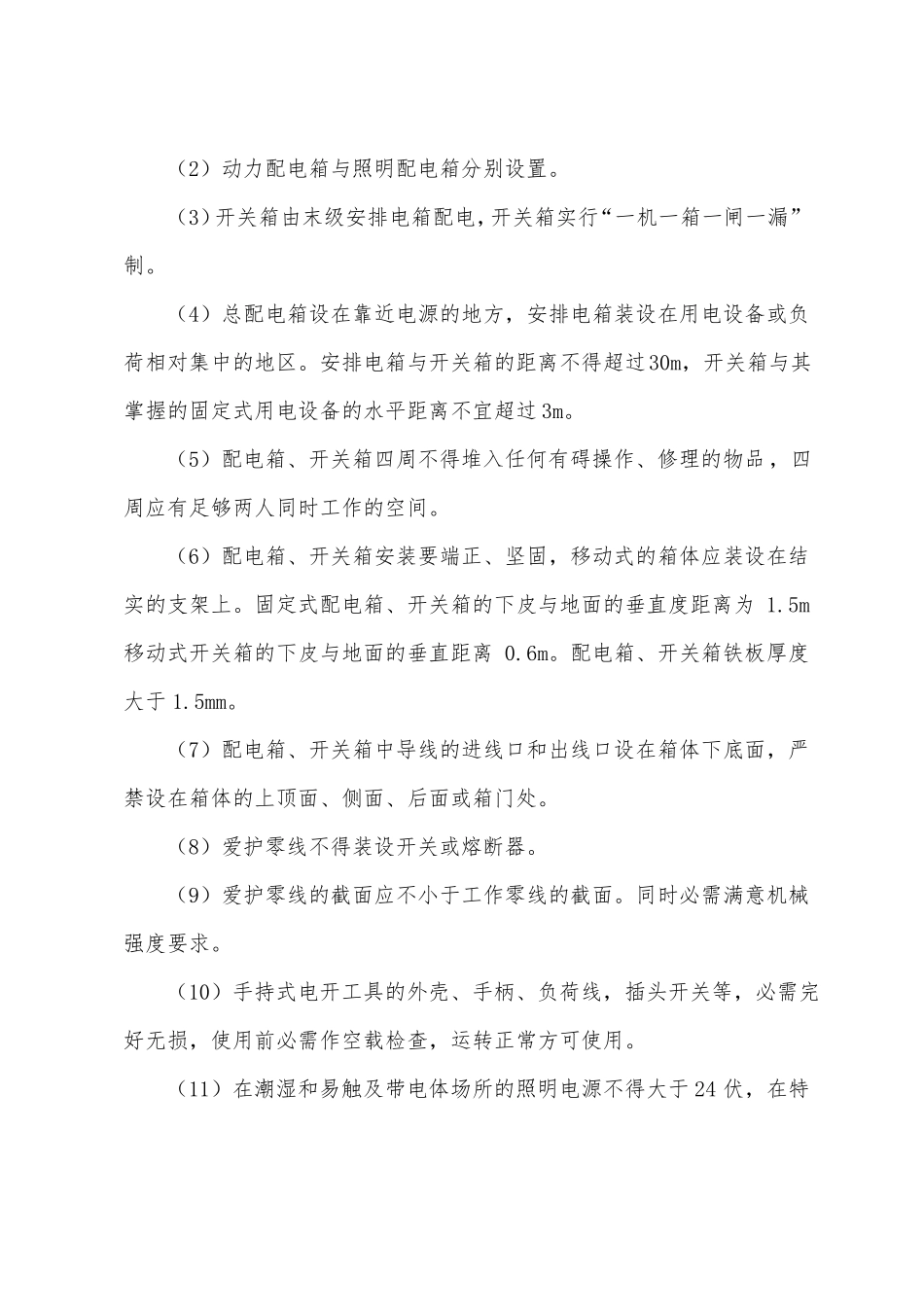

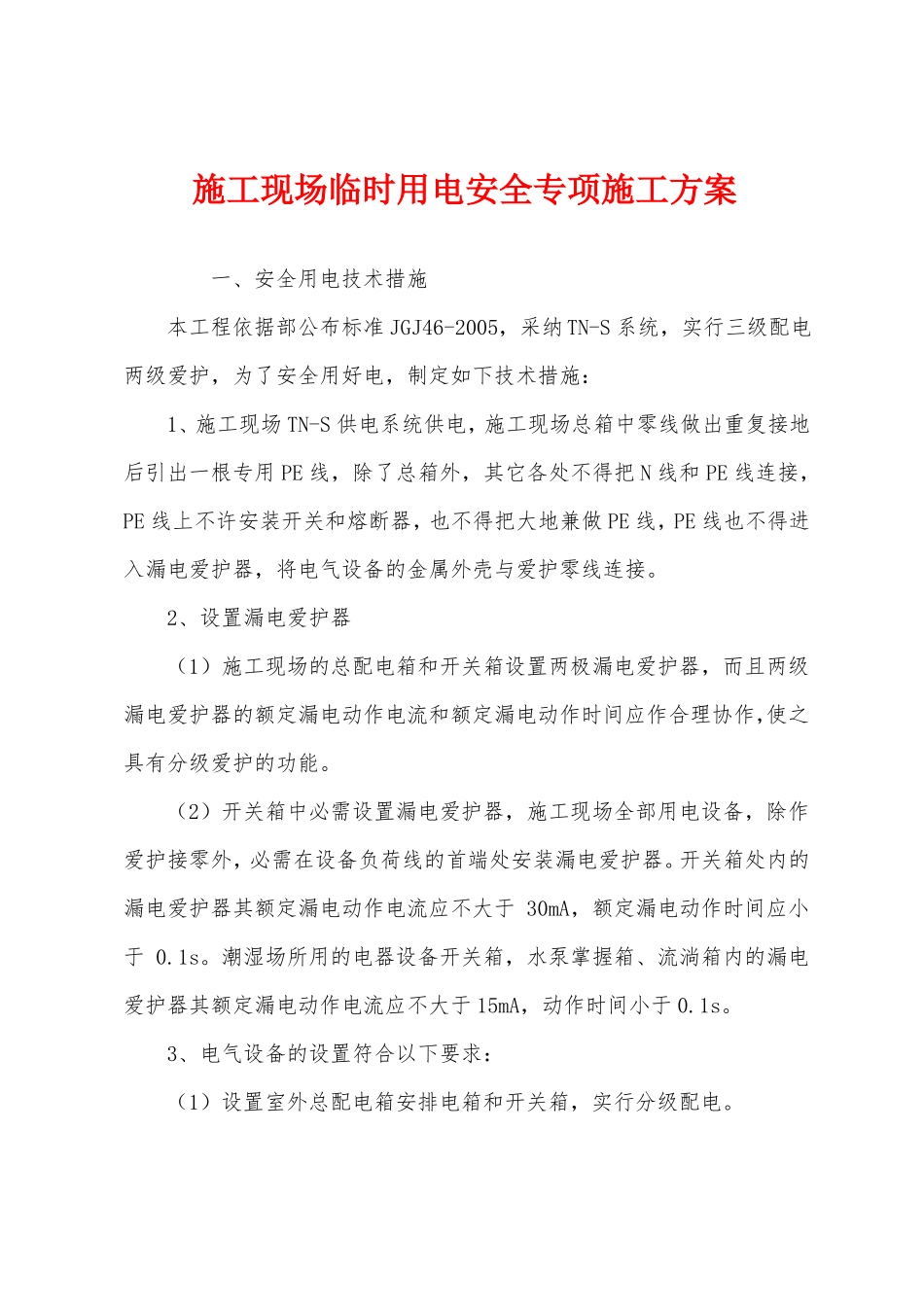

施工现场临时用电安全专项施工方案一、安全用电技术措施本工程依据部公布标准JGJ46-2005，采纳TN-S系统，实行三级配电两级爱护，为了安全用好电，制定如下技术措施：1、施工现场TN-S供电系统供电，施工现场总箱中零线做出重复接地后引出一根专用PE线，除了总箱外，其它各处不得把N线和PE线连接，PE线上不许安装开关和熔断器，也不得把大地兼做PE线，PE线也不得进入漏电爱护器，将电气设备的金属外壳与爱护零线连接。2、设置漏电爱护器（1）施工现场的总配电箱和开关箱设置两极漏电爱护器，而且两级漏电爱护器的额定漏电动作电流和额定漏电动作时间应作合理协作，使之具有分级爱护的功能。（2）开关箱中必需设置漏电爱护器，施工现场全部用电设备，除作爱护接零外，必需在设备负荷线的首端处安装漏电爱护器。开关箱处内的漏电爱护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。潮湿场所用的电器设备开关箱，水泵掌握箱、流淌箱内的漏电爱护器其额定漏电动作电流应不大于15mA，动作时间小于0.1s。3、电气设备的设置符合以下要求：（1）设置室外总配电箱安排电箱和开关箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置。（3）开关箱由末级安排电箱配电，开关箱实行“一机一箱一闸一漏”制。（4）总配电箱设在靠近电源的地方，安排电箱装设在用电设备或负荷相对集中的地区。安排电箱与开关箱的距离不得超过30m，开关箱与其掌握的固定式用电设备的水平距离不宜超过3m。（5）配电箱、开关箱四周不得堆入任何有碍操作、修理的物品，四周应有足够两人同时工作的空间。（6）配电箱、开关箱安装要端正、坚固，移动式的箱体应装设在结实的支架上。固定式配电箱、开关箱的下皮与地面的垂直度距离为1.5m移动式开关箱的下皮与地面的垂直距离0.6m。配电箱、开关箱铁板厚度大于1.5mm。（7）配电箱、开关箱中导线的进线口和出线口设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。（8）爱护零线不得装设开关或熔断器。（9）爱护零线的截面应不小于工作零线的截面。同时必需满意机械强度要求。（10）手持式电开工具的外壳、手柄、负荷线，插头开关等，必需完好无损，使用前必需作空载检查，运转正常方可使用。（11）在潮湿和易触及带电体场所的照明电源不得大于24伏，在特殊潮湿的场所，导电良好的地面工作的电源电压不得大于12伏。使用行灯的电源电压不超过36伏，灯体与手柄应结实，，灯头无开关，灯泡外部有爱护网。4、电气设备的安装（1）配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体结实在配电箱箱体内，金属板与配电箱作电气连接。（2）配电箱、开关箱内的各种电器按规定的位置结实在安装板上，不得歪斜和松动。（3）配电箱、开关箱内的工作零线应通过接线端子板连接，并应与爱护零线端子板分设。爱护零线严禁通过任何开关和熔断器，爱护零线做为接替爱护的专用线，要单独用一线，不能代作他用，即必需采纳目前的五芯电缆，重复接地肯定充分利用主体接地。（4）配电箱、开关箱的连接线应采纳绝缘导线。（5）各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必需做爱护接零，爱护接零应经过接线端子板连接。（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线留出适当余度，以便检修。（7）剥削处不应过长，导线压头应坚固牢靠，多股导线不应盘固在盘板上，应加装压线端子备的开关箱处设置重复接地。接地体采纳3根2.5米Φ50镀锌钢管，间距5m,接地线用40×4扁钢，与接地体焊接引上到箱内，与PE线相连接，要求每个重复接地地力阻值小于10Ω。5、施工现场的电缆线路（1）临时电缆线路必需采纳埋地引入建筑物内，严禁沿地面敷设。电缆垂直敷设的位置充分利用在建工程的竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得小于一处。（2）电缆在室处直接埋地敷设的深度不小于0.6m，并在电缆上下各匀称铺设不小于50mm厚的细砂，然后掩盖砖硬质爱护层。6、电气设备的操作与修理人员符合以下要求：（1）施工现场内临时用电的安装和修理必需由经过培训后...
