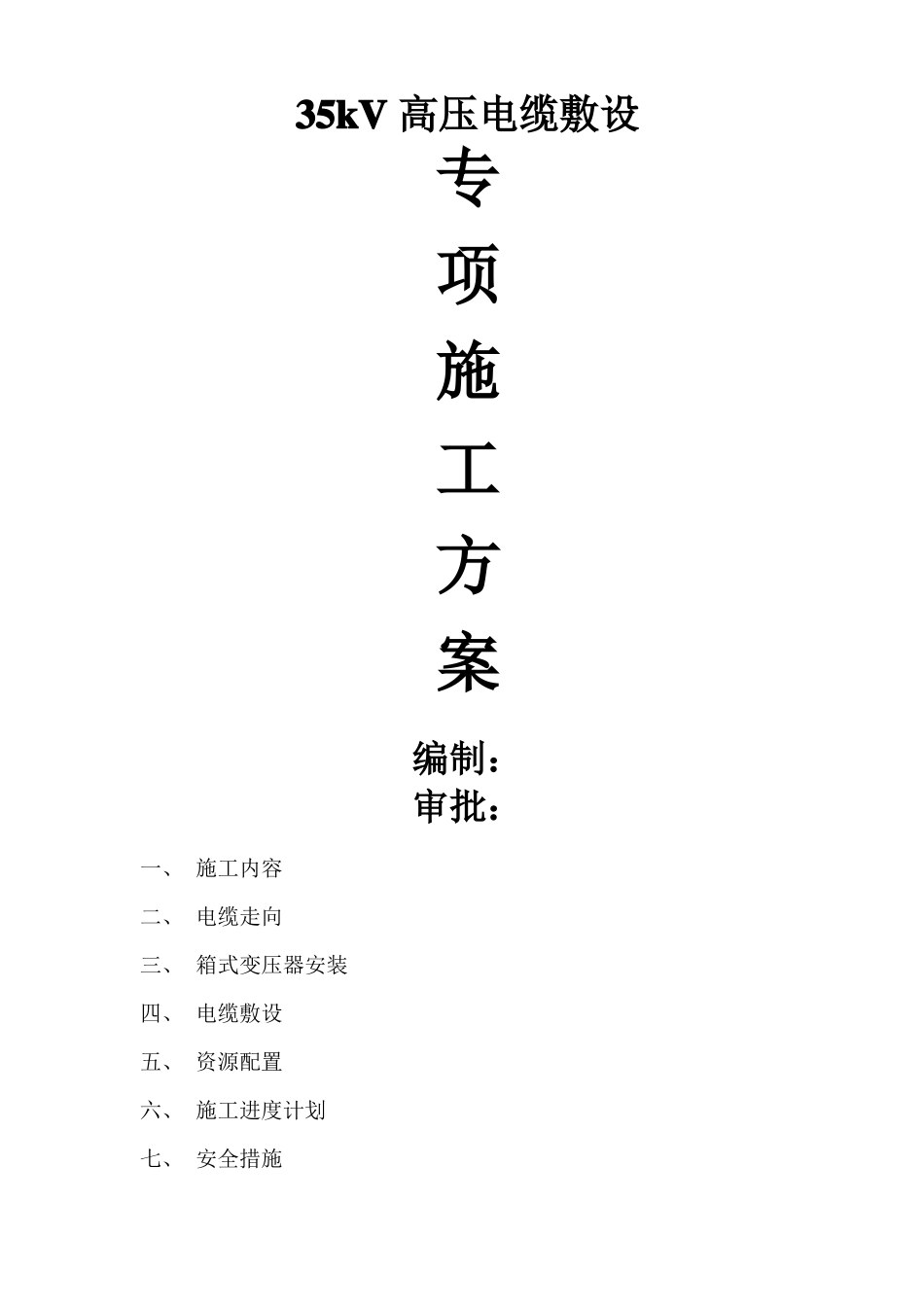

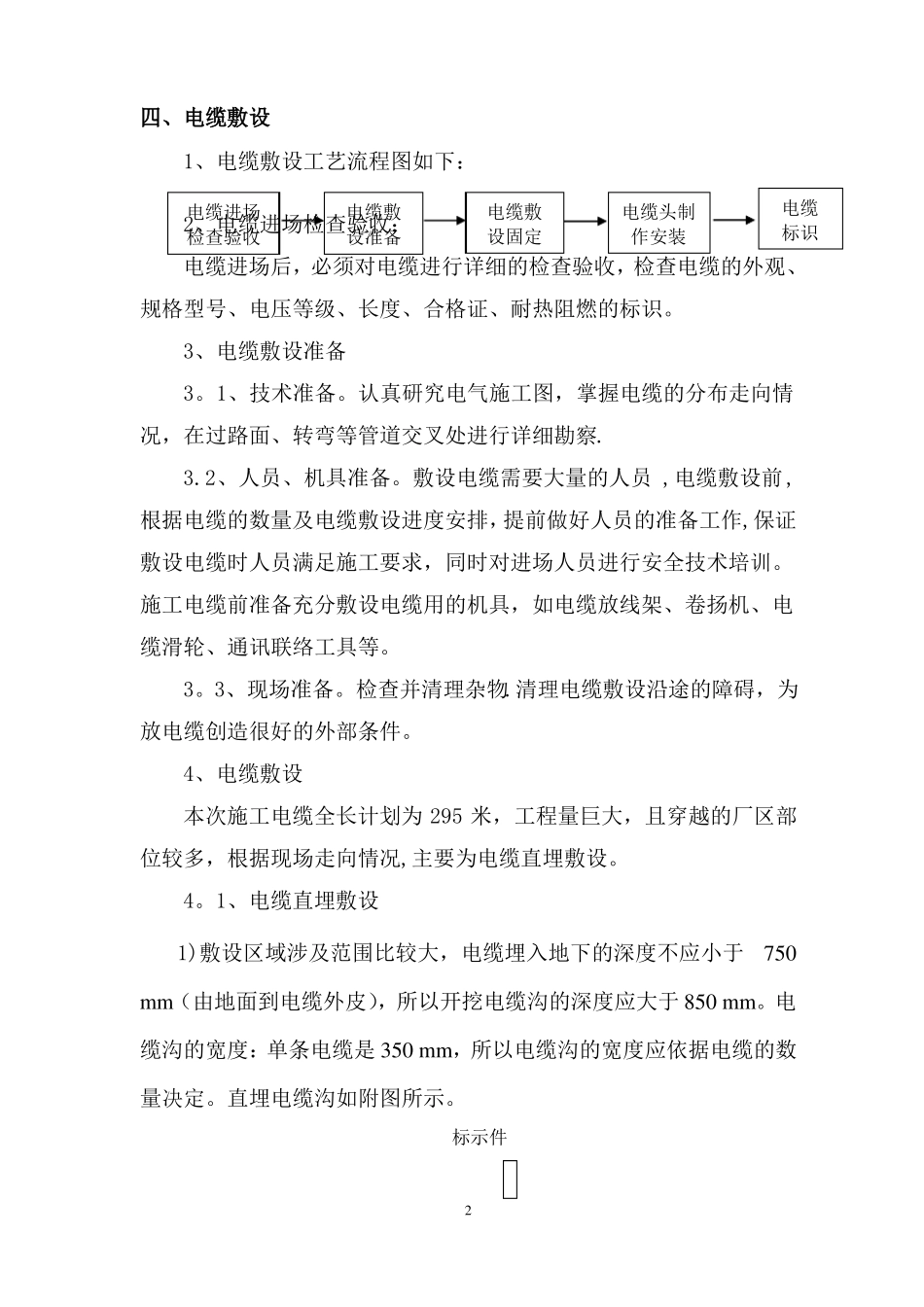

35kV高压电缆敷设一、施工内容二、电缆走向三、箱式变压器安装四、电缆敷设五、资源配置六、施工进度计划七、安全措施专项施工方案编制：审批：35kV电缆敷设方案一、施工内容现场施工临设用电，现室外设置1000kVA箱式变压器16台，高压电缆分界箱式高压开关柜一组,位于售楼中心南侧，电源取自现场10KV架空线路。改造后将原有电缆拆除,将室外三台630KVA箱式变压器中的其中两台及高压电缆分界箱式高压开关柜一组移至售楼中心的东北角安置，为了满足A区的施工现场及生活区用电。其中留于一台满足B区用电需要。将选用电缆型号为YJLV22-10KV—3*240。电缆敷设根据现场情况分为保护管敷设和地面直埋敷设两部分。全长计划295米,电缆敷设完毕后,首端取自现场10KV架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。二、电缆走向本次电缆敷设走向依据现场外线图制定。根据现场实际勘察，基本走向为售楼中心南侧10KV架空线路高压断路器引下电源——经电缆保护管引下进入地面下——向北地面直埋敷设—-沿现场施工硬化道路边缘向西直埋——经过锅炉房前面走硬化道路下侧直埋——向北直达箱式变压器调整后位置。三、箱式变压器安装本次箱式变压器安装只是将原有的箱变及电缆分界箱移位至现在的调整位置，所含工作内容主要是吊装及搬运工作，实际施工中根据实际情况，做专项施工方案。1四、电缆敷设1、电缆敷设工艺流程图如下：电缆进场电缆敷2、电缆进场检查验收：检查验收设准备电缆敷设固定电缆头制作安装电缆标识电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。3、电缆敷设准备3。1、技术准备。认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察.3.2、人员、机具准备。敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作,保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具，如电缆放线架、卷扬机、电缆滑轮、通讯联络工具等。3。3、现场准备。检查并清理杂物.清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。4、电缆敷设本次施工电缆全长计划为295米，工程量巨大，且穿越的厂区部位较多，根据现场走向情况,主要为电缆直埋敷设。4。1、电缆直埋敷设1)敷设区域涉及范围比较大，电缆埋入地下的深度不应小于750mm（由地面到电缆外皮），所以开挖电缆沟的深度应大于850mm。电缆沟的宽度：单条电缆是350mm，所以电缆沟的宽度应依据电缆的数量决定。直埋电缆沟如附图所示。标示件2盖板电缆2）挖沟完毕。沟底应平整,深浅一致，沟底必须有一层良好土层，防止石头或杂物凸起，同时要处理好易塌陷的地段，穿过道路的电缆可经过事先埋设机械强度较高的钢管子,钢管子的内径应大于电缆外径1.5倍.3）10kV电缆敷设方案1、施工具备的条件：1。1施工图及电缆清单经过专业及综合会审.1.2电缆材料、工机具等准备齐全。1。3土建施工基本完工，移交验收合格。1。4主体设备及就地设备已确定位置就位。2、电缆敷设、接线作业流程:3、施工程序和方法：电缆材料及工机具准备具准备a)电缆牵引头及网套（见图4—1)电缆支架安装本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相编写敷设清单结合的敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分，打印电缆牌考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂电缆敷设家加工有牵引头，牵引绳直接挂在牵引头上;如果电缆端部没预制牵引电缆整理、固定头，即用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节（俗称老鼠仔）与电缆头连接，严防电缆电缆做头3电缆接线扭曲。牵引电缆用的钢丝绳，安全系数宜取5—6，且不能有扭折。图4—1电缆牵引头及网套b)电缆敷设机本电缆工程中拟使用电缆敷设机辅助卷扬机进行电缆敷设施工。所利用的敷设机是由长沙电缆附件厂生产的JSD—3型和JSD-5型电缆敷设机。JSD系列敷设机可...
