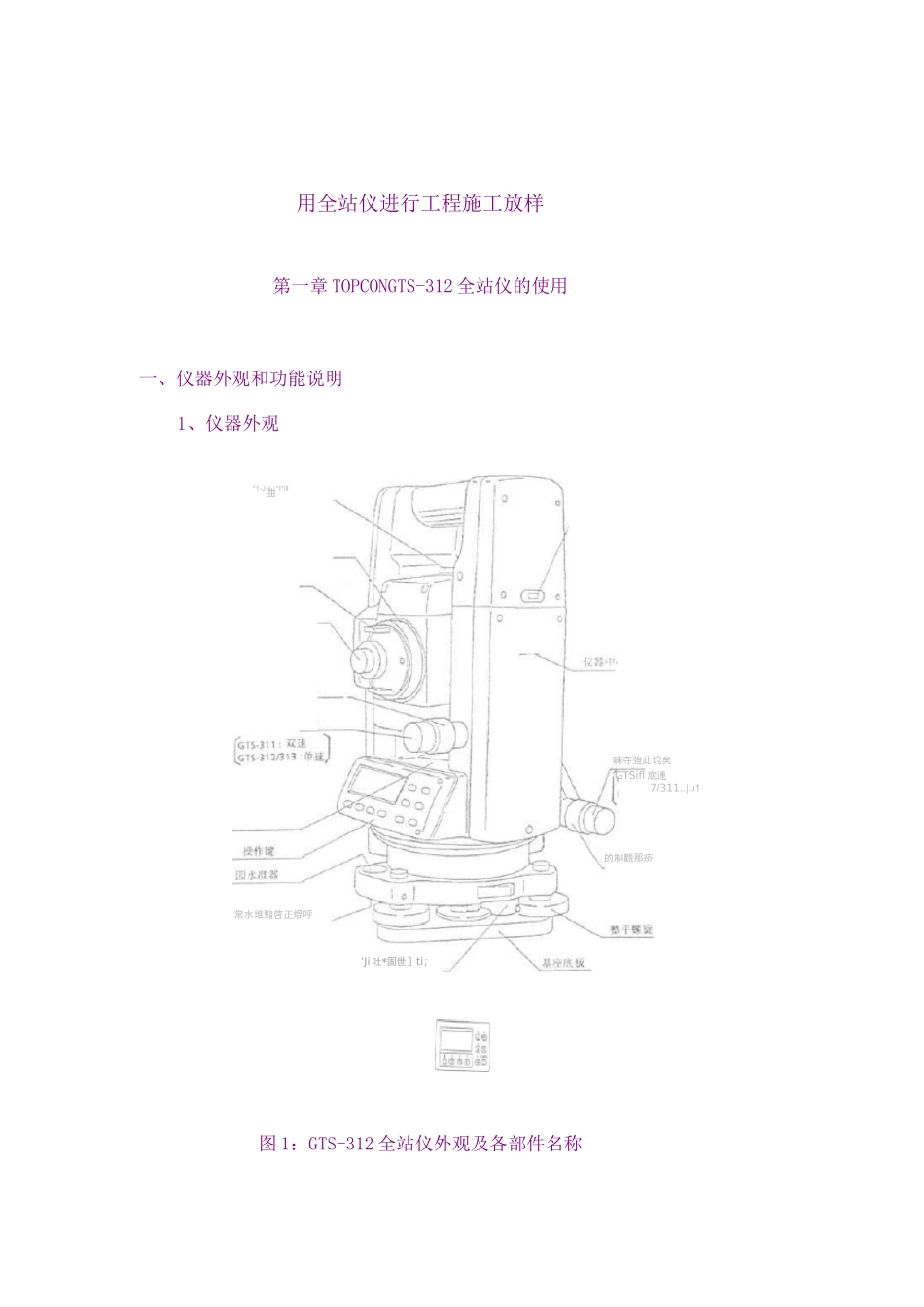

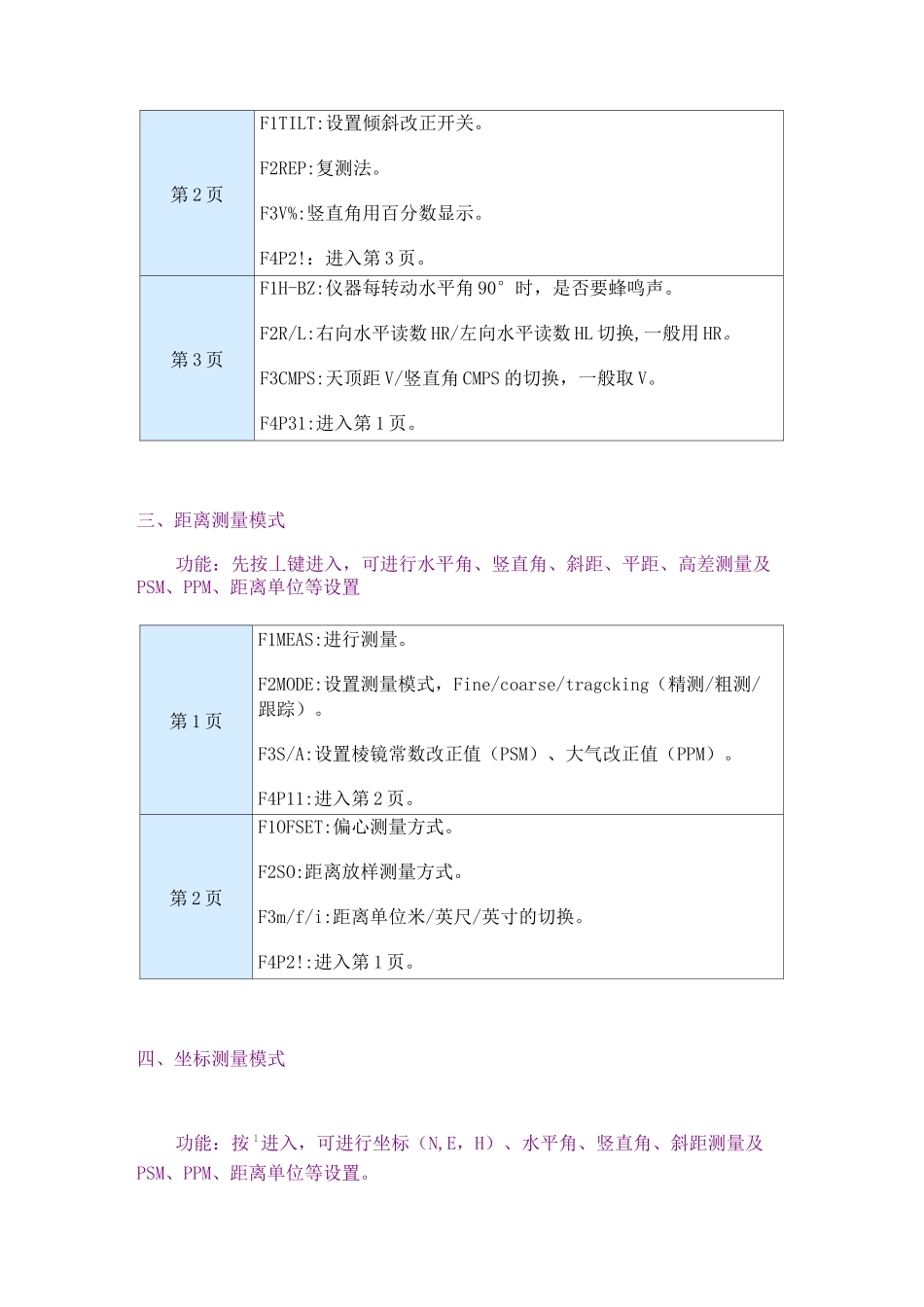

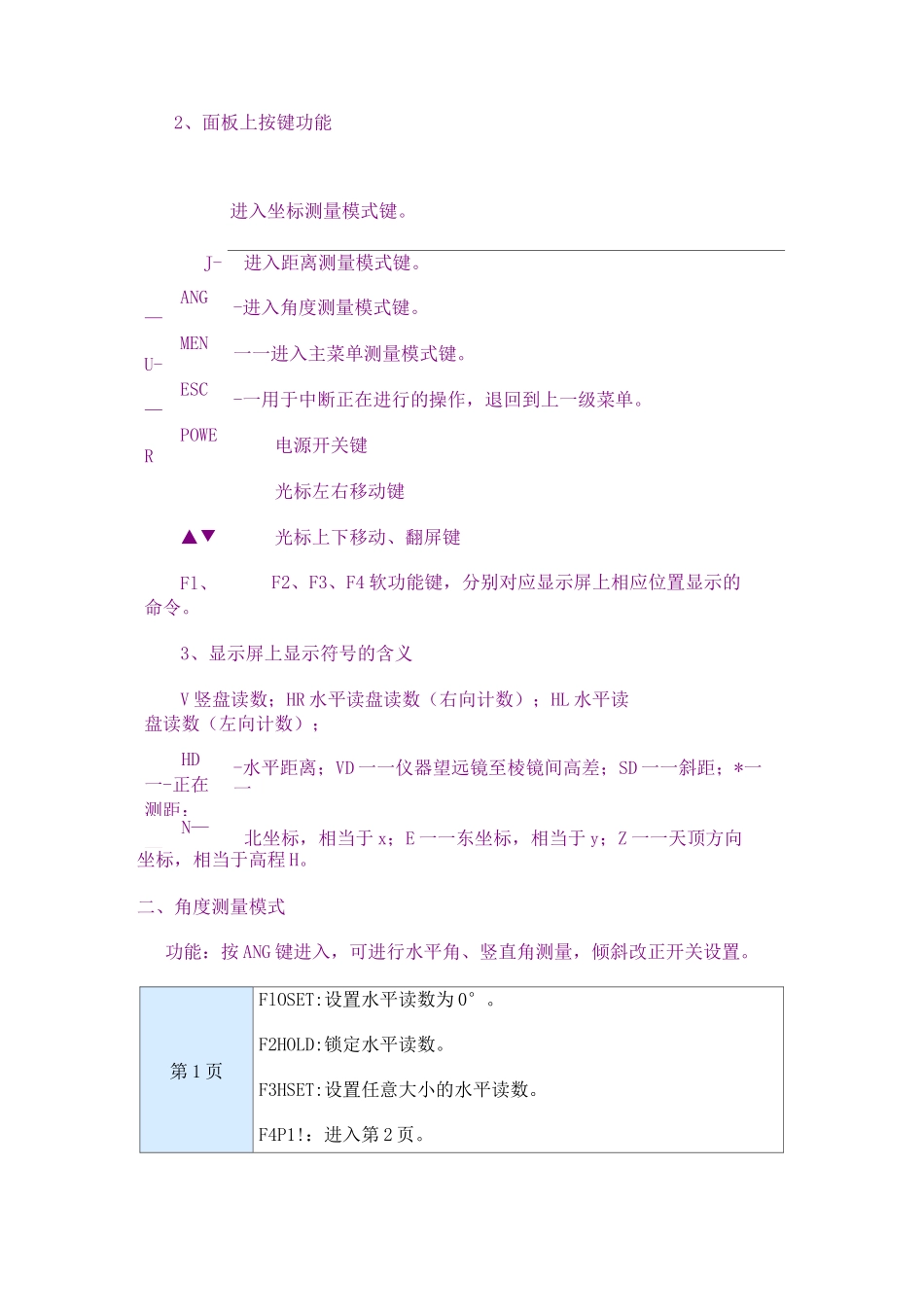

用全站仪进行工程施工放样第一章TOPCONGTS-312全站仪的使用一、仪器外观和功能说明1、仪器外观图1：GTS-312全站仪外观及各部件名称*1-JTILL*I*ill曲常水堆黯啓正焜呼味夺強此馆矣的制觀那疥'Ji吐*固世］ti；GTSifl底連7/311..|.J12、面板上按键功能进入坐标测量模式键。J-进入距离测量模式键。ANG—-进入角度测量模式键。MENU-一一进入主菜单测量模式键。ESC—-一用于中断正在进行的操作，退回到上一级菜单。POWER电源开关键光标左右移动键▲▼光标上下移动、翻屏键Fl、命令。F2、F3、F4软功能键，分别对应显示屏上相应位置显示的3、显示屏上显示符号的含义V竖盘读数；HR水平读盘读数（右向计数）；HL水平读盘读数（左向计数）；HD一-正在测距；-水平距离；VD一一仪器望远镜至棱镜间高差；SD一一斜距；*一一N——北坐标，相当于x；E一一东坐标，相当于y；Z一一天顶方向坐标，相当于高程H。二、角度测量模式功能：按ANG键进入，可进行水平角、竖直角测量，倾斜改正开关设置。第1页FlOSET:设置水平读数为0°。F2HOLD:锁定水平读数。F3HSET:设置任意大小的水平读数。F4P1!：进入第2页。第2页F1TILT:设置倾斜改正开关。F2REP:复测法。F3V%:竖直角用百分数显示。F4P2!：进入第3页。第3页F1H-BZ:仪器每转动水平角90°时，是否要蜂鸣声。F2R/L:右向水平读数HR/左向水平读数HL切换,一般用HR。F3CMPS:天顶距V/竖直角CMPS的切换，一般取V。F4P31:进入第1页。三、距离测量模式功能：先按丄键进入，可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置第1页F1MEAS:进行测量。F2MODE:设置测量模式，Fine/coarse/tragcking（精测/粗测/跟踪）。F3S/A:设置棱镜常数改正值（PSM）、大气改正值（PPM）。F4P11:进入第2页。第2页F1OFSET:偏心测量方式。F2SO:距离放样测量方式。F3m/f/i:距离单位米/英尺/英寸的切换。F4P2!:进入第1页。四、坐标测量模式功能：按1进入，可进行坐标（N,E，H）、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。第1页F1MEAS:进行测量。F2MODE:设置测量模式，Fine/Coarse/Tracking。F3S/A:设置棱镜改正值（PSM），大气改正值（PPM）常数。F4P1!:进入第2页。第2页F1R.HT:输入棱镜高。F2INS.HT:输入仪器高。F3OCC:输入测站坐标。F4P2!:进入第3页。第3页F1OFSET:偏心测量方式。F2F3m/f/i:距离单位米/英尺/英寸切换。F4P3I:进入第1页。五、主菜单模式功能：按MENU进入，可进行数据采集、坐标放样、程序执行、内存管理参数设置等。第1页DATACOLLECT（数据米集）LAYOUT（点的放样）MEMORYMGR.（内存管理）第2页PROGRAM（程序）GRIDFACTOR（坐标格网因子）ILLUMINATION（照明）第3页PARAMETRERS（参数设置）CONTRASTADJ.（显示屏对比度调整）1、MEMORYMGR.（存储管理）第1页FILESTATUS（显示测量数据、坐标数据文件总数）SEARCH（查找测量数据、坐标数据、编码库）FILEMAINTAIN（文件更名、查找数据、删除文件）第2页COORD.INPUT（坐标数据文件的数据输入）DELETECOORD.（删除文件中的坐标数据）PCODEINPUT（编码数据输入）第3页DATATRANSFER（向微机发送数据、接收微机数据、设置通讯参数）INITIALIZE（初始化数据文件）2、PROGRAM（程序）第1页REM（悬高测量）MLM（对边测量）ZCOORD.（设置测站点Z坐标）第2页AREA（计算面积）POINTTOLINE（相对于直线的目标点测量）3、PARAMETRERS（参数设置）第1页MINIMUMREADING（最小读数）AUTOPOWEROFF（自动关机）TILTON/OFF（垂直角和水平角倾斜改正）第2页ERRORCORRECTION（系统误差改正）。注：仪器检校后必须进行此项设置。存储管理菜单操作可参见下图2。存沛貫即農掘：耳住沾骨即柔醴23洋诸計理簾单•；3検扯啊］眩谀器进人棗单莊初1门黨武按［H］側EMORY他址示存就曾遡耒单：F3图2：存储管理操作菜单六、全站仪的主要功能介绍说明：测量前，要进行如下壬设置一一按厦或「:，进入距离测量或坐标测量模式，再按第1页的S/A（F3）。1、棱镜常数PRISM的设置原配棱镜设置为0,国产棱镜设置为-30mm。（具体见说明书）。2、大气改正值PPM的设置——按“T-P”，分别在“TEMP.”和“PRES.”栏，输入测量时的气温、气压...
