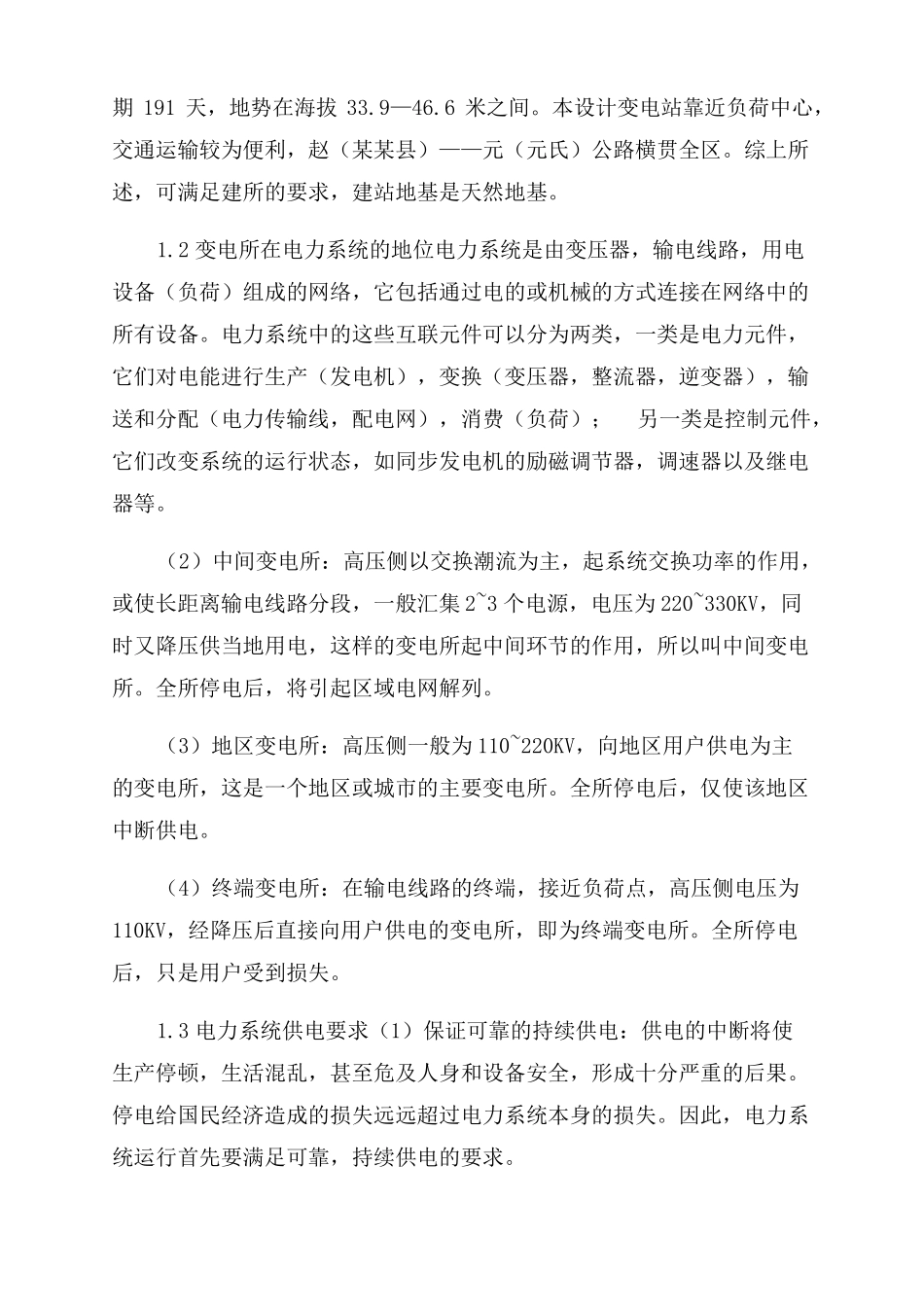

35KV变电站设计毕业设计设计中先对负荷进行了统计与计算，选出了所需的主变型号，然后根据负荷性质及对供电可靠性要求拟定主接线设计，考虑到短路对系统的严重影响，设计中进行了短路计算。设计中还对主要高压电器设备进行了选择与计算，如断路器、隔离开关、电压互感器、电流互感器等。此外还进行了防雷保护的设计和计算，提高了整个变电所的安全性。1变电站站址的选择原则和作用1.1变电站的选择原则变电所的设计应根据工程年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能；变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案；变电所的设计，必须坚持节约用地的原则。变电所应建在靠近负荷中心位置，这样可以节省线材，降低电能损耗，提高电压质量，这是供配电系统设计的一条重要原则。变电所的总平面布置应紧凑合理，依据《变电站设计规范》第条，变电站站址的选择，根据下列要求综合考虑确定：（1）靠近负荷中心。（2）节约用地，不占或少占耕地及经济效益高的土地。（3）与乡或工矿企业规划相协调，便于架空线和电缆线路的引入和引出。交通运输方便。（4）具有适应地形，地貌，地址条件。本设计的变电站位于某某县北王里乡，地理坐标北纬37050＇,东经114039＇。该地区地势平坦，无高山丘陵，气候宜人，年平均气温在12.6度，年平均降雨量562毫米，全年平均日照时间1916.4小时，无霜期191天，地势在海拔33.9—46.6米之间。本设计变电站靠近负荷中心，交通运输较为便利，赵（某某县）——元（元氏）公路横贯全区。综上所述，可满足建所的要求，建站地基是天然地基。1.2变电所在电力系统的地位电力系统是由变压器，输电线路，用电设备（负荷）组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。电力系统中的这些互联元件可以分为两类，一类是电力元件，它们对电能进行生产（发电机），变换（变压器，整流器，逆变器），输送和分配（电力传输线，配电网），消费（负荷）；另一类是控制元件，它们改变系统的运行状态，如同步发电机的励磁调节器，调速器以及继电器等。（2）中间变电所：高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源，电压为220~330KV，同时又降压供当地用电，这样的变电所起中间环节的作用，所以叫中间变电所。全所停电后，将引起区域电网解列。（3）地区变电所：高压侧一般为110~220KV，向地区用户供电为主的变电所，这是一个地区或城市的主要变电所。全所停电后，仅使该地区中断供电。（4）终端变电所：在输电线路的终端，接近负荷点，高压侧电压为110KV，经降压后直接向用户供电的变电所，即为终端变电所。全所停电后，只是用户受到损失。1.3电力系统供电要求（1）保证可靠的持续供电：供电的中断将使生产停顿，生活混乱，甚至危及人身和设备安全，形成十分严重的后果。停电给国民经济造成的损失远远超过电力系统本身的损失。因此，电力系统运行首先要满足可靠，持续供电的要求。（2）保证良好的电能质量：电能质量包含电压质量，频率质量，和波形质量三个方面，电压质量和频率质量均以偏移是否超过给定值来衡量，例如给定的允许电压偏移为额定值的，给定的允许频率偏移为等，波形质量则以畸变率是否超过给定值来衡量。所有这些质量指标，都必须采取一切手段来予以保证。（3）保证系统运行的经济性：电能生产的规模很大，消耗的一次能源在国民经济一次能源总消耗占的比重约为1/3，而且电能在变换，输送，分配时的损耗绝对值也相当客观。因此，降低每生产一度电能消耗的能源和降低变换，输送，分配时的损耗，有极其重要的意义。1.4电力系统运行的特点（1）电能生产的重要性：电能与其它能量之间转换方便，易于大量生产，集中管理，远距离输送，自动控制，因此电能是国民经济各部门使用的主要能源，电能供应的中断或不足将直接影响国民经济各部门的正常运行。这就要求系统运行的可靠性..（2）系统暂态过程的快速性：发电机，变压器，电力线路，电动机等原件的投入和退出，电力...
