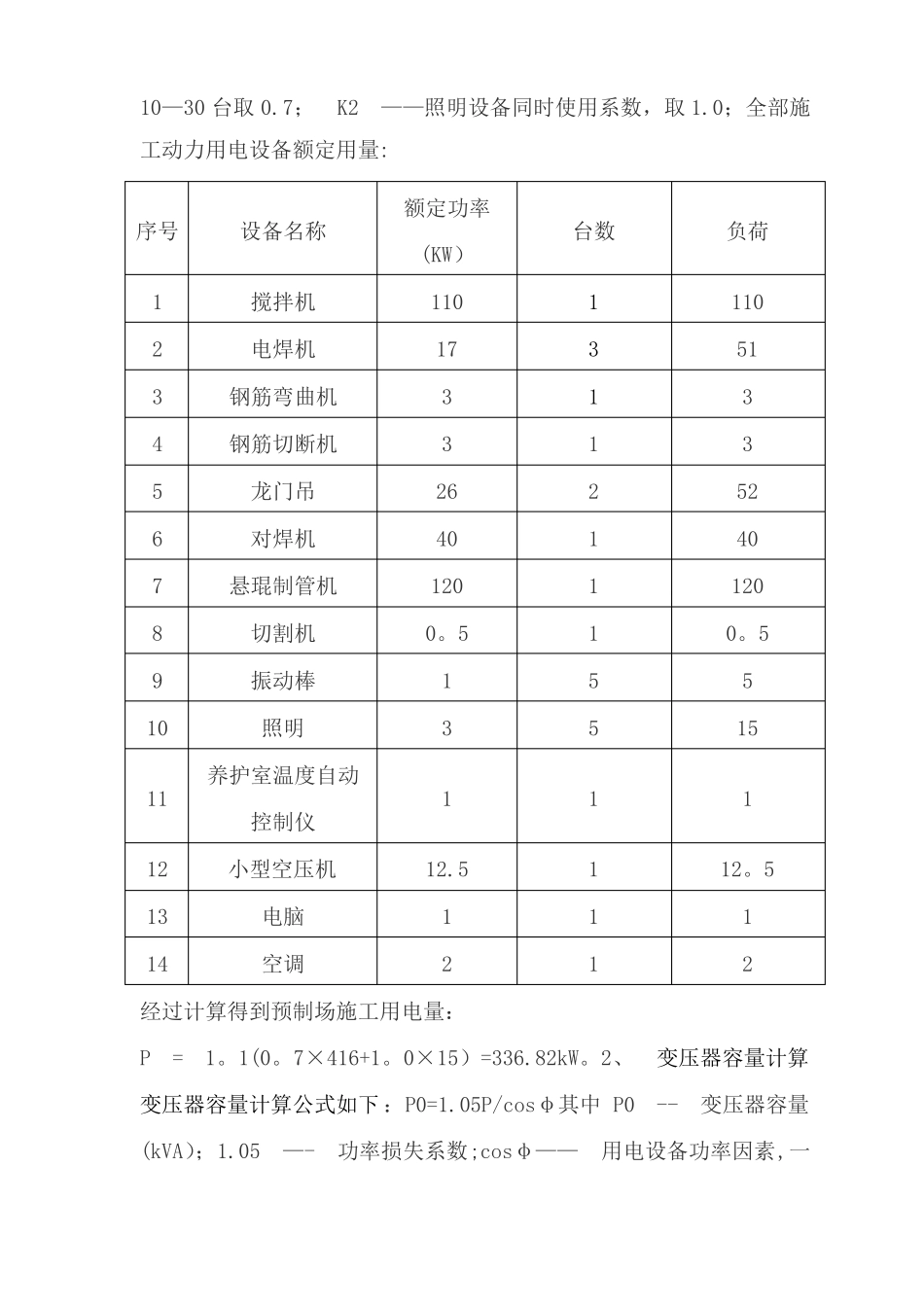

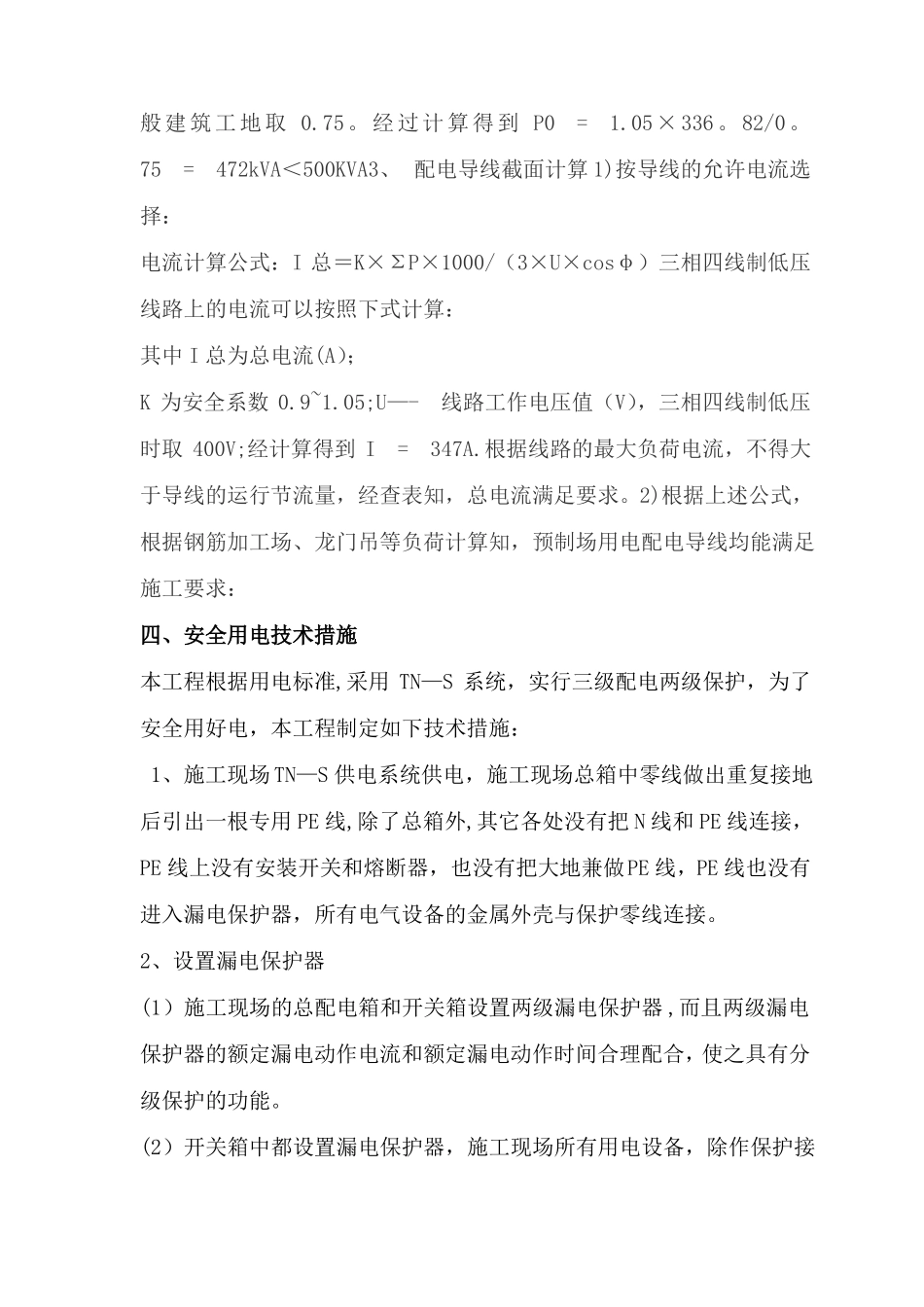

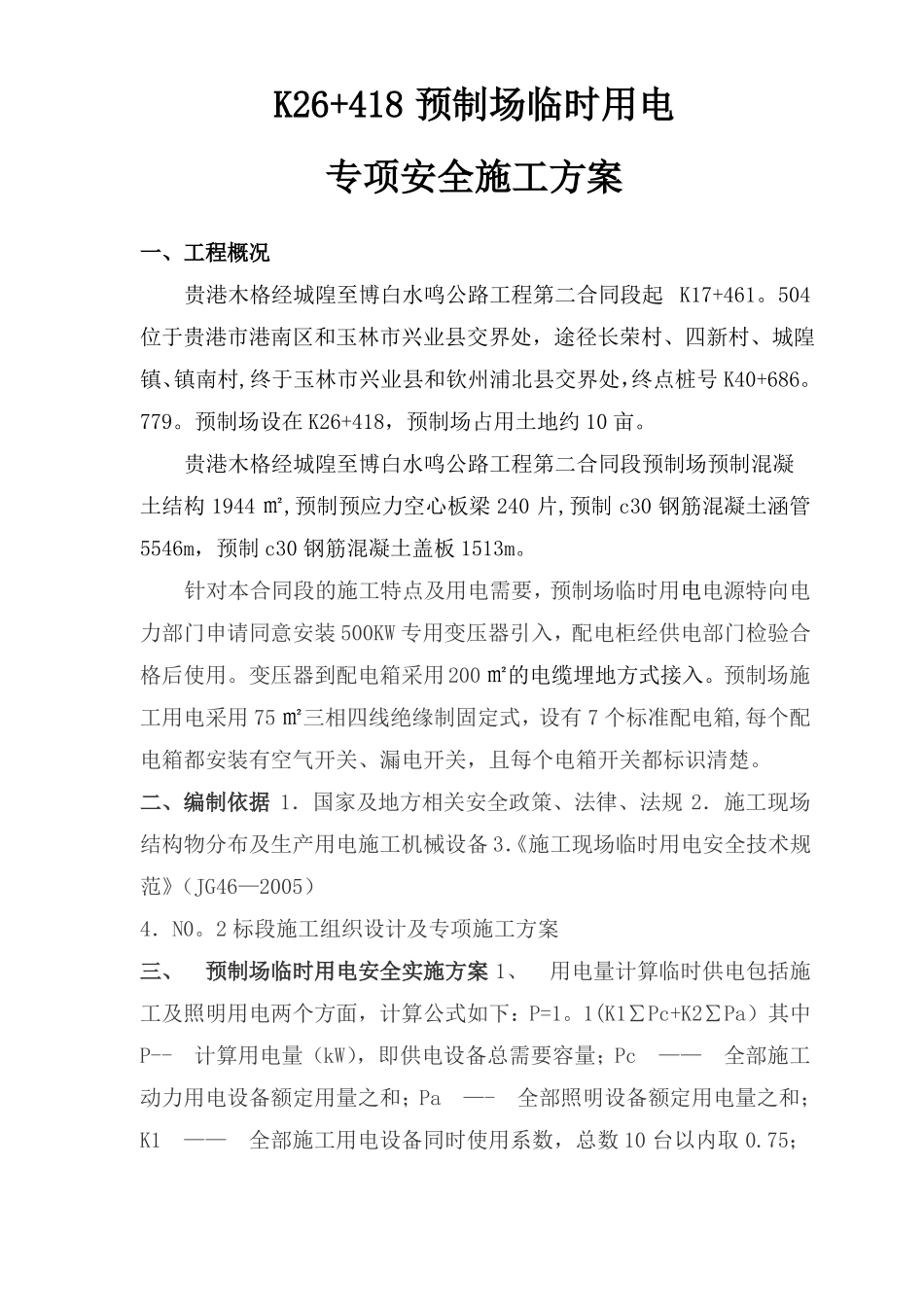

K26+418预制场临时用电专项安全施工方案一、工程概况贵港木格经城隍至博白水鸣公路工程第二合同段起K17+461。504位于贵港市港南区和玉林市兴业县交界处，途径长荣村、四新村、城隍镇、镇南村,终于玉林市兴业县和钦州浦北县交界处，终点桩号K40+686。779。预制场设在K26+418，预制场占用土地约10亩。贵港木格经城隍至博白水鸣公路工程第二合同段预制场预制混凝土结构1944㎡,预制预应力空心板梁240片,预制c30钢筋混凝土涵管5546m，预制c30钢筋混凝土盖板1513m。针对本合同段的施工特点及用电需要，预制场临时用电电源特向电力部门申请同意安装500KW专用变压器引入，配电柜经供电部门检验合格后使用。变压器到配电箱采用200㎡的电缆埋地方式接入。预制场施工用电采用75㎡三相四线绝缘制固定式，设有7个标准配电箱,每个配电箱都安装有空气开关、漏电开关，且每个电箱开关都标识清楚。二、编制依据1．国家及地方相关安全政策、法律、法规2．施工现场结构物分布及生产用电施工机械设备3．《施工现场临时用电安全技术规范》（JG46—2005）4．N0。2标段施工组织设计及专项施工方案三、预制场临时用电安全实施方案1、用电量计算临时供电包括施工及照明用电两个方面，计算公式如下：P=1。1(K1∑Pc+K2∑Pa）其中P--计算用电量（kW），即供电设备总需要容量；Pc——全部施工动力用电设备额定用量之和；Pa—-全部照明设备额定用电量之和；K1——全部施工用电设备同时使用系数，总数10台以内取0.75；10—30台取0.7；K2——照明设备同时使用系数，取1.0；全部施工动力用电设备额定用量:额定功率序号1234567891011控制仪121314小型空压机电脑空调12.51211112。512设备名称(KW）搅拌机电焊机钢筋弯曲机钢筋切断机龙门吊对焊机悬琨制管机切割机振动棒照明养护室温度自动111110173326401200。5131311211155110513352401200。5515台数负荷经过计算得到预制场施工用电量：P=1。1(0。7×416+1。0×15）=336.82kW。2、变压器容量计算变压器容量计算公式如下：P0=1.05P/cosφ其中P0--变压器容量(kVA）；1.05—-功率损失系数;cosφ——用电设备功率因素,一般建筑工地取0.75。经过计算得到P0=1.05×336。82/0。75=472kVA＜500KVA3、配电导线截面计算1)按导线的允许电流选择：电流计算公式：I总＝K×ΣP×1000/（3×U×cosφ）三相四线制低压线路上的电流可以按照下式计算：其中I总为总电流(A）；K为安全系数0.9~1.05;U—-线路工作电压值（V），三相四线制低压时取400V;经计算得到I=347A.根据线路的最大负荷电流，不得大于导线的运行节流量，经查表知，总电流满足要求。2)根据上述公式，根据钢筋加工场、龙门吊等负荷计算知，预制场用电配电导线均能满足施工要求：四、安全用电技术措施本工程根据用电标准,采用TN—S系统，实行三级配电两级保护，为了安全用好电，本工程制定如下技术措施：1、施工现场TN—S供电系统供电，施工现场总箱中零线做出重复接地后引出一根专用PE线,除了总箱外,其它各处没有把N线和PE线连接，PE线上没有安装开关和熔断器，也没有把大地兼做PE线，PE线也没有进入漏电保护器，所有电气设备的金属外壳与保护零线连接。2、设置漏电保护器(1）施工现场的总配电箱和开关箱设置两级漏电保护器,而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间合理配合，使之具有分级保护的功能。(2）开关箱中都设置漏电保护器，施工现场所有用电设备，除作保护接零外，都在设备负荷线的首端处安装漏电保护器。开关箱处内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1s。潮湿场所用的电器设备开关箱，水泵控制箱、流动箱内的漏电保护器其额定漏电动作电流不大于15mA，动作时间小于0.1s.3、电气设备的设置符合下列要求：（1）设置室外总配电箱分配电箱和开关箱，实行分级配电。（2）动力配电箱与照明配电箱分别设置.(3）开关箱由末级分配电箱配电，开关箱实行“一机一箱一闸一漏”制。（4）总配电箱设在靠近电源的地方，分配电箱装设在用电设备或负荷相对集中的地区.分配电箱与开关箱的距离没有超过30m，开关箱与其控制的固定式用电设备的水平距离没有超过3m。（5）配电箱、开关...
