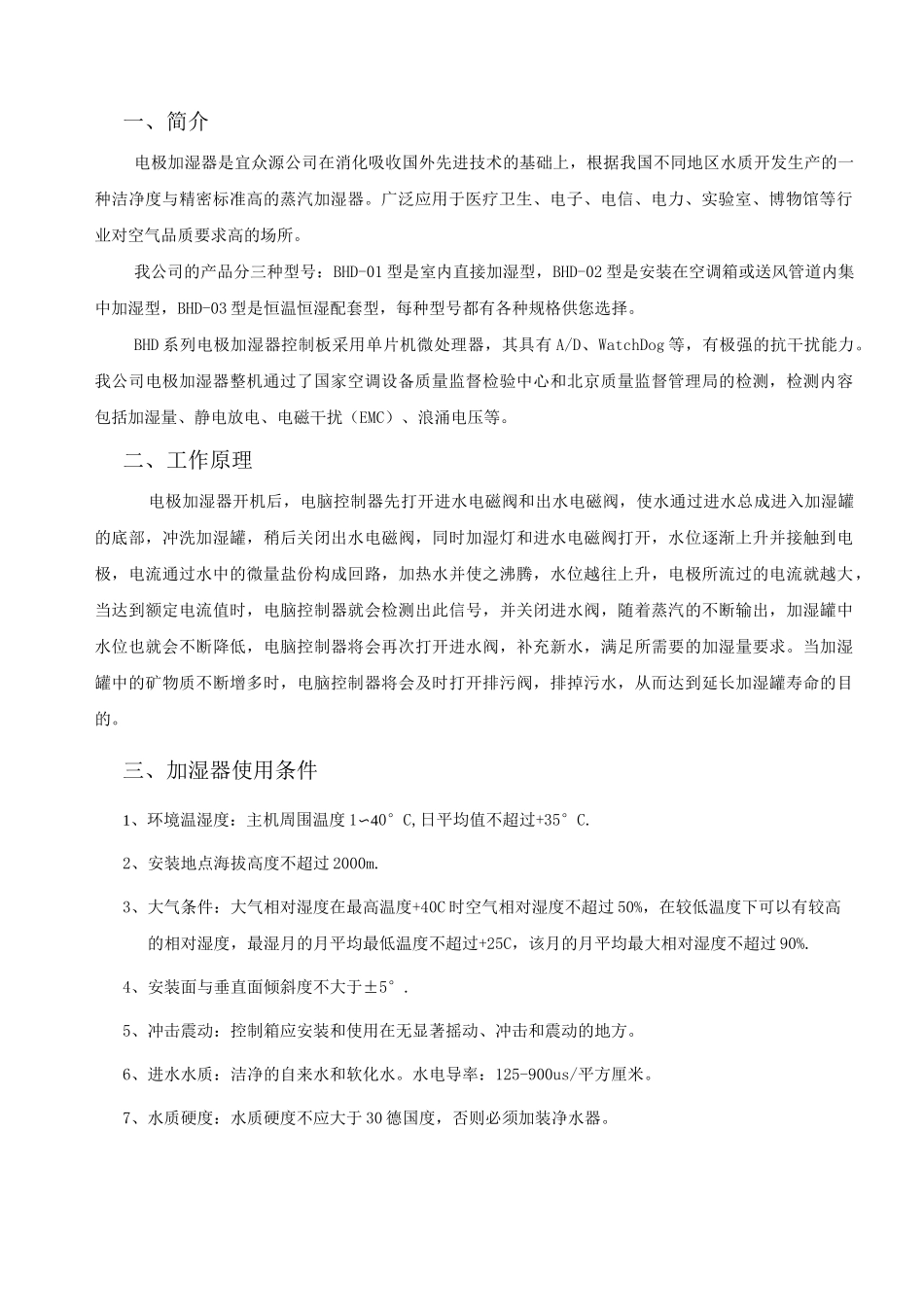

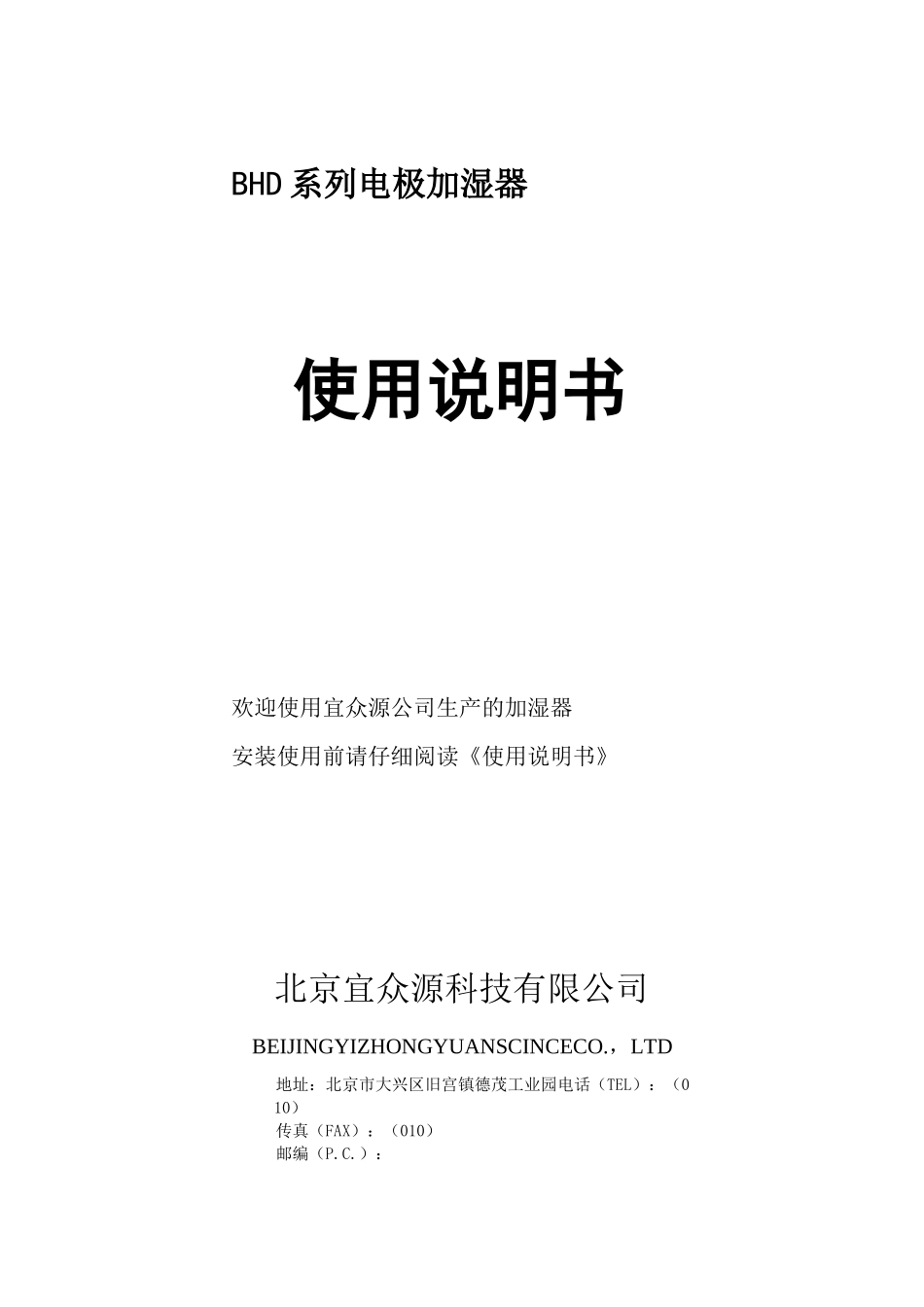

BHD系列电极加湿器使用说明书欢迎使用宜众源公司生产的加湿器安装使用前请仔细阅读《使用说明书》北京宜众源科技有限公司BEIJINGYIZHONGYUANSCINCECO.，LTD地址：北京市大兴区旧宫镇德茂工业园电话（TEL）：（010）传真（FAX）：（010）邮编（P.C.）：一、简介二、工作原理三、使用条件四、电极加湿器技术参数1、型号编制2、电极加湿器使用规格3、外接电源线标准（铜芯线）五、安装示意图六、电极加湿器电气原理图1、02型开关量输入原理图2、02型模拟量输入原理图3、02型外接湿度传感器信号接线图4、03型开关量输入原理图5、03型模拟量输入原理图七、控制板的设置1、02型控制板的设置2、03型控制板的设置八、加湿器操作步骤九、显示操作面板的操作面板的调试十、维护及保养十一、故障及排除北京宜众源客户服务卡一、简介电极加湿器是宜众源公司在消化吸收国外先进技术的基础上，根据我国不同地区水质开发生产的一种洁净度与精密标准高的蒸汽加湿器。广泛应用于医疗卫生、电子、电信、电力、实验室、博物馆等行业对空气品质要求高的场所。我公司的产品分三种型号：BHD-01型是室内直接加湿型，BHD-02型是安装在空调箱或送风管道内集中加湿型，BHD-03型是恒温恒湿配套型，每种型号都有各种规格供您选择。BHD系列电极加湿器控制板采用单片机微处理器，其具有A/D、WatchDog等，有极强的抗干扰能力。我公司电极加湿器整机通过了国家空调设备质量监督检验中心和北京质量监督管理局的检测，检测内容包括加湿量、静电放电、电磁干扰（EMC）、浪涌电压等。二、工作原理电极加湿器开机后，电脑控制器先打开进水电磁阀和出水电磁阀，使水通过进水总成进入加湿罐的底部，冲洗加湿罐，稍后关闭出水电磁阀，同时加湿灯和进水电磁阀打开，水位逐渐上升并接触到电极，电流通过水中的微量盐份构成回路，加热水并使之沸腾，水位越往上升，电极所流过的电流就越大，当达到额定电流值时，电脑控制器就会检测出此信号，并关闭进水阀，随着蒸汽的不断输出，加湿罐中水位也就会不断降低，电脑控制器将会再次打开进水阀，补充新水，满足所需要的加湿量要求。当加湿罐中的矿物质不断增多时，电脑控制器将会及时打开排污阀，排掉污水，从而达到延长加湿罐寿命的目的。三、加湿器使用条件1、环境温湿度：主机周围温度1〜40°C,日平均值不超过+35°C.2、安装地点海拔高度不超过2000m.3、大气条件：大气相对湿度在最高温度+40C时空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25C，该月的月平均最大相对湿度不超过90%.4、安装面与垂直面倾斜度不大于±5°.5、冲击震动：控制箱应安装和使用在无显著摇动、冲击和震动的地方。6、进水水质：洁净的自来水和软化水。水电导率：125-900us/平方厘米。7、水质硬度：水质硬度不应大于30德国度，否则必须加装净水器。8、进水温度1〜45C。9、进水压力:0.1〜0.5Mpa.10、电源：AC380V,50HZ。四、电极加湿器技术参数1、型号编制BHD-0X-XX2、电极加湿器使用规格BHD-01型使用规格：用于室内直接加湿型号BHD-01-04BHD-01-09BHD-01-15BHD-01-30BHD-01-45额定加湿量(kg/h)4.09.015.030.045.0最大加湿量(kg/h)4.810.81834.549.5加湿量调节范围(kg/h)1.0-4.82.3-10.83.75-18.07.5-34.511.5-49.5额定电源主回路:三相AC380V,50HZ;控制回路:单相AC220V,50HZ额定功率(kw)3.26.7511.2523.434.2蒸汽罐数11111控制方法A端口：ON-OFF开关量控制;B端口：比例式调节控制，控制信号DC0-10V或4-20mABHD-03型使用规格用于恒温恒湿机型号BHD-03-04BHD-03-09jBHD-03-15BHD-03-22BHD-03-30BHD-03-45■■HamBiHaiHBinaiHBiHamBiHaiHBin—;一152230—45最大加湿量(kg/h)4.8—10.81826.434.549.5—加湿量调节范围(kg/1.0-4.8°2.3-10.83.8-18.05.5-26.4—7.5-34.5H11.5-49.5L加湿量(kg/h)01型-室内单元机02A型-组合空调用整体机02B型-组合空调用分体机03型-恒温恒湿机配套加湿类别：电极加湿器主回路:三相AC380V,50HZ;控制回路：单相AC220V,50HZ额定电额定功率3.6.711.216.7223.34.蒸汽罐111111A端口：0N/0FF开关量控制；B端口：比例调节控制，控制信号0-10VDC...
