35kv变电站高压运行工操作规程VIP免费

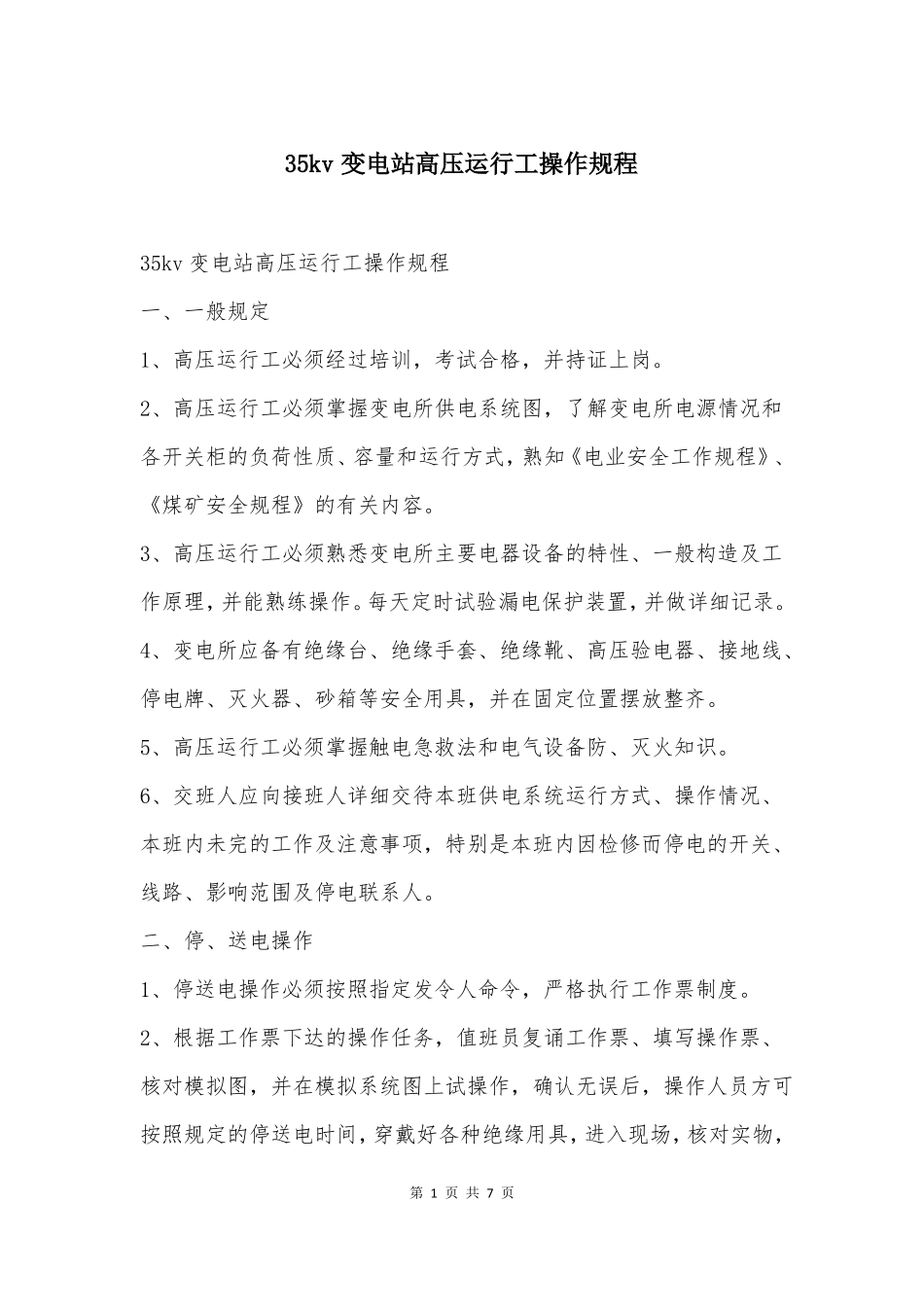

35kv变电站高压运行工操作规程35kv变电站高压运行工操作规程一、一般规定1、高压运行工必须经过培训，考试合格，并持证上岗。2、高压运行工必须掌握变电所供电系统图，了解变电所电源情况和各开关柜的负荷性质、容量和运行方式，熟知《电业安全工作规程》、《煤矿安全规程》的有关内容。3、高压运行工必须熟悉变电所主要电器设备的特性、一般构造及工作原理，并能熟练操作。每天定时试验漏电保护装置，并做详细记录。4、变电所应备有绝缘台、绝缘手套、绝缘靴、高压验电器、接地线、停电牌、灭火器、砂箱等安全用具，并在固定位置摆放整齐。5、高压运行工必须掌握触电急救法和电气设备防、灭火知识。6、交班人应向接班人详细交待本班供电系统运行方式、操作情况、本班内未完的工作及注意事项，特别是本班内因检修而停电的开关、线路、影响范围及停电联系人。二、停、送电操作1、停送电操作必须按照指定发令人命令，严格执行工作票制度。2、根据工作票下达的操作任务，值班员复诵工作票、填写操作票、核对模拟图，并在模拟系统图上试操作，确认无误后，操作人员方可按照规定的停送电时间，穿戴好各种绝缘用具，进入现场，核对实物，第1页共7页随监护人高声唱票逐项操作。3、倒闸操作35KV高压小车的操作，必须有三人进行，其中两人推(拉)小车，一人监护；其它高低压开关的操作，必须有两人进行，一人操作一人监护。其中监护人必须是设备性能熟悉掌握者。4、操作中发生疑问时，不准擅自更改操作票，必须向发令人询问清楚再进行操作。如发令人的命令危及人身、设备的安全，值班人员有权拒绝执行，并立即汇报说明原因。5、操作前应核对设备名称、编号、位置与操作票是否一致，操作中应认真执行监护唱票，必须按操作票写明的操作顺序操作，每操作完一项做一个记号“√”，操作完毕进行复查并将操作结果汇报发令人同时记入记录薄内。6、停电操作时，必须按照先断开断路器开关，再摇出小车，最后合负荷侧接地刀闸挂标志牌，依次按程序进行，送电合闸顺序与此相反。7、操作票应先编号，按编号顺序使用，作废的操作票应注明“作废”字样，已操作的要注明“已执行”字样，上述操作票应保存一年。8、事故处理，分、合刀闸的单一操作，拆除全所仅有的一组接地线等工作。可不用操作票，但以上操作应记入运行日志内。9、严禁带负荷拉隔离开关，如果错拉开或错合上，无论是否造成事故，均不准再合上或拉开。应立即汇报上级并填写在记录本内。三、注意事项：有下列情况之一者，值班人员可先操作后汇报：1、直接威胁人身和设备安全的；第2页共7页2、所内高压设备发生严重接地和短路冒火，开关冒火或响声巨裂的；3、电容器严重漏油或喷油的；4、规程明确规定的其它操作。四、保证安全的技术措施1、工作地点必须停电的设备：1)检修的设备；2)与工作人员工作中正常活动距离6KV小于0.35m、35KV小于0.6m的设备；3)安全距离6KV大于0.35m、而小于0.7m、35KV大于0.6m而小于1.2m，无安全遮拦措施的设备；4)带电部分在工作人员后面或两侧无可靠安全措施的设备。2、检修设备停电，必须断开各方面的电源，拉开上下刀闸。为了防止从低压侧向高压侧反送电，必须将有关的变压器、电压互感器等的低压侧保险取下。3、停电后要进行验电。验电时必须用电压等级相符的验电器，在将要检修设备的进出线两侧各相分别验电。验电前应先在有电设备上进行试验，确证验电器良好后再行验电。4、高压验电必须戴合格的绝缘手套。5、设备或线路电压表无读数，不能作为无电压的根据，应进行验电，若电压表有读数，无论如何不得在线路或设备上工作。6、当验电确认无电压后，应立即将检修设备接地放电并三相短封，工作人员应处于两短封接地线之间。第3页共7页7、对于能送电至停电设备的各方面电源或停电设备可能产生感应电压的都要装设接地线，所装接地线与带电部分6KV应大于0.35m，35KV应大于0.6m。检修母线时装一组接地线即可。全所停电时，应将各个可能来电侧的部分短封接地，其余部分不必每相都装接地线。室内配电装置上接地，应装在无漆的规定地点并符合接地电阻的要求。8、装设接地线必须由两人进行，应先接接地端后接导电端。接触...
