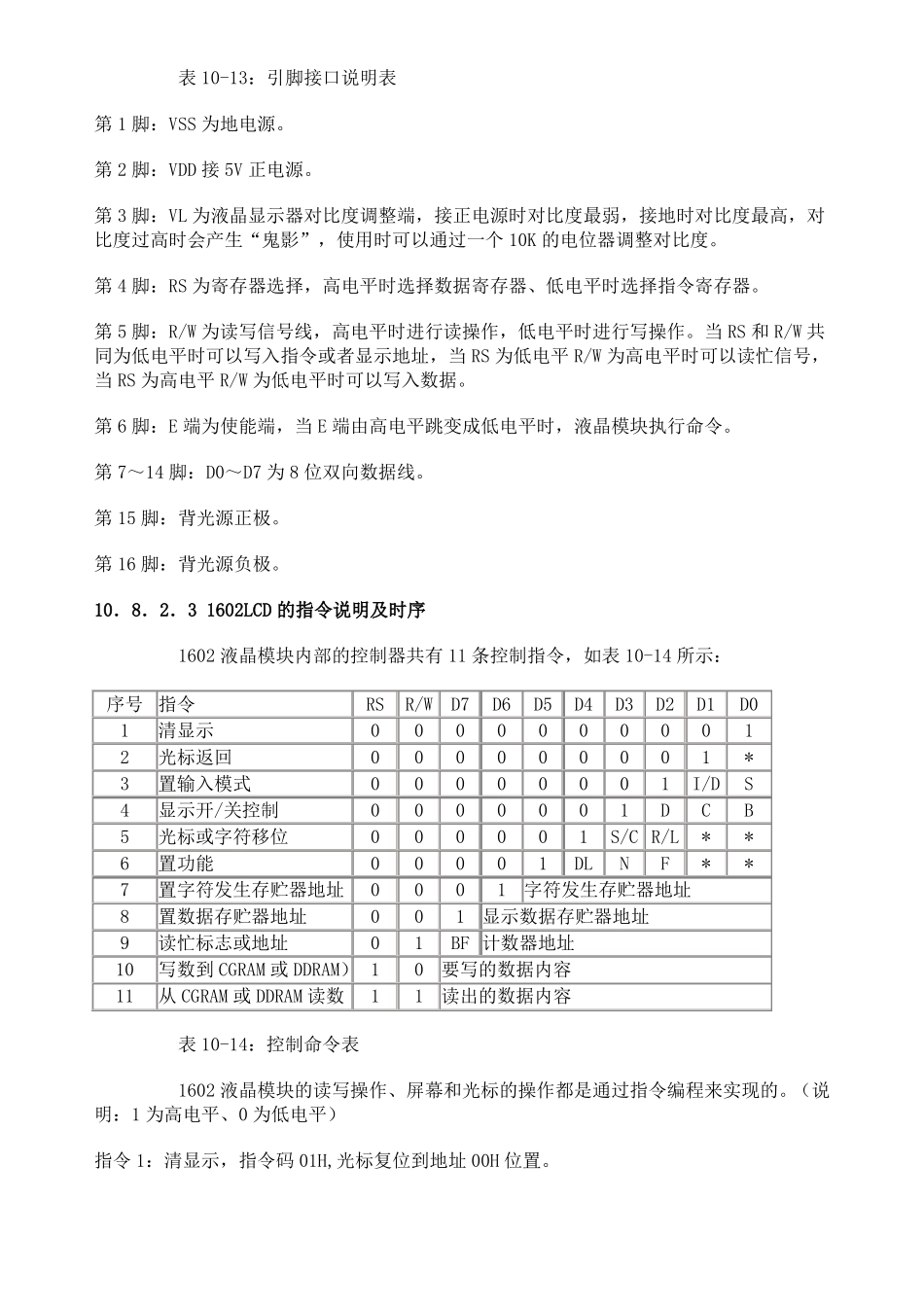

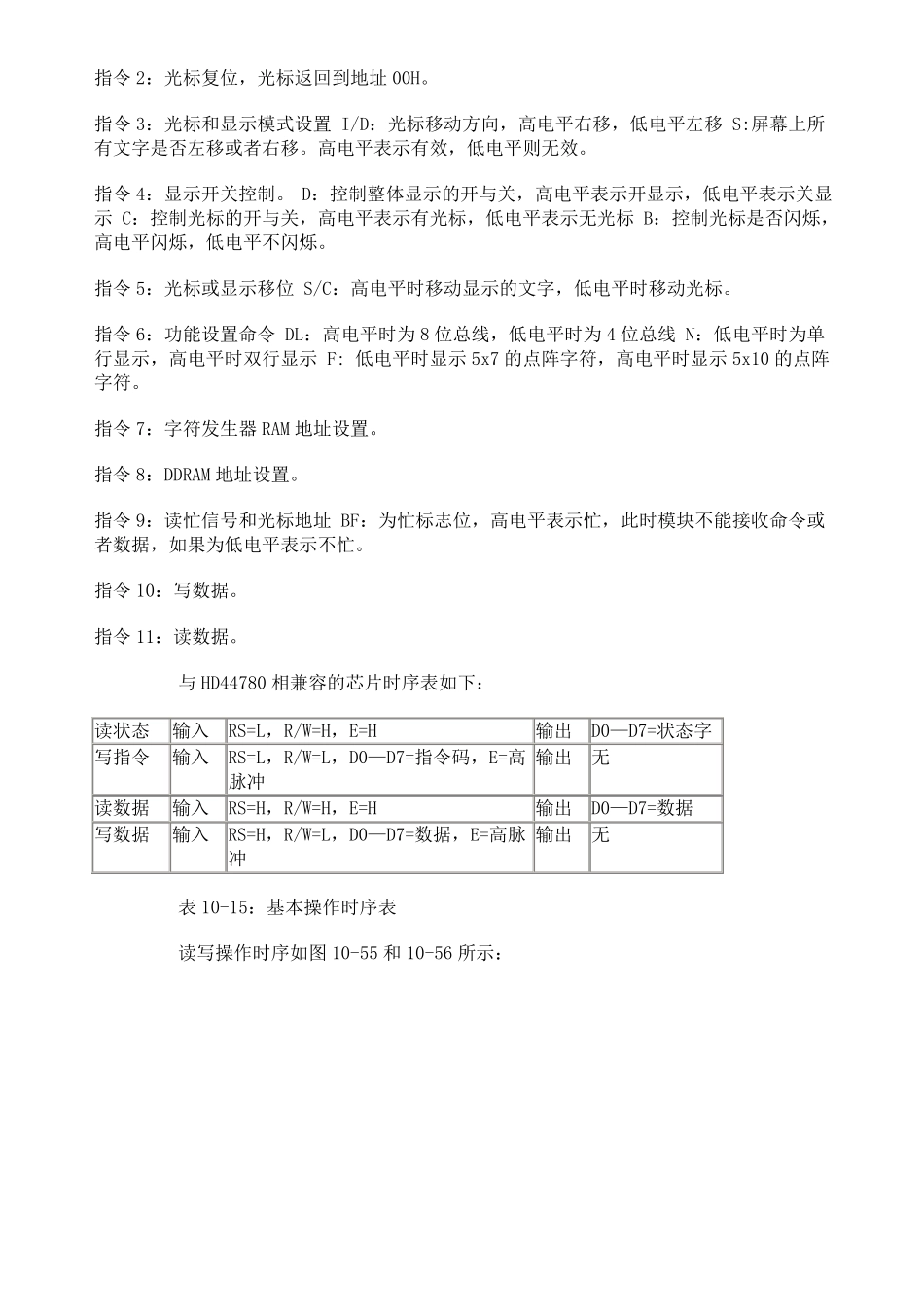

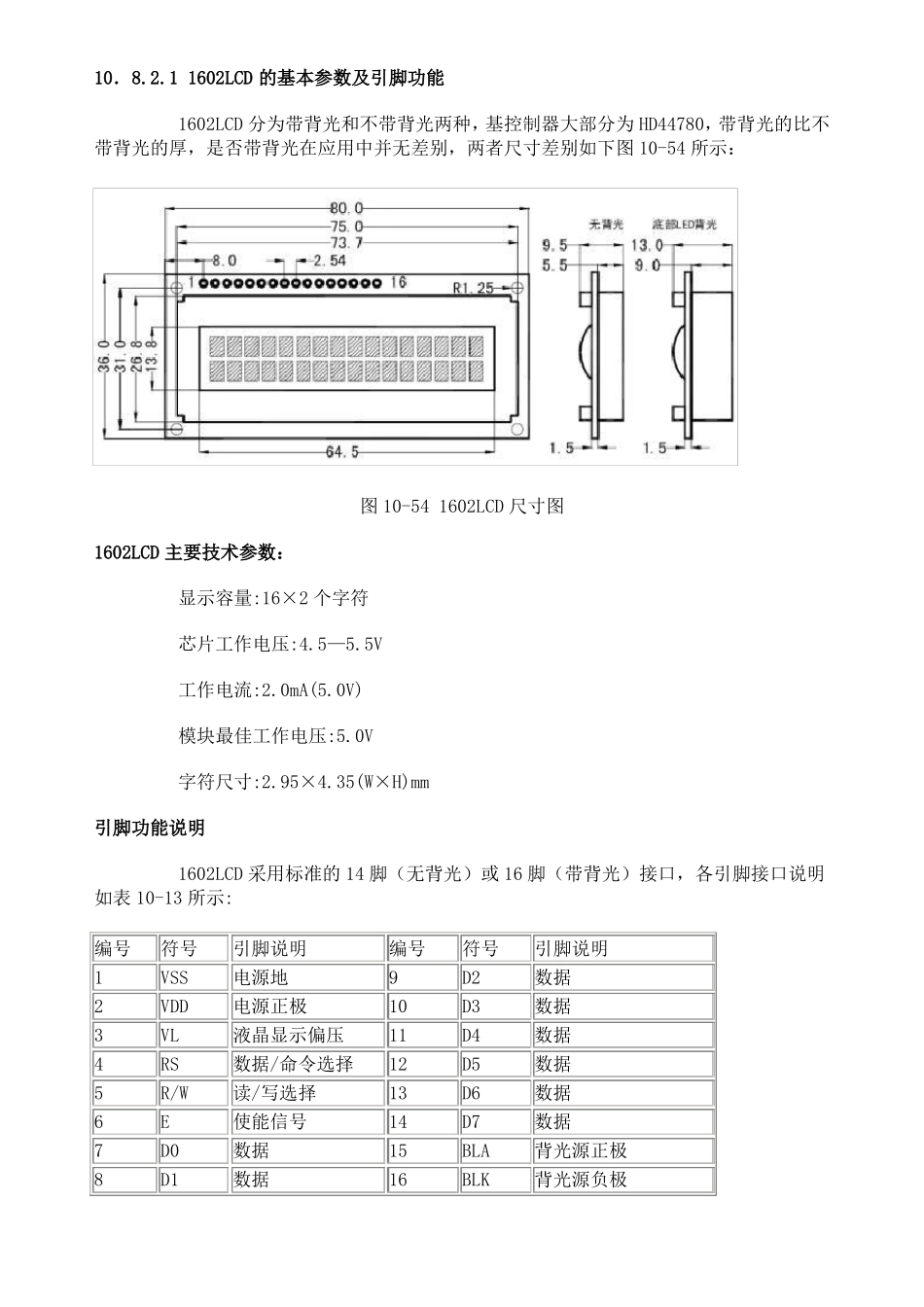

10．8.2.11602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图10-54所示：图10-541602LCD尺寸图1602LCD主要技术参数：显示容量:16×2个字符芯片工作电压:4.5—5.5V工作电流:2.0mA(5.0V)模块最佳工作电压:5.0V字符尺寸:2.95×4.35(W×H)mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表10-13所示:编号12345678符号VSSVDDVLRSR/WED0D1引脚说明电源地电源正极液晶显示偏压数据/命令选择读/写选择使能信号数据数据编号910111213141516符号D2D3D4D5D6D7BLABLK引脚说明数据数据数据数据数据数据背光源正极背光源负极表10-13：引脚接口说明表第1脚：VSS为地电源。第2脚：VDD接5V正电源。第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据。第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。第7～14脚：D0～D7为8位双向数据线。第15脚：背光源正极。第16脚：背光源负极。10．8．2．31602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表10-14所示：序号指令RSR/WD7D6D5D4D3D2D11清显示0000000002光标返回0000000013置输入模式00000001I/D4显示开/关控制0000001DC5光标或字符移位000001S/CR/L*6置功能00001DLNF*7置字符发生存贮器地址0001字符发生存贮器地址8置数据存贮器地址001显示数据存贮器地址9读忙标志或地址01BF计数器地址10写数到CGRAM或DDRAM）10要写的数据内容11从CGRAM或DDRAM读数11读出的数据内容表10-14：控制命令表1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。D01*SB**指令2：光标复位，光标返回到地址00H。指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效。指令4：显示开关控制。D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标。指令6：功能设置命令DL：高电平时为8位总线，低电平时为4位总线N：低电平时为单行显示，高电平时双行显示F:低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。指令7：字符发生器RAM地址设置。指令8：DDRAM地址设置。指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。指令10：写数据。指令11：读数据。与HD44780相兼容的芯片时序表如下：读状态输入RS=L，R/W=H，E=H写指令输入RS=L，R/W=L，D0—D7=指令码，E=高脉冲读数据输入RS=H，R/W=H，E=H写数据输入RS=H，R/W=L，D0—D7=数据，E=高脉冲表10-15：基本操作时序表读写操作时序如图10-55和10-56所示：输出D0—D7=状态字输出无输出D0—D7=数据输出无图10-55读操作时序图10-56写操作时序10．8．2．41602LCD的RAM地址映射及标准字库表液晶显示模块是一个慢显示器件，所以在执行每条指令之前一定要确认模块的忙标志为低电平，表示不忙，否则此指令失效。要显示字符时要先输入显示字符地址，也就是告诉模块在哪里显示字符，图10-57是1602的内部显示地址。图10-571602LCD内部显示地址例如第二行第一个字符的地址是40H，那么是否直接写入40H就可以将光标定位在第二行第一个字符的位置呢？这样不行，因为写入显示地址时要求最高位D7恒定为高电平1所以实际写...
