植筋施工方案VIP免费

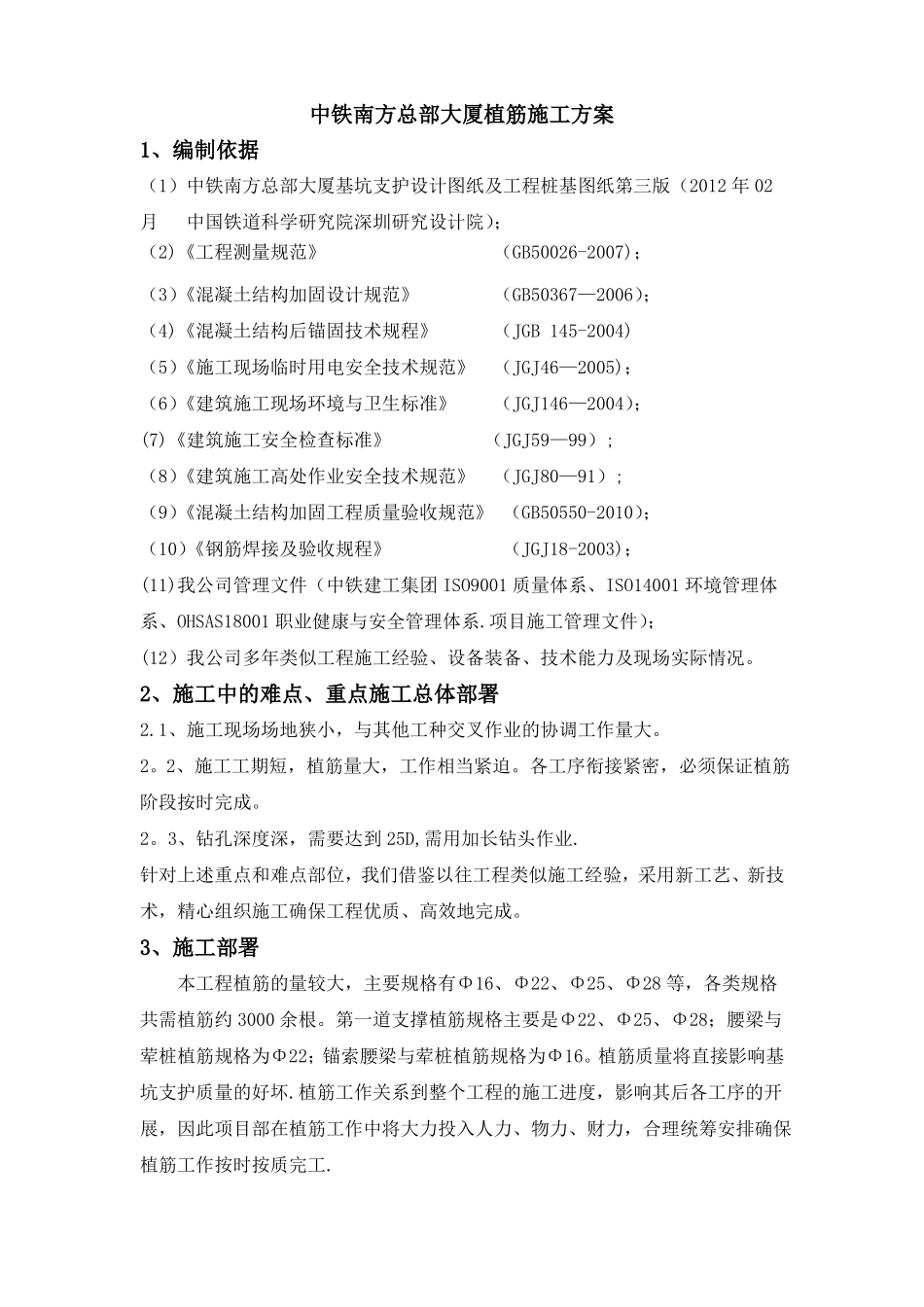

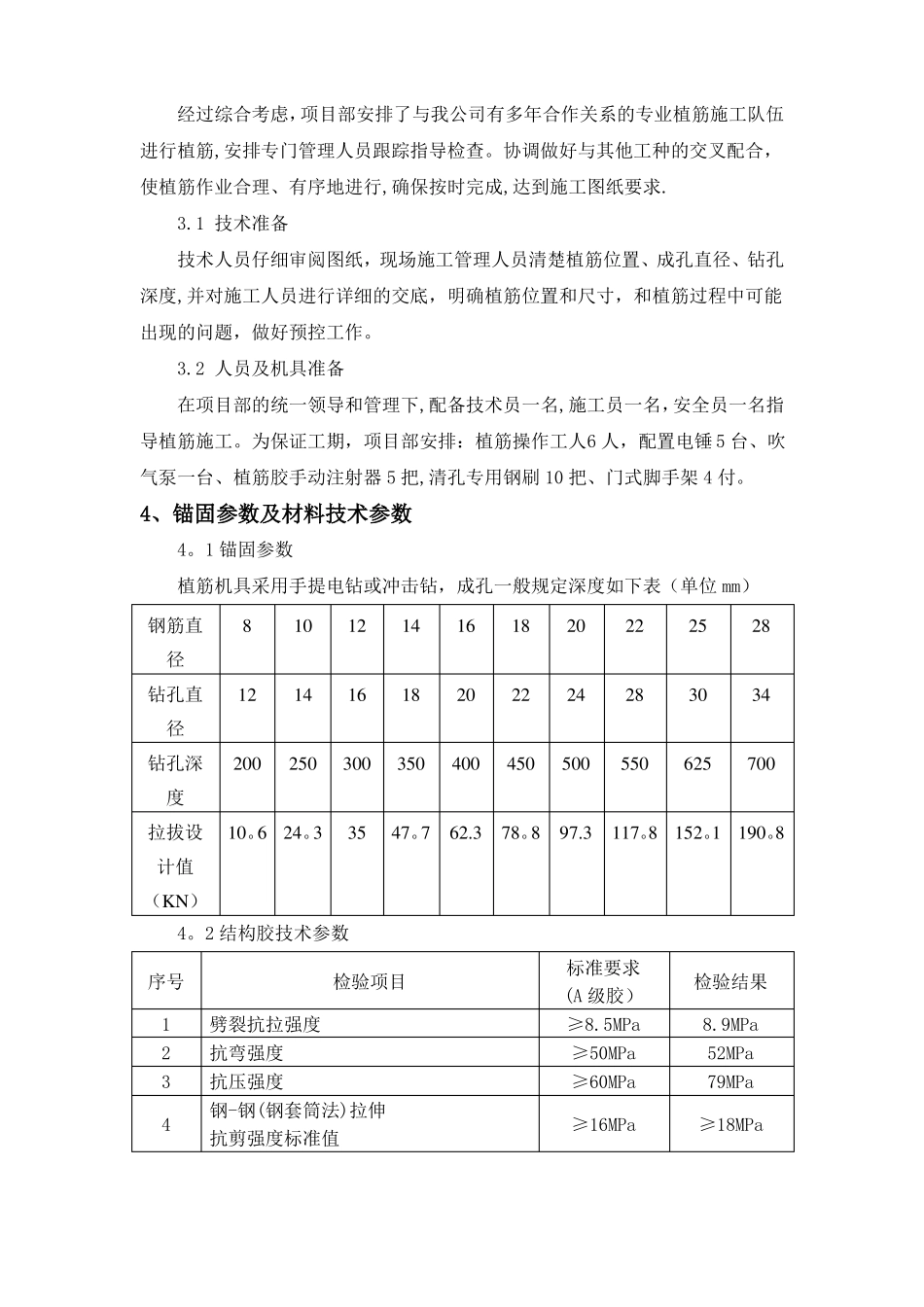

中铁南方总部大厦植筋施工方案1、编制依据（1）中铁南方总部大厦基坑支护设计图纸及工程桩基图纸第三版（2012年02月中国铁道科学研究院深圳研究设计院）；（2)《工程测量规范》（GB50026-2007)；（3）《混凝土结构加固设计规范》（GB50367—2006）；（4)《混凝土结构后锚固技术规程》（JGB145-2004)（5）《施工现场临时用电安全技术规范》（JGJ46—2005)；（6）《建筑施工现场环境与卫生标准》（JGJ146—2004）；(7)《建筑施工安全检查标准》（JGJ59—99）;（8）《建筑施工高处作业安全技术规范》（JGJ80—91）;（9）《混凝土结构加固工程质量验收规范》（GB50550-2010）；（10）《钢筋焊接及验收规程》（JGJ18-2003)；(11)我公司管理文件（中铁建工集团ISO9001质量体系、ISO14001环境管理体系、OHSAS18001职业健康与安全管理体系.项目施工管理文件）；(12）我公司多年类似工程施工经验、设备装备、技术能力及现场实际情况。2、施工中的难点、重点施工总体部署2.1、施工现场场地狭小，与其他工种交叉作业的协调工作量大。2。2、施工工期短，植筋量大，工作相当紧迫。各工序衔接紧密，必须保证植筋阶段按时完成。2。3、钻孔深度深，需要达到25D,需用加长钻头作业.针对上述重点和难点部位，我们借鉴以往工程类似施工经验，采用新工艺、新技术，精心组织施工确保工程优质、高效地完成。3、施工部署本工程植筋的量较大，主要规格有Φ16、Φ22、Φ25、Φ28等，各类规格共需植筋约3000余根。第一道支撑植筋规格主要是Φ22、Φ25、Φ28；腰梁与荤桩植筋规格为Φ22；锚索腰梁与荤桩植筋规格为Φ16。植筋质量将直接影响基坑支护质量的好坏.植筋工作关系到整个工程的施工进度，影响其后各工序的开展，因此项目部在植筋工作中将大力投入人力、物力、财力，合理统筹安排确保植筋工作按时按质完工.经过综合考虑，项目部安排了与我公司有多年合作关系的专业植筋施工队伍进行植筋,安排专门管理人员跟踪指导检查。协调做好与其他工种的交叉配合，使植筋作业合理、有序地进行,确保按时完成,达到施工图纸要求.3.1技术准备技术人员仔细审阅图纸，现场施工管理人员清楚植筋位置、成孔直径、钻孔深度,并对施工人员进行详细的交底，明确植筋位置和尺寸，和植筋过程中可能出现的问题，做好预控工作。3.2人员及机具准备在项目部的统一领导和管理下,配备技术员一名,施工员一名，安全员一名指导植筋施工。为保证工期，项目部安排：植筋操作工人6人，配置电锤5台、吹气泵一台、植筋胶手动注射器5把,清孔专用钢刷10把、门式脚手架4付。4、锚固参数及材料技术参数4。1锚固参数植筋机具采用手提电钻或冲击钻，成孔一般规定深度如下表（单位mm）钢筋直径钻孔直径钻孔深度拉拔设计值（KN）4。2结构胶技术参数序号1234劈裂抗拉强度抗弯强度抗压强度钢-钢(钢套筒法)拉伸抗剪强度标准值检验项目标准要求(A级胶）≥8.5MPa≥50MPa≥60MPa≥16MPa检验结果8.9MPa52MPa79MPa≥18MPa10。624。33547。762.378。897.3117。8152。1190。82002503003504004505005506257001214161820222428303481012141618202225285约束拉拔条件下带肋钢筋与混凝土的粘度结强度Φ25L=150mmΦ25L=125mmC60C30≥11。0MPa≥17.0MPa≥99％123MPa18。0MPa99。3%6不挥发物含量(固体含量）材料进场后，应由监理工程师旁站、随机取样、送质检站或其认定的第三方检测单位进行实物检验，检验结论符合标准的方可投入使用。5、锚植钢筋施工方法及措施5。1施工流程放线定位→钻孔→清孔→钢筋清理→植入钢筋→验收。5。2、放线开始钻孔施工前，由技术人员放线标明钢筋锚固点的钻孔位置,钻孔位置查标明后由现场负责人验线。验明后，移交给现场施工人员开始施工。确定钻孔位置位时应避开原结构主筋，间距、保护层厚度应符合施工规范要求。施工人员核实无误后，再进行钻空施工定位钻孔:5.3、钻孔按图纸设计定位、钻孔,如遇钢筋或钢筋密集间隙不足成孔时，须经现场监理工程师许可后改变孔位。为保证锚植钢筋的抗拉强度，植筋埋深应满足设计要求，当设计无具体要求是，植筋埋深不得少于25D,孔径应大于钢筋直径4～6mm，孔外侧壁与混凝土构件边缘的间距应不小于50mm.5.4...
