钻孔灌注桩施工工艺及施工方法VIP免费

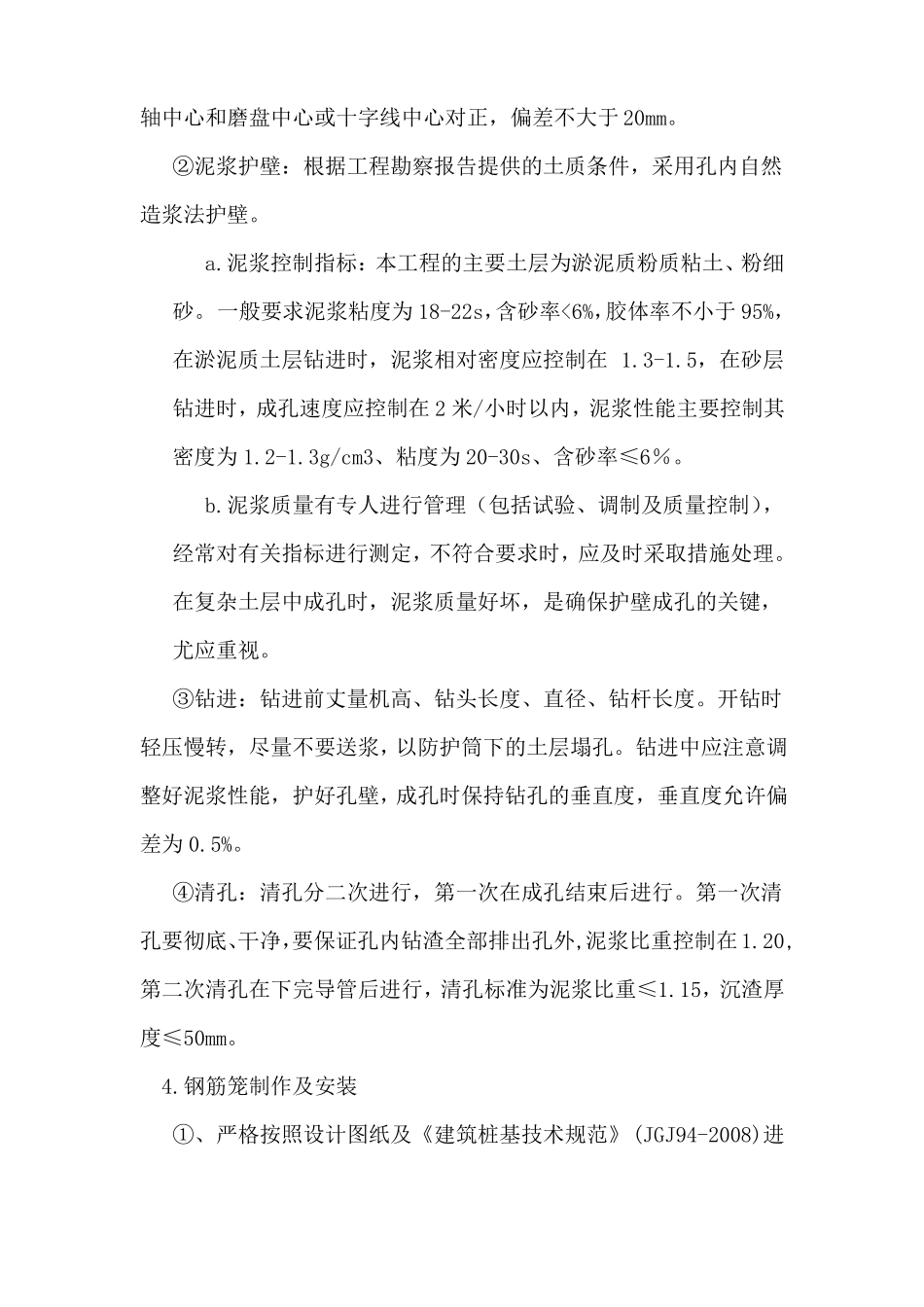

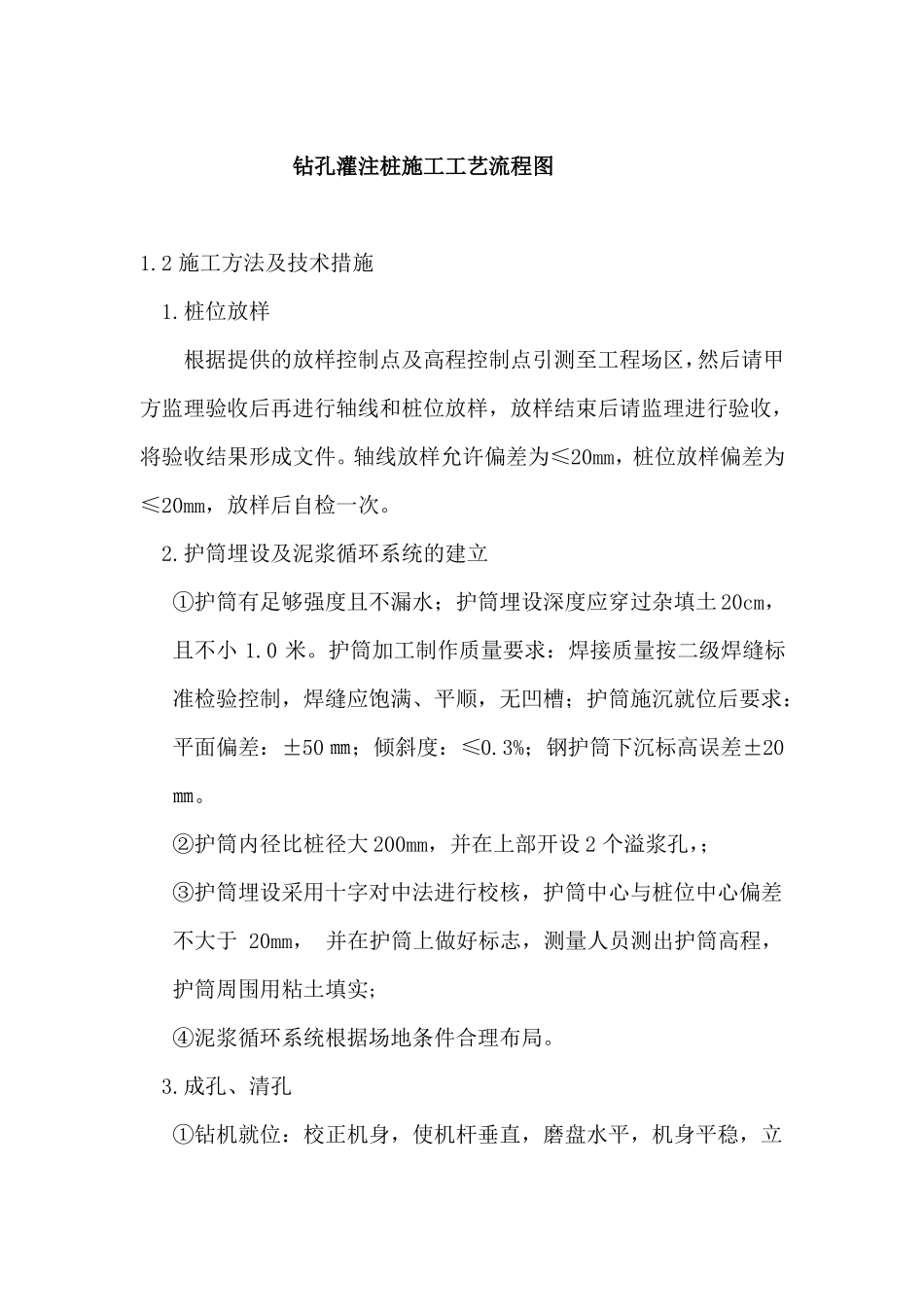

1钻孔灌注桩施工工艺及施工方法1.1施工工艺根据业主目前提供的设计资料，综合考虑到各种因素，为确保工程质量和工期要求，结合我公司的装备及施工经验，本工程施工拟采用GPS-15型钻机正循环钻进成孔、清孔、水下砼灌注成桩工艺。具体工艺流程如下(见下图)：埋设护筒测放桩位测孔深沉渣钻机定位钻孔第一次清孔钢筋笼制作安放钢筋笼泥浆循环泥浆排放下导管第二次清孔安放隔水塞砼灌注商品砼砼试块制作钻机移位钻孔灌注桩施工工艺流程图1.2施工方法及技术措施1.桩位放样根据提供的放样控制点及高程控制点引测至工程场区，然后请甲方监理验收后再进行轴线和桩位放样，放样结束后请监理进行验收，将验收结果形成文件。轴线放样允许偏差为≤20mm，桩位放样偏差为≤20mm，放样后自检一次。2.护筒埋设及泥浆循环系统的建立①护筒有足够强度且不漏水；护筒埋设深度应穿过杂填土20cm，且不小1.0米。护筒加工制作质量要求：焊接质量按二级焊缝标准检验控制，焊缝应饱满、平顺，无凹槽；护筒施沉就位后要求：平面偏差：±50㎜；倾斜度：≤0.3%；钢护筒下沉标高误差±20㎜。②护筒内径比桩径大200mm，并在上部开设2个溢浆孔，；③护筒埋设采用十字对中法进行校核，护筒中心与桩位中心偏差不大于20mm，并在护筒上做好标志，测量人员测出护筒高程，护筒周围用粘土填实;④泥浆循环系统根据场地条件合理布局。3.成孔、清孔①钻机就位：校正机身，使机杆垂直，磨盘水平，机身平稳，立轴中心和磨盘中心或十字线中心对正，偏差不大于20mm。②泥浆护壁：根据工程勘察报告提供的土质条件，采用孔内自然造浆法护壁。a.泥浆控制指标：本工程的主要土层为淤泥质粉质粘土、粉细砂。一般要求泥浆粘度为18-22s，含砂率<6%，胶体率不小于95%，在淤泥质土层钻进时，泥浆相对密度应控制在1.3-1.5，在砂层钻进时，成孔速度应控制在2米/小时以内，泥浆性能主要控制其密度为1.2-1.3g/cm3、粘度为20-30s、含砂率≤6％。b.泥浆质量有专人进行管理（包括试验、调制及质量控制），经常对有关指标进行测定，不符合要求时，应及时采取措施处理。在复杂土层中成孔时，泥浆质量好坏，是确保护壁成孔的关键，尤应重视。③钻进：钻进前丈量机高、钻头长度、直径、钻杆长度。开钻时轻压慢转，尽量不要送浆，以防护筒下的土层塌孔。钻进中应注意调整好泥浆性能，护好孔壁，成孔时保持钻孔的垂直度，垂直度允许偏差为0.5%。④清孔：清孔分二次进行，第一次在成孔结束后进行。第一次清孔要彻底、干净，要保证孔内钻渣全部排出孔外,泥浆比重控制在1.20,第二次清孔在下完导管后进行，清孔标准为泥浆比重≤1.15，沉渣厚度≤50mm。4.钢筋笼制作及安装①、严格按照设计图纸及《建筑桩基技术规范》(JGJ94-2008)进行钢筋笼的制作，钢筋笼配筋见设计要求。②、钢筋笼制作时，用E5003焊条，制作时严格执行设计要求，主筋单面焊接长度为10d，焊缝要饱满，接头位置错开距离＞42d，焊接完毕后，应及时将焊缝的焊渣清除干净。③、分节制作时，同一截面内钢筋笼主筋接头数不超过总数的50%，加强筋与主筋连接采用点焊,螺旋筋与主筋连接采用梅花点焊，钢筋笼笼端1米范围内箍筋与主筋焊牢，加强筋与主筋焊牢。④、经现场质检员和监理验收签证后方可使用。⑤、为保证主筋保护层厚度的要求,制作钢筋笼时每4m设置一组(4块)砼穿心块，以确保钢筋保护层厚度，主筋保护层厚度为40。⑥、钢筋笼制作时允许偏差为：项次1234项目主筋间距箍筋间距钢筋笼直径钢筋笼整体长度允许偏差（mm）±10±20±10±50⑦、搬运和吊装钢筋笼时，防止变形，安装时对准孔位，避免碰撞孔壁和自由落下，钢筋笼吊入孔内应轻吊、垂直、轻放，遇阻时应查明原因再酌情继续下笼，可采用正反旋转，慢起慢落逐步下放，就位后立即固定。为防止钢筋笼在搬运、吊装和安放时变形，可采取下列措施：每隔2—2．5m设置加劲箍一道，加劲箍宜设置在主筋外侧；在钢筋笼内每隔3～4m装一个可拆卸的十字形临时加劲架，在钢筋笼安放入孔后拆除。5.砼搅拌本工程采用商品砼，砼强度等级为C30。6.水下砼灌注灌注导管：采用Φ200导管，其长度由孔深确定，直径偏差不超过2mm，底管长度不小于4m，接头采用双螺...
