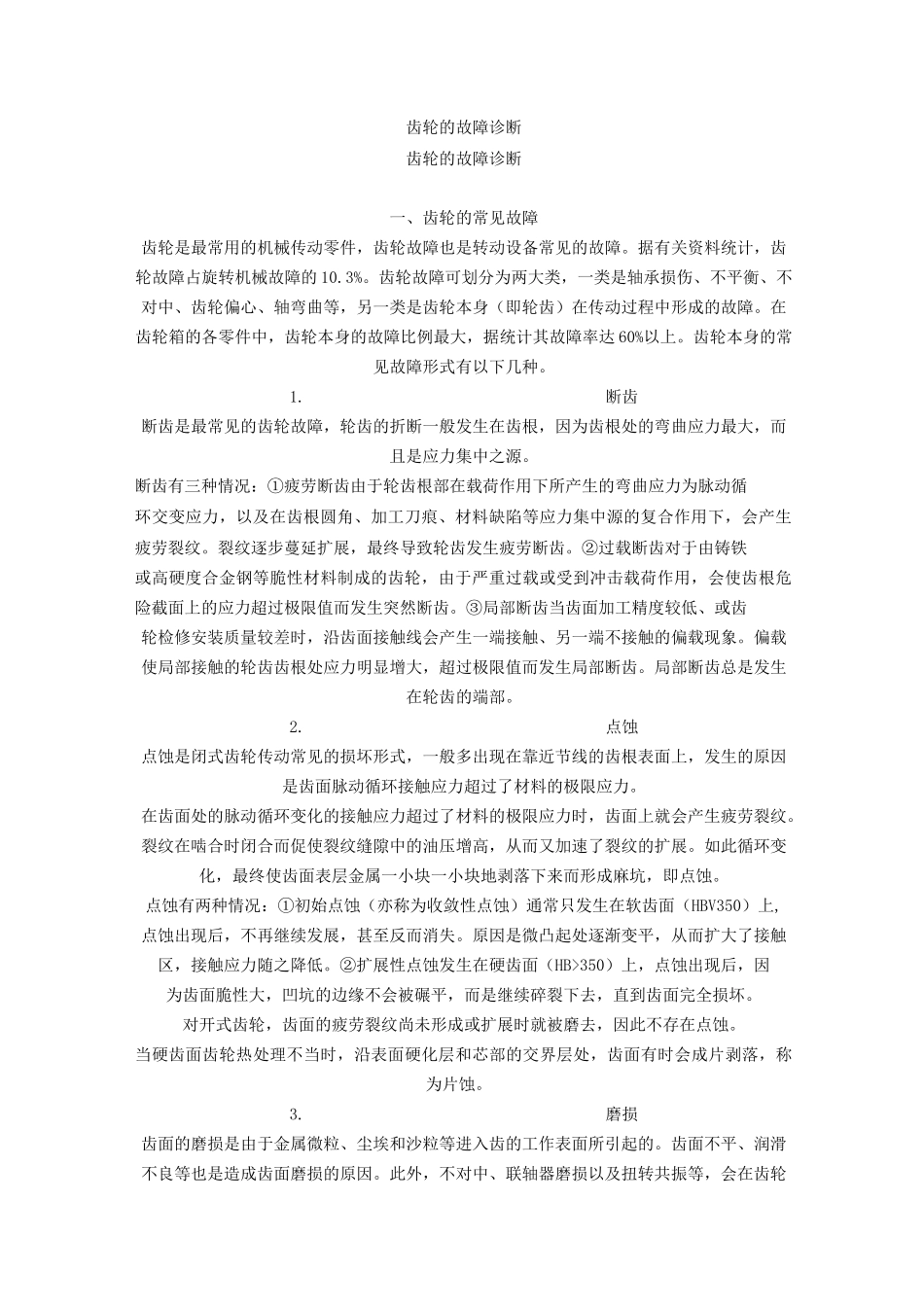

齿轮的故障诊断齿轮的故障诊断一、齿轮的常见故障齿轮是最常用的机械传动零件，齿轮故障也是转动设备常见的故障。据有关资料统计，齿轮故障占旋转机械故障的10.3%。齿轮故障可划分为两大类，一类是轴承损伤、不平衡、不对中、齿轮偏心、轴弯曲等，另一类是齿轮本身（即轮齿）在传动过程中形成的故障。在齿轮箱的各零件中，齿轮本身的故障比例最大，据统计其故障率达60%以上。齿轮本身的常见故障形式有以下几种。1.断齿断齿是最常见的齿轮故障，轮齿的折断一般发生在齿根，因为齿根处的弯曲应力最大，而且是应力集中之源。断齿有三种情况：①疲劳断齿由于轮齿根部在载荷作用下所产生的弯曲应力为脉动循环交变应力，以及在齿根圆角、加工刀痕、材料缺陷等应力集中源的复合作用下，会产生疲劳裂纹。裂纹逐步蔓延扩展，最终导致轮齿发生疲劳断齿。②过载断齿对于由铸铁或高硬度合金钢等脆性材料制成的齿轮，由于严重过载或受到冲击载荷作用，会使齿根危险截面上的应力超过极限值而发生突然断齿。③局部断齿当齿面加工精度较低、或齿轮检修安装质量较差时，沿齿面接触线会产生一端接触、另一端不接触的偏载现象。偏载使局部接触的轮齿齿根处应力明显增大，超过极限值而发生局部断齿。局部断齿总是发生在轮齿的端部。2.点蚀点蚀是闭式齿轮传动常见的损坏形式，一般多出现在靠近节线的齿根表面上，发生的原因是齿面脉动循环接触应力超过了材料的极限应力。在齿面处的脉动循环变化的接触应力超过了材料的极限应力时，齿面上就会产生疲劳裂纹。裂纹在啮合时闭合而促使裂纹缝隙中的油压增高，从而又加速了裂纹的扩展。如此循环变化，最终使齿面表层金属一小块一小块地剥落下来而形成麻坑，即点蚀。点蚀有两种情况：①初始点蚀（亦称为收敛性点蚀）通常只发生在软齿面（HBV350）上,点蚀出现后，不再继续发展，甚至反而消失。原因是微凸起处逐渐变平，从而扩大了接触区，接触应力随之降低。②扩展性点蚀发生在硬齿面（HB>350）上，点蚀出现后，因为齿面脆性大，凹坑的边缘不会被碾平，而是继续碎裂下去，直到齿面完全损坏。对开式齿轮，齿面的疲劳裂纹尚未形成或扩展时就被磨去，因此不存在点蚀。当硬齿面齿轮热处理不当时，沿表面硬化层和芯部的交界层处，齿面有时会成片剥落，称为片蚀。3.磨损齿面的磨损是由于金属微粒、尘埃和沙粒等进入齿的工作表面所引起的。齿面不平、润滑不良等也是造成齿面磨损的原因。此外，不对中、联轴器磨损以及扭转共振等，会在齿轮啮合点引起较大的扭矩变化，或使冲击加大，将加速磨损。齿轮磨损后，齿的厚度变薄，齿廓变形，侧隙变大，会造成齿轮动载荷增大，不仅使振动和噪音加大，而且很可能导致断齿。4.胶合齿面胶合（划痕）是由于啮合齿面在相对滑动时油膜破裂，齿面直接接触，在摩擦力和压力的作用下接触区产生瞬间高温，金属表面发生局部熔焊粘着并剥离的损伤。胶合往往发生在润滑油粘度过低、运行温度过高、齿面上单位面积载荷过大、相对滑动速度过高、接触面积过小、转速过低（油带不起来）等条件下。齿面发生胶合后，将加速齿面的磨损，使齿轮传动很快地趋于失效。1二、齿轮故障的特征信息由于结构和工作原理上的一些特点，齿轮的振动信号较为复杂，在对其进行振动故障诊断时，往往需要同时在时域和频域上进行分析。齿轮故障的特征频率基本上由两部分组成：一部分为齿轮啮合频率及其谐波构成的载波信号；另一部分为低频成分（主要为转速频率）的幅值和相位变化所构成的调制信号。调制信号包括了幅值调制和频率调制。下面将分别介绍各特征成分及其所对应的故障类型，并分析其产生的原因。1.啮合频率及其谐波齿轮传动的特点是，啮合过程中啮合点的位置和参与啮合的齿数都是周期性变化的，这就造成了齿轮轮齿的受力和刚度成周期性变化，由此而引起的振动必然含有周期性成分，反映这个周期性特征信息的就是啮合频率及其高次谐波。齿轮在啮合过程中，齿面既有相对滚动，又有相对滑动。如下图所示，主动轮上的啮合点由齿根移向齿顶，随啮合半径逐渐增大，速度逐步增高；而从动轮上的啮合点由齿顶移向齿根，速度逐步降低。两轮速度上的差异形成了相对滑动。节...
