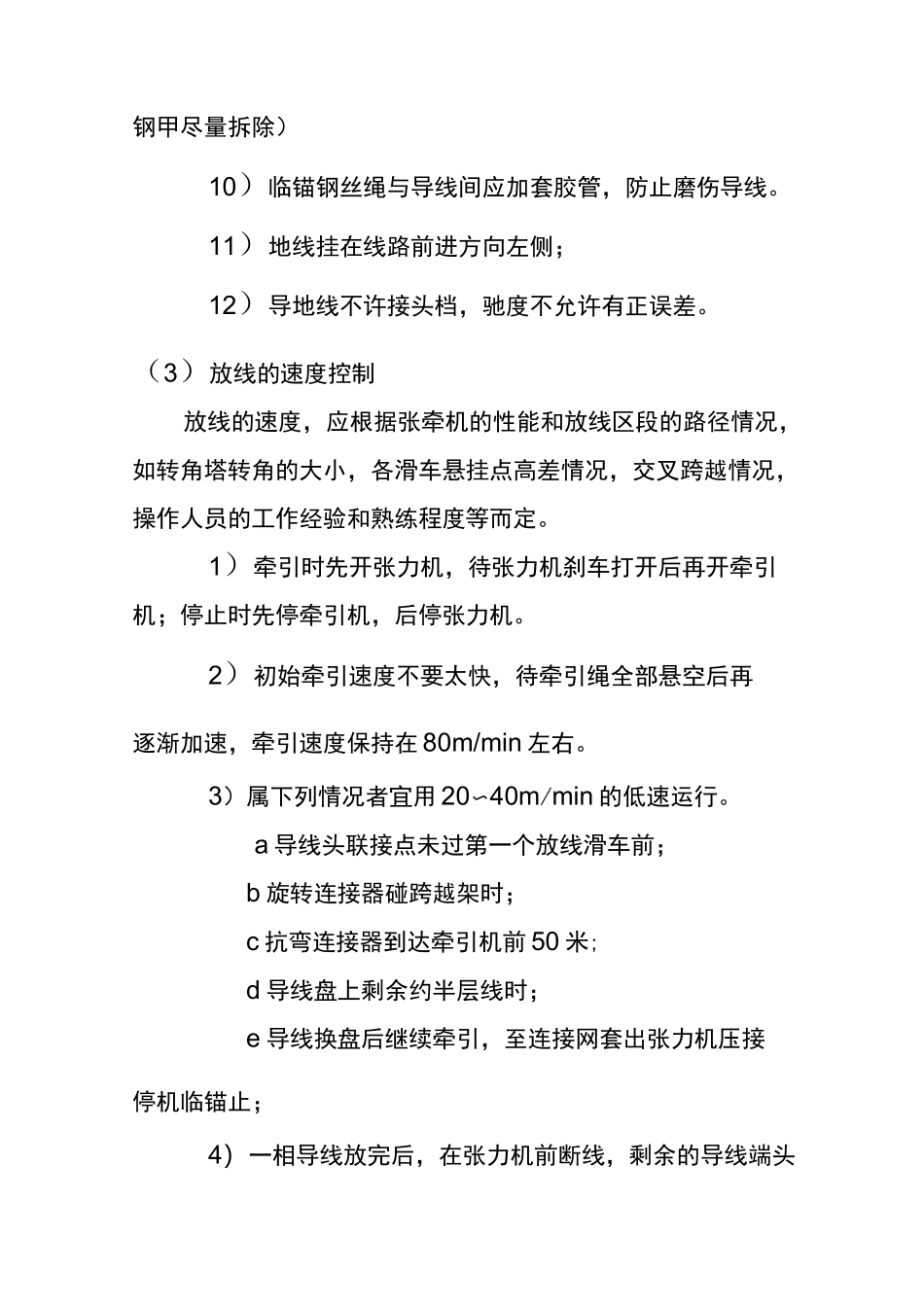

35KV架空集电线路铁塔架线工程施工方法1、放线施工（1）展放导引绳和牵引绳1）在施工区段内分相人力展放机械牵引导引绳，牵放顺序为上线，中线，下线。2）在张、牵引场两端，用钢绳卡线器将其临锚在地上。3）牵引绳每隔二千米或不足二千米必须安装一个防扭连接器。如果牵引绳有严重锈蚀或断股现象应断掉重接。2、展放地线地线的展放方法采用人力展放机械牵引方式施工。3、展放导线（1）牵引场操作和布置在牵引绳入口侧挂接地滑车；（2）张力场操作和布置1）就位导线轴架，应使各线轴架正对张力机上的引轮，使导线在放出过程中不与线轴侧板摩擦。2）根据导线布线图所列线轴编号；将线盘吊装在线轴架上，注意线头从上方引出。3）拆除线轴包装板和拔净钉子等杂物，检查外层导线质量是否良好，如有缺陷应及时处理或做好标记；如需切除应计算接头变动位置，是否会靠近滑车或窜至不允有接头的档内。4）引出导线头套入连接网套，并检查距导线端部3米左右范围是否有钢芯接头（稍有鼓包；厂家标志）如有应断掉。5）为防止导线通过导线轮时发生松股，导线在导线轮上的缠绕方向，应与其外层线股捻回方向相同。国产钢芯铝绞线的外层采用右捻，因此，站在线轴架处面向张力机看，导线应由导线轮的左边最外一槽进线，由右边出线。6）将从导线轮引出的线头，通过旋转连接器与牵引绳连接。7）当牵引绳牵动导线，张力机出口侧的导线悬空时，在导线上分别挂接地滑车。8）在展放导线过程中，张力机根据导线对地、对被跨越物、跨越架距离的大小调整张力。对于农田，荒地等一般地段导线距地面不小于3米；导线与越线架顶距离应在1米以上；只通行行人及少量车辆的道路如不搭设跨越架，设专人看守时导线距地面不小于5米。各放线段导线放线张力可控制在10KN-15KN之间。9）当导线线盘的线剩余半层左右时，通知牵引场放慢牵引速度，至余线6圈左右时停止牵引。张力轮后的导线用卡线器卡住后再用白棕绳固定在线轴架上，卸下空盘，装上新盘。线头用双头连接网套连接后绕入线盘上，拆除卡线器，通知牵引场慢速牵引；当线头展放至张力机前侧约15m时进行临锚，压接接续管，检查合格后安装保护钢甲。张力机收紧导线，拆除临锚后．便可继续牵引，展放第二轴导线。（在紧线前能拆除的保护钢甲尽量拆除）10）临锚钢丝绳与导线间应加套胶管，防止磨伤导线。11）地线挂在线路前进方向左侧；12）导地线不许接头档，驰度不允许有正误差。（3）放线的速度控制放线的速度，应根据张牵机的性能和放线区段的路径情况，如转角塔转角的大小，各滑车悬挂点高差情况，交叉跨越情况，操作人员的工作经验和熟练程度等而定。1）牵引时先开张力机，待张力机刹车打开后再开牵引机；停止时先停牵引机，后停张力机。2）初始牵引速度不要太快，待牵引绳全部悬空后再逐渐加速，牵引速度保持在80m/min左右。3）属下列情况者宜用20〜40m/min的低速运行。a导线头联接点未过第一个放线滑车前；b旋转连接器碰跨越架时；c抗弯连接器到达牵引机前50米;d导线盘上剩余约半层线时；e导线换盘后继续牵引，至连接网套出张力机压接停机临锚止；4）一相导线放完后，在张力机前断线，剩余的导线端头连上单头网套，准备下一相导线的展放。4.紧线施工（1）紧线前准备工作1）检查接续管及补修管位置是否符合规范要求：与耐张线夹之间距离不小于15m;与悬垂线夹间距离不小于5m,如不符合标准应进行处理。2）若发现导线有磨损，应按下列要求进行处理：a外层导线有轻微擦伤，其擦伤深度不超过单股直径的1/4，且截面积损伤不超过导电部分的2％时，可不修补，用不粗于0＃细砂纸磨光表面棱刺。b当导线损伤已超过轻微损伤，旦在同一处损伤的强度损失尚不超过总拉断力的8.5％，且损伤截面积不超过导电部分截面积的12.5％时采用补修管进行补修。3）当出现下列情况时应锯断重接：a强度损失超过保证计算拉断力的8.5％；b截面积损失超过导电部分截面积的12.5％c损伤的范围超过一个补修管允许补修的范围；d钢芯有断股；e金钩，破股已使钢芯及内层线股形成无法修复的永久变形。4）耐张塔设置临时拉线，拉线对地夹角不应大于450。5）各塔号人员要认真检查导、地线有无焊点开裂，断股...
