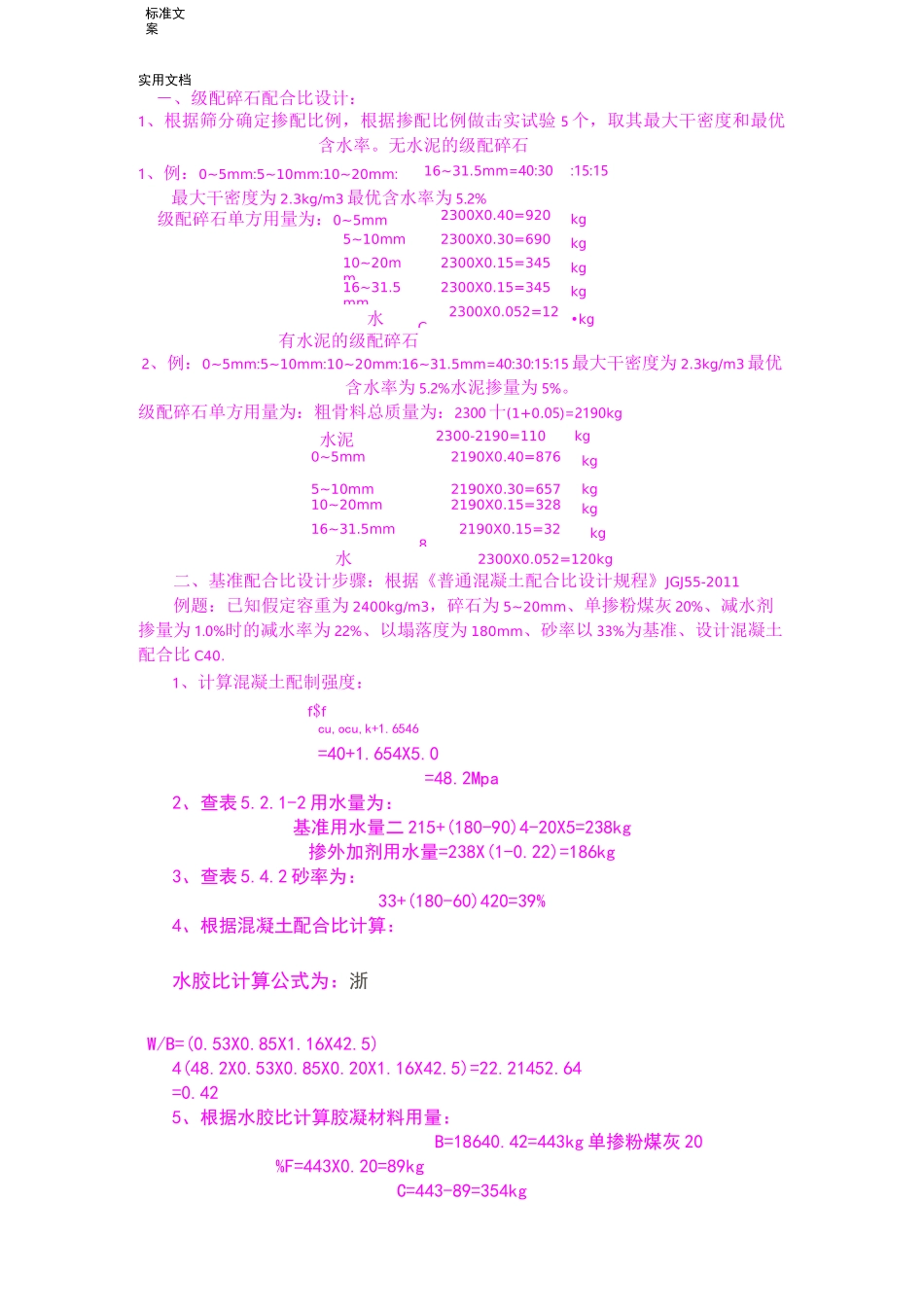

标准文案实用文档―、级配碎石配合比设计:1、根据筛分确定掺配比例,根据掺配比例做击实试验5个,取其最大干密度和最优含水率。无水泥的级配碎石1、例:0~5mm:5~10mm:10~20mm:16~31.5mm=40:30:15:15最大干密度为2.3kg/m3最优含水率为5.2%级配碎石单方用量为:0~5mm2300X0.40=920kg5~10mm2300X0.30=690kg10~20mm2300X0.15=345kg16~31.5mm2300X0.15=345kg水2300X0.052=12C•kg有水泥的级配碎石2、例:0~5mm:5~10mm:10~20mm:16~31.5mm=40:30:15:15最大干密度为2.3kg/m3最优含水率为5.2%水泥掺量为5%。级配碎石单方用量为:粗骨料总质量为:2300十(1+0.05)=2190kg水泥2300-2190=110kg0~5mm2190X0.40=876kg5~10mm2190X0.30=657kg10~20mm2190X0.15=328kg16~31.5mm2190X0.15=328kg水2300X0.052=120kg二、基准配合比设计步骤:根据《普通混凝土配合比设计规程》JGJ55-2011例题:已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.1、计算混凝土配制强度:f$fcu,ocu,k+1.6546=40+1.654X5.0=48.2Mpa2、查表5.2.1-2用水量为:基准用水量二215+(180-90)4-20X5=238kg掺外加剂用水量=238X(1-0.22)=186kg3、查表5.4.2砂率为:33+(180-60)420=39%4、根据混凝土配合比计算:水胶比计算公式为:浙W/B=(0.53X0.85X1.16X42.5)4(48.2X0.53X0.85X0.20X1.16X42.5)=22.21452.64=0.425、根据水胶比计算胶凝材料用量:B=18640.42=443kg单掺粉煤灰20%F=443X0.20=89kgC=443-89=354kg标准文案6、砂石总质量等于:2400—443—186=1771kg实用文档标准文案实用文档标准文案对于强度等缠大于C30且小TC60的混凝土,巧混凝I僭度标准淮计算值不小于匸OMPa时*应按式3.0.2)tf算绍果取当混凝上损度标准差计算值小于4.OMPa•应取4.0MPae2当没宵近朗的同一品种、同一强度等级混屣上强度資料时.其强度标准差疔可按表4.CL2取值。裹4.仇2标准差<r伯CMPaJ哉凝上强度标准CS迄(卫。C:Z5—C45t'50—C554.05.<)6.0£L1什算;实用文档标准文案5混凝士配合比计算半混擬七强度等级小于C60时,混凝土水胶比宜按下式(5,1.U式中;W;H——混凝土水胶比;从%——回归系数.按本规程第5,1.2条的规定収值;.九胶凝林料閱讨胶砂抗压强度〔期也).吋实测,•且试验方法应按现行国家标准QK泥胶砂强度检验方法〔用门法乃GB/T17671执行;也可按本规程第5.1想条确定。51.2回归系数(宜按下列规定确定:1梶据工程所使用的原制•料.通过試验建立的水胶比与促凝土强度关系式来确定;"2当不具备上述试验统计资料时,町按表5.L2选用。表5.1*2回归系数|区、%丨取值表'f-r一粗骨料品种系覽-碎石卵石0,53■—0.200,135.1.3当胶讎材斜38d胶砂抗压强度值〔上Q■无实测值时*可按下式计算:一」h7y必打(5.1,3)式中:/(.人粉煤灰彫响条数和粒化高炉矿濟粉影响系数*-w■-^*^^^*£***^*^*^^,j匚-hfrjq“u*「、°、可按表5.1.3选川;实用文档标准文案扎——水泥28(1胶砂抗压强度(MPa)»可实测辛也可按本规程第5J4条确定。衰m粉煤灰靈响系数(&)和粒化高炉矿蓬粉彭响系数|r()实用文档标准文案表5.L4水泥强度等级值的官余系数]”水据强度報悽汕5富余系散L121.161.105*2用水量和外加剂用量5-11毎立方米干硬性或塑性混凝上的用水量(心应符合F列规邑实用文档标准文案1混凝上水胶比在0.40-0.80范围时.可按表淞卜1和表5,2直选取*2混蘿上水胶比小于①40时,可通过试验确定。表5J-H干磽性混麗土的用水fH塑性混觀土的用水量(顷戒)「卵后撮尤公林粒艳伽皿悍石狀公粽卷徑{BITM噸目W10.0紘031.540.016.D2也(J31.5no坍落厦(mm}10^301拥)701601502001S517516535-502
