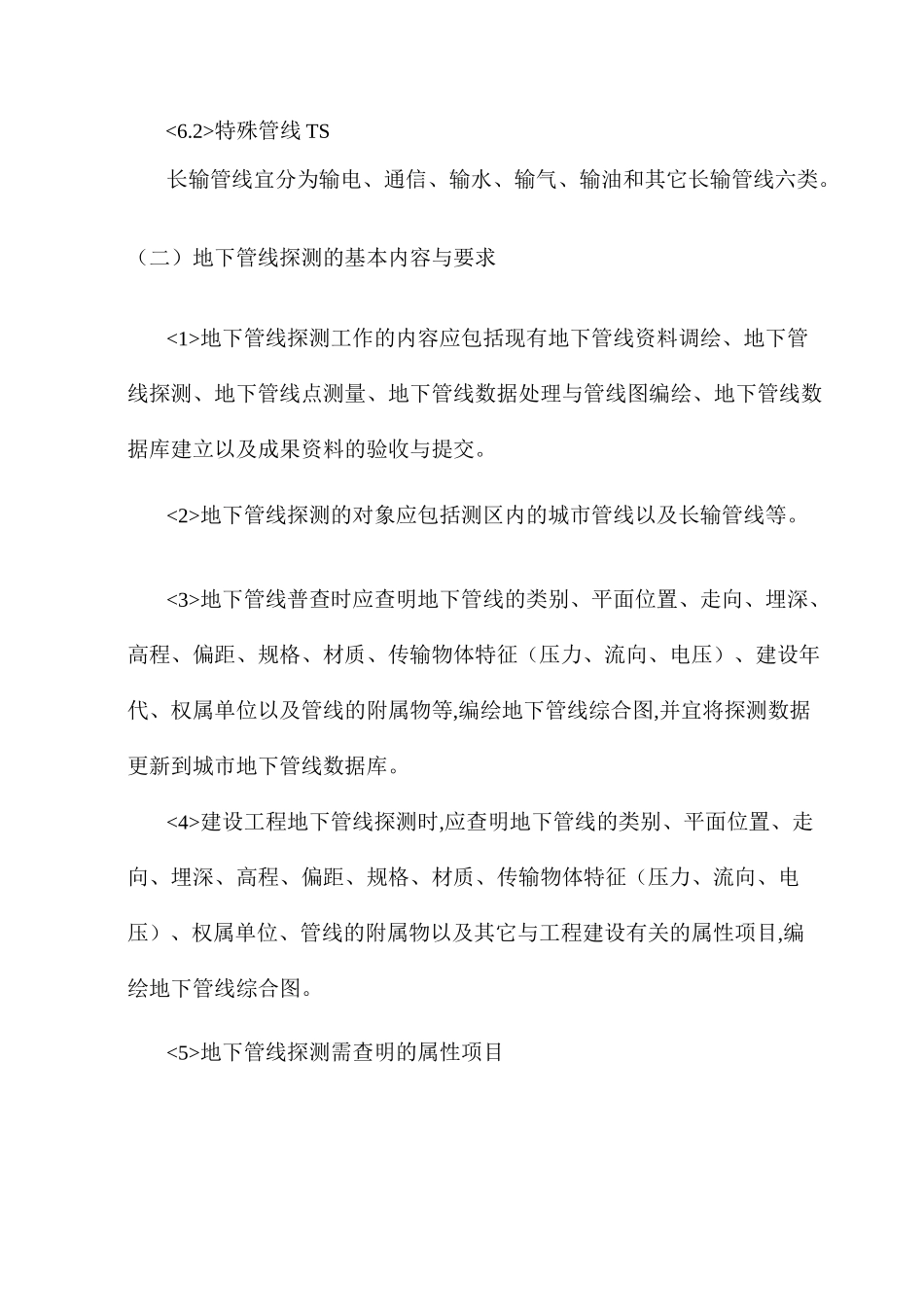

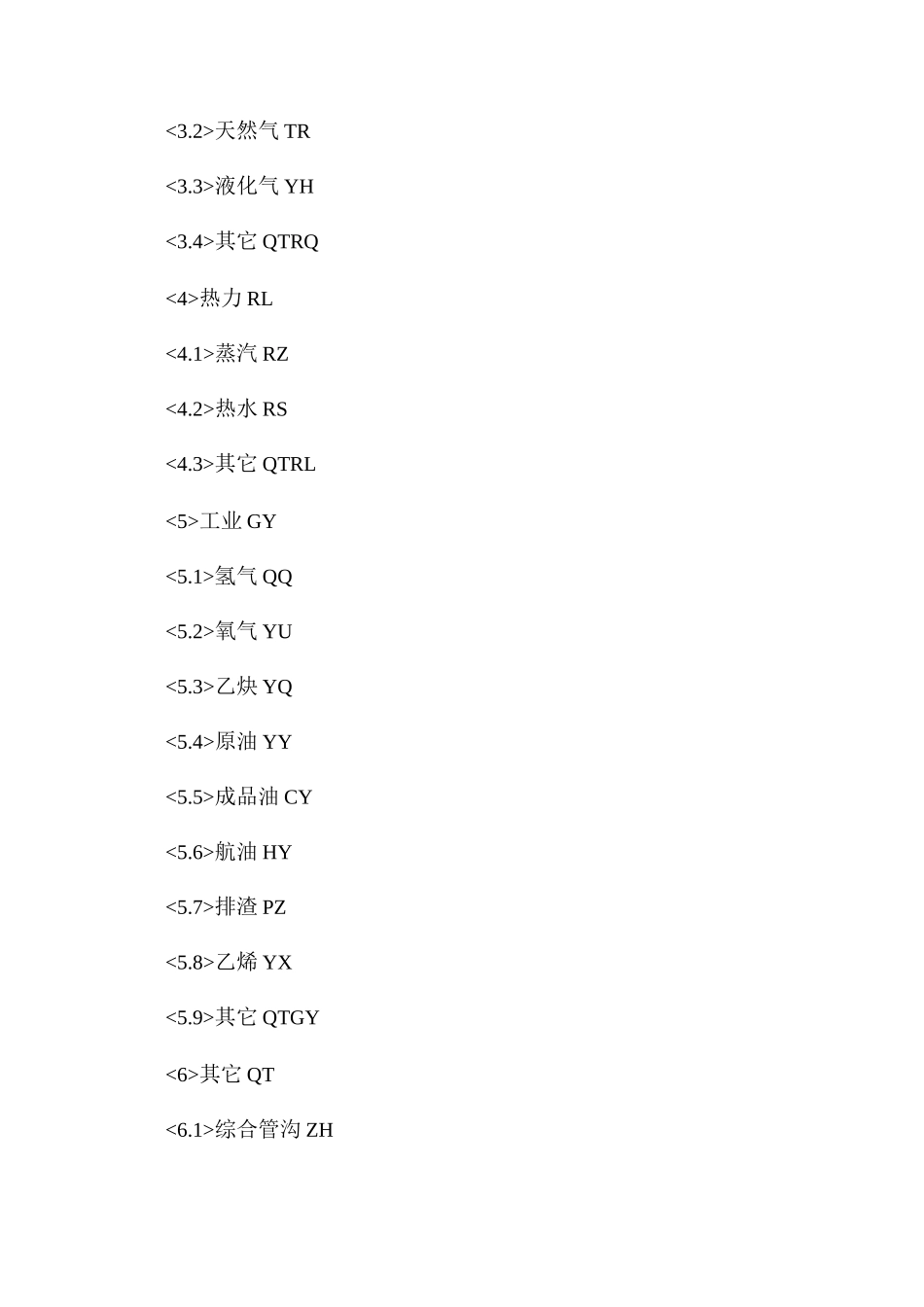

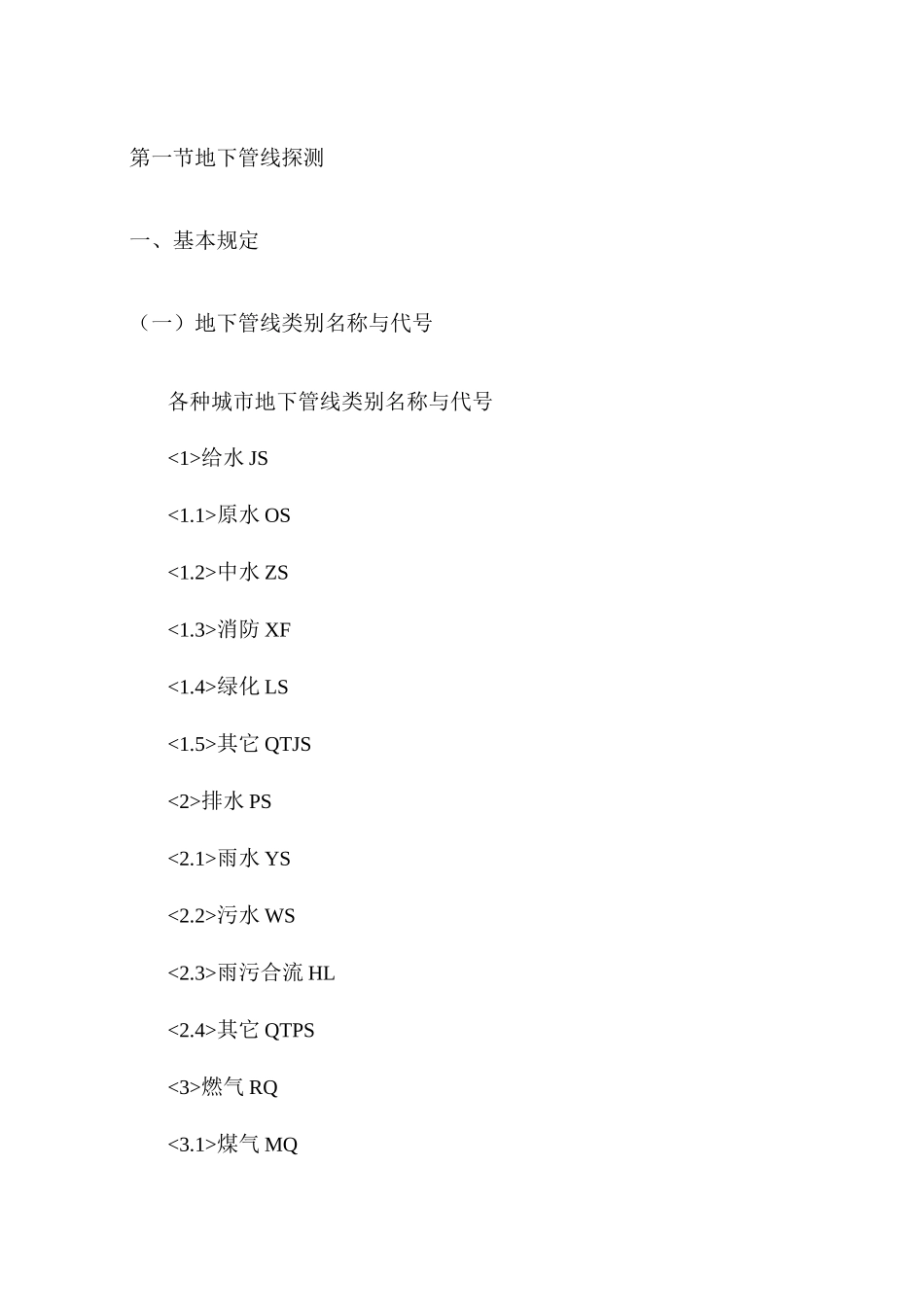

第一节地下管线探测一、基本规定(一)地下管线类别名称与代号各种城市地下管线类别名称与代号<1>给水JS<1.1>原水OS<1.2>中水ZS<1.3>消防XF<1.4>绿化LS<1.5>其它QTJS<2>排水PS<2.1>雨水YS<2.2>污水WS<2.3>雨污合流HL<2.4>其它QTPS<3>燃气RQ<3.1>煤气MQ<3.2>天然气TR<3.3>液化气YH<3.4>其它QTRQ<4>热力RL<4.1>蒸汽RZ<4.2>热水RS<4.3>其它QTRL<5>工业GY<5.1>氢气QQ<5.2>氧气YU<5.3>乙炔YQ<5.4>原油YY<5.5>成品油CY<5.6>航油HY<5.7>排渣PZ<5.8>乙烯YX<5.9>其它QTGY<6>其它QT<6.1>综合管沟ZH<6.2>特殊管线TS长输管线宜分为输电、通信、输水、输气、输油和其它长输管线六类。(二)地下管线探测的基本内容与要求<1>地下管线探测工作的内容应包括现有地下管线资料调绘、地下管线探测、地下管线点测量、地下管线数据处理与管线图编绘、地下管线数据库建立以及成果资料的验收与提交。<2>地下管线探测的对象应包括测区内的城市管线以及长输管线等。<3>地下管线普查时应查明地下管线的类别、平面位置、走向、埋深、高程、偏距、规格、材质、传输物体特征(压力、流向、电压)、建设年代、权属单位以及管线的附属物等,编绘地下管线综合图,并宜将探测数据更新到城市地下管线数据库。<4>建设工程地下管线探测时,应查明地下管线的类别、平面位置、走向、埋深、高程、偏距、规格、材质、传输物体特征(压力、流向、电压)、权属单位、管线的附属物以及其它与工程建设有关的属性项目,编绘地下管线综合图。<5>地下管线探测需查明的属性项目管线类别埋深断面根(孔)材质附属物偏距载体特征埋设年代权属单位内底外顶管径宽X高压力流向电压电力管块▲▲☆△沟道△直埋△通信管块AA沟道▲女AA■爻直埋△A■負给水▲竟△排水管道▲水▲責A△fr沟道▲灯▲☆■A撚气▲△热力▲責Ar.压力A(\流-△仝:沟道▲女严*它特殊管线▲竟AA综合管沟▲*▲金A注:▲表示地下管线普查应查明的项目;△表示地下管线普查宜查明的项目;★表示建设工程地下管线探测应查明的项目;☆表示建设工程地下管线探测宜查明的项目。三)地下管线探测的精度要求<1>本规程以中误差作为衡量地下管线探测精度的标准,二倍中误差作为地下管线探测极限误差(简称限差)。<2>隐蔽管线点的探测精度要求:平面位置限差应为0.10h,埋深限差应为0.15h,且限差不应大于lm。其中h为地下管线的中心埋深,当h小于1m时以1m代入计算;注:对探测精度有特殊要求时,可根据工程需要在合同中约定。对现有探测技术无法有效探测的管线,探测精度宜按具体情况约定。<3>地下管线点的测量精度要求:平面位置中误差的绝对值不得大于5cm(相对于邻近控制点),高程测量中误差的绝对值不得大于3cm(相对于邻近控制点)。<4>地下管线图绘图精度要求:地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差的绝对值不得大于图上0.5mm。(四)地下管线探测的取舍要求<1>普查类地下管线探测取舍应符合以下规定:<1.1>给水管线应探测到内径不小于100mm,连接到消防栓的地下管线应探测到内径不小于75mm。<1.2>排水管线应探测到内径不小于200mm,方沟应探测到尺寸不小于400mmX400mm。<1.3>燃气管线应探测到内径不小于50mm。<1.4>其它类别的地下管线应全测。<2>建设工程类地下管线探测,若无特别约定,应对工作范围内所有地下管线进行探测。(五)质量监控<1>地下管线探测应实行二级检查、一级验收制度,并应按现行行业标准《城市地下管线探测技术规程》CJJ61的要求执行全过程的质量监控。<2>地下管线普查宜实行监理制。(六)地下管线探测的基本程序<1>建设工程地下管线探测的基本程序宜包括技术准备(资料搜集、现场踏勘、仪器校验、编写项目设计书)、实地调查、仪器探测、控制测量、地下管线点测量、地下管线图编绘、编写技术总结报告和成果验收。<2>地下管线普查应根据经验收合格的探测数据建立地下管线数据库。二、技术准备(一)一般规定<1>现有地下管线资料的调绘应对已埋设的各种地下管线资料进行搜集、分类、整理,并转绘到基本比例尺地形图上,作为地下管线探测作业参考的依据。<2>现有地下管线资料的调绘工作应在测区地下管线探测工作开展前完成。<3>现有地下管...
