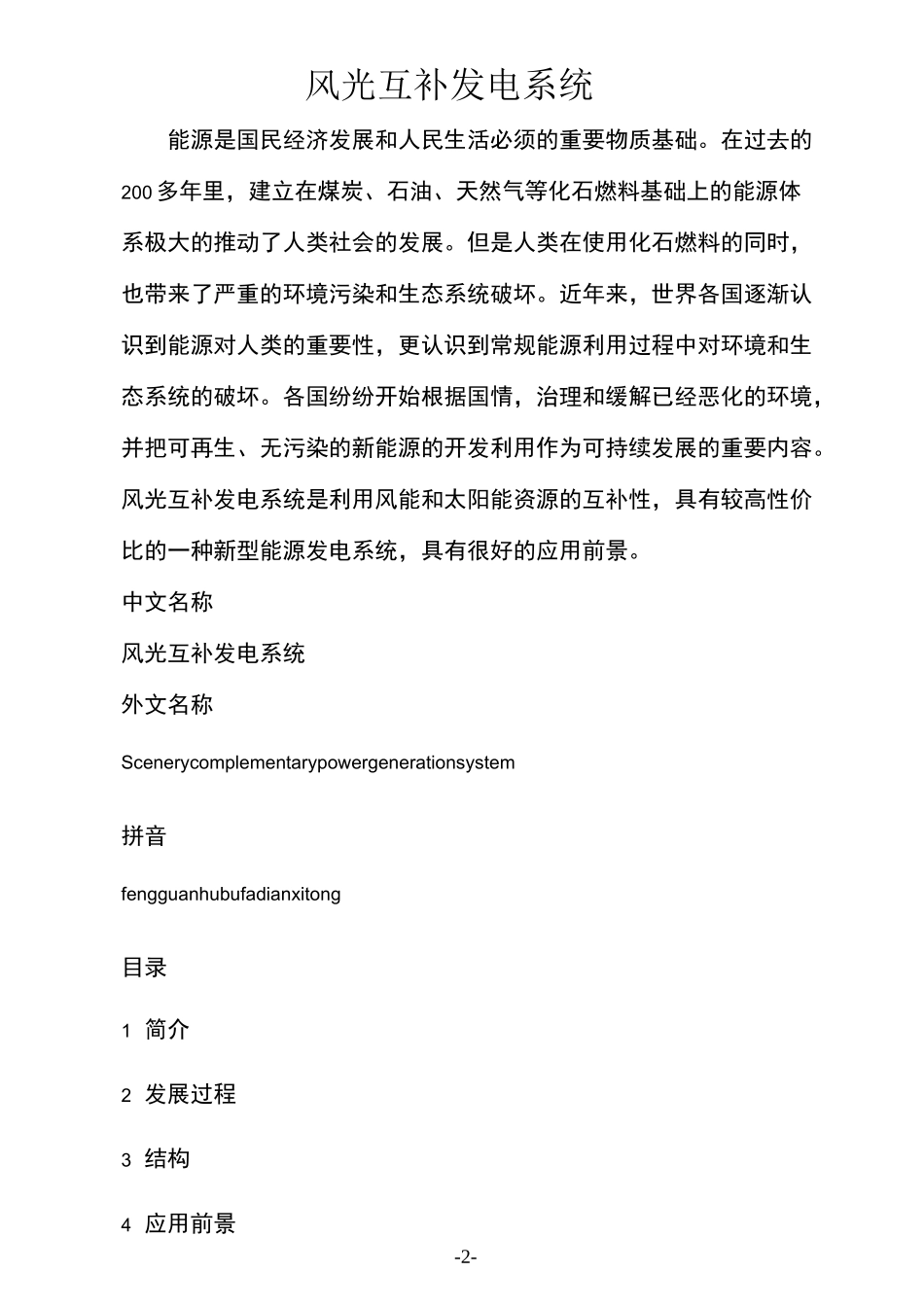

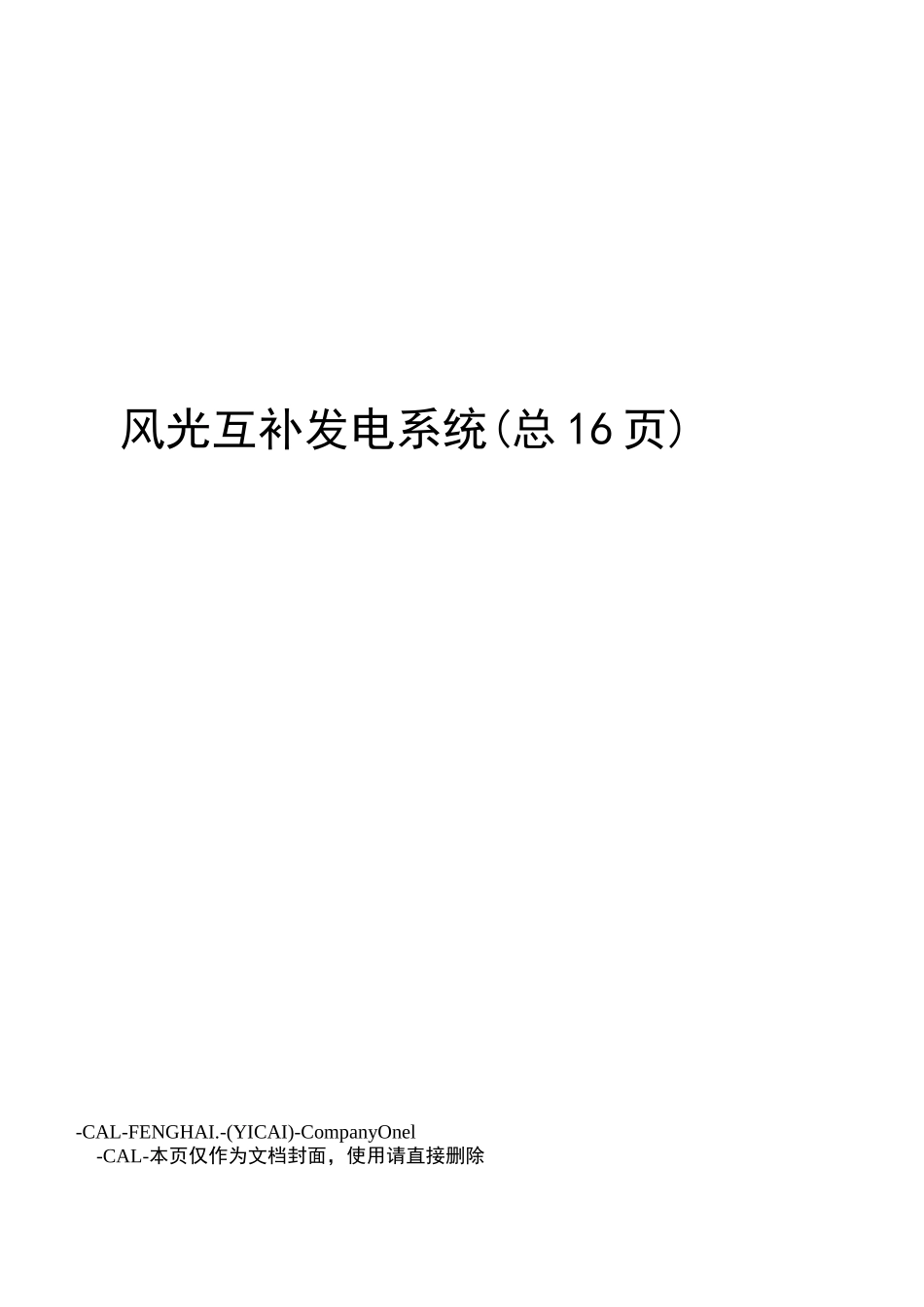

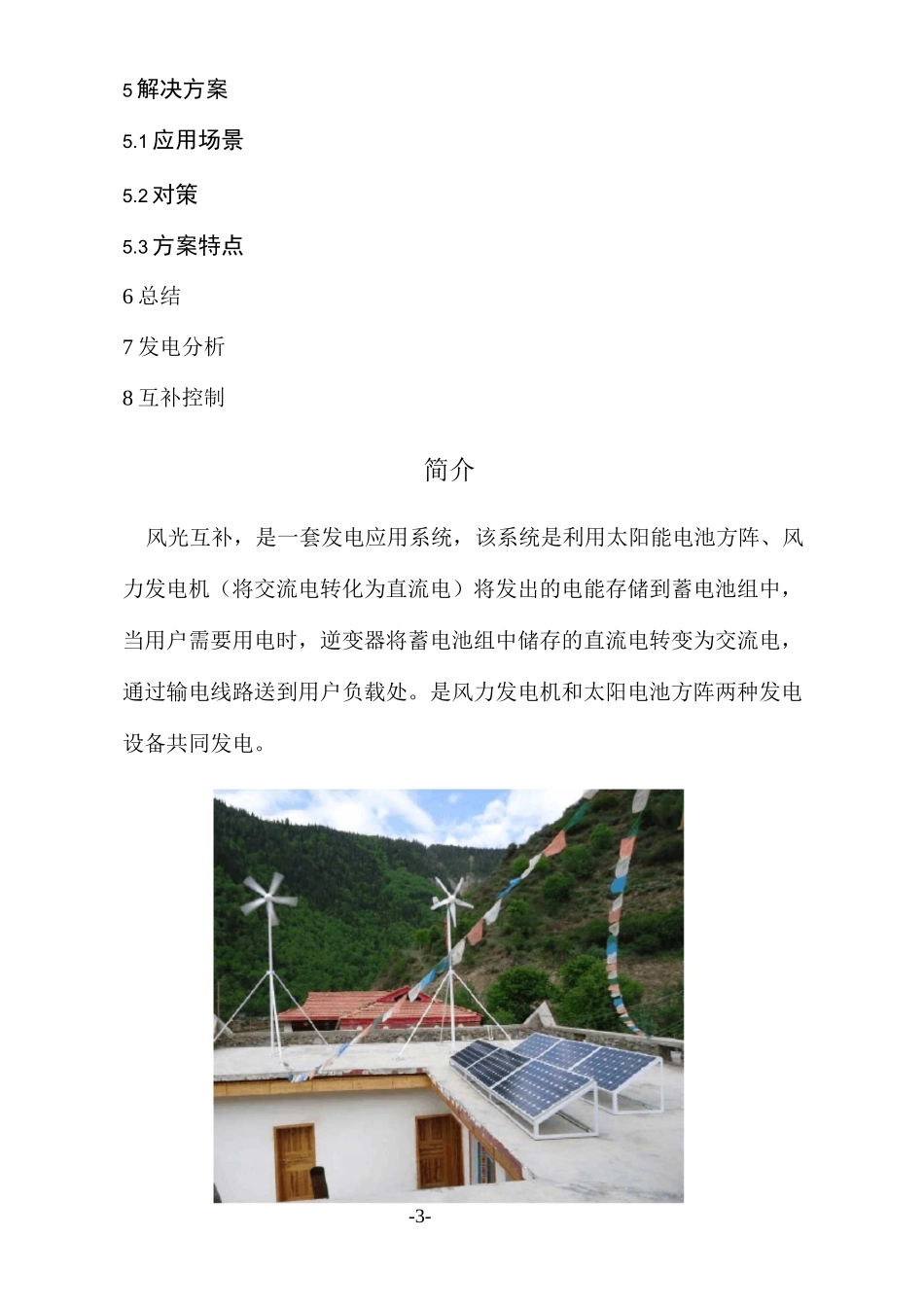

风光互补发电系统(总16页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除-2-风光互补发电系统能源是国民经济发展和人民生活必须的重要物质基础。在过去的200多年里，建立在煤炭、石油、天然气等化石燃料基础上的能源体系极大的推动了人类社会的发展。但是人类在使用化石燃料的同时，也带来了严重的环境污染和生态系统破坏。近年来，世界各国逐渐认识到能源对人类的重要性，更认识到常规能源利用过程中对环境和生态系统的破坏。各国纷纷开始根据国情，治理和缓解已经恶化的环境，并把可再生、无污染的新能源的开发利用作为可持续发展的重要内容。风光互补发电系统是利用风能和太阳能资源的互补性，具有较高性价比的一种新型能源发电系统，具有很好的应用前景。中文名称风光互补发电系统外文名称Scenerycomplementarypowergenerationsystem拼音fengguanhubufadianxitong目录1简介2发展过程3结构4应用前景5解决方案5.1应用场景5.2对策5.3方案特点6总结7发电分析8互补控制简介风光互补，是一套发电应用系统，该系统是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。是风力发电机和太阳电池方阵两种发电设备共同发电。-3--4-发展过程最初的风光互补发电系统，就是将风力机和光伏组件进行简单的组合，因为缺乏详细的数学计算模型，同时系统只用于保证率低的用户，导致使用寿命不长。近几年随着风光互补发电系统应用范围的不断扩大，保证率和经济性要求的提高，国外相继开发出一些模拟风力、光伏及其互补发电系统性能的大型工具软件包。通过模拟不同系统配置的性能和供电成本可以得出最佳的系统配置。其中Coloradostateuniversity和nationalrenewableenergylaboratory合作开发了hybrid2应用软件。hybrid2本身是一个很出色的软件，它对一个风光互补系统进行非常精确的模拟运行，根据输入的互补发电系统结构、负载特性以及安装地点的风速、太阳辐射数据获得一年8760小时的模拟运行结果。但是hybrid2只是一个功能强大的仿真软件，本身不具备优化设计的功能，并且价格昂贵，需要的专业性较强。在国外对于风光互补发电系统的设计主要有两种方法进行功率的确定:一是功率匹配的方法，即在不同辐射和风速下对应的光伏阵列的功率和风机的功率和大于负载功率，主要用于系统的优化控制;另一是能量匹配的方法，即在不同辐射和风速下对应的光伏阵列的发电量和风机的发电量的和大于等于负载的耗电量，主要用于系统功率设计。目前，国内进行风光互补发电系统研究的大学，主要有中科院电工研究所、内蒙古大学、内蒙古农业大学、合肥工业大学等。各科研单位主要在以下几个方面进行研究:风光互补发电系统的优化匹配计算、系统控制等。目前-5-中科院电工研究所的生物遗传算法的优化匹配和内蒙古大学新能源研究中推出来的小型户用风光互补发电系统匹配的计算即辅助设计，在匹配计算方面有着领先的地位，而合肥工业大学智能控制在互补发电系统的应用也处在前沿水平。据国内有关资料报道，目前运行的风光互补发电系统有:西藏纳曲乡离格村风光互补发电站、用于气象站的风能太阳能混合发电站、太阳能风能无线电话离转台电源系统、内蒙微型风光互补发电系统等。结构风光互补发电系统主要由风力发电机组、太阳能光伏电池组、控制器、蓄电池、逆变器、交流直流负载等部分组成，系统结构图见附图。该系统是集风能、太阳能及蓄电池等多种能源发电技术及系统智能控制技术为一体的复合可再生能源发电系统。(1)风力发电部分是利用风力机将风能转换为机械能，通过风力发电机将机械能转换为电能，再通过控制器对蓄电池充电，经过逆变器对负载供电;(2)光伏发电部分利用太阳能电池板的光伏效应将光能转换为电能，然后对蓄电池充电，通过逆变器将直流电转换为交流电对负载进行供电;Sil-6-(3)逆变系统由几台逆变器组成，把蓄电池中的直流电变成标准的220v交流电，保证交流电负载设备的正常使用。同时还具有自动稳压功能，可改善风光互补发电系统的供电质量；:凤...
