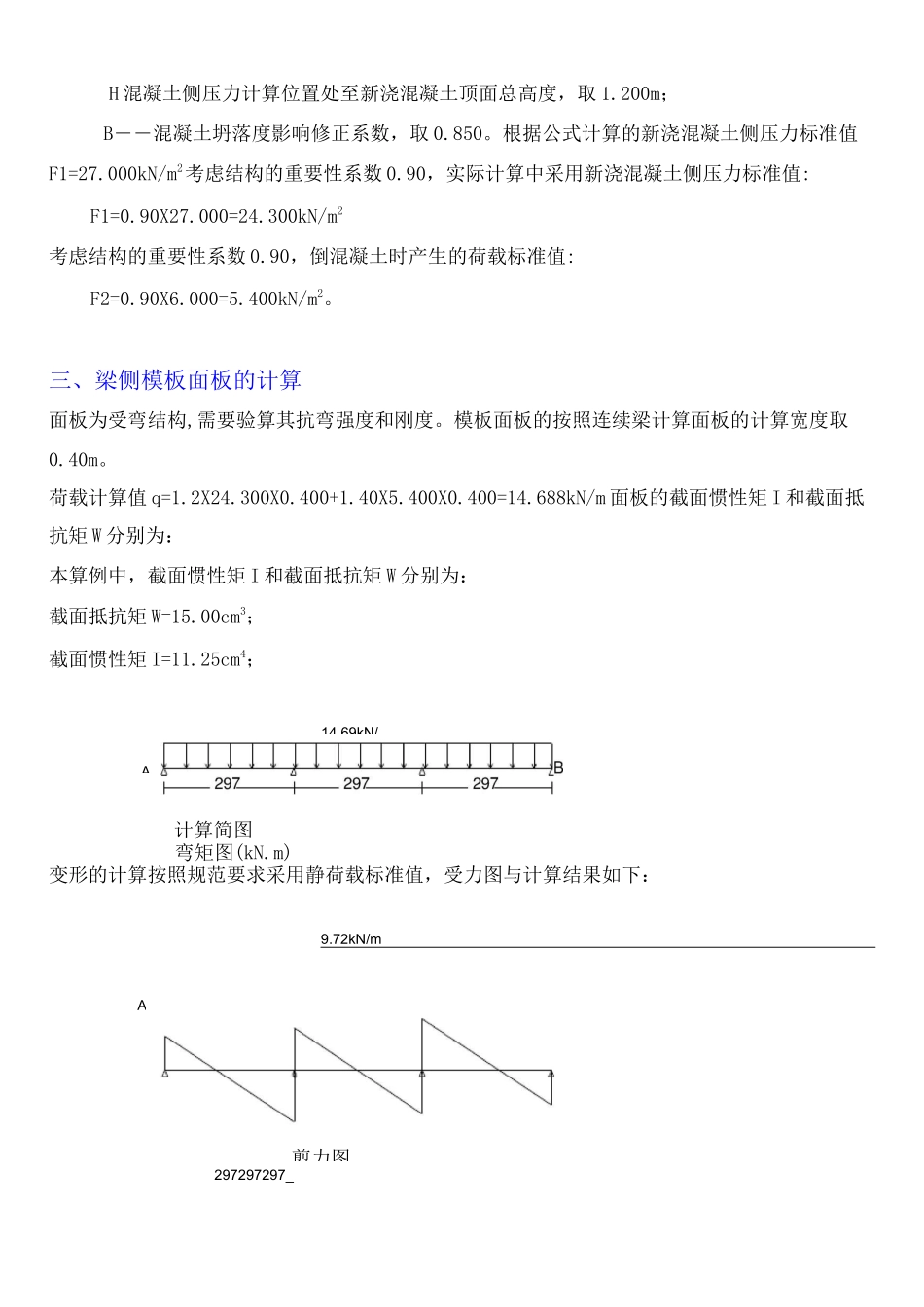

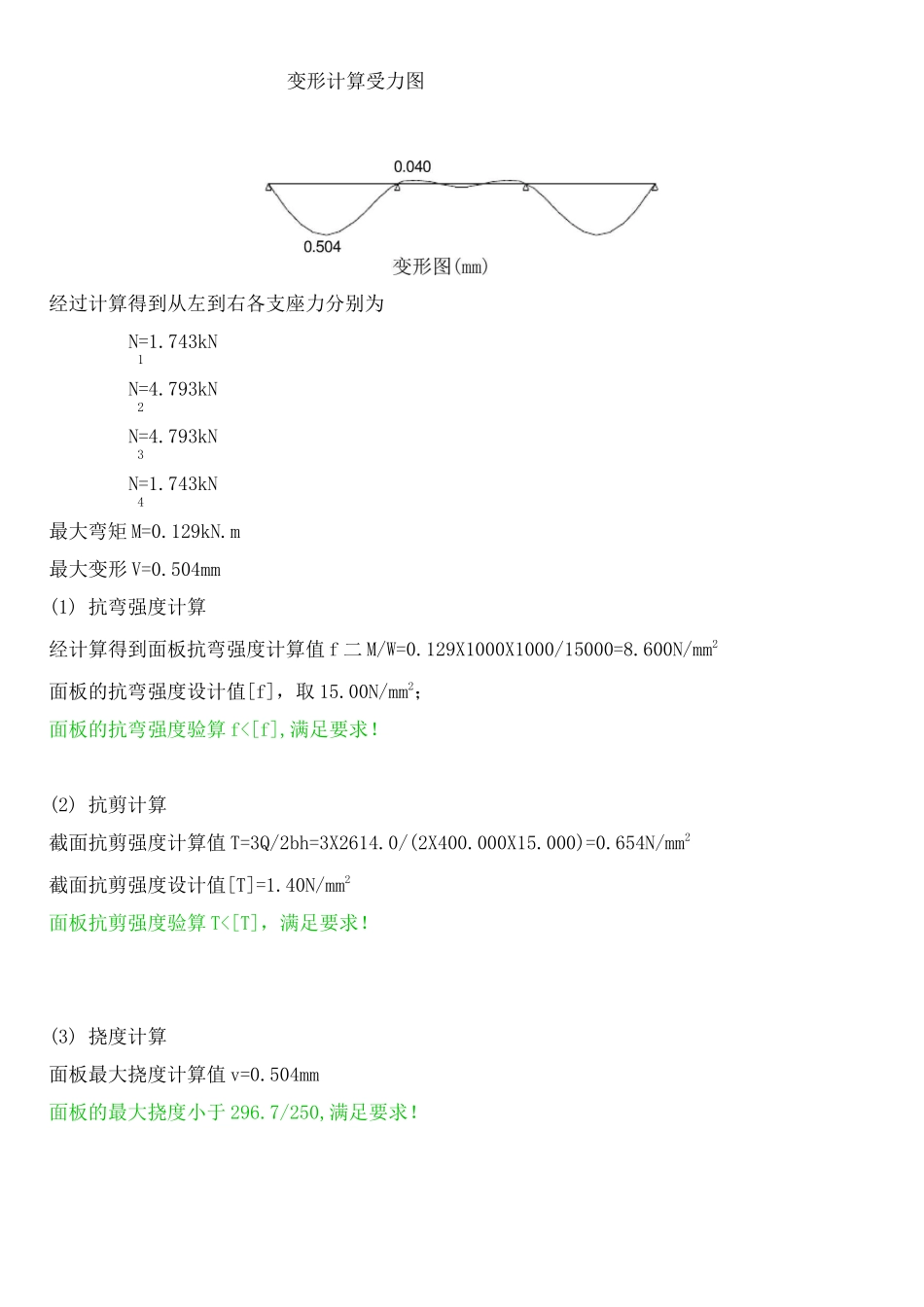

mm000安全设施计算软件(2015)PKPM软件出品梁侧模板计算书一、梁侧模板基本参数计算断面宽度500mm，高度1000mm，两侧楼板厚度110mm。模板面板采用普通胶合板。内龙骨布置4道，内龙骨采用40X80mm木方。外龙骨间距400mm，外龙骨采用双钢管48mmX2.8mm。对拉螺栓布置2道，在断面内水平间距200+400mm，断面跨度方向间距400mm，直径16mm。面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2,弹性模量9000.0N/mm2。模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:F=呵血两F=汕其中Y——混凝土的重力密度，取24.000kN/m3；新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T——混凝土的入模温度，取20.000°C；V——混凝土的浇筑速度，取2.500m/h；500mm30020014.69kN/A2.62.181.7丄2.62.11.7剪力图H混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；B――混凝土坍落度影响修正系数，取0.850。根据公式计算的新浇混凝土侧压力标准值F1=27.000kN/m2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值:F1=0.90X27.000=24.300kN/m2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值:F2=0.90X6.000=5.400kN/m2。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照连续梁计算面板的计算宽度取0.40m。荷载计算值q=1.2X24.300X0.400+1.40X5.400X0.400=14.688kN/m面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩W=15.00cm3；截面惯性矩I=11.25cm4；计算简图弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：9.72kN/mAB297297297_变形计算受力图经过计算得到从左到右各支座力分别为N=1.743kN1N=4.793kN2N=4.793kN3N=1.743kN4最大弯矩M=0.129kN.m最大变形V=0.504mm(1)抗弯强度计算经计算得到面板抗弯强度计算值f二M/W=0.129X1000X1000/15000=8.600N/mm2面板的抗弯强度设计值[f]，取15.00N/mm2；面板的抗弯强度验算f<[f],满足要求！(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3X2614.0/(2X400.000X15.000)=0.654N/mm2截面抗剪强度设计值[T]=1.40N/mm2面板抗剪强度验算T<[T]，满足要求！(3)挠度计算面板最大挠度计算值v=0.504mm面板的最大挠度小于296.7/250,满足要求！四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。内龙骨强度计算均布荷载q=1.2X0.30X24.30+1.4X0.30X5.40=10.894kN/m挠度计算荷载标准值q=0.30X24.30=7.217kN/m按照三跨连续梁计算，计算公式如下:均布荷载q=P/l=4.357/0.400=10.894kN/m最大弯矩M=0.1ql2=0.1X10.894X0.40X0.40=0.174kN.m最大剪力Q=0.6ql=0.6X0.400X10.894=2.614kN最大支座力N=1.1ql=1.1X0.400X10.894=4.793kN截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：截面抵抗矩W=42.67cm3；截面惯性矩I=170.67cm4；(1)抗弯强度计算抗弯计算强度f二M/W=0.174X106/42666.7=4.09N/mm2抗弯计算强度小于15.0N/mm2,满足要求！(2)抗剪计算最大剪力的计算公式如下:Q=0.6ql截面抗剪强度必须满足:T=3Q/2bh<[T]截面抗剪强度计算值T=3X2614/(2X40X80)=1.226N/mm2截面抗剪强度设计值[T]=1.30N/mm2抗剪强度计算满足要求！(3)挠度计算最大变形v=0.677ql4/100EI=0.677X7.209X400.04/(100X9000.00X1706667.0)=0.081mm最大挠度小于400.0/250,满足要求！五、梁侧模板外龙骨的计算外龙骨承受内龙骨传递的荷载，按照集中荷载下连续梁计算。外龙骨按照集中荷载作用下的连续梁计算。集中荷载P取横向支撑钢管传递力。4.79kN4.79kN4.79kNA2B200400j290—支撑钢管计算简图支撑钢管弯矩图(kN.m)5.395.394479910.601n0.60100000.000.004.794.79支撑钢管剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计...
