中频电炉熔炼突发状况的应急处理VIP免费

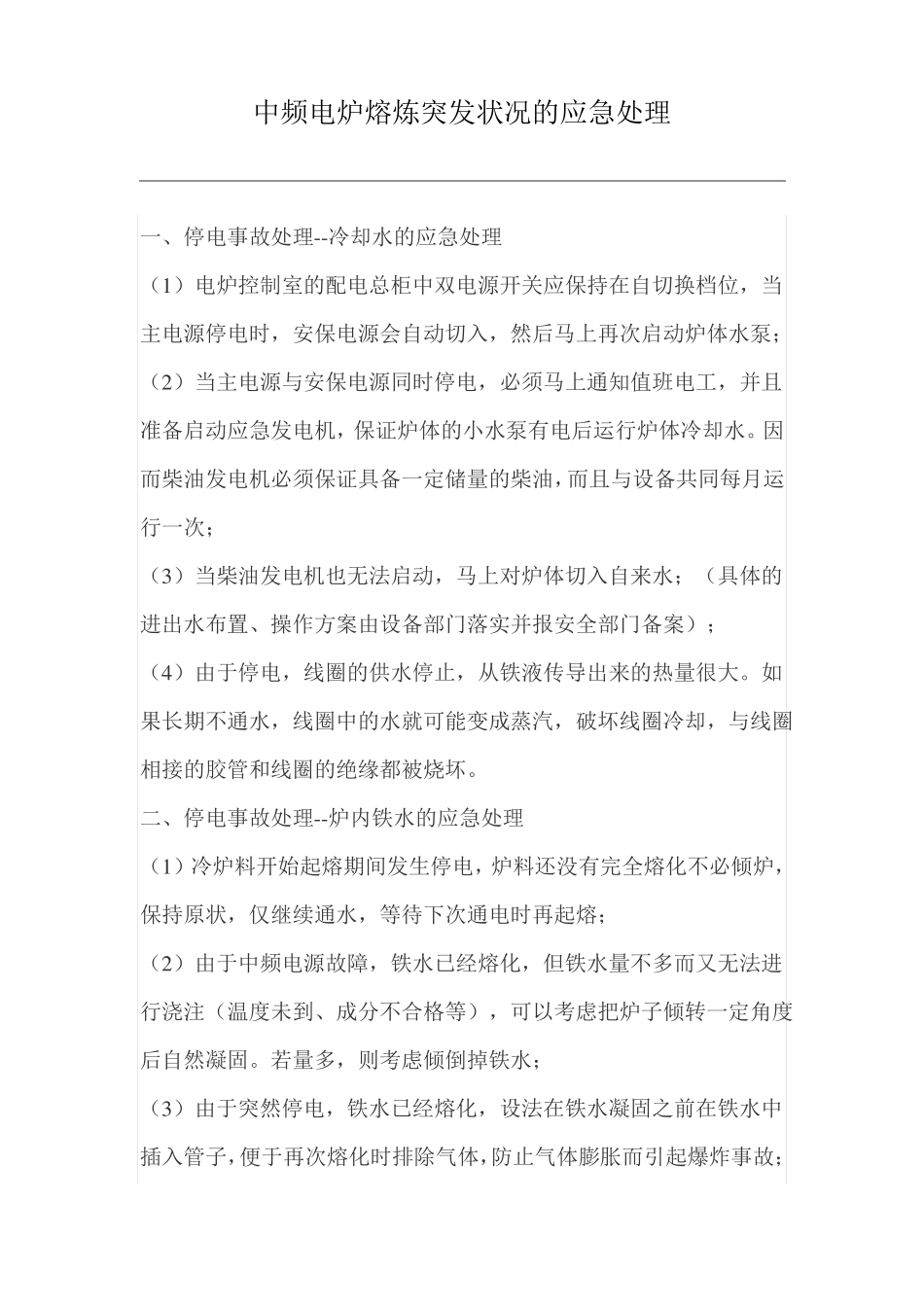

中频电炉熔炼突发状况的应急处理一、停电事故处理--冷却水的应急处理（1）电炉控制室的配电总柜中双电源开关应保持在自切换档位，当主电源停电时，安保电源会自动切入，然后马上再次启动炉体水泵；（2）当主电源与安保电源同时停电，必须马上通知值班电工，并且准备启动应急发电机，保证炉体的小水泵有电后运行炉体冷却水。因而柴油发电机必须保证具备一定储量的柴油，而且与设备共同每月运行一次；（3）当柴油发电机也无法启动，马上对炉体切入自来水；（具体的进出水布置、操作方案由设备部门落实并报安全部门备案）；（4）由于停电，线圈的供水停止，从铁液传导出来的热量很大。如果长期不通水，线圈中的水就可能变成蒸汽，破坏线圈冷却，与线圈相接的胶管和线圈的绝缘都被烧坏。二、停电事故处理--炉内铁水的应急处理（1）冷炉料开始起熔期间发生停电，炉料还没有完全熔化不必倾炉，保持原状，仅继续通水，等待下次通电时再起熔；（2）由于中频电源故障，铁水已经熔化，但铁水量不多而又无法进行浇注（温度未到、成分不合格等），可以考虑把炉子倾转一定角度后自然凝固。若量多，则考虑倾倒掉铁水；（3）由于突然停电，铁水已经熔化，设法在铁水凝固之前在铁水中插入管子，便于再次熔化时排除气体，防止气体膨胀而引起爆炸事故；（4）对已凝固的炉料第二次通电熔化时，最好使炉子向前倾斜点角度，便于底下已熔化的铁液在倾斜低处先流出一部分，防止爆炸。三、漏铁水的应急处理（1）漏铁液事故容易造成设备损坏，甚至危及人身，因此平时要尽量做好炉子的维护与保养工作，以免发生漏铁液事故；（2）当炉衬测厚装置的警铃响时，应立即切断电源，巡察炉体周围，检查铁液有否漏出。若有漏出，立即倾炉，把铁液倒完；（3）若已经发现漏铁水，则马上疏散人员，直接把铁水倾入炉前坑内；（4）漏铁液是由于炉衬的破坏造成。炉衬的厚度越小，电效率越高，熔化速度越快。但当炉衬厚度经磨损小于65mm时，整个炉衬厚度几乎都是坚硬的烧结层和极薄的过渡层，没有松散层，炉衬稍受急冷急热就会产生细小裂缝。该裂缝就能将整个炉衬内部裂透，容易使铁液漏出；（5）发生漏炉现象，应首先保证人身安全，在考虑设备安全刚设备主要考虑保护感应线圈，因而，发生漏炉，应立即关闭电源，保持冷却水畅通。四、冷却水温度过高的应急处理（1）感应器冷却水水管有异物堵塞，造成水的流量减小，冷却水温度过高。这时需要先停电，再用压缩空气吹扫水管，去除异物。水泵停运时间最好不要超过8min；（2）线圈冷却水水道有水垢，造成水的流量减小，冷却水温度过高。根据冷却水水质的情况，必须每隔一年至两年把线圈水道上明显的水垢提前进行酸洗；（3）感应器水管突然漏水。这漏水大多是因感应器与水冷磁轭或周围固定支架之间绝缘击穿所致。当发现此事故时，应立即停电，加强击穿处的绝缘处理，并用环氧树脂或其他绝缘胶类把漏水处表面封住，降低电压使用。把这炉铁水化好、倒完后再进行炉子修理。若线圈水道大面积被击穿，无法用环氧树脂等临时封补缺口，只得停炉、倒完铁液、进行修理。中频电炉穿炉漏铁水的原因有哪些？2017-01-1711:55中频炉炉体常见的事故有漏炉穿炉，如果发生事故不采取措施，会引起线圈铜管破裂，铁水和冷却液接触而产生爆炸，下面我们就来看看造成中频电炉穿炉漏水的原因：一、筑炉所用材料质量因素：一般用石英质酸性炉衬料。石英砂、石英粉含硅量应在99.5%以上，带油性晶体，透明、无杂质。一般用河南省义马市星辰耐火原料有限责任公司生产的高纯石英砂（含硅量99.85%、硬度8、密度2.65、耐火度1850度）。二、筑炉所用粘结剂因素：传统筑炉方法一般用硼酸作为粘结剂。硼酸既有优点又有不足：优点是低温粘结快，一般在600-700度开始粘结；缺点是不耐高温、不耐冲刷，在高温条件下炉壁下部会出现涮炉的现象，从而使使用炉次大大降低。建议使用硼酐代替硼酸作为粘结剂，因为硼酐具有高温粘结、熔点高、耐高温、耐冲刷等特点。三、筑炉所用材料配比因素：一般用户自己调制，在调制过程中工人不按照正确配比进行操作，调制的炉衬料不均匀、密度不够，导致炉衬寿命短，一般约为40-50炉。建...
