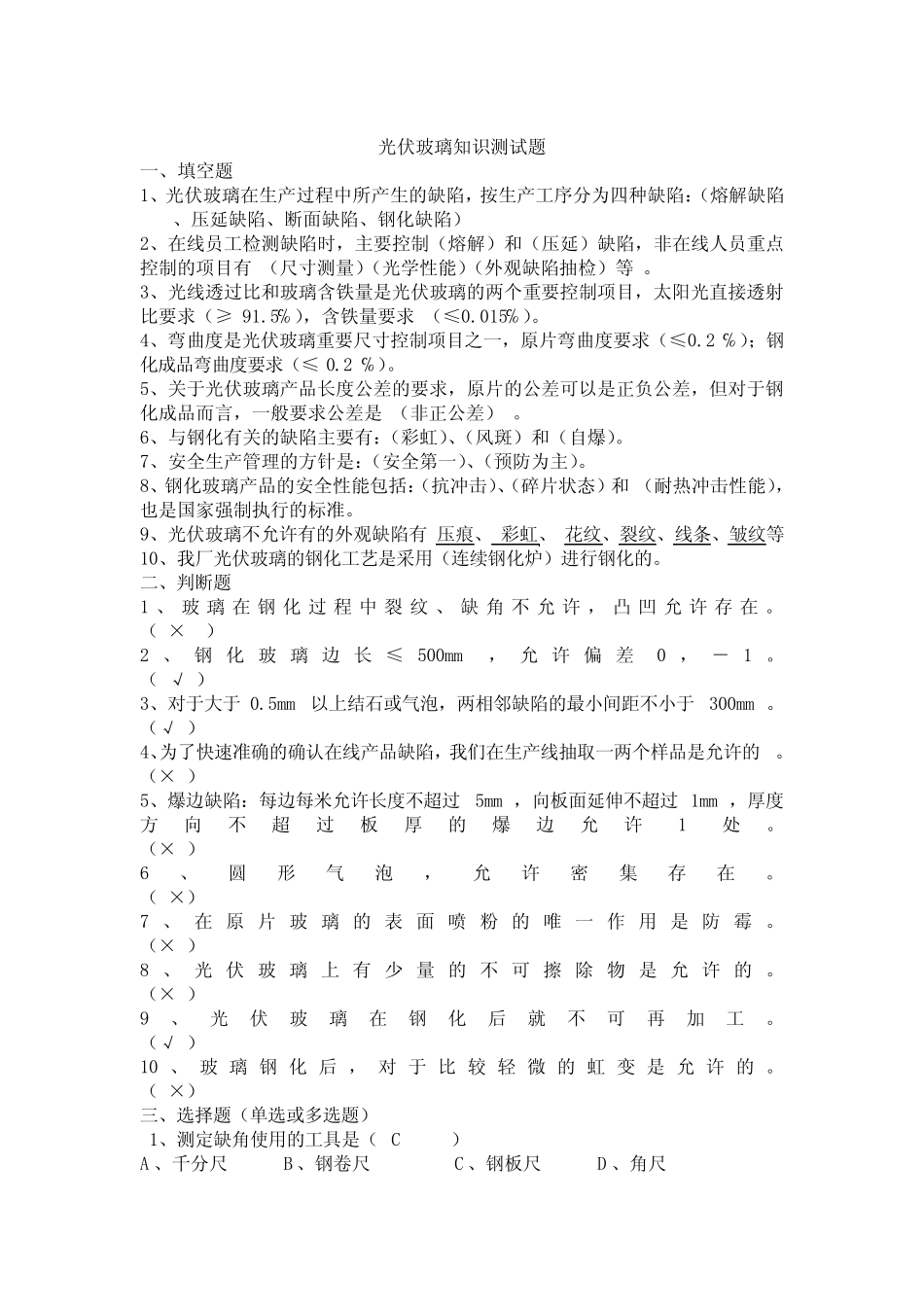

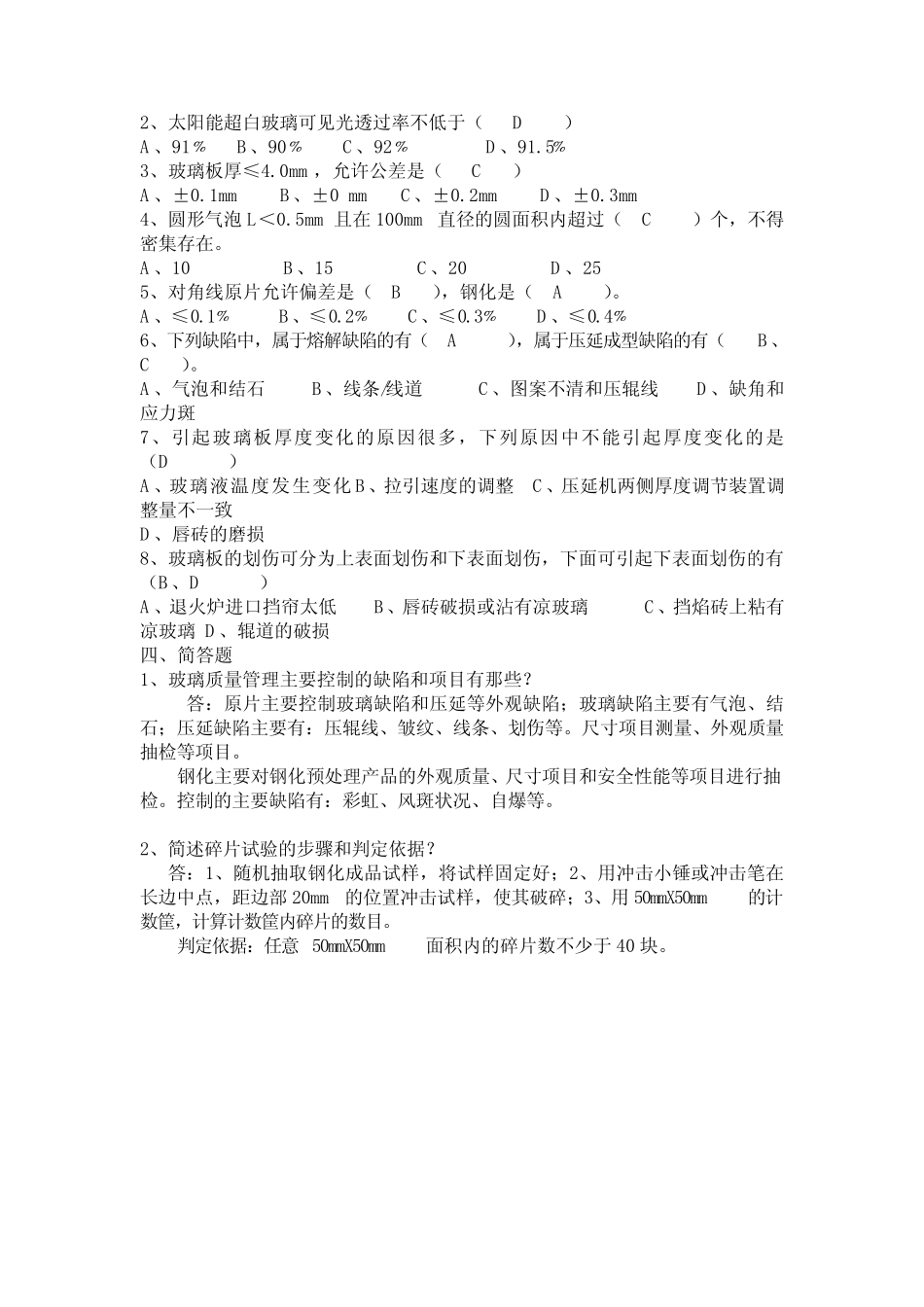

光伏玻璃知识测试题一、填空题1、光伏玻璃在生产过程中所产生的缺陷，按生产工序分为四种缺陷：（熔解缺陷、压延缺陷、断面缺陷、钢化缺陷）2、在线员工检测缺陷时，主要控制（熔解）和（压延）缺陷，非在线人员重点控制的项目有（尺寸测量）（光学性能）（外观缺陷抽检）等。3、光线透过比和玻璃含铁量是光伏玻璃的两个重要控制项目，太阳光直接透射比要求（≥91.5℅），含铁量要求（≤0.015℅）。4、弯曲度是光伏玻璃重要尺寸控制项目之一，原片弯曲度要求（≤0.2℅）；钢化成品弯曲度要求（≤0.2℅）。5、关于光伏玻璃产品长度公差的要求，原片的公差可以是正负公差，但对于钢化成品而言，一般要求公差是（非正公差）。6、与钢化有关的缺陷主要有：（彩虹）、（风斑）和（自爆）。7、安全生产管理的方针是：（安全第一）、（预防为主）。8、钢化玻璃产品的安全性能包括：（抗冲击）、（碎片状态）和（耐热冲击性能），也是国家强制执行的标准。9、光伏玻璃不允许有的外观缺陷有压痕、彩虹、花纹、裂纹、线条、皱纹等10、我厂光伏玻璃的钢化工艺是采用（连续钢化炉）进行钢化的。二、判断题1、玻璃在钢化过程中裂纹、缺角不允许，凸凹允许存在。（×）2、钢化玻璃边长≤500mm，允许偏差0，－1。（√）3、对于大于0.5mm以上结石或气泡，两相邻缺陷的最小间距不小于300mm。（√）4、为了快速准确的确认在线产品缺陷，我们在生产线抽取一两个样品是允许的。（×）5、爆边缺陷：每边每米允许长度不超过5mm，向板面延伸不超过1mm，厚度方向不超过板厚的爆边允许1处。（×）6、圆形气泡，允许密集存在。（×）7、在原片玻璃的表面喷粉的唯一作用是防霉。（×）8、光伏玻璃上有少量的不可擦除物是允许的。（×）9、光伏玻璃在钢化后就不可再加工。（√）10、玻璃钢化后，对于比较轻微的虹变是允许的。（×）三、选择题（单选或多选题）1、测定缺角使用的工具是（C）A、千分尺B、钢卷尺C、钢板尺D、角尺2、太阳能超白玻璃可见光透过率不低于（D）A、91﹪B、90﹪C、92﹪D、91.5﹪3、玻璃板厚≤4.0mm，允许公差是（C）A、±0.1mmB、±0mmC、±0.2mmD、±0.3mm4、圆形气泡L＜0.5mm且在100mm直径的圆面积内超过（C）个，不得密集存在。A、10B、15C、20D、255、对角线原片允许偏差是（B），钢化是（A）。A、≤0.1﹪B、≤0.2﹪C、≤0.3﹪D、≤0.4﹪6、下列缺陷中，属于熔解缺陷的有（A），属于压延成型缺陷的有（B、C）。A、气泡和结石B、线条/线道C、图案不清和压辊线D、缺角和应力斑7、引起玻璃板厚度变化的原因很多，下列原因中不能引起厚度变化的是（D）A、玻璃液温度发生变化B、拉引速度的调整C、压延机两侧厚度调节装置调整量不一致D、唇砖的磨损8、玻璃板的划伤可分为上表面划伤和下表面划伤，下面可引起下表面划伤的有（B、D）A、退火炉进口挡帘太低B、唇砖破损或沾有凉玻璃C、挡焰砖上粘有凉玻璃D、辊道的破损四、简答题1、玻璃质量管理主要控制的缺陷和项目有那些？答：原片主要控制玻璃缺陷和压延等外观缺陷；玻璃缺陷主要有气泡、结石；压延缺陷主要有：压辊线、皱纹、线条、划伤等。尺寸项目测量、外观质量抽检等项目。钢化主要对钢化预处理产品的外观质量、尺寸项目和安全性能等项目进行抽检。控制的主要缺陷有：彩虹、风斑状况、自爆等。2、简述碎片试验的步骤和判定依据？答：1、随机抽取钢化成品试样，将试样固定好；2、用冲击小锤或冲击笔在长边中点，距边部20mm的位置冲击试样，使其破碎；3、用50mmX50mm的计数筐，计算计数筐内碎片的数目。判定依据：任意50mmX50mm面积内的碎片数不少于40块。
