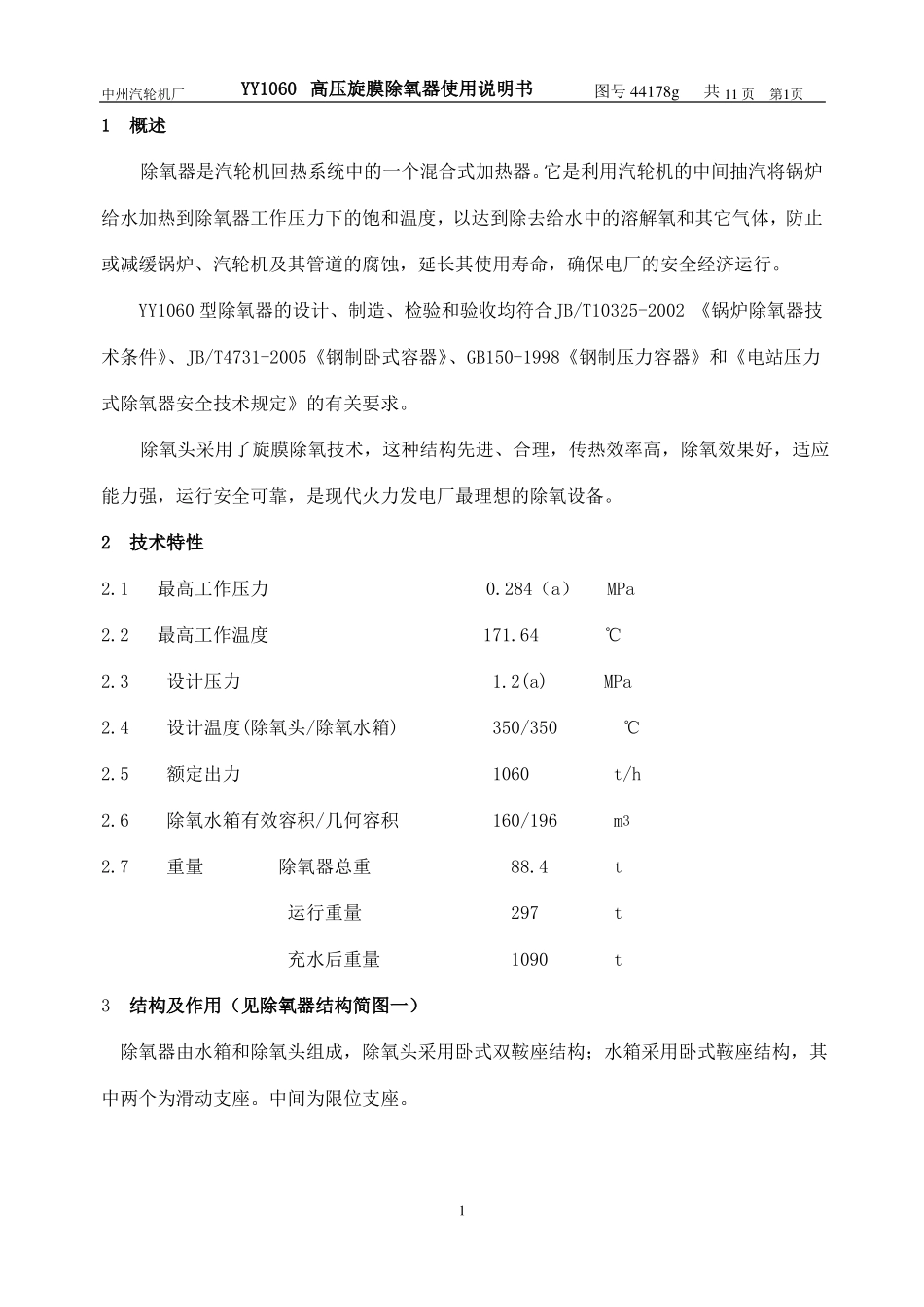

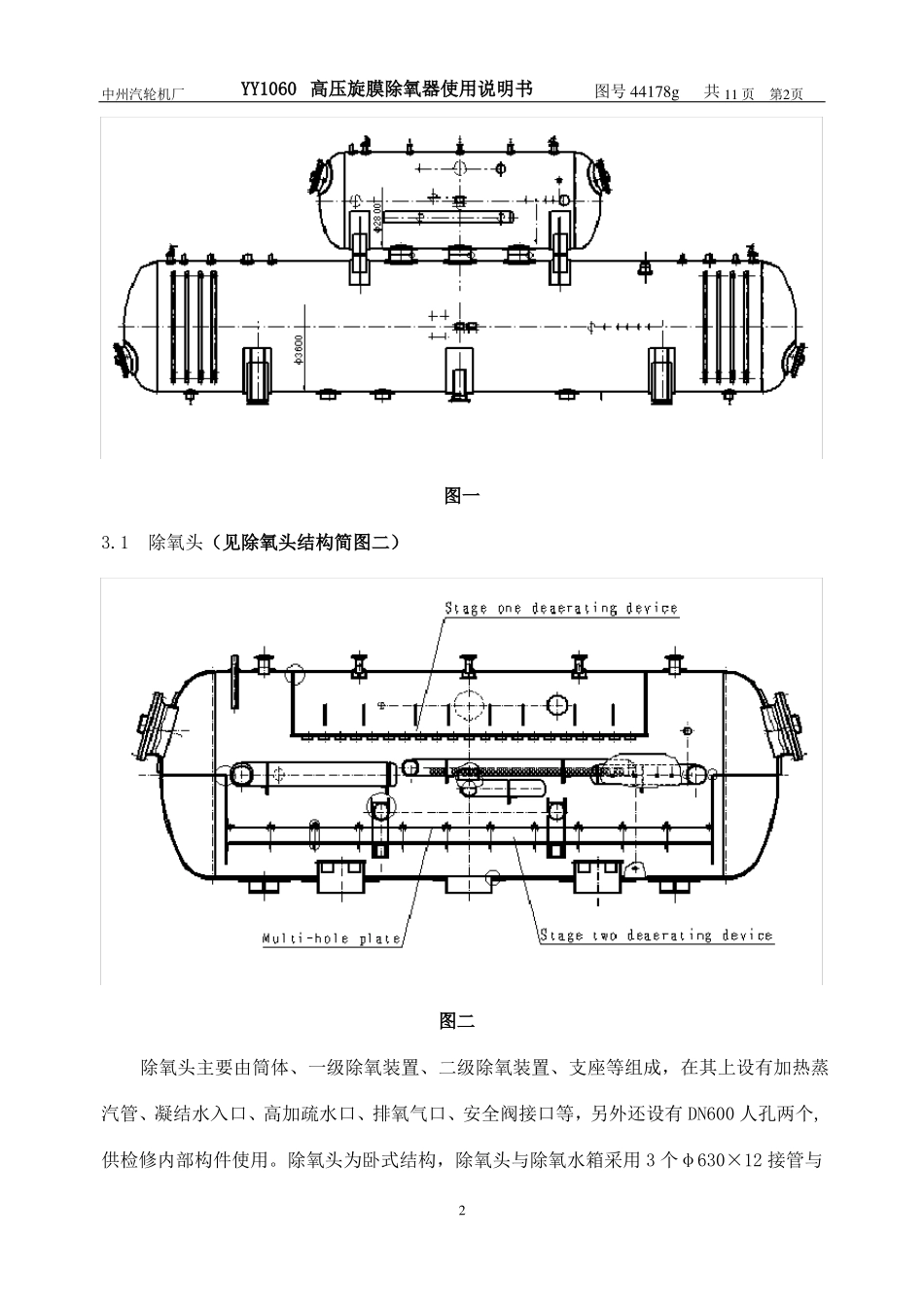

目录1.概述……………………………………………………………22.技术特性…………………………………………………………23.结构与作用…………………………………………………………24.系统及附件…………………………………………………………65.安装、运行与维修………………………………………………76故障原因与处理措施………………………………………………107YY1060除氧器水压试验大纲……………………………………11中州汽轮机厂YY1060高压旋膜除氧器使用说明书图号44178g共11页第1页1概述除氧器是汽轮机回热系统中的一个混合式加热器。它是利用汽轮机的中间抽汽将锅炉给水加热到除氧器工作压力下的饱和温度，以达到除去给水中的溶解氧和其它气体，防止或减缓锅炉、汽轮机及其管道的腐蚀，延长其使用寿命，确保电厂的安全经济运行。YY1060型除氧器的设计、制造、检验和验收均符合JB/T10325-2002《锅炉除氧器技术条件》、JB/T4731-2005《钢制卧式容器》、GB150-1998《钢制压力容器》和《电站压力式除氧器安全技术规定》的有关要求。除氧头采用了旋膜除氧技术，这种结构先进、合理，传热效率高，除氧效果好，适应能力强，运行安全可靠，是现代火力发电厂最理想的除氧设备。2技术特性2.1最高工作压力0.284（a）MPa2.2最高工作温度171.64℃2.3设计压力1.2(a)MPa2.4设计温度(除氧头/除氧水箱)350/350℃2.5额定出力1060t/h2.6除氧水箱有效容积/几何容积160/196m32.7重量除氧器总重88.4t运行重量297t充水后重量1090t3结构及作用（见除氧器结构简图一）除氧器由水箱和除氧头组成，除氧头采用卧式双鞍座结构；水箱采用卧式鞍座结构，其中两个为滑动支座。中间为限位支座。1中州汽轮机厂YY1060高压旋膜除氧器使用说明书图号44178g共11页第2页图一3.1除氧头（见除氧头结构简图二）图二除氧头主要由筒体、一级除氧装置、二级除氧装置、支座等组成，在其上设有加热蒸汽管、凝结水入口、高加疏水口、排氧气口、安全阀接口等，另外还设有DN600人孔两个,供检修内部构件使用。除氧头为卧式结构，除氧头与除氧水箱采用3个φ630×12接管与2中州汽轮机厂YY1060高压旋膜除氧器使用说明书图号44178g共11页第3页水箱相连接，它们之间采用两只鞍座支承、螺栓固定，两只均为滑动支座。3.1.1一级除氧装置一级除氧装置主要由旋膜喷管、连通管与上、下管板组成的水室及其下部的自由空间所组成。凝结水进入水室后经旋膜喷管上的进水小孔射入喷管内壁，沿内壁高速旋转而下，在管内形成一层薄水膜，到达旋膜喷管出口处时，由于离心力的作用，形成薄水膜裙，蒸汽从管中由下而上进行传热传质，将水加热到工作压力下的饱和温度，水中的大部分氧气和其它气体在该层解析出来，基本上达到初步除氧的目的。连通管的主要作用是：a.引导汽、水分离装置分离出来的水（即水室上管板面上的积水）向下流动。b.引导水室下部自由空间（即喷淋空间上部）的气体，使之从排氧管排出。3.1.2二级除氧装置二级除氧装置即填料层装置，主要由支架、多孔板和不锈钢丝网等组成。水在该装置进行深度除氧，以保证除氧后水质达到技术要求。3.1.3除氧头主要零部件材质见下表名称筒体封头喷管连通管材质16MnR16MnR1Cr18Ni9Ti1Cr18Ni9Ti3.2除氧水箱（见除氧水箱结构简图三）3中州汽轮机厂YY1060高压旋膜除氧器使用说明书图号44178g共11页第4页图三除氧水箱主要由封头、筒体、再沸腾装置、再循环装置、出水口、安全阀等组成。3.2.1封头和筒体组成水箱的本体,在封头上开设有二个DN600的人孔，供检修时使用,水箱为两支撑方式,两个滚动支座承受垂直载荷,中间仅为水平限位装置，其间距为2×6m。另外,水箱中设有增大筒体刚度的“T”形加强圈。3.2.2再沸腾装置再沸腾装置主要由再沸腾钢管等组成，再沸腾钢管上开有许多小孔,加热蒸汽通过再沸腾管直接进入水箱的水中,以加热给水。它的作用是启动时加热给水,缩短启动时间；在低负荷及其它异常情况下运行,当给水水质达不到要求时，投入再沸腾装置以改善除氧效果。3.2.3再循环装置再循环装置的作用是在启动过程中,当水质未达到要求时,投入再循环装置,利用再循环装置对给水进行循环加热,直到达到要求。另...
